1 Dr. Bence Szabó / Dr. Krisztián Csomó
Digital Systeme Dr. Bence Szabó / Dr. Krisztián Csomó

2 Bambi Hier ist Bambi, in diesem digitalische welt, sie besteht aus Pixeln.

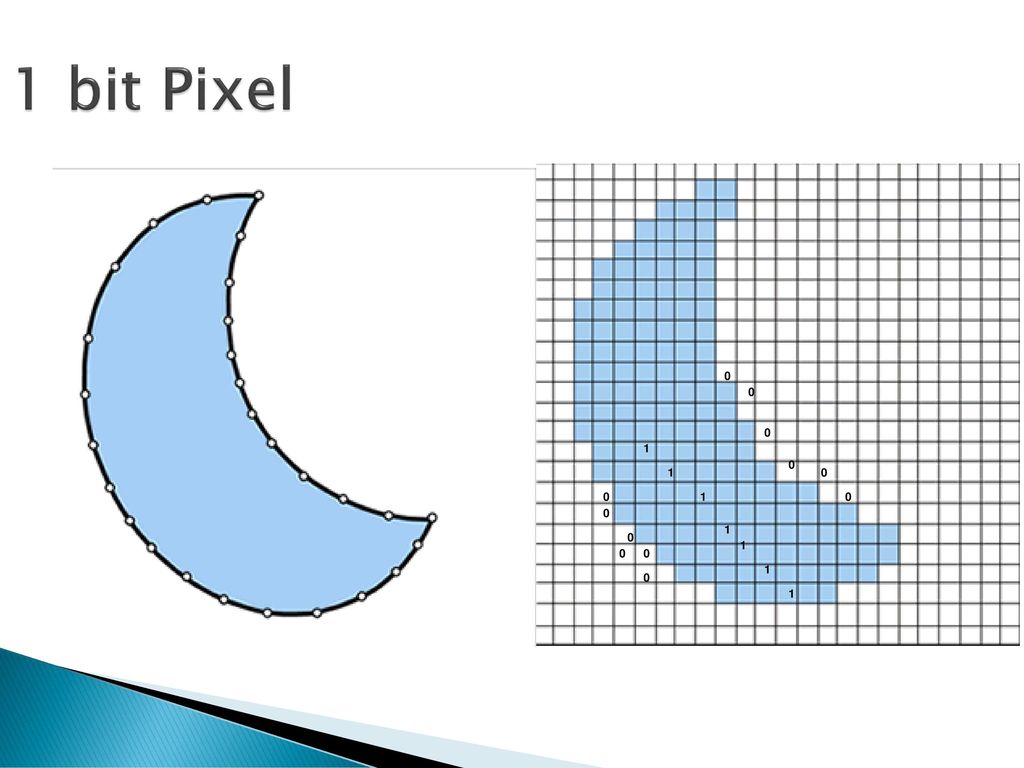

3 1 bit Pixel 1 In einem Kamera jede Sensor ist eine Pixel in den Bild

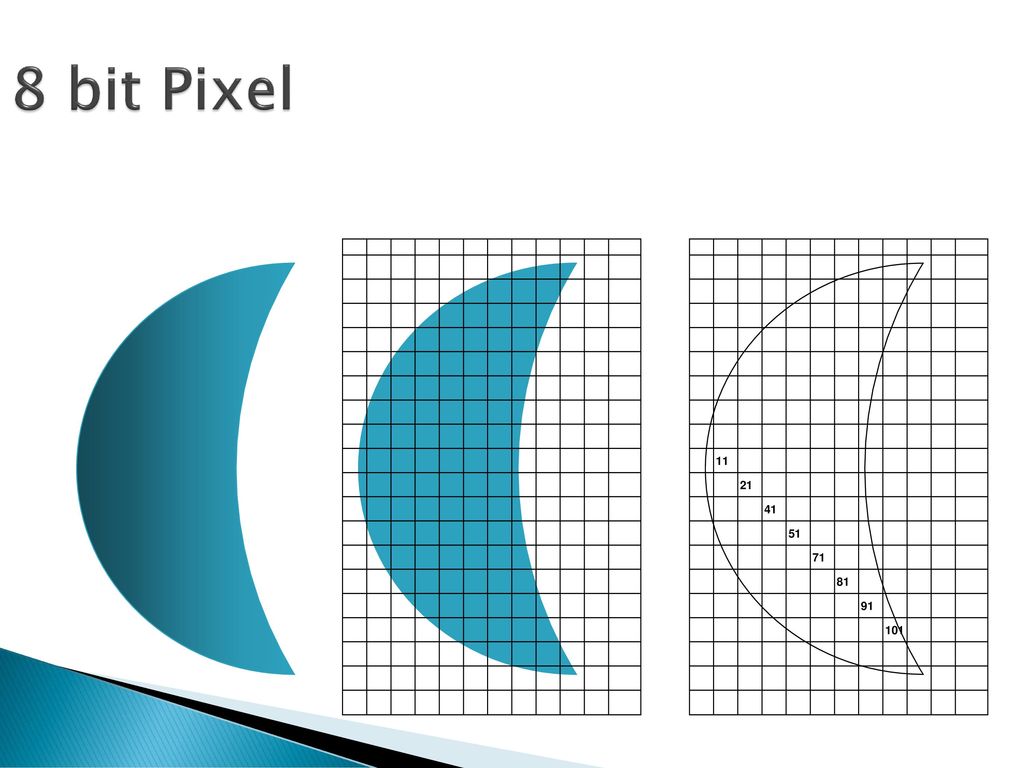

4 8 bit Pixel 11 21 41 51 71 81 91 101 Je kliener sind die sensore, desto achromatisch ist das Bild

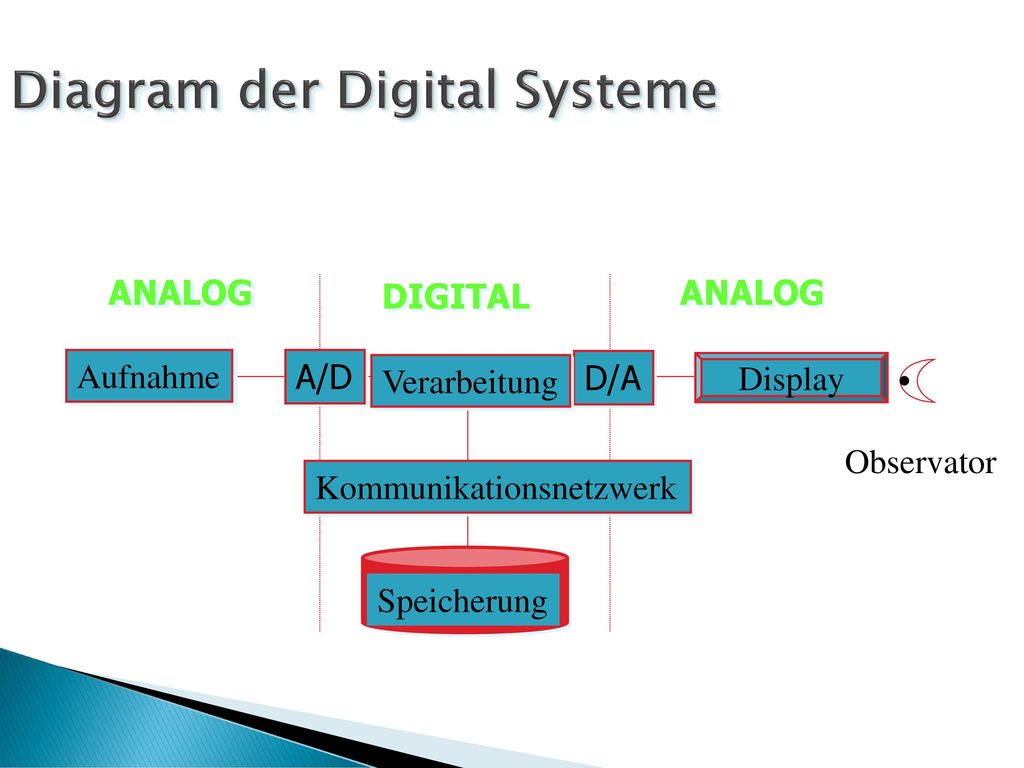

5 Diagram der Digital Systeme
ANALOG DIGITAL ANALOG Aufnahme A/D Verarbeitung D/A Display Observator Kommunikationsnetzwerk Verarbeitung feldolgozás Speicherung

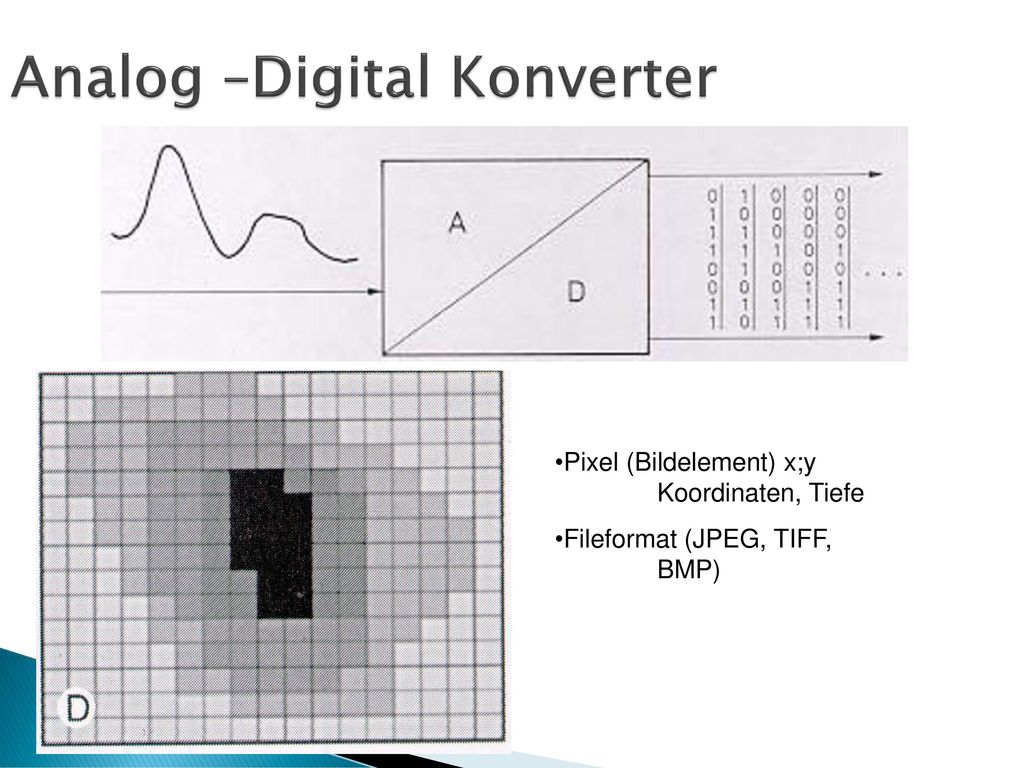

6 Analog –Digital Konverter
Pixel (Bildelement) x;y Koordinaten, Tiefe Fileformat (JPEG, TIFF, BMP) e Tiefe

7 Vorteile der Digital Systems
Dosereduktion Dauer keine Entwicklung Kein Film Infektionskontroll Kommunikation Nachbearbeitung e Dauer időtartam

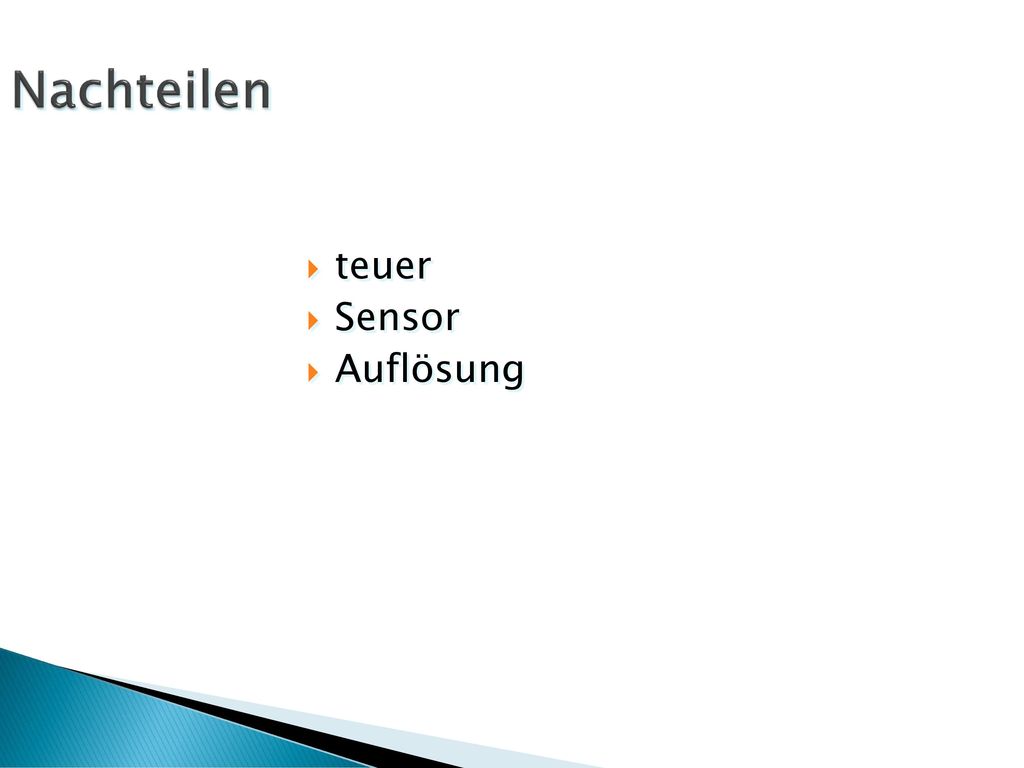

8 Nachteilen teuer Sensor Auflösung

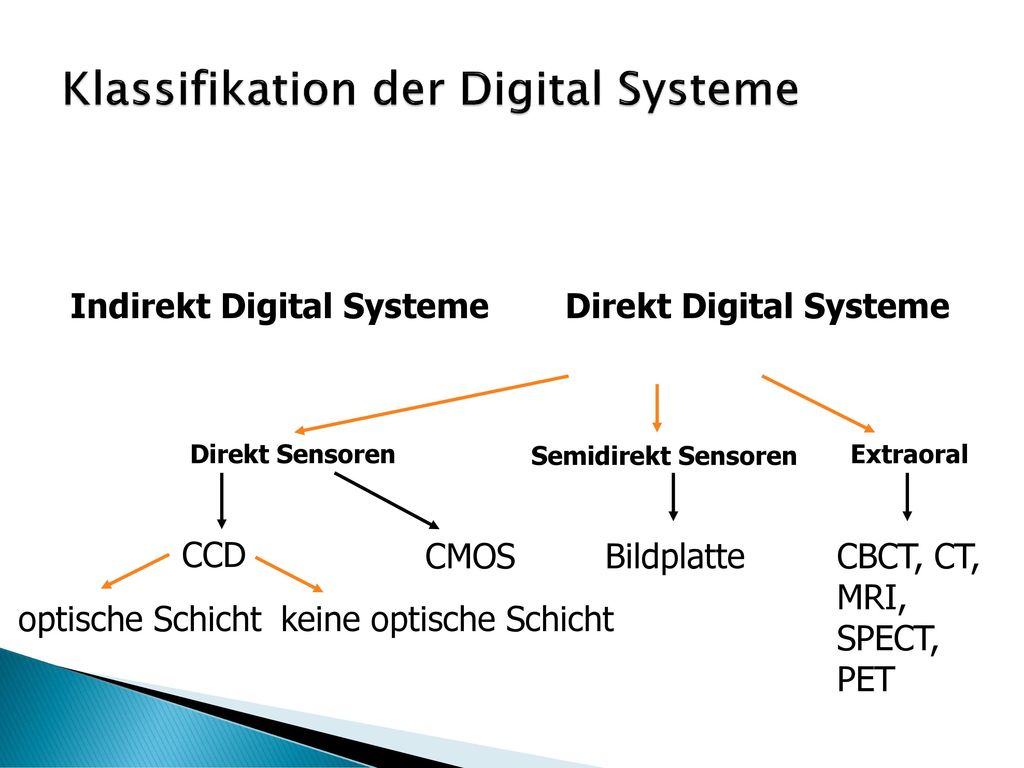

9 Klassifikation der Digital Systeme
Indirekt Digital Systeme Direkt Digital Systeme Direkt Sensoren Semidirekt Sensoren Extraoral CCD CMOS Bildplatte CBCT, CT, MRI, SPECT, PET optische Schicht keine optische Schicht

10 Gendex Visualix eHD CCD Sensor

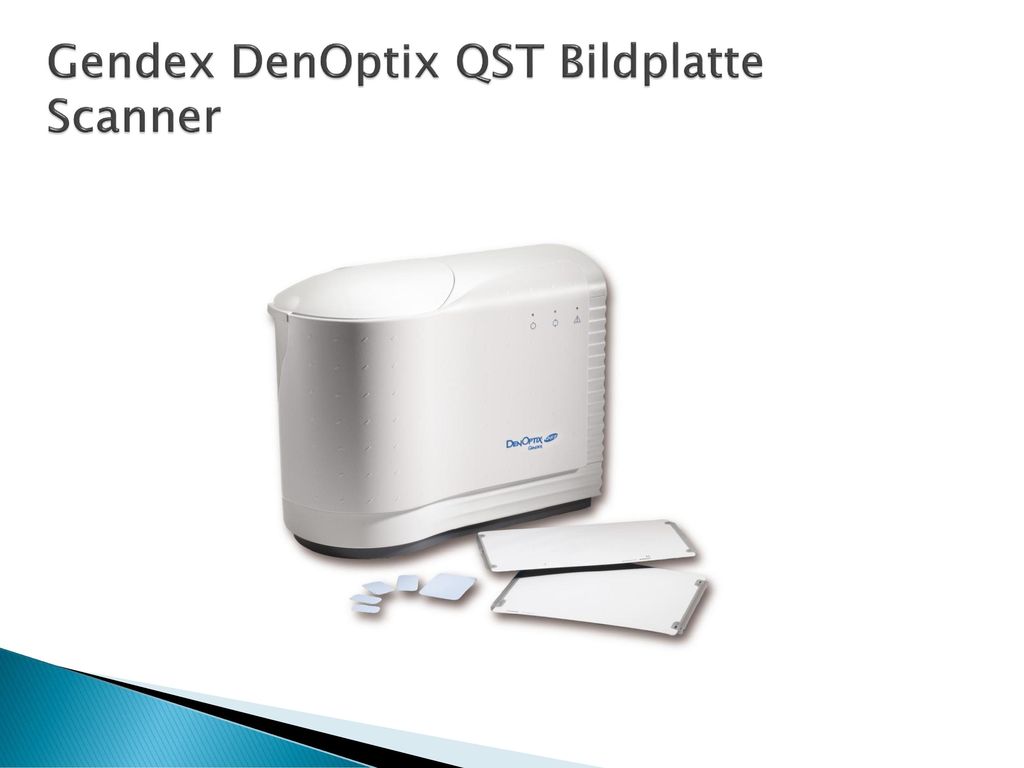

11 Gendex DenOptix QST Bildplatte Scanner

12 Auflösung (lp/mm) Film 12-20 CCD, CMOS 8-22 PSP (Bildplatte) 6-8 Auge
8-10 1 mm

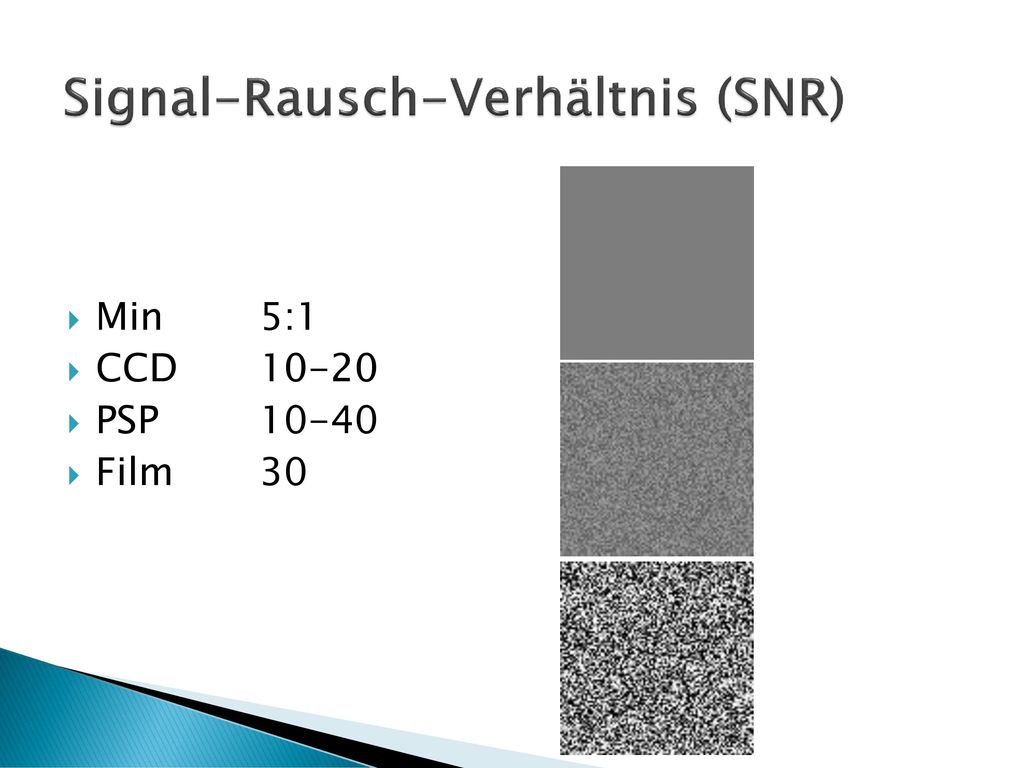

13 Signal-Rausch-Verhältnis (SNR)
Min 5:1 CCD 10-20 PSP 10-40 Film 30

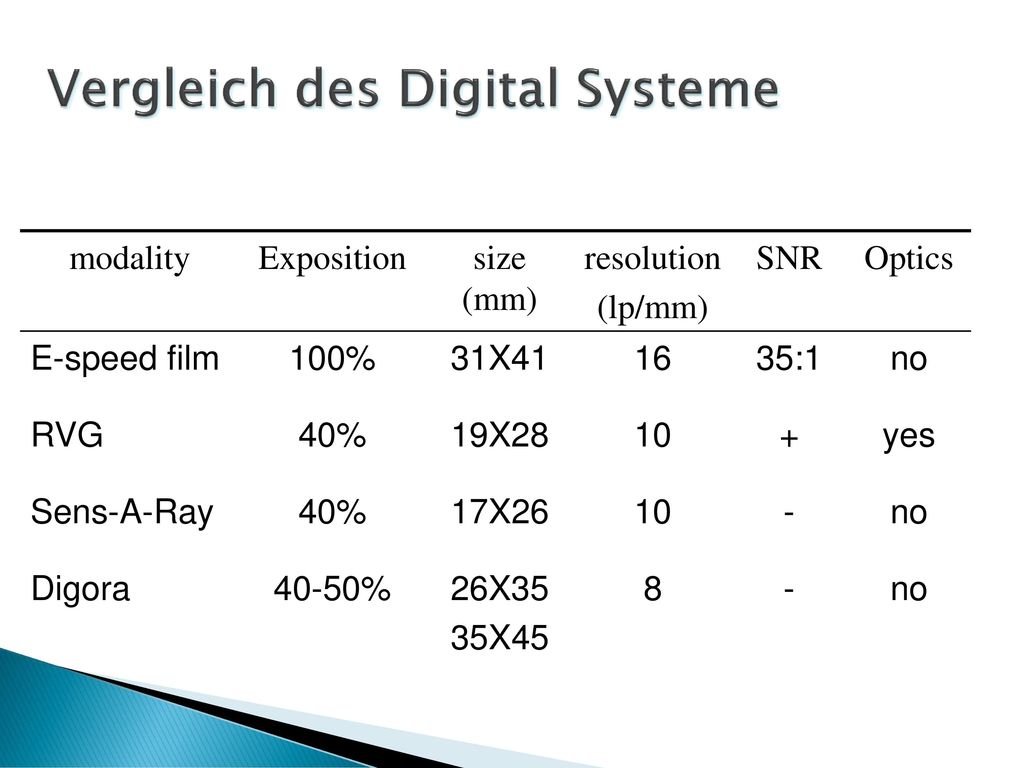

14 Vergleich des Digital Systeme
modality Exposition size (mm) resolution (lp/mm) SNR Optics E-speed film 100% 31X41 16 35:1 no RVG 40% 19X28 10 + yes Sens-A-Ray 17X26 - Digora 40-50% 26X35 35X45 8

15 Dynamikbereich (links 4 Filme), (rechts 4 Filmplatten) (Belichtungswert: a-60kV 0,6 s, b-50 kV 0,2 s, c-65kV 0,8 s, d-60 kV 0,4 s) a b c d a b c d A dinamikus tartomány azt jelöli, hogy a szenzor mennyire sötéttől mennyire világosig képes rögzíteni a fényesség mértékét

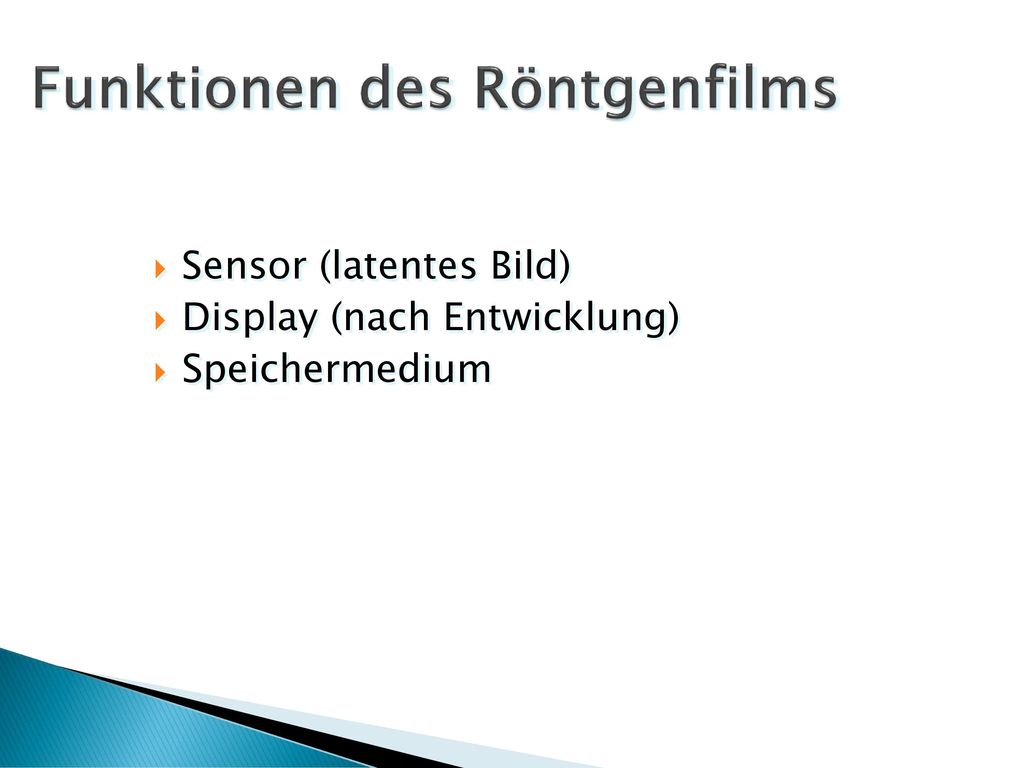

16 Funktionen des Röntgenfilms
Sensor (latentes Bild) Display (nach Entwicklung) Speichermedium

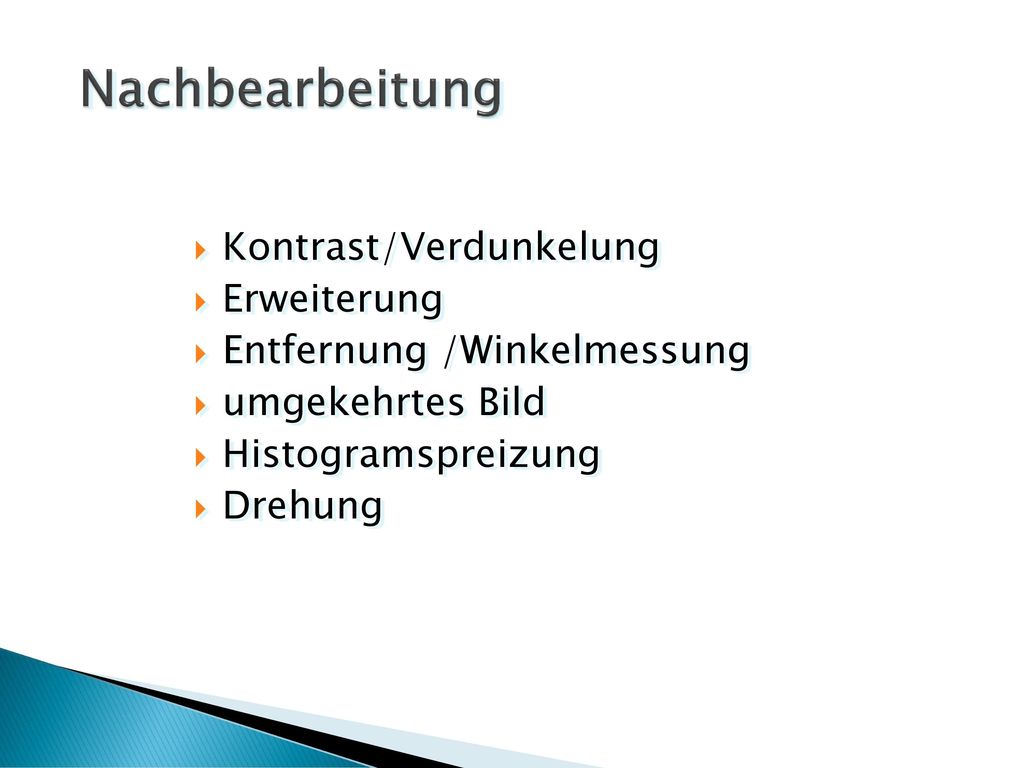

17 Nachbearbeitung Kontrast/Verdunkelung Erweiterung
Entfernung /Winkelmessung umgekehrtes Bild Histogramspreizung Drehung Entfernung távolság winkel szög

18 Kontrast/Verdunkelung

19 Histogramspreizung

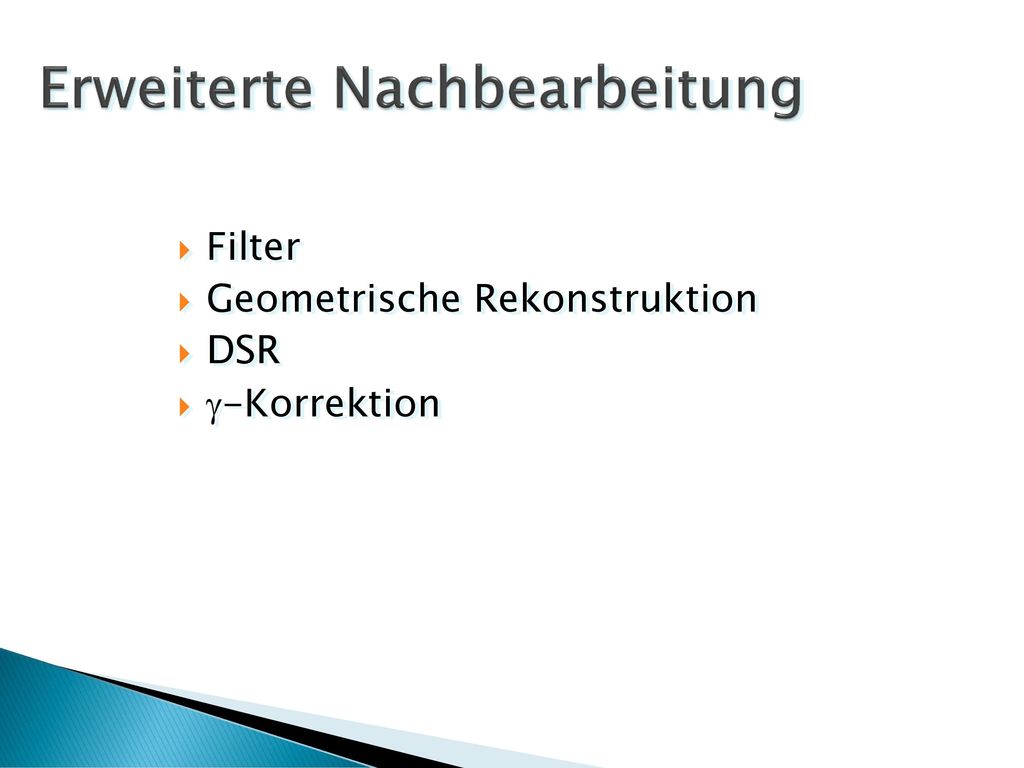

20 Erweiterte Nachbearbeitung
Filter Geometrische Rekonstruktion DSR -Korrektion Bearbeitung szerkesztés

21 Digitale Substraktions Radiographie

22 Vorteilen der DSR frühe Kariesdetektion
anfängliche Veränderungen des marginalen Knochens Ergebnis der Wurzelbehandlung Analyse der Resorptionsvorgänge Erkennung der periimplantäre knöchernen Veränderungen r Vorgang folyamat

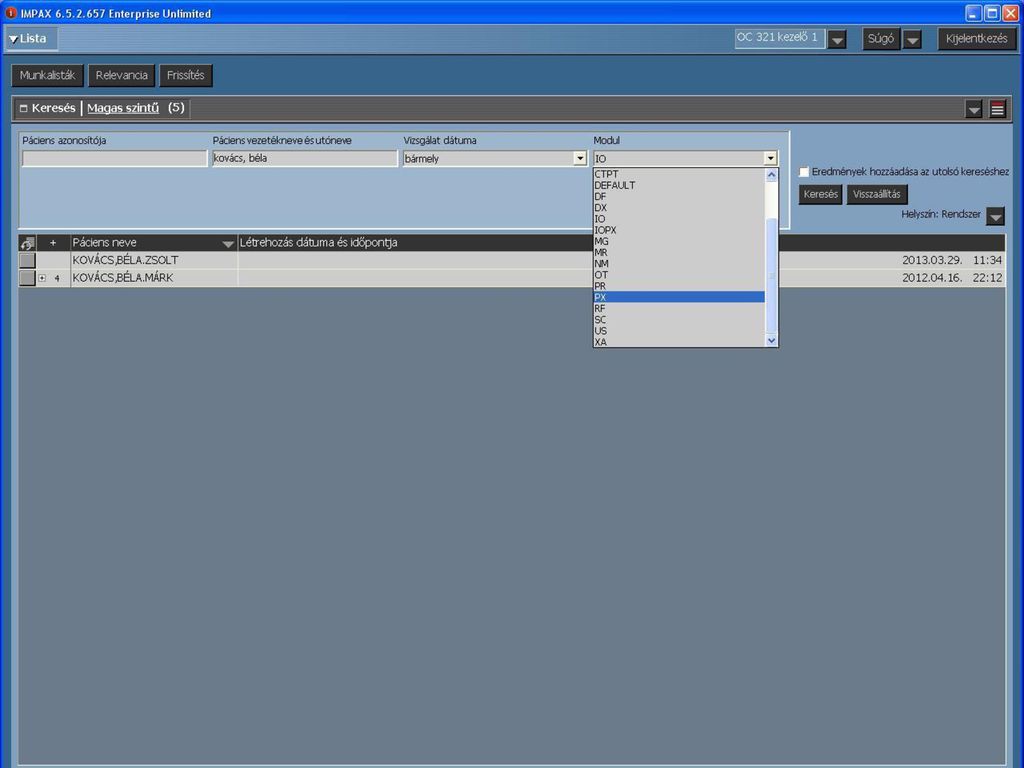

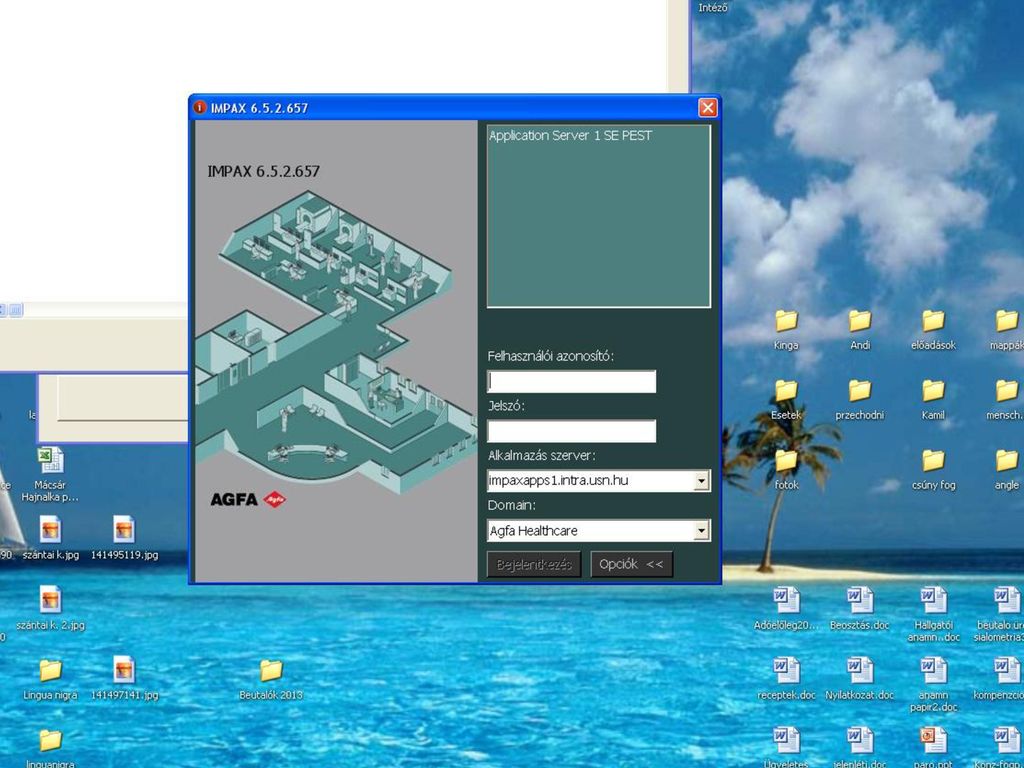

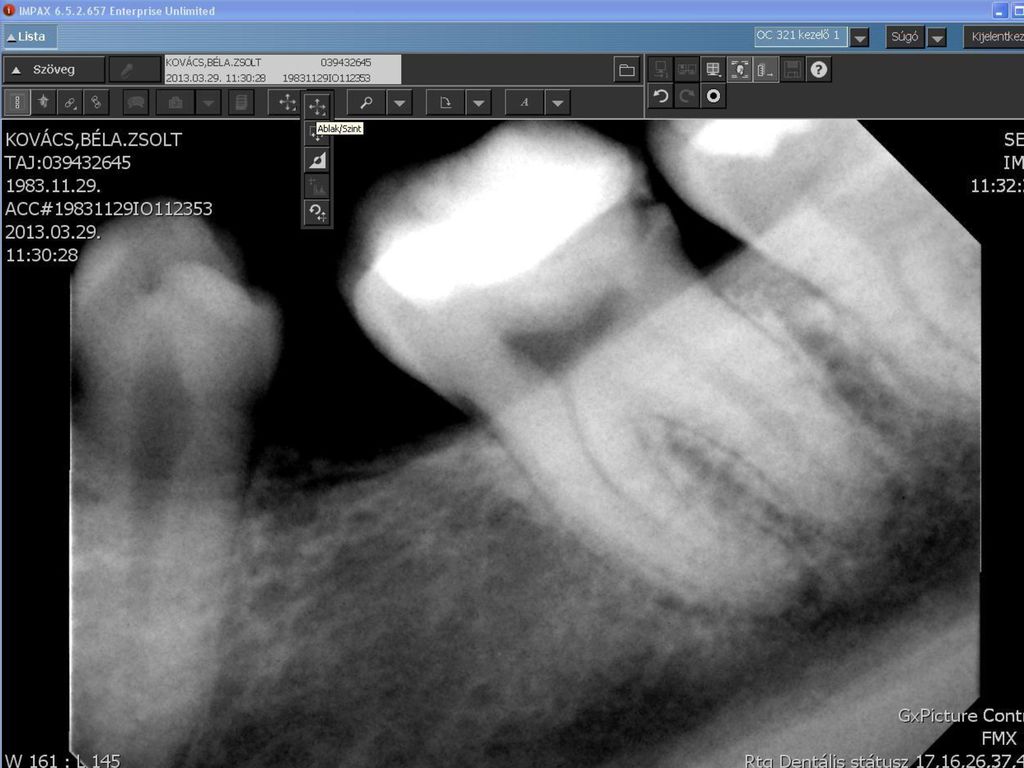

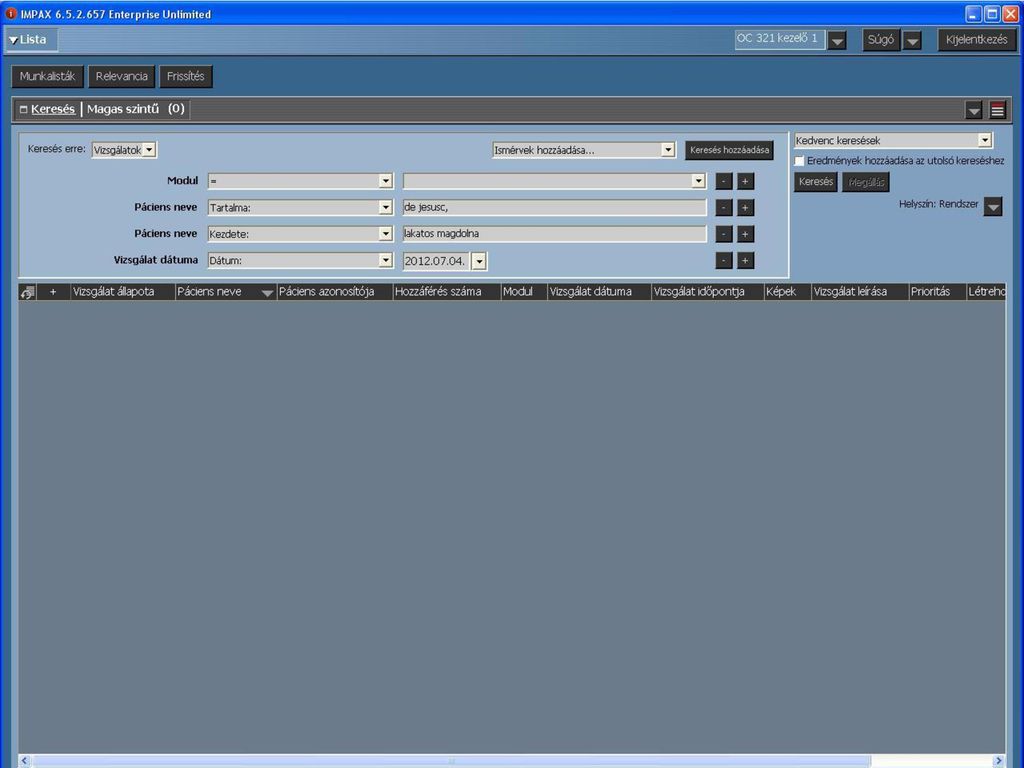

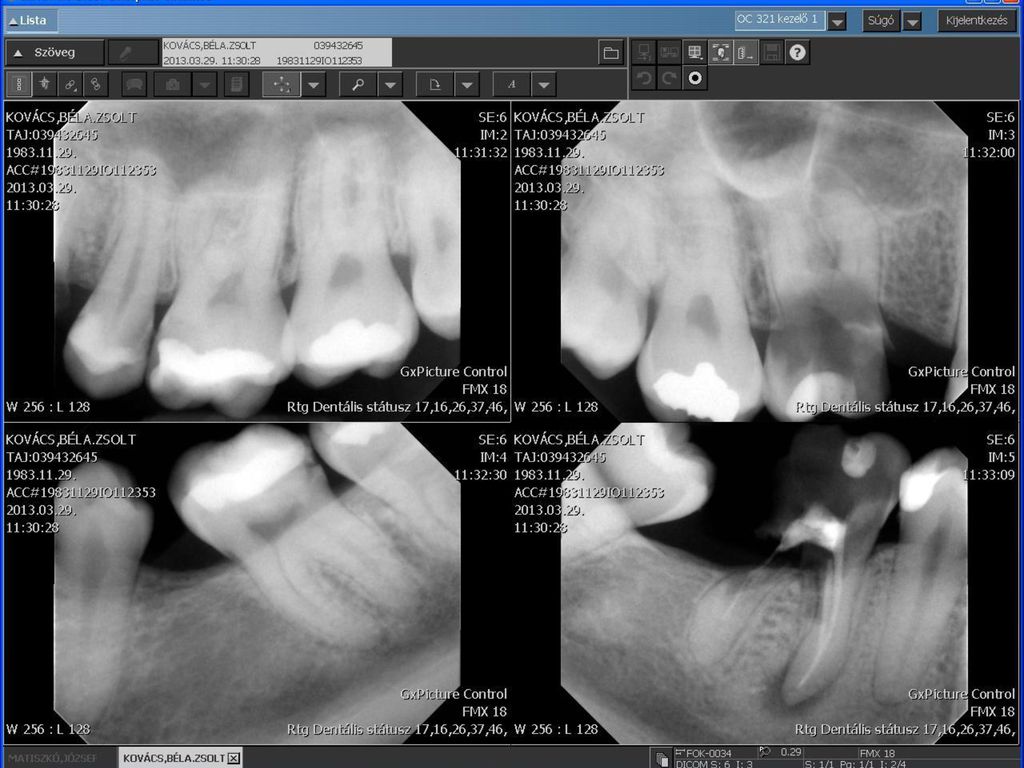

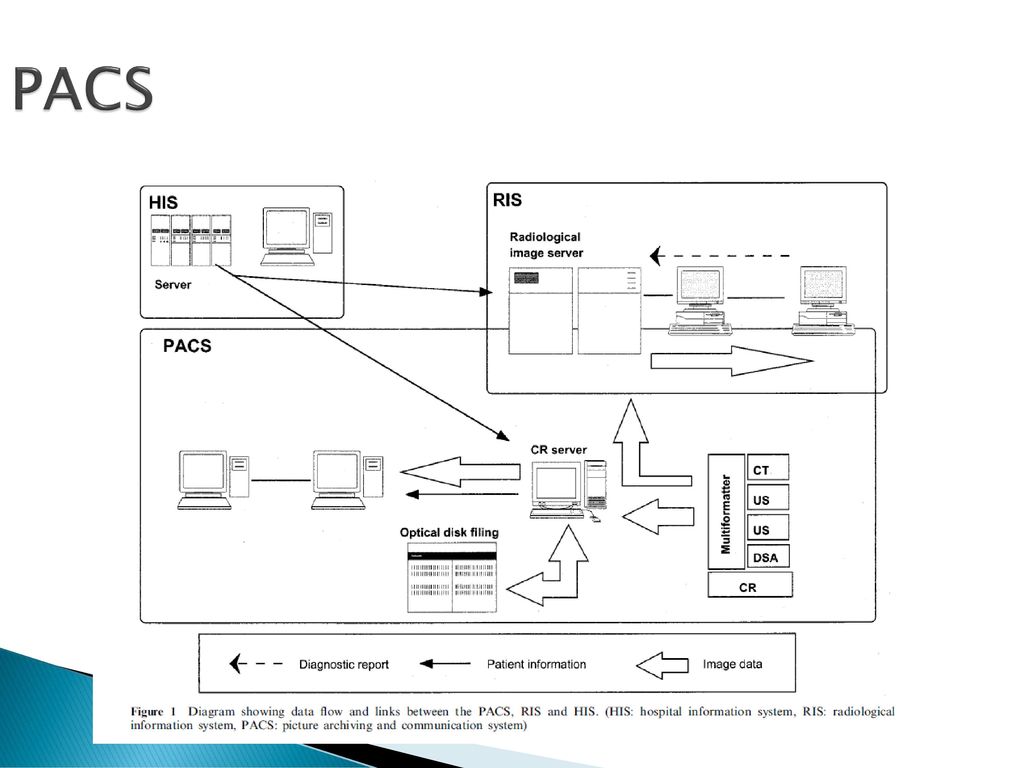

23 PACS

24

25

26

27

28

29

30

31

32

33 zugeben hozzáad
