1
Somit ist klar (zumindest Modelleisenbahner):
IIC - Bus IIC-Bus: SDA und SCL sowie +5V und GND 4x Portbaustein PCF8574. Somit 4x 8 Eingänge oder Ausgänge Somit ist klar (zumindest Modelleisenbahner): Die Sache macht den Verdrahtungsaufwand deutlich geringer Birk; A. Busch; Huber, Neumaier, Schilling
2
IIC: Hardware Birk; A. Busch; Huber, Neumaier, Schilling
3
Sensor Entfernungsmessung
SRF02 – „LowCost“ Ultraschallsensor Im IIC-Modus Mode=1 oder offen Sensor SFR 02 SRF02 – LowCost Ultraschallsensor Im UART-Modus ->RS232 mit TTL Pegel Mode=0 Birk; A. Busch; Huber, Neumaier, Schilling
4
IIC: Zugriff auf Bus durch Master und Slave
SCL = Clock SDA = Daten Birk; A. Busch; Huber, Neumaier, Schilling
5
IIC: Impulsdiagramm Birk; A. Busch; Huber, Neumaier, Schilling
6
IIC: Start, Adresse, Acknowledge
Nach Start kommt immer die Adresse. 7bit bilden die Adresse. Das 8bit der Adresse sagt dem Slave in welche Richtung nach der Adresse Daten übertragen werden. R/W: 1 = receive 0 = send Der Slave antwortet, wenn er verstanden hat, mit 0 auf SDA. Den Takt dazu gibt der Slave Im Ruhezustand SDA und SCL auf 1. Start: Zuerst SDA auf 0, dann SCL Birk; A. Busch; Huber, Neumaier, Schilling
7
IIC Daten Master ->Slave
Datenübertragung vom Master zum Slave Birk; A. Busch; Huber, Neumaier, Schilling
8
IIC Daten Slave -> Master
Datenübertragung vom Slave zum Master Birk; A. Busch; Huber, Neumaier, Schilling
9
IIC Daten Master < - > Slave
Kombinierte Datenübertragung zwischen Master und Slave Birk; A. Busch; Huber, Neumaier, Schilling
10
IIC: xxxxxxxxxxxxxxx Birk; A. Busch; Huber, Neumaier, Schilling
11
IIC: Bussignale und Hardware
Birk; A. Busch; Huber, Neumaier, Schilling
12
IIC: Adresse am Beispiel IC PCF8574
IIC-Bus Trainer von Herrn Birk Adressierung nur mit 3 bit? Wie geht das, wo die Adresse doch 7bit +R/|W hat? Bitte das Datenblatt bemühen! Birk; A. Busch; Huber, Neumaier, Schilling
13

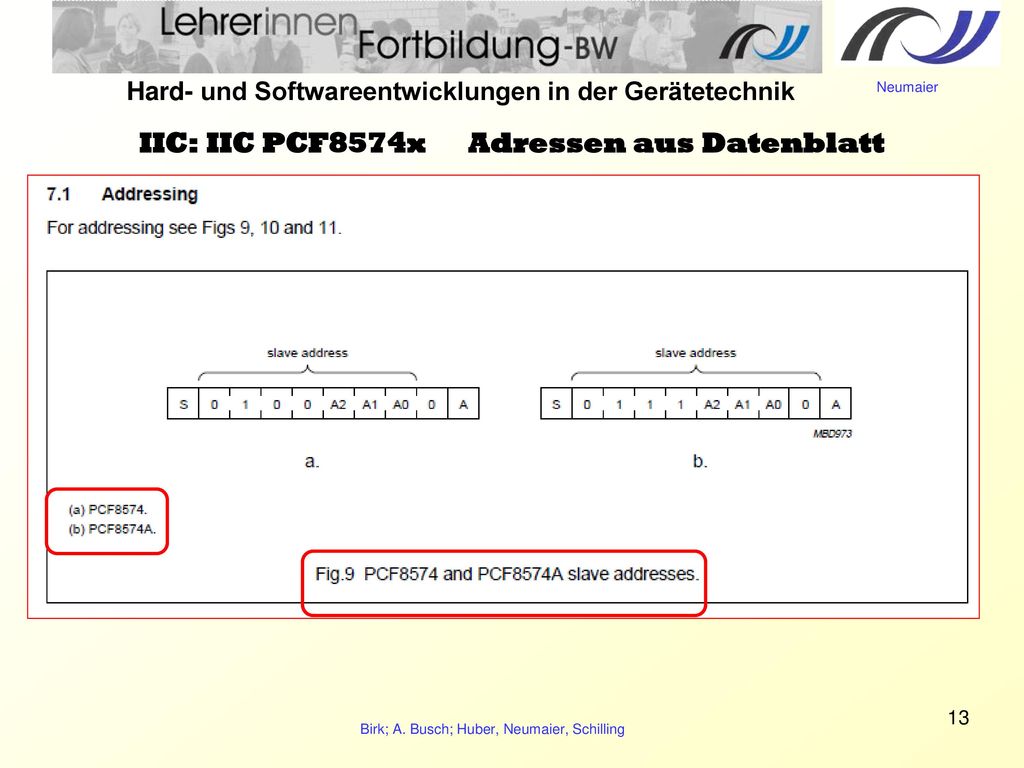

IIC: IIC PCF8574x Adressen aus Datenblatt
Birk; A. Busch; Huber, Neumaier, Schilling
14
IIC: Einfaches Beispiel in C für das IC PCF8574x
Birk; A. Busch; Huber, Neumaier, Schilling
15
IIC: Einfaches Beispiel in C für das IC PCF8574x
R/W bit Birk; A. Busch; Huber, Neumaier, Schilling
16
IIC: Softwaretreiber in C
Birk; A. Busch; Huber, Neumaier, Schilling
17
IIC: Softwaretreiber in C
Birk; A. Busch; Huber, Neumaier, Schilling
18
Birk; A. Busch; Huber, Neumaier, Schilling
19
IIC: Messung mit Logikanalyser
Birk; A. Busch; Neumaier
20
IIC: Messung mit Oszilloskop
Acknowledge vom Slave Start Adresse Datenbyte Birk; A. Busch; Huber, Neumaier, Schilling
