Projekt Lüftersteuerung Fabian Bauer MT4 Tobias Lanner MT4 SS 2002 Fachhochschule Karlsruhe Microcomputer-Technik Prof. J. Walter
2
FH-Karlsruhe SS2002 Prof. J.Walter Problemstellung - Lösung Probleme : –Hitzeentwicklung am Prozessor –Lärmbelastung durch aktive Kühlung –Stromverbrauch Lösung : –gezielte Kühlung –geregelte Kühlung
3

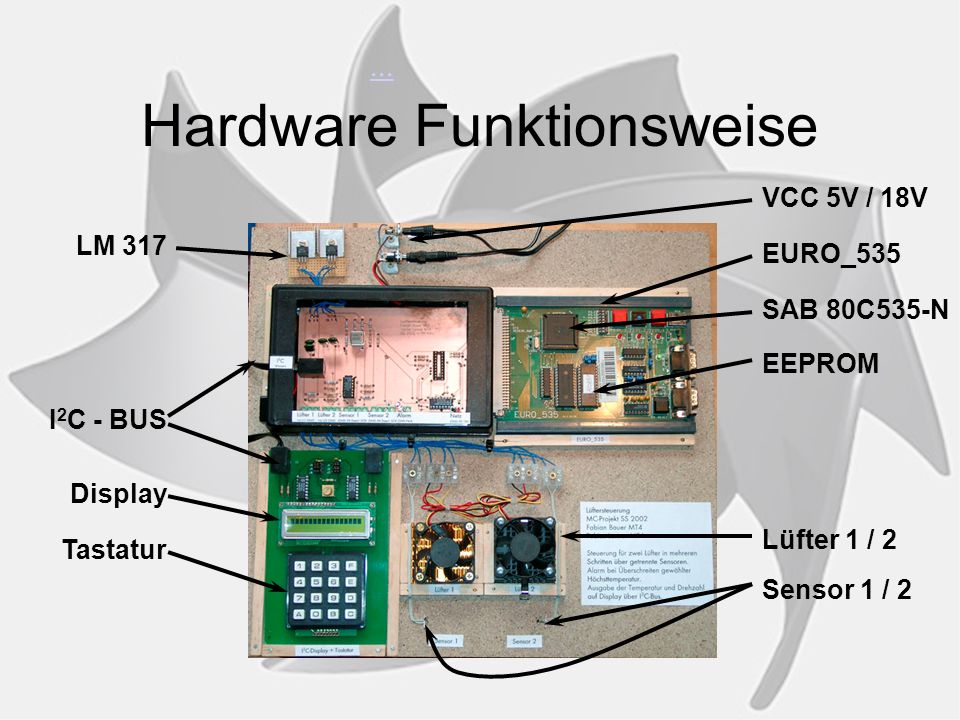

Hardware Funktionsweise... LM 317 VCC 5V / 18V EURO_535 EEPROM Lüfter 1 / 2 Sensor 1 / 2 Display Tastatur I 2 C - BUS SAB 80C535-N
4
FH-Karlsruhe SS2002 Prof. J.Walter Software Funktionsweise Software (*.hex)
5
FH-Karlsruhe SS2002 Prof. J.Walter Schaltstufen der Lüfter StufeSpannungTemperaturDrehzahl 15,56 V<25°C3000 U/min 27,16 V25°C – 40°C3700 U/min 39,30 V40°C – 50°C4100 U/min 412,43 V50°C – 60°C5000 U/min 515,60 V>60°C6200 U/min
6
FH-Karlsruhe SS2002 Prof. J.Walter
7
... Master - Platine Quartz 12MHz I 2 C - Buchse Anschluss- klemmen Alarm - LED VCC 5V / 18V I 2 C-Slave 74HC128 Schaltstufe LS7416N I 2 C-Master PCF8584
