1 Flugplätze/Flughäfen

2 Österreichs Luftraumstruktur

3 Besonders definierte Lufträume
Unterer und oberer Kontrollbezirk Kontrollbezirke (Control Areas – CTA) Nahkontrollbezirke (Terminal Areas – TMA) Kontrollzonen (Control Zones – CTR) Zonen mit Transponderpflicht (Transponder Mandatory Zones – TMZ) Zonen mit Funkkommunikationspflicht (Radio Mandatory Zones – RMZ) Militärische Bereiche Luftraumbeschränkungsgebiete

4 Österreichische CTAs

5 Kontrollbezirke (Control Areas – CTA)
Vom Boden bis zu einer gewissen Höhe: Luftraum der Kategorie Golf Oberhalb des Luftraumes Golf: Luftraum Echo Oberhalb des Luftraumes Echo: Luftraum Delta bis zu einer Höhe von FL 195 ( ft) Von FL 195 bis FL 245 Luftraum Charlie

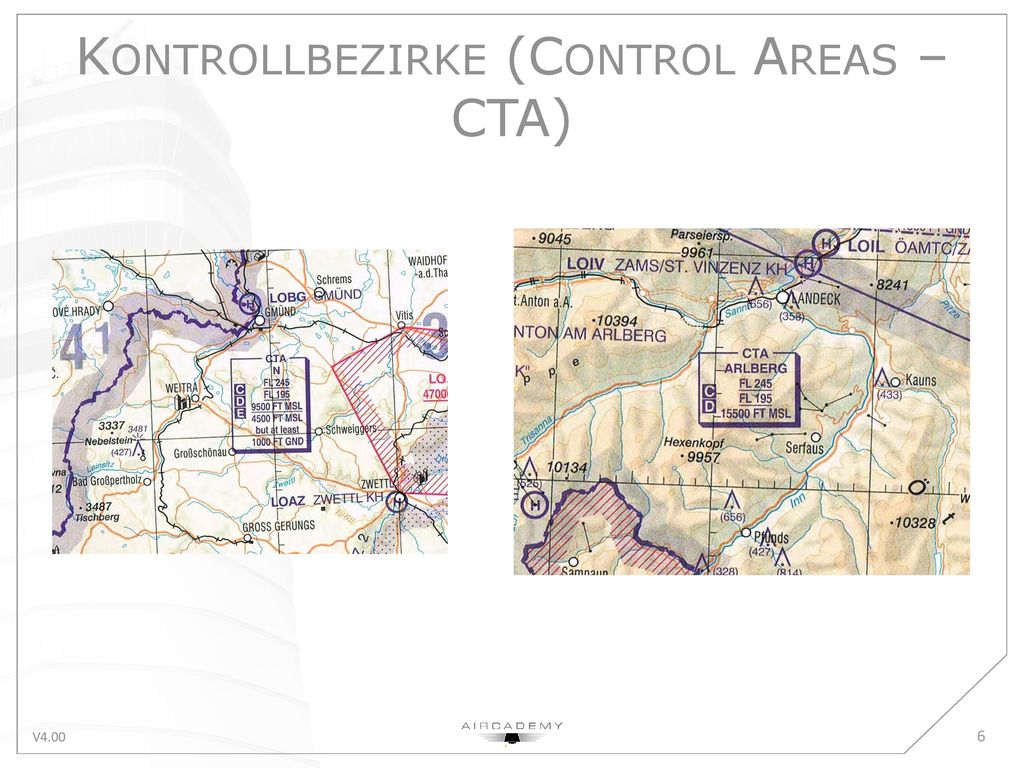

6 Kontrollbezirke (Control Areas – CTA)

7 Querschnitt und CTAs

8 Österreichische TMAs

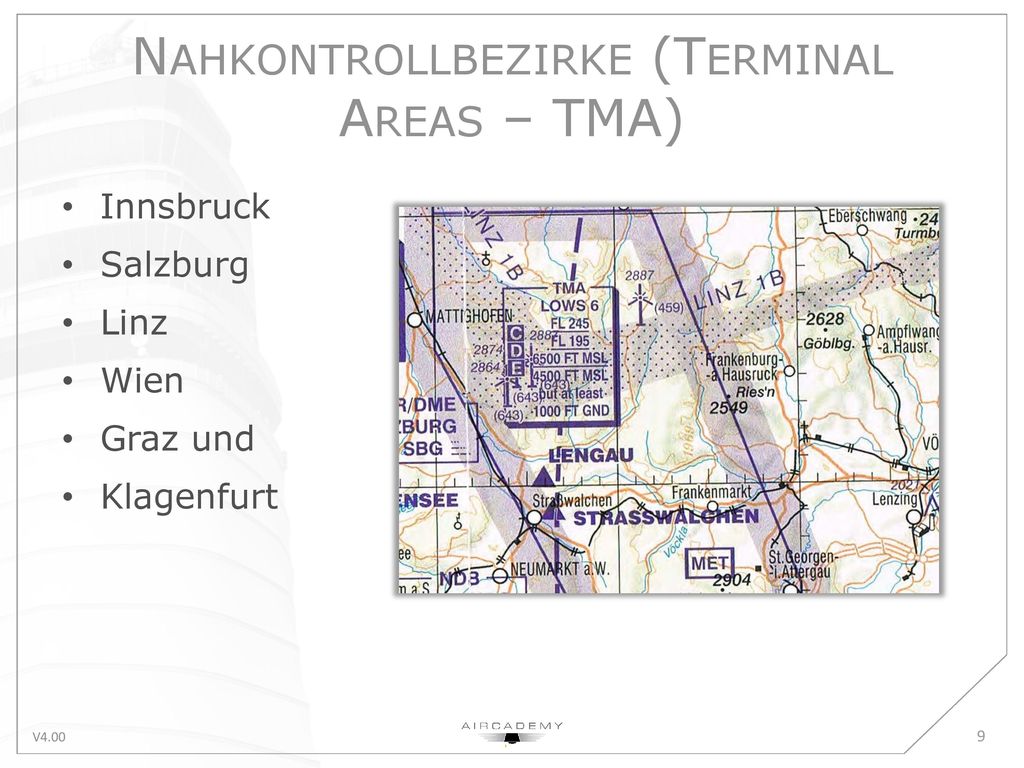

9 Nahkontrollbezirke (Terminal Areas – TMA)
Innsbruck Salzburg Linz Wien Graz und Klagenfurt

10 Querschnitt Innsbruck

11 Gesamtübersicht Österreich

12 Kontrollzonen (CTR)

13 Luftraumstruktur Innsbruck

14 Zonen mit Transponderpflicht (Transponder Mandatory Zones – TMZ)

15 Zonen mit Funkkommunikationspflicht (Radio Mandatory Zones– RMZ)

16 Gefahrengebiete (LO-D)

17 Flugbeschränkungsgebiete (LO-R)

18 Luftsperrgebiete (LO-P)

19 Militärisch reservierte Bereiche
Militärische Nahkontrollbezirke (MTMA) Military Terminal Area MTMA Tulln West/Mitte/Ost und MTMA Zeltweg Militärische Kontrollzonen (MCTR) Military Control Zone MCTR Tulln und MCTR Zeltweg Militärische Flugplatzverkehrszonen (MATZ) Military Aerodrome Traffic Zone MATZ Aigen Süd/Nord und MATZ MATZ Wiener Neustadt I Militärische Trainingsgebiete (MTA) Military Training Areas

20 Einflugfreigabe in Lufträume
Kontakt spätestens 5 Minuten vor Einflug Zu übermittelnde Flugdaten: Luftfahrzeugkennung Luftfahrzeugmuster Position Flugstrecke Flughöhe

21 Luftraum C Kontrolliert Einflugfreigabe erforderlich
Mindestsichtflugbedingungen Flugsicht oberhalb FL 100: 8 km Flugsicht unterhalb FL 100: 5 km Wolkenabstand: m horizontal, ft vertikal Oberhalb einer gewissen Höhe in Österreich Z.B. als Teil von Kontroll- oder Nahkontrollbezirken (CTAs oder TMAs)

22 Luftraum D Kontrolliert Einflugfreigabe erforderlich
Mindestsichtflugbedingungen Flugsicht oberhalb FL 100: 8 km Flugsicht unterhalb FL 100: 5 km Wolkenabstand: m horizontal, ft vertikal Oberhalb einer gewissen Höhe in Österreich Z.B. als Teil von Kontroll- oder Nahkontrollbezirken (CTAs oder TMAs) Alle Kontrollzonen (CTRs)

23 Luftraum E Kontrolliert Keine Einflugfreigabe erforderlich
Mindestsichtflugbedingungen Flugsicht oberhalb FL 100: 8 km Flugsicht unterhalb FL 100: 5 km Wolkenabstand: m horizontal, ft vertikal Oberhalb einer gewissen Höhe in Österreich Z.B. als Teil von Kontroll- oder Nahkontrollbezirken (CTAs oder TMAs)

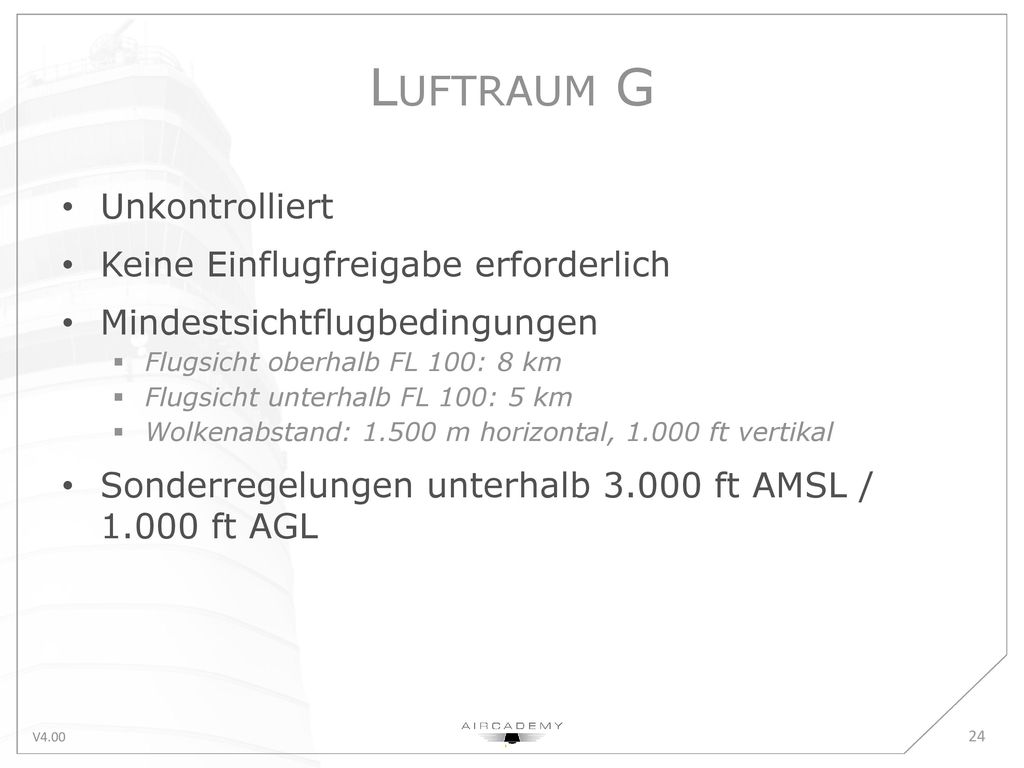

24 Luftraum G Unkontrolliert Keine Einflugfreigabe erforderlich
Mindestsichtflugbedingungen Flugsicht oberhalb FL 100: 8 km Flugsicht unterhalb FL 100: 5 km Wolkenabstand: m horizontal, ft vertikal Sonderregelungen unterhalb ft AMSL / ft AGL

25 Mindestsichtflugwetter-bedingungen Lufträume A-E

26 Luftraum G

27 Darstellung Luftraumstruktur

28 Naturschutzgebiete

29 Gebirgs- und Höhenflüge

30 GAFORROUTEN

31 Höhenwinde

32 Orographische Turbulenz

33

34

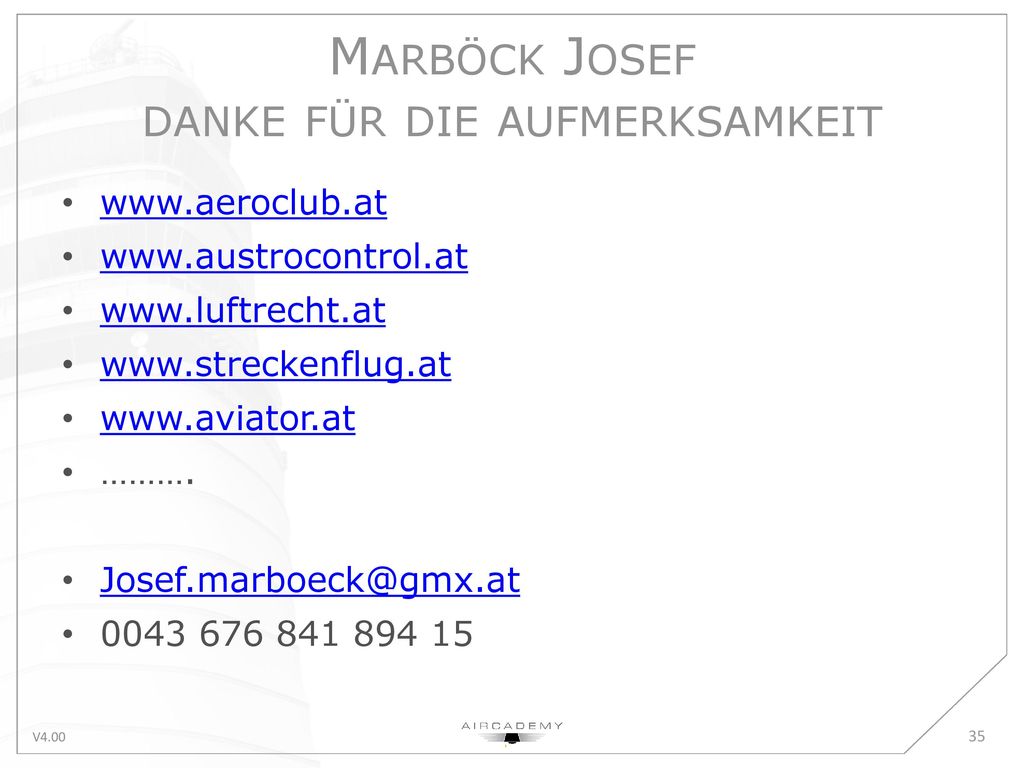

35 Marböck Josef danke für die aufmerksamkeit
……….
