1 IP-Adressen Bildung von Subnetzen Ein Switch teilt das Netzwerk in einzelne Segmente auf (Mikrosegmentierung). Sendet nun ein PC Daten zum Switch, so werden diese nur an den Zielrechner weitergeleitet, was eine erhebliche Entlastung des Netzwerks darstellt (vgl. Hub!)

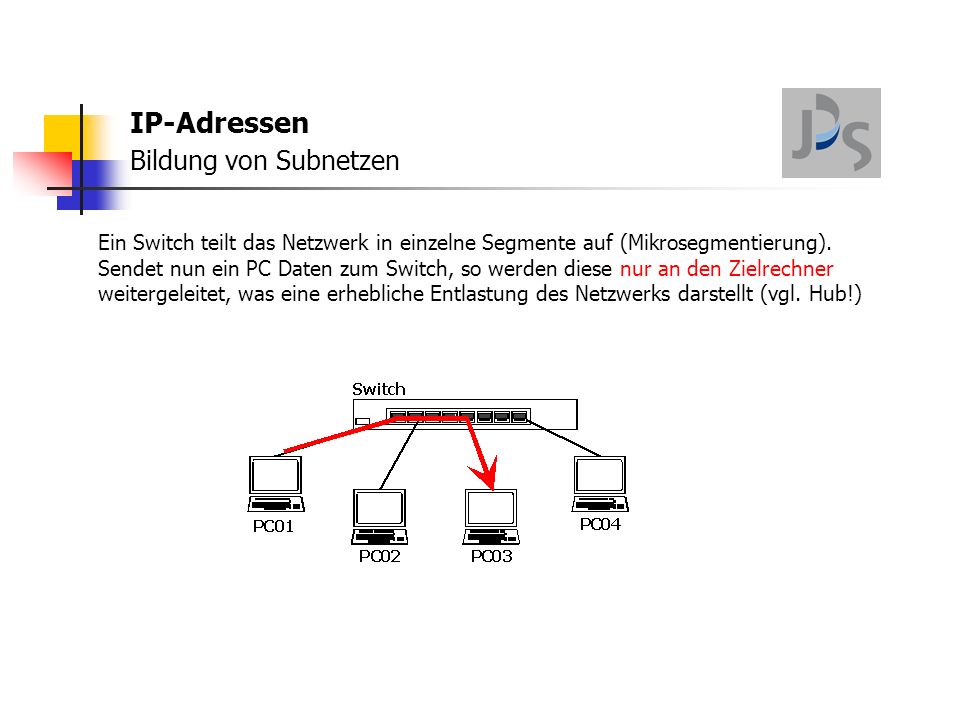

2 IP-Adressen Bildung von Subnetzen Ein Switch teilt das Netzwerk in einzelne Segmente auf (Mikrosegmentierung). Sendet nun ein PC Daten zum Switch, so werden diese nur an den Zielrechner weitergeleitet, was eine erhebliche Entlastung des Netzwerks darstellt (vgl. Hub!)

3 IP-Adressen Bildung von Subnetzen Sendet PC01 dagegen einen Broadcast, der als „Rundruf“ an alle PCs vorgesehen ist, so muss der Switch diesen Broadcast auch an alle PCs weiterleiten.

4 IP-Adressen Bildung von Subnetzen Dies gilt natürlich auch, wenn mehrere Switches im Netzwerk eingesetzt sind:  Der Broadcast muss an alle PCs weitergeleitet werden.

5 IP-Adressen Bildung von Subnetzen Dies gilt natürlich auch, wenn mehrere Switches im Netzwerk eingesetzt sind:  Der Broadcast muss an alle PCs weitergeleitet werden.  Broadcasts sind zwar unverzichtbar, sorgen aber für eine erhebliche Netzbelastung.

6 IP-Adressen Bildung von Subnetzen Eine mögliche Lösung:  Aufteilung des Netzes in Subnetze

7 IP-Adressen Bildung von Subnetzen Eine mögliche Lösung:  Aufteilung des Netzes in Subnetze

8 IP-Adressen Bildung von Subnetzen Eine mögliche Lösung:  Aufteilung des Netzes in Subnetze  verbunden mit einem Router

9 IP-Adressen Bildung von Subnetzen Eine mögliche Lösung:  Der Router leitet Broadcasts nicht ins andere Subnetz weiter!

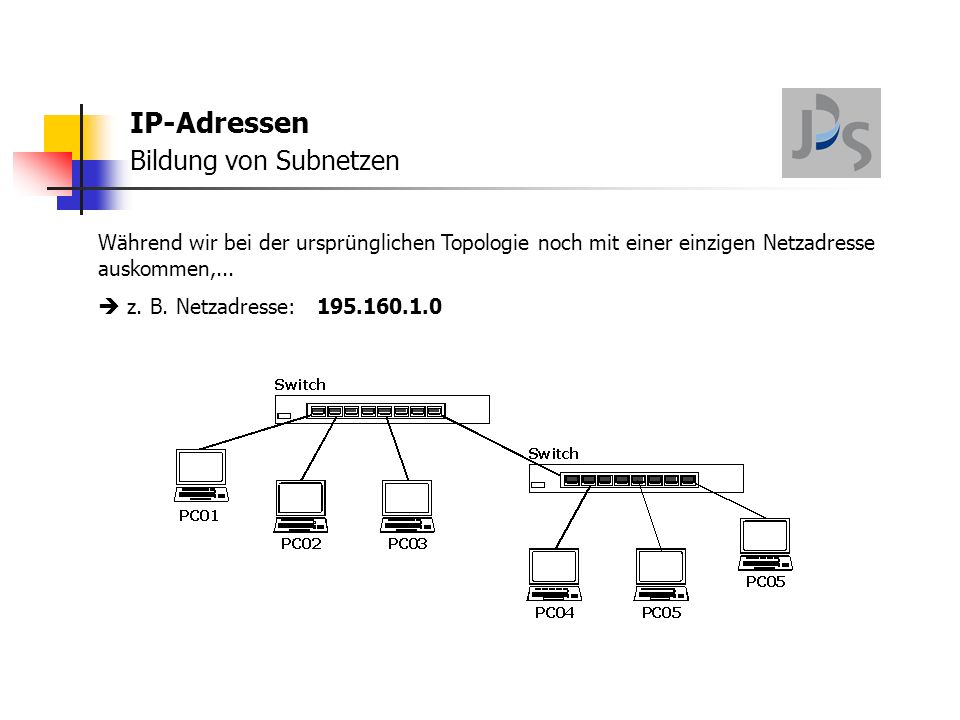

10 IP-Adressen Bildung von Subnetzen Während wir bei der ursprünglichen Topologie noch mit einer einzigen Netzadresse auskommen,...  z. B. Netzadresse: 195.160.1.0

11 IP-Adressen Bildung von Subnetzen..., benötigen wir bei der neuen Lösung zwei Netzadressen!  Wir müssen unsere Netzadresse 195.160.1.0 in zwei Subnetze aufteilen!

12 IP-Adressen Bildung von Subnetzen..., benötigen wir bei der neuen Lösung zwei Netzadressen!  Wir müssen unsere Netzadresse 195.160.1.0 in zwei Subnetze aufteilen!

13 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0

14 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000

15 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000

16 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 NetzHost

17 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000

18 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000

19 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz

20 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 00 01 10 11 Subnetz

21 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 01 10 11

22 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 10 11

23 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 Subnetz 2: 11000011. 10100000. 00000001. 10000000 Subnetz 3: 11000011. 10100000. 00000001. 11000000

24 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 Subnetz 2: 11000011. 10100000. 00000001. 10000000 Subnetz 3: 11000011. 10100000. 00000001. 11000000 Woher wissen die Geräte, dass die Trennung zwischen „Netz-“ und „Host-Bereich“ verschoben wurde?

25 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 Subnetz 2: 11000011. 10100000. 00000001. 10000000 Subnetz 3: 11000011. 10100000. 00000001. 11000000 Subnetz-Maske: 11111111. 11111111. 11111111. 00000000

26 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 binär: 11000011. 10100000. 00000001. 00000000 Subnetz 0: 11000011. 10100000. 00000001. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 Subnetz 2: 11000011. 10100000. 00000001. 10000000 Subnetz 3: 11000011. 10100000. 00000001. 11000000 Subnetz-Maske: 11111111. 11111111. 11111111. 11000000 neue

27 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 00000000 Subnetz 1: 11000011. 10100000. 00000001. 01000000 Subnetz 2: 11000011. 10100000. 00000001. 10000000 Subnetz 3: 11000011. 10100000. 00000001. 11000000 Subnetz-Maske: 11111111. 11111111. 11111111. 11000000 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

28 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 00000000 Subnetz 1:195.160.1. 01000000 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 11111111. 11111111. 11111111. 11000000 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

29 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 00000000 Subnetz 1:195.160.1. 01000000 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 255. 255. 255. 11000000 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

30 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 00000000 Subnetz 1:195.160.1. 01000000 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 255. 255. 255. 192 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

31 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 01000000 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 255. 255. 255. 192 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

32 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 64 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 255. 255. 255. 192 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

33 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 64 Subnetz 2:195.160.1. 128 Subnetz 3:195.160.1. 11000000 Subnetz-Maske: 255. 255. 255. 192 neue Nun muss alles wieder ins Dezimalsystem umgerechnet werden:

34 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 64 Subnetz 2:195.160.1. 128 Subnetz 3:195.160.1. 192 Subnetz-Maske: 255. 255. 255. 192 neue Dies sind alle Subnetze, die man mit 2 entlehnten Bit bilden kann:

35 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 64 Subnetz 2:195.160.1. 128 Subnetz 3:195.160.1. 192 Subnetz-Maske: 255. 255. 255. 192 Niedrigstes und höchstes Subnetz waren früher nicht nutzbar (Einschränkung durch Router und deren Betriebssysteme begründet) neue

36 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 0 Subnetz 1:195.160.1. 64 Subnetz 2:195.160.1. 128 Subnetz 3:195.160.1. 192 Subnetz-Maske: 255. 255. 255. 192 Niedrigstes und höchstes Subnetz waren früher nicht nutzbar (Einschränkung durch Router und deren Betriebssysteme begründet)  Gilt heute nicht mehr!! neue Alle Subnetze sind nutzbar!

37 IP-Adressen Bildung von Subnetzen 2 Subnetze sind für unser Netzwerk auch ausreichend! Netzadresse:195.160.1.0195.160.1.64 Subnetz-Maske:255.255.255.192255.255.255.192

38 IP-Adressen Bildung von Subnetzen 2 Subnetze sind für unser Netzwerk ausreichend! Netzadresse:195.160.1.0195.160.1.64 Subnetz-Maske:255.255.255.192255.255.255.192 Welche IP-Adressen sind nun aber für die Hosts (PCs, Router) in den beiden Subnetzen vorgesehen?

39 IP-Adressen Bildung von Subnetzen Netzadresse:195.160.1.0 Subnetz 0:195.160.1. 00000000 Subnetz 1:195.160.1. 01000000 Subnetz 2:195.160.1. 10000000 Subnetz 3:195.160.1. 11000000 Nutzbare IP-Adressen für die Hosts: Host- Bereich

40 IP-Adressen Bildung von Subnetzen Netzadressen:dezimal: Subnetz 0:195. 160. 1. 00000000 – 00111111 davon nutzbar: 00000001 – 00111110  1 - 62 Subnetz 1:195. 160. 1. 01000000 Subnetz 2:195. 160. 1. 10000000 Subnetz 3:195. 160. 1. 11000000 Nutzbare Host-Bereiche:

41 IP-Adressen Bildung von Subnetzen Netzadressen:dezimal: Subnetz 0:195. 160. 1. 0  1 - 62 Subnetz 1:195. 160. 1. 01000000 – 01111111 davon nutzbar: 01000001 – 01111110  65 -126 Subnetz 2:195. 160. 1. 10000000 Subnetz 3:195. 160. 1. 11000000 Nutzbare Host-Bereiche:

42 IP-Adressen Bildung von Subnetzen Netzadressen:Hostbereich: Subnetz 0:195. 160. 1. 0  1 - 62 Subnetz 1:195. 160. 1. 64  65 - 126 Subnetz 2:195. 160. 1. 128  129 - 190 Subnetz 3:195. 160. 1. 192  193 - 254 Nutzbare Host-Bereiche:

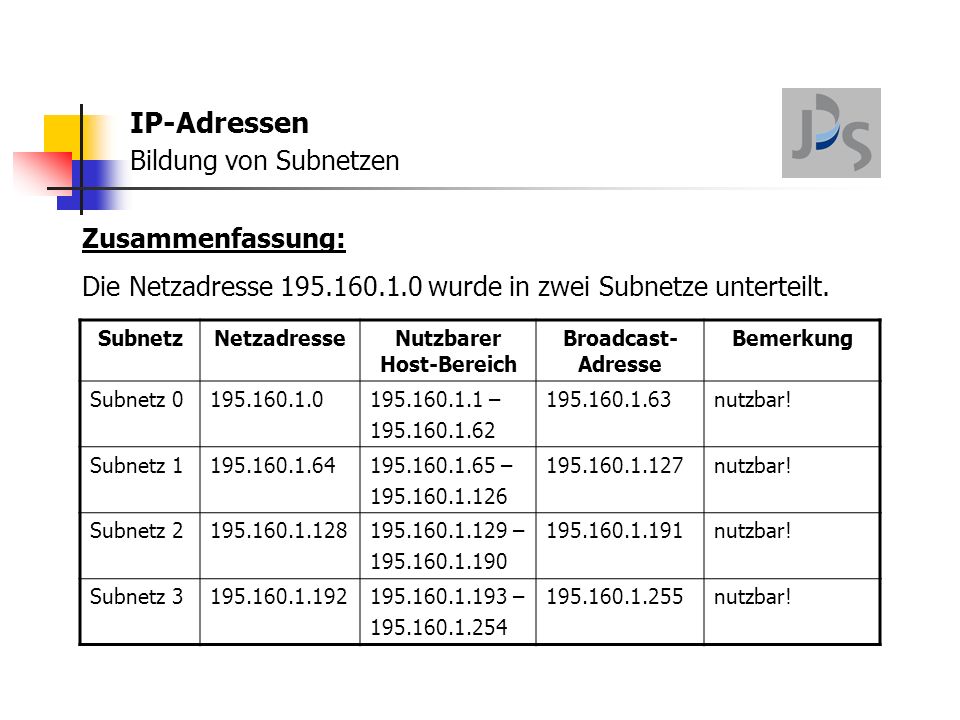

43 IP-Adressen Bildung von Subnetzen Zusammenfassung: Die Netzadresse 195.160.1.0 wurde in zwei Subnetze unterteilt. SubnetzNetzadresseNutzbarer Host-Bereich Broadcast- Adresse Bemerkung Subnetz 0195.160.1.0195.160.1.1 – 195.160.1.62 195.160.1.63nutzbar! Subnetz 1195.160.1.64195.160.1.65 – 195.160.1.126 195.160.1.127nutzbar! Subnetz 2195.160.1.128195.160.1.129 – 195.160.1.190 195.160.1.191nutzbar! Subnetz 3195.160.1.192195.160.1.193 – 195.160.1.254 195.160.1.255nutzbar!

44 IP-Adressen Bildung von Subnetzen Subnetz 0 Subnetz 1 Netzadresse:195.160.1.0195.160.1.64 Subnetz-Maske:255.255.255.192255.255.255.192 Hostbereich: 195.160.1.1 –195.160.1.65 – 195.160.1.62195.160.1.126
