PLS PEHA Lichtsteuerung. Vom Einzelpräsenzmelder bis zur digitalen Licht- steuerung im Netzwerk.

Präsentation zum Thema: "PLS PEHA Lichtsteuerung. Vom Einzelpräsenzmelder bis zur digitalen Licht- steuerung im Netzwerk."—  Präsentation transkript:

1 PLS PEHA Lichtsteuerung. Vom Einzelpräsenzmelder bis zur digitalen Licht- steuerung im Netzwerk.

2 PLS - PEHA Lichtsteuerung2 Energieeffizientes Beleuchtungs- steuerungssystem. Bis zu 80% Energie- Einsparung. Günstiges Preis- /Leistungsverhältnis Maßgeschneiderte Lösungen zur Abbildung jeglicher Anforderungen. Breitgefächertes Produktsprektrum vom Einzelbüro über Klassenräume bis zum gebäudeübergreifenden Licht-Managementsystem. Flexibel und benutzer- freundlich in Installation und Handhabung. Lightspot Stand-alone System von Bewegungs- und Präsenzmeldern. MLS Gebäudeübergreifende vernetzte Lichtsteuerung. Connect CONNECT Digital Box. Intelligente Verteiler-Lösung.

3 PLS - PEHA Lichtsteuerung3 Anwendung: Lightspot Das stand-alone System Flur Einbindung von Ultraschall oder HF-Präsenzmeldern. Anwesenheits- und tageslichtabhängiges Schalten der Leuchten. Konferenzraum Einbindung von Helligkeitssensor und PIR- Präsenzmelder. Tageslichtabhängige Regelung von Leuchten. Präsenzabhängiges Schalten von Leuchten.

4 PLS - PEHA Lichtsteuerung4 Büro Einbindung von PIR- Präsenzmeldern. Tageslichtabhängige Regelung der Leuchten. Präsenzabhängiges Schalten von Leuchten. Lager Einbindung von PIR- Präsenzmeldern. Hi-Bay Präsenzmelder bis 16m Montagehöhe Anwesenheits- und tageslichtabhängiges Schalten der Leuchten. HF-Sensor für Flächen bis 400m² und 25m Korridor. Anwendung: Lightspot Das stand-alone System

5 PLS - PEHA Lichtsteuerung5 Lightspot Komponenten PIR-BattenFit- Präsenzmelder (Leuchtenanbau) PIR- Mini-Sensor (Leuchteneinbau) PIR- Präsenzmelder (Deckeneinbau) PIR-Präsenzmelder (Aufbau oder Deckeneinbau) HF- Präsenzmelder (Decken- Teileinbau) PIR- Präsenzmelder (Leuchteneinbau)

6 PLS - PEHA Lichtsteuerung6 CONNECT Digital Box. Intelligente Verteiler-Lösung Ausführung von Schalt- und Dimmfunktionen als auch Kommunikation mit unterschiedlichen Bus- protokollen (DSI/DALI). Visualisierung über Internet oder Netzwerk (Ethernet). Einfache Programmierung via IR-Programmiergerät und PC. Einfaches Schnell-Ver- bindungs-System ersetzt feste Verdrahtung für Beleuchtung und Sensoren. Ein einfacher Lichttaster lässt sich mit intelligenten Schalt- und Regel- funktionen belegen. Kommunikation via BACnet zu anderen Systemen. BELEUCHTUNG Schnell-Steck- System

7 PLS - PEHA Lichtsteuerung7 CONNECT Digital Box. Intelligente Verteiler-Lösung 6 Ausgangskanäle für 12 Leuchten /Kreise. Auf den Anschlusssteckern sind die Anschlüsse für Notbeleuchtung enthalten. Anschluss von 5 SELV Schaltern oder 2 Funk- tastern. Anschluss von 5 IR- oder HF-Sensoren über RJ45 Steckverbindung. Je nach Version DSI, DALI oder 1-10V Vorschaltgeräte anschließbar. MLS Busanschluss zur Verbindung mehrerer CONNECT Digital Boxen. Programmierung über PC mit USB-IR-Schnittstelle oder Adapterkabel. Bis max. 40 Vorschalt- geräte pro Box.

8 PLS - PEHA Lichtsteuerung8 Anwendung: CONNECT Digital Box Büroräume Einbindung von PIR- Präsenzmeldern. Einbindung von EnOcean- Tastern. Tageslichtabhängige Regelung von Leuchten. Präsenzabhängiges Schalten von Leuchten. Lagerbereich Einbindung von PIR- oder HF-Präsenzmeldern. Anwesenheits- und tageslichtabhängiges Schalten der Leuchten.

9 PLS - PEHA Lichtsteuerung9 CONNECT Digital Box Komponenten CONNECT Digital Box Erweiterungs- Steckkarte PIR-Präsenz- melder (AP) HF-Präsenz- melder Mini- Senor EnOcean Funktaster Leuchten- Anschluss- kabel mit Wieland- Stecker USB IR- Dongle

10 PLS - PEHA Lichtsteuerung10 MLS Digital. Vernetztes Licht- management- System. Anwesenheitserkennung und Messung der Umgebungshelligkeit gewährleisten optimale Beleuchtungs- bedingungen. Permanente Energie- und Kostenreduzierung für einen umweltbewussten Ressourceneinsatz. MLS bietet ein flexibles, gebäudeübergreifendes Beleuchtungsmanagement. Bewegungs-, Präsenz- melder und Helligkeits- sensoren kommunizieren im Netzwerk. Preiswerte Lösung mit hoher Flexibilität.

11 PLS - PEHA Lichtsteuerung11 Anwendung: MLS System- funktionen im Bürogebäude. Zonenbildung Einteilung eines Raumes in: Beleuchtungszonen entsprechend der Arbeitsbereiche Gangzonen Gebäudeübergreifende Zonen (Treppenhaus, Eingang, Tiefgarage etc.) Anwesenheitserkennung Präsenzabhängiges Schalten von Licht bzw. Dimmen auf einen vordefinierten Wert mit einstellbarer Nachlaufzeit.

12 PLS - PEHA Lichtsteuerung12 Anwendung: MLS System- funktionen im Bürogebäude Tageslichtabhängige Beleuchtungsregelung Schalten und Regeln der Beleuchtung präsenz- und lichtniveauabhängig. Schalten der Beleuchtung präsenz- und lichtniveau- abhängig. Schalten der Beleuchtung nur präsenzabhängig. Steuerungsmöglichkeiten Aufruf bestimmter Beleuchtungssituationen mit einem Taster. Lichtszenen-Steuerung für z.B. Multifunktionsräume, in denen die Beleuchtung der Nutzung entsprechend angepasst werden sollen. Batterielose Funktaster integrierbar.

13 PLS - PEHA Lichtsteuerung13 MLS Komponenten PIR- Präsenzmelder (Deckeneinbau) PIR-Präsenzmelder (Aufbau oder Deckeneinbau) HF- Präsenzmelder PIR- Präsenzmelder (Leuchteneinbau) Steuermodul für Mini-Sensor Mini-Senor

14 PLS - PEHA Lichtsteuerung14 Anwendung: Gebäude- übergreifende MLS Lösung

15 PLS - PEHA Lichtsteuerung15 Komponenten gebäudeüber- greifende MLS Lösung CONNECT Digital Box HF-Präsenz- melder Bedienfeld Lichtszenen Spannungs- versorgung BACnet Gateway mit Visualisierung

16 PLS - PEHA Lichtsteuerung16 Zubehör Programmiergeräte Lightspot und MLS Mit der HP2000 Universal- Fernbedienung lassen sich alle programmierbaren Parameter aufrufen, ändern und wieder einspielen. Z.B. Einstellung der Lichtniveaus, Kopieren von Sensoreinstellungen und Übertragen an neue und benachbarte Sensoren. Fernbedienungen der Serie D HC für den Endanwender. Von dem manuellen Ein- / Ausschalten der Beleuchtung, über Schalten der Lüftung/Klimaanlage bis hin zum Programmieren und Abrufen von bis zu 6 Lichtszenen. D HC6D HC7D HC5D HC8D HP2000

17 PLS - PEHA Lichtsteuerung17 Ihr Nutzen mit Lightspot, dem stand-alone System Regeln von DALI- / DSI- und analogen 1-10V Vorschalt- geräten = Kompatibilität zu sämtlichen Leuchten. Einfache Nachrüstung vorhandener Leuchten = universell einsetzbar. Tageslichtabhängige Regelung bei Montagehöhen bis 16m = Energieeinsparung auch in Hallen und hohen Räumen. Einfache Parametrierung und Bedienung mit IR-Fern- bedienung = komfortable, schnelle Installation und Einstellmöglichkeiten. Standardparameter voreingestellt = Anschließen, Einschalten - Fertig!

18 PLS - PEHA Lichtsteuerung18 Ihr Nutzen mit der CONNECT Digital Box Bis 25m lange Gänge und 400m² Fläche mit einem HF- Präsenzmelder = Kostenersparnis durch weniger Geräte = optimaler Einsatz im Zweckbau. Späteres Upgrade auf Dimmfunktionen, MLS Bus und Präsenzsteuerung ohne Austausch der Box = zukunftsicher und nachhaltig. Anschluss von vielfältigen anwendungsspezifischen IR- und HF-Sensoren = hohe Flexibilität und einfache Planung. Notbeleuchtungsausgang = erhöhte Sicherheits- anforderungen im Zweckbau.

19 PLS - PEHA Lichtsteuerung19 Schnell-Steck-System = Reduzierung von Installationszeit und -kosten = einfacher Service. Nutzung von Schutzkleinspannung für die Eingänge = erhöhte Sicherheit, Einsatz in Feuchträumen. Einsatz von konfektionierten Leuchten und Melder = Vermeidung von Installationsfehlern = Kosteneinsparung. Schneller Austausch von Leuchten und Meldern ohne Betriebsunterbrechung = flexibel und kostengünstig. Kombinierbar mit EnOcean Funkkomponenten = Standortflexibilität und einfache Neukonfiguration. Ihr Nutzen mit der CONNECT Digital Box

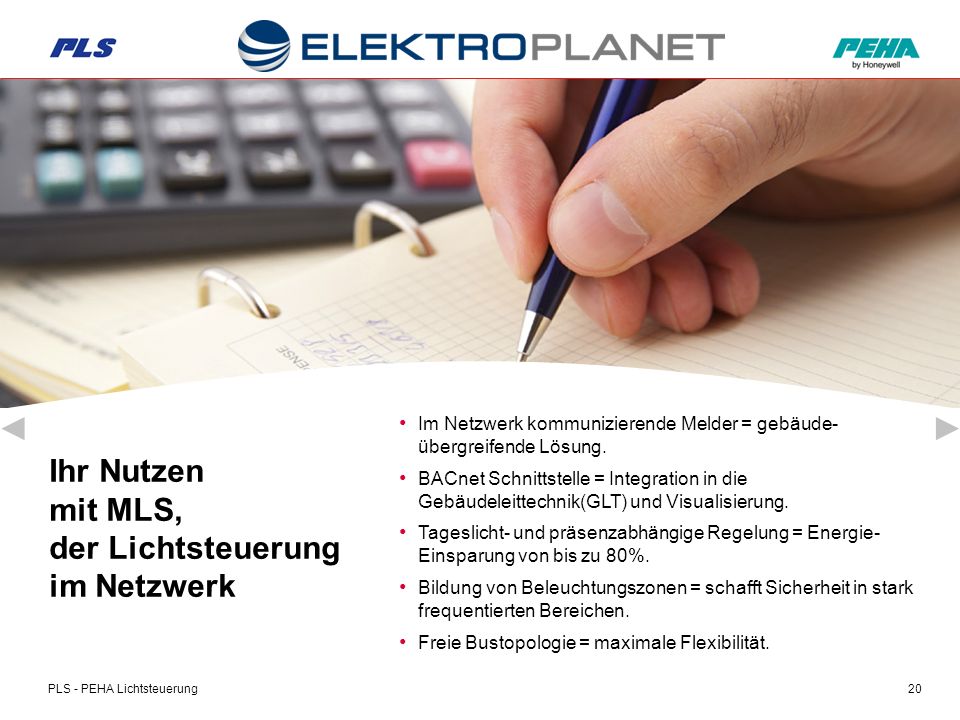

20 PLS - PEHA Lichtsteuerung20 Ihr Nutzen mit MLS, der Lichtsteuerung im Netzwerk Im Netzwerk kommunizierende Melder = gebäude- übergreifende Lösung. BACnet Schnittstelle = Integration in die Gebäudeleittechnik(GLT) und Visualisierung. Tageslicht- und präsenzabhängige Regelung = Energie- Einsparung von bis zu 80%. Bildung von Beleuchtungszonen = schafft Sicherheit in stark frequentierten Bereichen. Freie Bustopologie = maximale Flexibilität.

21 PLS - PEHA Lichtsteuerung21 Lichtszenen = Anpassung an die situationsgebundene Raumnutzung. Verteilte Intelligenz = Steuerung ist lokal in jedem Melder = hohe Betriebssicherheit. Zur Anpassung an veränderte Raumsituationen sind keine Änderungen an der Verkabelung notwendig. Visualisierung = Fernüberwachung und -steuerung von MLS Beleuchtungszonen. Dezentrale Ausführung von Testfunktionen = wartungs- und servicefreundlich. Ihr Nutzen mit MLS, der Lichtsteuerung im Netzwerk

22 PLS - PEHA Lichtsteuerung22 Vielen Dank für Ihre Aufmerksamkeit.
