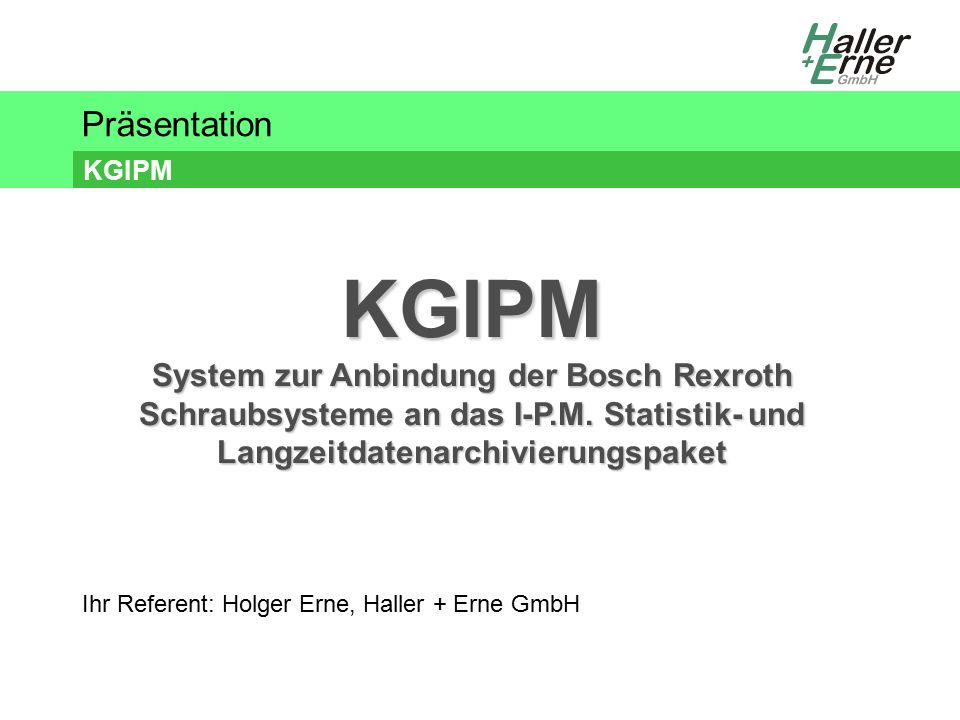

Präsentation KGIPM Ihr Referent: Holger Erne, Haller + Erne GmbH KGIPM System zur Anbindung der Bosch Rexroth Schraubsysteme an das I-P.M. Statistik- und Langzeitdatenarchivierungspaket
2

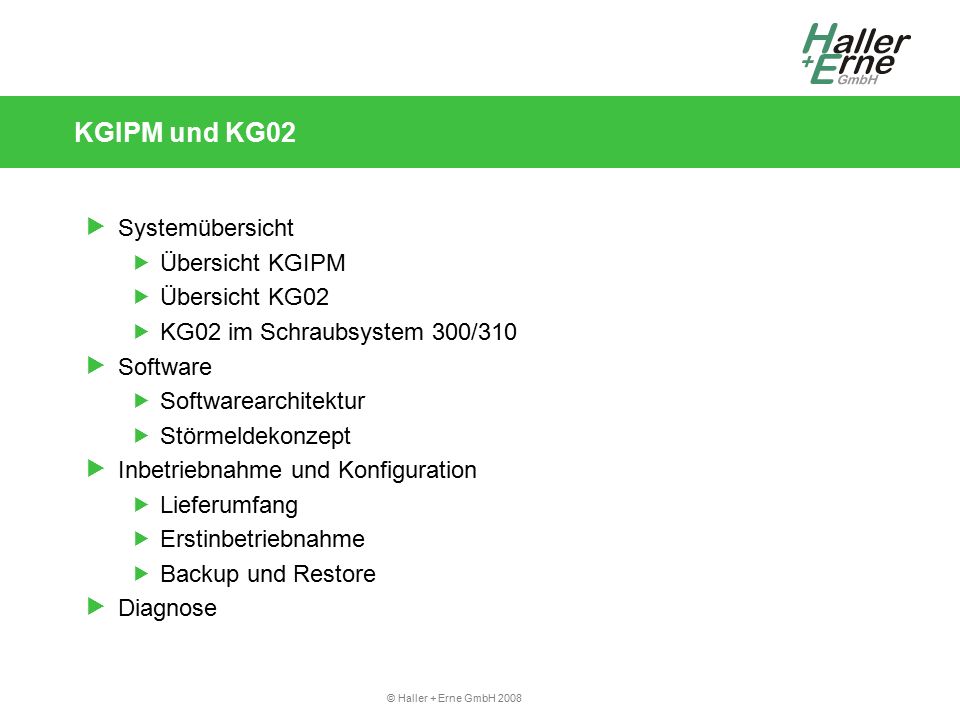

© Haller + Erne GmbH 2008 KGIPM und KG02 Systemübersicht Übersicht KGIPM Übersicht KG02 KG02 im Schraubsystem 300/310 Software Softwarearchitektur Störmeldekonzept Inbetriebnahme und Konfiguration Lieferumfang Erstinbetriebnahme Backup und Restore Diagnose
3
© Haller + Erne GmbH 2008 Systemübersicht: Übersicht KGIPM I-P.M. Gateway/Server nur KG01: Prozessanbindung über E/A, für z. B. Störmeldungen Bedienung, Visualisierung und Diagnose (BS300, KGConfig, CoDeSys) Schraubsystem SE/KE 3xx/31xx mit KG01/KG02 Web-Interface für Visualisierung, Auswertung und Archivierung (opt.) Störmeldungen über Netzwerk
4
© Haller + Erne GmbH 2008 Systemübersicht: Übersicht KG02 Hardware Einschubmodul für System 300/310 im Formfaktor der SMxxx-Module 2 Ethernet-Schnittstellen (über Switch) Universelle serielle Schnittstelle umschaltbar RS232/422/485 CPU 200MHz, 64MB Ram, 64MB Flash Geringer Stromverbrauch (< 5W) Stromversorgung über Rückwandbus Software Echtzeit-Linux Betriebssystem Standarddienste (z. B. Web-Server) verfügbar Optional IEC 61131-3 kompatible SoftSPS (IndraLogic kompatibel)
5
© Haller + Erne GmbH 2008 Systemübersicht: KG02 im Schraubsystem 300/310 Schraubsystem SE/KE 3xx/31xx Hardware Modul in freien Slot der SE3xx oder KE3xx einschieben (Auswahl des Slots ist beliebig) Ethernet-Verbindung herstellen Software KG02 kommt vorkonfiguriert mit Betriebssystem und KGIPM- Software Parametrierung über Netzwerk mit KGConfig-Software Automatische Erkennung der Netzwerkparameter (Scannen nach KG02‘s im lokalen Netzwerk) Up/Download der Konfigurationsinformationen für System und Anwendung Parametrierung über PC (über Netzwerk)
6
© Haller + Erne GmbH 2008 KGIPM und KG02 Systemübersicht Übersicht KGIPM Übersicht KG02 KG02 im Schraubsystem 300/310 Software Softwarearchitektur Störmeldekonzept Inbetriebnahme und Konfiguration Lieferumfang Erstinbetriebnahme Backup und Restore Diagnose
7
© Haller + Erne GmbH 2008 Software: Architektur Kommunikation ausschließlich über Ethernet Trennung Anwendungssoftware und Web-Konfiguration/Diagnose Anwendungs-Paket enthält Konfigurationssoftware (indirekt als Web-Applikation, damit keine Versionsprobleme)
8
© Haller + Erne GmbH 2008 Software: IPM-Protokoll Header AFO-Name AFO-Beschreibung Zur Identifikation einer Arbeitsfolge, bzw. Schraubstelle Datenfelder Merkmale: gemessene Istwerte wie Moment, Winkel und Schwellmomentistwert Parameter: parametrierte Werte aus SE/KE, Sollwerte und Grenzwerte aber auch Parameter aus Datenbank (Schwellmomentsollwert) Parameter werden über KE+Kanal+Programm eindeutig identifiziert Kurven Kurven mit/ohne Stufen Kurvenfilter
9
© Haller + Erne GmbH 2008 Software: Grundsätzlicher Ablauf
10
© Haller + Erne GmbH 2008 Störmeldekonzept: Übersicht Kommunikationsteilnehmer Kommunikationsteilnehmer Server (IPM-Gateway) Zwischenebene (KEIPM/KGIPM) Schraubersteuerung Stations-SPS Kommunikationsverbindungen Profibus (Steuerungsebene) Ethernet (Daten und Schraubkurven) Zwischenspeicher Daten- und Kurvenspeicher in der Schraubersteuerung Zwischenspeicher in KEIPM/KGIPM (konfigurierbar, Tiefe n, hier = 1) Profibus n Ethernet
11

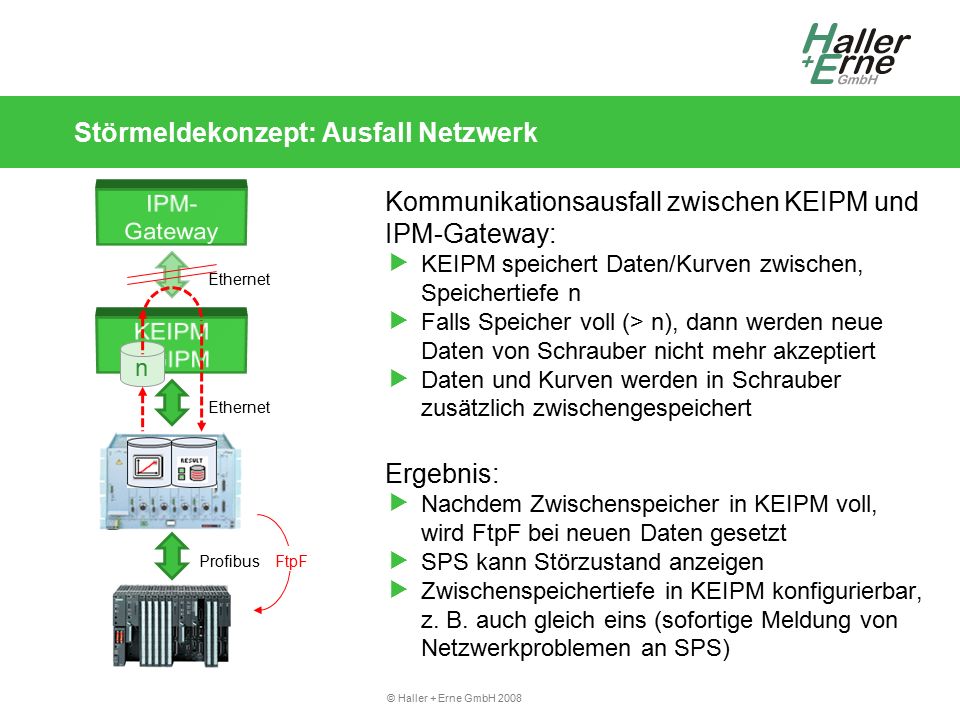

© Haller + Erne GmbH 2008 Störmeldekonzept: Ausfall Netzwerk Profibus n Ethernet FtpF Kommunikationsausfall zwischen KEIPM und IPM-Gateway: KEIPM speichert Daten/Kurven zwischen, Speichertiefe n Falls Speicher voll (> n), dann werden neue Daten von Schrauber nicht mehr akzeptiert Daten und Kurven werden in Schrauber zusätzlich zwischengespeichert Ergebnis: Nachdem Zwischenspeicher in KEIPM voll, wird FtpF bei neuen Daten gesetzt SPS kann Störzustand anzeigen Zwischenspeichertiefe in KEIPM konfigurierbar, z. B. auch gleich eins (sofortige Meldung von Netzwerkproblemen an SPS)
12
© Haller + Erne GmbH 2008 Störmeldekonzept: Ausfall KEIPM Profibus n Ethernet FtpF Kommunikationsausfall zwischen Schrauber und KEIPM: Daten und Kurven werden in Schrauber zwischengespeichert Falls Kommunikation längere Zeit ausfällt, dann gehen Kurvendaten verloren Ergebnis: FtpF wird bei neuen Daten gesetzt Kurven werden kurzzeitig zwischengespeichert Daten werden länger zwischengespeichert SPS kann Störzustand anzeigen
13
© Haller + Erne GmbH 2008 Störmeldekonzept: Diagnosemöglichkeiten Profibus n Ethernet KEIPM/KGIPM Anzeige des Kommunikationszustands nach „oben“ am Gerät, z. B. LED‘s an KG01/KG02 oder am Bildschirm (bei KEIPM) Weitergabe (indirekt) an Stations-SPS Schraubersteuerung Anzeige am Gerät (Systemfehler) durch LED‘s Weitergabe der Störinformation über Profibus an Stations-SPS (Fehlerbits und Fehlercodes) Weitere Möglichkeiten Aktive Störmeldungen über Netzwerk (SMTP, Prisma, …), falls brauchbares Meldesystem vorhanden Aktive Überwachung der Übertragungskette durch „Lebens“-Telegramme
14
© Haller + Erne GmbH 2008 KGIPM und KG02 Systemübersicht Übersicht KGIPM Übersicht KG02 KG02 im Schraubsystem 300/310 Software Softwarearchitektur Störmeldekonzept Inbetriebnahme und Konfiguration Lieferumfang Erstinbetriebnahme Backup und Restore Diagnose
15

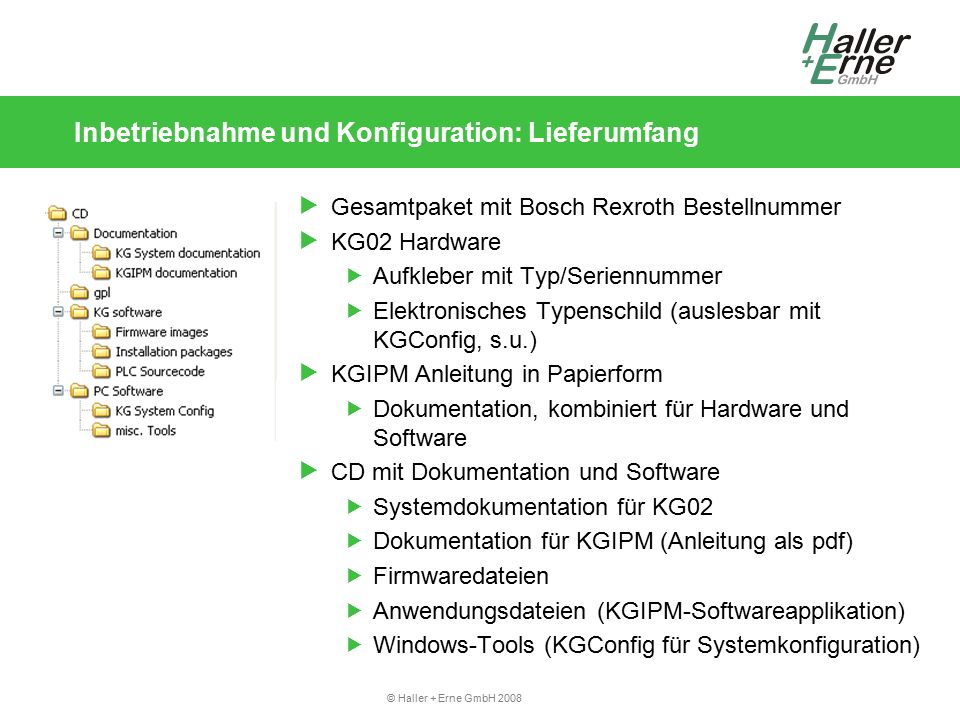

© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Lieferumfang Gesamtpaket mit Bosch Rexroth Bestellnummer KG02 Hardware Aufkleber mit Typ/Seriennummer Elektronisches Typenschild (auslesbar mit KGConfig, s.u.) KGIPM Anleitung in Papierform Dokumentation, kombiniert für Hardware und Software CD mit Dokumentation und Software Systemdokumentation für KG02 Dokumentation für KGIPM (Anleitung als pdf) Firmwaredateien Anwendungsdateien (KGIPM-Softwareapplikation) Windows-Tools (KGConfig für Systemkonfiguration)
16
© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Erstinbetriebnahme Übersicht: Schritt 1: Hardware KG02 einbauen, mit PC über Netzwerk verbinden Schritt 2: KGConfig KGConfig auf PC verwenden (Windows-Software von CD) Im Netzwerk nach KG‘s suchen (scannen) Systemparameter setzen (primär: Netzwerkparameter) Schritt 3: Webbrowser Webbrowser öffnen (über KGConfig mit „WebConfig“ oder manuell) (optional) Software installieren KGIPM konfigurieren
17
© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Erstinbetriebnahme Systemkonfiguration Elektronisches Typschild Netzwerk- parameter Geänderte Einstellungen Soft-SPS (deaktiviert für KGIPM) Datum und Uhrzeit
18
© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Erstinbetriebnahme Softwareinstallation (optional) IPKG: Software-Verwaltung für KG02 Software hochladen und installieren KGIPM-Software (CD!): he-kgipm_1.0.3_arm.ipk he-ke300dll_1.1_arm.ipk IP-Adresse der KG02
19
© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Erstinbetriebnahme Softwareversion prüfen IPKG: Software-Verwaltung für KG02 Versionen der installierten Software Scrollen, bis Installed application packages angezeigt wird. IP-Adresse der KG02 KGIPM ist bereits installiert und kann hier konfiguriert werden
20
© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Erstinbetriebnahme KGIPM konfigurieren Buttons für: Exportieren (backup), Importieren (restore), an KG02 senden und neu von KG02 laden Register für Status oder Konfiguration IP-Adresse der KG02 KGIPM Konfiguration starten Allgemeine KGIPM- Parameter Parameter für AFO- Konfiguration
21

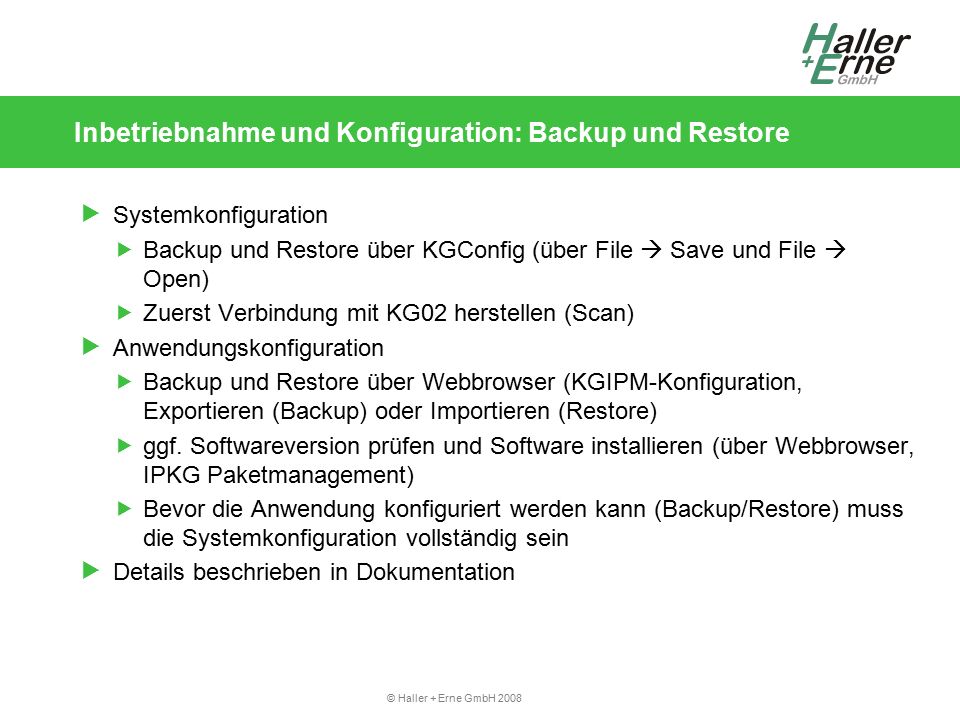

© Haller + Erne GmbH 2008 Inbetriebnahme und Konfiguration: Backup und Restore Systemkonfiguration Backup und Restore über KGConfig (über File Save und File Open) Zuerst Verbindung mit KG02 herstellen (Scan) Anwendungskonfiguration Backup und Restore über Webbrowser (KGIPM-Konfiguration, Exportieren (Backup) oder Importieren (Restore) ggf. Softwareversion prüfen und Software installieren (über Webbrowser, IPKG Paketmanagement) Bevor die Anwendung konfiguriert werden kann (Backup/Restore) muss die Systemkonfiguration vollständig sein Details beschrieben in Dokumentation
22
© Haller + Erne GmbH 2008 KGIPM und KG02 Systemübersicht Übersicht KGIPM Übersicht KG02 KG02 im Schraubsystem 300/310 Software Softwarearchitektur Störmeldekonzept Inbetriebnahme und Konfiguration Lieferumfang Erstinbetriebnahme Backup und Restore Diagnose
23
© Haller + Erne GmbH 2008 Diagnose: Hardware LED‘s an der KG02 zeigen den Betriebszustand Hochlauf LED‘s an den Ethernet-Ports flackern kurz (Lampentest) LED‘s A+B ausgeschaltet (ca. 5 sek) LED‘s A+B rot (ca. 1 sek) LED‘s A+B orange (ca. 10-15 sek) KGIPM aktiv LED A: Zustand Kommunikation KE/SE rot = Kommunikationsfehler grün = keine aktuellen Fehler LED B: Zustand Kommunikation mit IPM rot = Kommunikationsfehler grün = keine aktuellen Fehler Beide LED‘s werden jede Sekunde kurz ausgeschaltet um anzuzeigen, dass KGIPM noch „lebt“ LED‘s der Ethernetports: Grün = Link, orange = 100MBit
24
© Haller + Erne GmbH 2008 Diagnose: Netzwerk Alle Kommunikation mit dem KG02 erfolgt über das Netzwerk Schritt 1: Ethernet-Verbindungen prüfen Zustand der LED‘s am Ethernet prüfen (Link?) Erreichbarkeit prüfen (KGConfig, File Scan…) Ethernetkabel direkt zwischen PC und KG02 verwenden (Patchkabel oder Crosslink-Kabel ist beides OK) Schritt 2: TCP/IP prüfen KGConfig: TCP/IP-Einstellungen korrekt? Über Eingabeaufforderung: ping Webbrowser öffnen: eingeben Gegenstellen prüfen: ping, ping Schritt 3: KGIPM-Anwendung und Systemkonfiguration prüfen KGConfig: CoDeSys deaktiviert? Webbrowser: Ist KGIPM-Software installiert? Webbrowser: KGIPM-Status: Fehler aktiv?
25
© Haller + Erne GmbH 2008 Diagnose: KGIPM-Software Letzte Aktualisierung! KGIPM aktiv? Daten und Fehlerzähler Zustand von KGIPM Ereignisprotokoll Automatisch oder manuell aktualisieren Zuletzt gesendete IPM- Telegramme Informationen über IPM, KE (Kurven) und FTP-Daten
26
