1 1Petra Mutzel DAP2 SS09 Animation von Dijkstra Professor Dr. Petra Mutzel Lehrstuhl für Algorithm Engineering, LS11 Fakultät für Informatik, TU Dortmund 21. VO DAP2 SS Juli

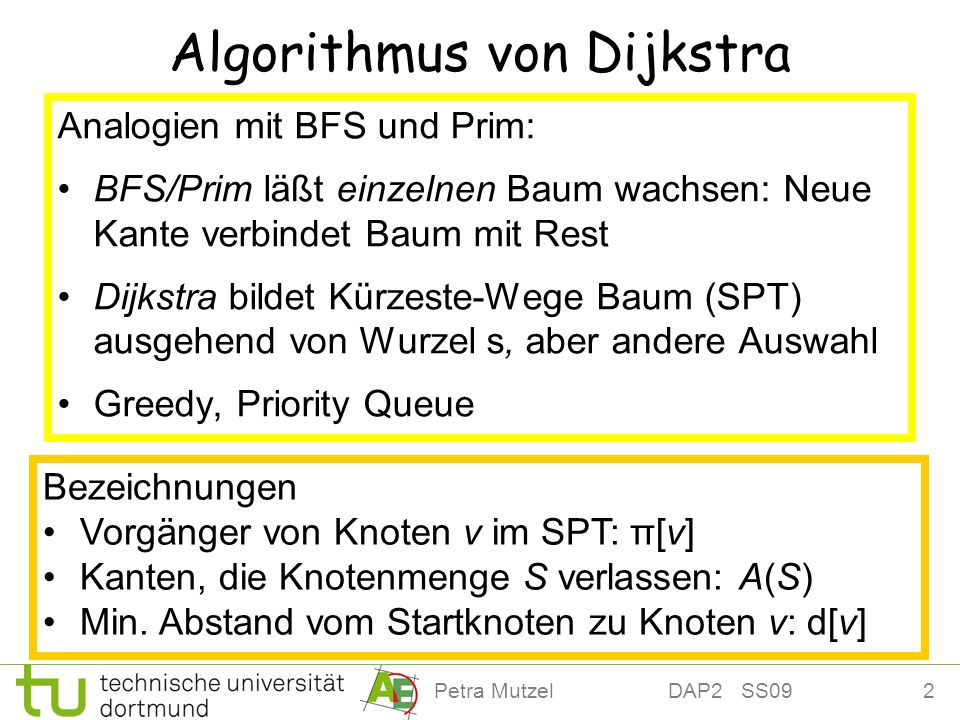

2 2Petra Mutzel DAP2 SS09 Algorithmus von Dijkstra Analogien mit BFS und Prim: BFS/Prim läßt einzelnen Baum wachsen: Neue Kante verbindet Baum mit Rest Dijkstra bildet Kürzeste-Wege Baum (SPT) ausgehend von Wurzel s, aber andere Auswahl Greedy, Priority Queue Bezeichnungen Vorgänger von Knoten v im SPT: π[v] Kanten, die Knotenmenge S verlassen: A(S) Min. Abstand vom Startknoten zu Knoten v: d[v]

3 3Petra Mutzel DAP2 SS09 Idee von Dijkstra S := {s} // S Knoten im SPT d[s] := 0; π[s] := nil // s Wurzel while A(S) ø do // erreichbare Knoten // Optimale Substruktur Sei e = (u, v) A(S) mit d[u] + w(e) minimal S := S {v} d[v] := d[u] + w(e) π[v] := u end while Realisierung durch PQ und edge scanning

4 4Petra Mutzel DAP2 SS09 Realisierung von Dijkstra Knotenmenge S: Kürzester Weg mit Länge d[v] bereits ermittelt Knotenmenge V \ S: Speichere vorläufige Werte für den Abstand zu s (obere Schranke (v) d[v]) in Priority Queue, und aktualisiere Priorität, falls günstigerer Weg gefunden wird, (s) = 0 1.Wähle mit E XTRACT M IN Knoten u mit minimalem Abstandswert. Start: (s) = d[s] = 0 2.Aktualisiere für ausgehende Kanten (u, v) Abstandswerte der Endknoten (Relaxieren) mit D ECREASE P RIORITY und Vorgänger π[v]

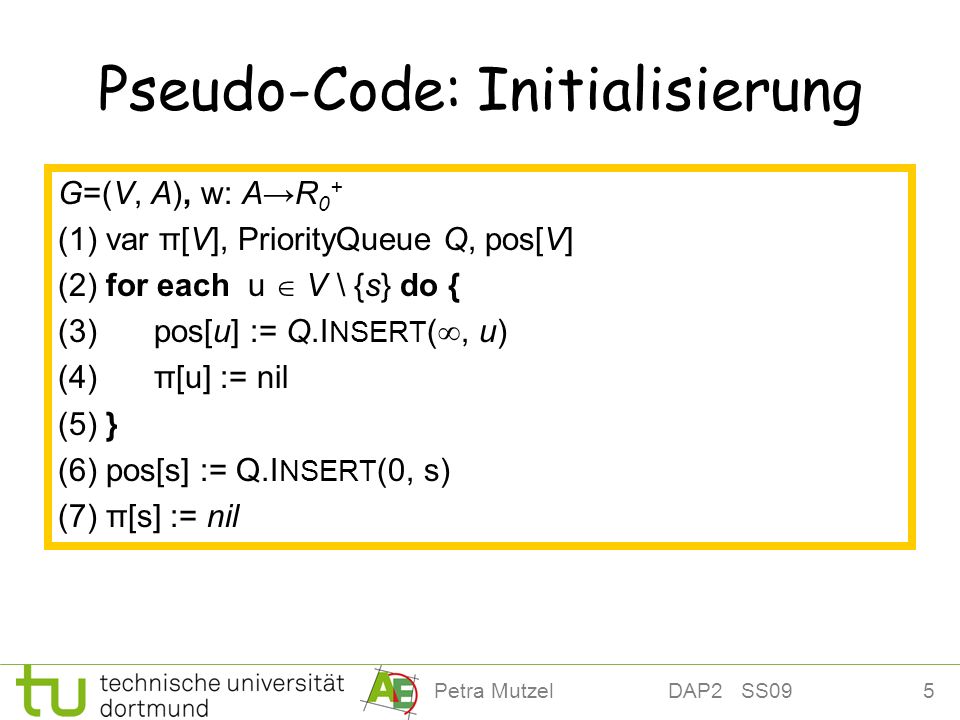

5 5Petra Mutzel DAP2 SS09 Pseudo-Code: Initialisierung G=(V, A), w: AR 0 + (1) var π[V], PriorityQueue Q, pos[V] (2) for each u V \ {s} do { (3) pos[u] := Q.I NSERT (, u) (4) π[u] := nil (5) } (6) pos[s] := Q.I NSERT (0, s) (7) π[s] := nil

6 6Petra Mutzel DAP2 SS09 Pseudo-Code (8) while not Q.ISEMPTY() do { (9) (d u, u ) := Q.EXTRACTMIN(); // d u Abstand s zu u (10) pos[u] := nil // Minimum entfernt (11)for all e = (u,v) A - (u) do { // Erreichbare Knoten (12) if d u +w(e) < Q.PRIORITY(pos[v]) then { (13)Q.DECREASEPRIORITY(pos[v], d u + w(e)) (14)π[v] := u (15) } (16) } (17) }

7 7Petra Mutzel DAP2 SS09 0 Algorithmus von Dijkstra s Priority Queue PQ: Knoten, Priorität Weglänge Kandidatenmenge K in PQ: Weg von s gefunden Abgeschlossene Knoten: Minimum aus PQ 1

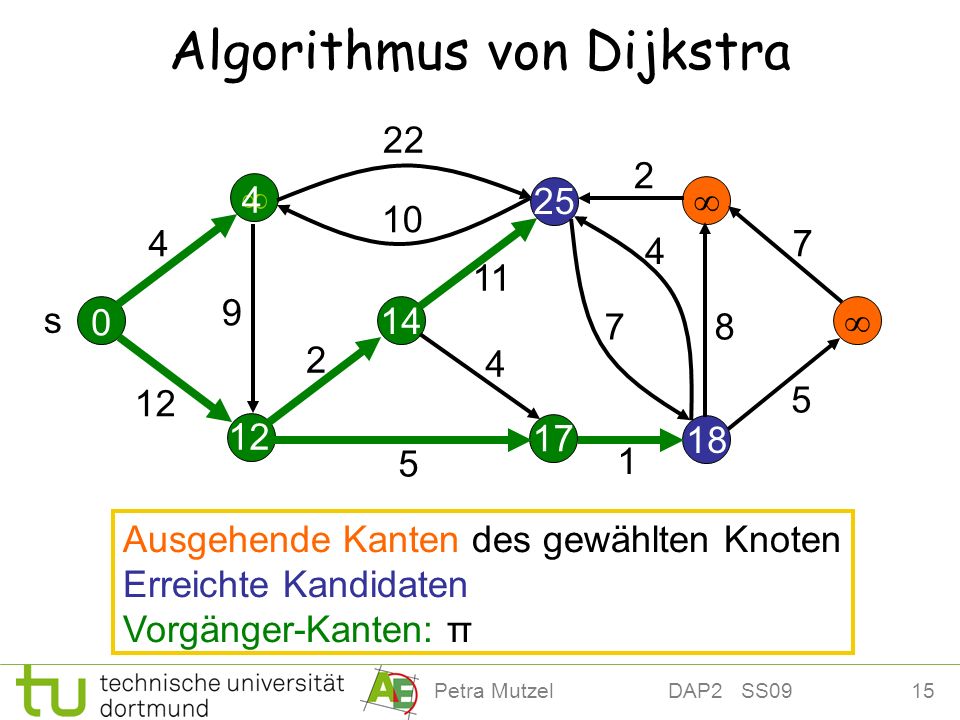

8 8Petra Mutzel DAP2 SS09 Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 12 1

9 9Petra Mutzel DAP2 SS09 Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π

10 10Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

11 11Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

12 12Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

13 13Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

14 14Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

15 15Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

16 16Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

17 17Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1

18 18Petra Mutzel DAP2 SS Algorithmus von Dijkstra s 0 4 Ausgehende Kanten des gewählten Knoten Erreichte Kandidaten Vorgänger-Kanten: π 1
