1 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 1 Solardachkataster Prof. Dr. Martina Klärle

2 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 2 Themen und Funktionen des Solardachkatasters Photovoltaik Solarthermie Interaktive Karte Wirtschaftlichkeit

3 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 3 Datengrundlagen

4 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 4 Methodik Mindestgröße Standortfaktoren f(x) Solar Exposition Neigung Verschattung Globalstrahlung Energiepotential Numerisch Karte

5 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 5 Globalstrahlung Sonnenstrahlung in Kilowattstunden (kWh) pro m² München ca. 1150 kWh/m² Frankfurt ca. 1050 kWh/m² Hamburg ca. 920 kWh/m²

6 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 6 Sehr gut geeignet (100-90%) Gut geeignet (90-80%) Geeignet (80-70%) Quelle: ELSOLAR 2

7 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 7 Verschattung 21. Januar 12 Uhr

8 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 8 Verschattung 21. Februar 12 Uhr

9 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 9 Verschattung 21. März 12 Uhr

10 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 10 Verschattung 21. April 12 Uhr

11 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 11 Verschattung 21. Mai 12 Uhr

12 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 12 Verschattung 21. Juni 12 Uhr

13 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 13 Verschattung 21. Juli 12 Uhr

14 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 14 Verschattung 21. August 12 Uhr

15 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 15 Verschattung 23. September 12 Uhr

16 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 16 Verschattung 21. Oktober 12 Uhr

17 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 17 Verschattung 21. November 12 Uhr

18 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 18 Verschattung 21. Dezember 12 Uhr

19 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 19 Das Ergebnis: ca. jedes dritte Gebäude in Frankfurt ist zumindest teilweise geeignet (89.000 von 230.000 Gebäude) Summe der geeigneten Dachfläche 569ha (ca. 20% der Dachfläche) Der Frankfurter Strombedarf kann zu 12,5% über die Solardächer gedeckt werden (2012 werden 0,2% des 5,7 TWh Verbrauchs mit Solarstrom gedeckt)

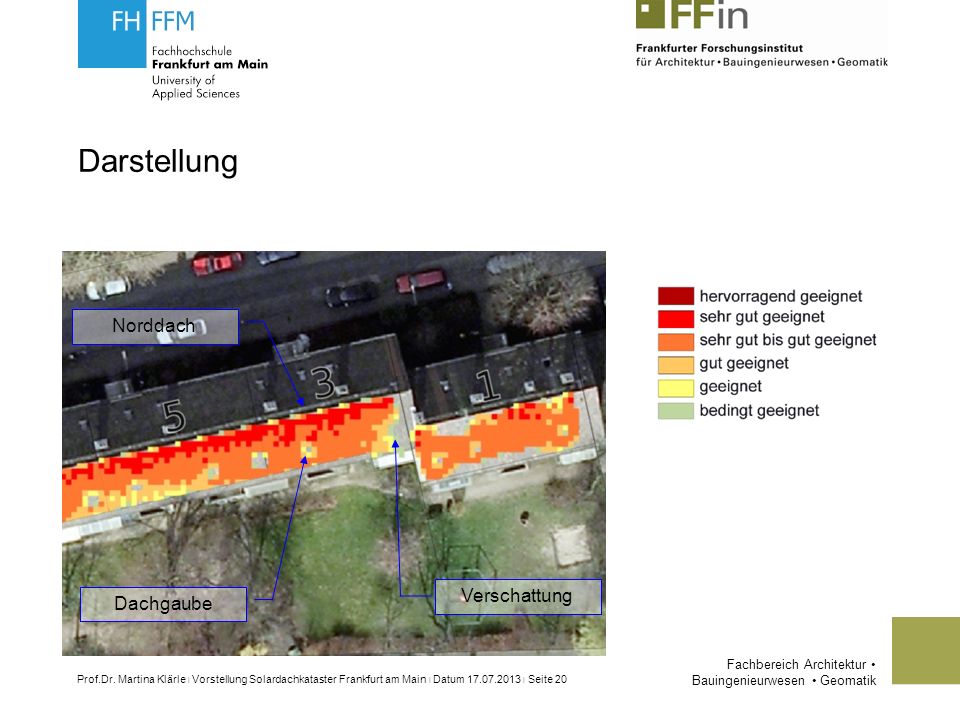

20 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 20 Darstellung Dachgaube Norddach Verschattung

21 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 21 Solardachpotenzial in Frankfurt Von 230.000 Gebäude sind 89.000 für PV geeignet. dies sind 569 ha PV-Modulfläche Von 230.000 Gebäude sind 89.000 für PV geeignet. dies sind 569 ha PV-Modulfläche Bei einem Wirkungsgrad von 15%: 717 GWh pro Jahr bei einem Strombedarf von 5,7 TWh pro Jahr 12,6 % ~ 424.000 t CO 2 Einsparung Bei einem Wirkungsgrad von 15%: 717 GWh pro Jahr bei einem Strombedarf von 5,7 TWh pro Jahr 12,6 % ~ 424.000 t CO 2 Einsparung

22 Fachbereich Architektur Bauingenieurwesen Geomatik Prof.Dr. Martina Klärle | Vorstellung Solardachkataster Frankfurt am Main | Datum 17.07.2013 | Seite 22 SolarDachFrankfurt – der Internetviewer www.frankfurt.de/solarkataster
