Verteilte Algorithmen und Datenstrukturen Kapitel 7: Dynamische Netzwerke für Routing Christian Scheideler WS 2009.

Ähnliche Präsentationen


Präsentation zum Thema: "Verteilte Algorithmen und Datenstrukturen Kapitel 7: Dynamische Netzwerke für Routing Christian Scheideler WS 2009."—  Präsentation transkript:

1 Verteilte Algorithmen und Datenstrukturen Kapitel 7: Dynamische Netzwerke für Routing Christian Scheideler WS 2009

2 Übersicht Problem: wie erhalten wir dynamische Netzwerke, in denen zeit- und speicher- effizient (d.h. idealerweise in logarithmischer Zeit ohne Verwendung von Routingtabellen) geroutet werden kann? Zwei grundlegende Methoden: Lokal-konsistente Methode Kontinuierlich-diskrete Methode

3 Grundlegende Methoden Lokal-konsistente Methode: reaktive Methode zur Stabilisierung von Netzen geeignet für Netze mit relativen Regeln Beispiel: sortierte Liste, in der jeder Knoten mit nächstem Vorgänger und Nachfolger verbunden sein soll Kontinuierlich-diskrete Methode: proaktive Methode zur Erhaltung von Netzen geeignet für Netze mit absoluten Regeln Beispiel: de Bruijn Graph, in der jeder Knoten x [0,1] mit Knoten an Positionen x/2 und (1+x)/2 verbunden sein soll (mehr Details folgen)

4 Lokal-konsistente Methode Selbststabilisierende Liste:

5 Lokal-konsistente Methode Regel für die Liste: Linearisierung Jeder Knoten macht das folgende: temporär stabil (d.h. lokal konsistent)

6 Lokal-konsistente Methode Probleme: Liste zu fragil für verteilte Systeme Durchmesser sehr hoch Alternativen: Selbststabilisierender Kreis Delaunay Graphen De Bruijn Graphen Skip Graphen

7 Lokal-konsistente Methode Selbststabilisierender Kreis: Linearisierung wie gehabt. Hat Knoten v keinen linken (bzw. rechten) Nachbarn, hält v zusätzlich Verbindung zum entferntesten rechten (bzw. linken) Nachbarn und erzeugt eine markierte Rückwärtskante zu sich. Hat Knoten w eine markierte Rückwärtskante zu einem Knoten v mit v w) und einen Nachbarn w´>w (bzw. w´

8 Lokal-konsistente Methode Probleme: Liste zu fragil für verteilte Systeme Durchmesser sehr hoch Alternativen: Selbststabilisierender Kreis Delaunay Graphen De Bruijn Graphen Skip Graphen

9 Lokal-konsistente Methode Delaunay Graph: A B

10 Delaunay Graph Gegeben: beliebige Punktmenge V 2 Verbindungsregel: verbinde alle Paare v,w V, für die es einen Kreis K durch v und w gibt, für den kein Punkt in V innerhalb von K ist (aber Punkte dürfen auf K liegen!) Beispiele: v w Kante {v,w} nicht in E v w Kante {v,w} in E

11 Delaunay Graph Spezialfälle:

12 Delaunay Graph V nichtdegeneriert: keine drei Punkte auf einer Linie keine vier Punkte auf einem Kreis Beobachtung: Für nichtdegenerierte Punktmengen V ist der Delaunay Graph eine planare Triangulierung von V.

13 Delaunay Graph Einfache Berechnung des Delaunay Graphen für eine Knotenmenge V 2 : 1. Für alle Knotenpaare {u,v} aus V: falls der (eindeutige) Kreis durch u und v mit Durchmesser ||u,v|| keinen anderen Knoten aus V enthält, dann füge die Kante {u,v} hinzu 2. Für alle Knotentripel {u,v,w} aus V, die nicht auf einer Gerade liegen: falls der (eindeutige) Kreis durch u, v und w keinen anderen Knoten aus V enthält, dann füge die Kanten {u,v}, {v,w} und {w,u} hinzu

14 Delaunay Graph Test für 1.: Knoten w innerhalb genau dann, wenn ||u,w|| 2 +||w,v|| 2 < ||u,v|| 2. u v w

15 Delaunay Graph Test für 2.: Knoten z innerhalb genau dann, wenn u v w z det x u y u x u 2 +y u 2 1 x v y v x v 2 +y v 2 1 x w y w x w 2 +y w 2 1 x z y z x z 2 +y z 2 1 > 0

16 Delaunay Graph Effiziente Berechnung des Delaunay Graphen für eine Knotenmenge V 2 : divide-and-conquer sortiere die Punkte in V aufsteigend gemäß ihrer x-Koordinate (und bei gleicher x-Koordinate nach y-Koordinate) rufe createDT(V) auf Algorithmus createDT(V): falls |V| 3 dann return trivialDT(V) L:= linke Hälfte der Knoten in V R:= rechte Hälfte der Knoten in V DT1:=createDT(L); DT2:=createDT(R) return stitchDT(DT1,DT2) Details z.B. in Geoff Leach. Improving worst-case optimal Delaunay triangulation algorithms, 4th Canadian Conf. on Computational Geometry, 1992.

17 Delaunay Graph ||u,v||: Euklidische Distanz zwischen u und v Definition 7.1: Ein Graph G=(V,E) über einer Punktmenge heißt Euklidischer Spanner, falls es eine Konstante c gibt und für jedes Paar v,w einen Weg p=(v=u 1,u 2,...,u k =w) von v nach w in G gibt mit ||p|| = i ||u i,u i+1 || c ||v,w|| Theorem 7.2: Der Delaunay Graph zu V ist ein Euklidischer Spanner mit c 2,42. Beweis: recht aufwändig und daher nicht Teil der Vorlesung

18 Delaunay Graph Problem: wie finde ich einen guten Pfad von s nach t in beliebigen Delaunay Graphen? Greedy Strategien: Distanz Routing: Knoten v bewegt Packet P zu dem Knoten w N(v) mit minimaler Distanz ||w,t|| v w t

19 Delaunay Graph Problem: wie finde ich einen guten Pfad von s nach t in beliebigen Delaunay Graphen? Greedy Strategien: Kompass Routing: Knoten v bewegt Packet P zu dem Knoten w N(v) mit minimalem Winkel = tvw v w t

20 Delaunay Graph Problem: wie finde ich einen guten Pfad von s nach t in beliebigen Delaunay Graphen? Greedy Strategien: Distanz Kompass Routing: Knoten v bestimmt zunächst die Knoten w,w´ N(v) mit kleinstem Winkel mit und gegen den Uhrzeigersinn zu t und routet Packet P zu dem Knoten w´´ {w,w´} mit minimaler Distanz ||w´´,t|| v w t w´

21 Delaunay Graph Definition 7.3: Eine Routingstrategie ist c-kompetitiv für einen Graph G, falls es für jedes Paar v,w einen Weg p=(v=u 1,u 2,...,u k =w) von v nach w in G gibt mit ||p|| = i ||u i,u i+1 || c d G (v,w) wobei d G (v,w) die Euklidische Länge eines kürzesten Weges von v und w in G ist. Theorem 7.4: Distanz Routing und Kompass Routing finden einen Pfad zum Ziel für beliebige Delaunay Graphen, aber nicht für beliebige planare Triangulierungen. Distanz Kompass Routing findet einen Pfad zum Ziel für beliebige planare Triangulierungen. Distanz Routing und Kompass Routing sind in Delaunay Graphen im Allgemeinen nicht c-kompetitiv für beliebige Konstanten c.

22 Delaunay Graph Offenes Problem: gibt es einen Greedy Algorithmus, der c-kompetitiv für beliebige Delaunay Graphen ist? Es gibt alternative c-kompetitive Routing Strategien, aber diese sind unschön, da sie manchmal den Graph (über Kreise oder Backtracking) explorieren müssen. Weiterhin zu lösen: wie erhalte ich einen Delaunay Graphen aus einem beliebigen Graphen.

23 Dynamischer Delaunay Graph Stabilisierungsregel: v temporär stabil Weiterleitung wie im Distanz Kompass Routing

24 Dynamischer Delaunay Graph N(v): aktuelle Nachbarschaft von Knoten v (inklusive v) Stabilisierungsregel: v berechnet Delaunay Graph G=(N(v),E(v)) zu N(v) Alle Knoten w mit (v,w) E(v): stabil D(v): Menge der stabilen Nachbarn v schlägt alle Kanten (u,w) E(v) vor mit u,w {v} D(v). Für alle w N(v)\D(v): v gibt Kante (v,w) an denjenigen Knoten u D(v) weiter, der beim Distanz Kompass Routing für die Nachbarschaft D(v) und Zielknoten w verwendet würde (bei Knoten u und u´ mit gleicher minimaler Distanz wird ein beliebiger von diesen beiden gewählt) Verallgemeinert Linearisierungsregel zu 2 Dimensionen.

25 Dynamischer Delaunay Graph Theorem 7.5: Für eine beliebige Punktmenge V 2 und einen beliebigen schwach zusammenhängenden Anfangsgraphen G=(V,E) benötigt die Stabilisierungsregel maximal O(n 3 ) Kommunikationsrunden, bis der Delaunay Graph erreicht ist. Beweis: Es ist nicht schwer einzusehen, dass der Delaunay Graph ein stabiler Graph für unsere Regel ist. Über alle Triangulierungen ist nur der Delaunay Graph stabil. Weiterhin gefährdet die Regel nicht den (schwachen) Zusammenhang. Beweis der Konvergenz: über Potenzialfunktion, die die Anzahl der Knoten w N(v) zählt, die die aktuelle Delaunay Nachbarschaft N(v) von v verbessern würden. Der gesamte Beweis ist recht aufwändig und wird hier nicht beschrieben.

26 Dynamischer Delaunay Graph Anwendung: Systeme, in denen ein Knoten einfach und schnell seine geographisch nächsten Nachbarn erreichen können soll. Delaunay Graphen auch anwendbar für 3 : statt Kreisen werden dann Kugeln für die Verbindung von Knoten verwendet.

27 Lokal-konsistente Methode Probleme: Liste zu fragil für verteilte Systeme Durchmesser sehr hoch Alternativen: Selbststabilisierender Kreis Delaunay Graphen De Bruijn Graphen Skip Graphen

28 De Bruijn Graph Knoten: (x 1,…,x d ) {0,1} d Kanten: (x 1,…,x d ) (0,x 1,…,x d-1 ) (1,x 2,…,x d-1 )

29 De Bruijn Graph Routing im de Bruijn Graph: Bitanpassung Anzahl Hops: maximal log n bei n Knoten. Dynamischer de Bruijn Graph: Weise jedem Knoten v einen zufälligen Punkt in [0,1) zu. Damit ist bei beliebiger Join-Leave Folge (die unabhängig von den gewählten Punkten ist) die Punktmenge V gleichverteilt über [0,1).

30 Dynamischer de Bruijn Graph Klassischer d-dim. de Bruijn Graph G=(V,E): V = {0,1} d E = { {x,y} | x=(x 1,…,x d ), y=(b,x 1,…,x d-1 ), b {0,1} beliebig} Betrachte (x 1,…,x d ) als 0.x 1 x 2 …x d [0,1), d.h = 1 (1/2) + 0 (1/4) + 1 (1/8) Setze d

31 Dynamischer de Bruijn Graph Klassischer d-dim. de Bruijn Graph G=(V,E) V = {0,1} d E = { {x,y} | x=(x 1,…,x d ), y=(b,x 1,…,x d-1 ), b {0,1} beliebig} Ergebnis für d : V = [0,1) E = { {x,y} [0,1) 2 | y=x/2, y=(1+x)/2 }

32 Dynamischer de Bruijn Graph Kontinuierlicher de Bruijn Graph: V = [0,1) E = { {x,y} [0,1) 2 | y=x/2, y=(1+x)/2 } Verwendung für lokal-konsistente Methode: Jeder Knoten v simuliert drei Knoten mit Punkten v, v/2 und (1+v)/2. Jeder Knoten v führt eine erweiterte Lineari- sierungsregel mit diesen drei Punkten durch, um eine sortierte Liste über all diese Punkte zu formen.

33 Dynamischer de Bruijn Graph Erweiterte Linearisierungsregel: Knoten v verwaltet drei Punkte v, v/2 und (1+v)/2 mit unabhängigen Nachbarschaften, auf die v die Linearisierungsregel anwendet. Sollte ein Punkt x {v,v/2,(1+v)/2} keinen linken bzw. rechten Nachbarn kennen, der aber einem anderen Punkt bekannt ist, dann wird sich x zusätzlich mit dem nächsten dieser Nachbarn verbinden. v v/2 yv y x

34 Dynamischer de Bruijn Graph Erweiterte Linearisierungsregel: Knoten v verwaltet drei Punkte v, v/2 und (1+v)/2 mit unabhängigen Nachbarschaften, auf die v die Linearisierungsregel anwendet. Sollte ein Punkt x {v,v/2,(1+v)/2} keinen linken bzw. rechten Nachbarn kennen, der aber einem anderen Punkt bekannt ist, dann wird sich x zusätzlich mit dem nächsten dieser Nachbarn verbinden. v v/2 y x y´v v/2 y x y´

35 Dynamischer de Bruijn Graph Erweiterte Linearisierungsregel: Knoten v verwaltet drei Punkte v, v/2 und (1+v)/2 mit unabhängigen Nachbarschaften, auf die v die Linearisierungsregel anwendet. Sollte ein Punkt x {v,v/2,(1+v)/2} keinen linken bzw. rechten Nachbarn kennen, der aber einem anderen Punkt bekannt ist, dann wird sich x zusätzlich mit dem nächsten dieser Nachbarn verbinden. v v/2 x v x keine Nachbarn

36 Dynamischer de Bruijn Graph Theorem 7.6: Die erweiterte Linearisierungs-regel transformiert jeden schwach zusam-menhängenden Graphen in O(n 2 ) Runden in eine doppelt verkettete sortierte Liste über alle Punkte. Beweis: ähnlich zum einfachen Linearisierungs-beweis. Vermutung: Konvergenzzeit viel schneller (z.B. mit zusätzlicher Regel, dass ein Nachbar w immer an den nächstliegenden der Punkte {v,v/2,(1+v)/2} zur Linearisierung verwiesen wird) Problem: wie können wir in so einer Liste effizienter als in Zeit O(n) routen?

37 Dynamischer de Bruijn Graph Routing im klassischen de Bruijn Graph: (x 1,...,x d ) (y d,x 1,...,x d-1 ) (y d-1,y d,x 1,...,x d-2 )... (y 1,...,y d ) Routing im dynamischen de Bruijn Graph: (x 1,x 2,...) (y d,x 1,x 2,...) möglich, ohne den Knoten zu wechseln, da (y d,x 1,x 2,...) entweder x/2 oder (1+x)/2 ist. Dann aber Wechsel auf Knoten notwendig mit Originalpunkt (y d,x 1,x 2,...). Dazu reicht die Suche entlang der linearen Liste. x x simulierter KnotenOriginalknoten falls Idealpunkt rechts

38 Dynamischer de Bruijn Graph Routing im klassischen de Bruijn Graph: (x 1,...,x d ) (y d,x 1,...,x d-1 ) (y d-1,y d,x 1,...,x d-2 )... (y 1,...,y d ) Routing im dynamischen de Bruijn Graph: (x 1,x 2,...) (y d,x 1,x 2,...) möglich, ohne den Knoten zu wechseln, da (y d,x 1,x 2,...) entweder x/2 oder (1+x)/2 ist. Dann aber Wechsel auf Knoten notwendig mit Originalpunkt (y d,x 1,x 2,...). Dazu reicht die Suche entlang der linearen Liste. x x simulierter KnotenOriginalknoten falls Idealpunkt links

39 Dynamischer de Bruijn Graph Beispiel: klassisch: dynamischer de Bruijn Graph: 0 1Start 0 1 Idealpunkte für Routing im dynamischen de Bruijn Graph

40 Dynamischer de Bruijn Graph Routing im klassischen de Bruijn Graph: (x 1,...,x d ) (y d,x 1,...,x d-1 ) (y d-1,y d,x 1,...,x d-2 )... (y 1,...,y d ) Routing im dynamischen de Bruijn Graph: für jeden Schritt im klassischen de Bruijn Graphen zwei Phasen: (1) ein virtueller Schritt und (2) Suche nach nächstem Originalknoten in Richtung der Idealposition am Ende (d.h. nach d Phasen), Suche nach Zielknoten entlang Liste Lemma 7.7: Die Anzahl der Suchschritte pro Phase ist erwartungs- gemäß konstant. Beweis: Übung. Theorem 7.8: Das Routing im dynamischen de Bruijn Graph benötigt erwartungsgemäß O(log n) Schritte, um von einem Startknoten zu einem beliebigen Zielknoten zu gelangen (sofern die Knoten eine konstante Approximation von n haben).

41 Dynamischer de Bruijn Graph Routing im klassischen de Bruijn Graph: (x 1,...,x d ) (y d,x 1,...,x d-1 ) (y d-1,y d,x 1,...,x d-2 )... (y 1,...,y d ) Routing im dynamischen de Bruijn Graph: für jeden Schritt im klassischen de Bruijn Graphen zwei Phasen: (1) ein virtueller Schritt und (2) Suche nach nächstem Originalknoten in Richtung der Idealposition am Ende (d.h. nach d Phasen), Suche nach Zielknoten entlang Liste Lemma 7.7: Die Anzahl der Suchschritte pro Phase ist erwartungs- gemäß konstant. Beweis: Übung. Theorem 7.8: Das Routing im dynamischen de Bruijn Graph benötigt erwartungsgemäß O(log n) Schritte, um von einem Startknoten zu einem beliebigen Zielknoten zu gelangen (sofern die Knoten eine konstante Approximation von n haben). Problem: Wie kann d(=log n) ermittelt werden?

42 Dynamischer de Bruijn Graph Problem: finde gute Abschätzung d´ von d=log n, wobei n die aktuelle Anzahl der Peers im System ist. Idee: Startknoten s betrachtet nächsten Nachfolger v entlang der sortierten Liste. Man kann zeigen, dass für alle Startknoten s gilt: |s-v| [1/n 3,3 (log n)/n] mit Wahrscheinlichkeit mindestens 1-1/n. In diesem Fall ist -log|s-v| [3 log n, (log n)/2] Setzen wir also d´=-2 log|s-v|, dann ist d´ log n und d´= (log n), was für unser Routing reicht. D.h. wir können d´ für die Simulation des klassischen de Bruijn Routings im dynamischen de Bruijn Graph verwenden.

43 Dynamischer de Bruijn Graph Anwendung: Peer-to-Peer DNS System Jeder Peer v hat Namen name(v) Pseudozufälliger Punkt des Peers in [0,1): h(name(v)), wobei h eine pseudozufällige (z.B. kryptographische) Hashfunktion ist Damit Lookup(name) effizient realisierbar, das für einen Benutzernamen die IP- Adresse zurückliefert, indem eine Anfrage zu h(name) geschickt wird.

44 Lokal-konsistente Methode Probleme: Liste zu fragil für verteilte Systeme Durchmesser sehr hoch Alternativen: Selbststabilisierender Kreis Delaunay Graphen De Bruijn Graphen Skip Graphen

45 Skip Graph Jeder Knoten v hat einen beliebigen eindeutigen Namen v.id und eine zufällige Bitkette v.rs pre i (v): erste i Bits von v.rs Skip Graph Regel: Für jeden Knoten v und jedes i IN 0 : v hat eine Kante zum nächsten Nachfolger und Vorgänger w (bezüglich.id ) mit pre i (w) = pre i (v)

46 Skip Graph Knoten v mit v.rs=0… Knoten v mit v.rs=1… max.id min.id

47 Skip Graph Hierarchische Sicht: sortierte Listen von Knoten mit gemeinsamem Präfix log n) Grad, (log n) Durchmesser, (1) Expansion mit hoher Wkeit

48 Skip Graph Problem: Original Skip Graph erlaubt keine lokale Überprüfung der korrekten Topologie. Aus Sicht von v und w sind Skip Graph Regeln erfüllt w v

49 Skip+ Graph Problem: Original Skip Graph erlaubt keine lokale Überprüfung der korrekten Topologie Lösung: erweitere Verbindungen Für jeden Knoten v sei succ i (v,b), b {0,1}: nächster Nachfolger von v mit Präfix pre i (v) b pred i (v,b), b {0,1}: nächster Vorgänger von v mit Präfix pre i (v) b range i (v)=[min b pred i (v,b), max b succ i (v,b)] v hat Kanten zu allen Knoten w range i (v) mit pre i (w) = pre i (v) Resultat: SKIP+ Skip Graph: range i (v)=[pred i (v),succ i (v)]

50 Skip+ Graph log n) Grad, (log n) Durchmesser, (1) Expansion mit hoher Wkeit

51 Dynamischer Skip+ Graph Kante (u,v) stabil: SKIP+ Kante aus der Sicht von u sonst heißt (u,v) temporär flag F(v): Indikator in u, ob (u,v) stabil Regel 1a: erzeuge Rückwärtskanten uv stabil uv

52 Dynamischer Skip+ Graph Regel 1b/c: erzeuge neue stabile Kanten Bedingungen: u muss periodisch Ranges seiner Nachbarn erfragen, damit 1b/c durchführbar ist. u v w w.id range i (v) u v w bc

53 Dynamischer Skip+ Graph Regel 2: leite temporäre Kanten weiter Bedingungen: Es gibt kein i mit pre i (u)=pre i (v) und v range i (u). Sei i der maximale Wert, für den pre i (u)=pre i (v). Dann muss pre i+1 (w)=pre i+1 (v) für den Knoten w sein, an den v weitergeleitet wird. So ein Knoten w existiert immer, da v range i (u). u v w (längerer Präfix Match) temp stabil u v w

54 Dynamischer Skip+ Graph Regel 3a: erzeuge alles Wenn u seine stabile Nachbarschaft verändert (d.h. eine vorher stabile Kante zu einem Knoten v ist jetzt temporär, was über F(v) erkennbar ist), dann initiiert u insert(v,w) für alle Nachbarn v,w von u u v1v1 v2v2 v3v3 vkvk … u v1v1 v2v2 v3v3 vkvk … Knoten formen Clique

55 Dynamischer Skip+ Graph Regel 3b: linearisiere u verbindet alle stabilen Nachbarn in jeder Ebene i zu einer sortierten Liste. u v1v1 v2v2 v3v3 vkvk stabil … u v1v1 v2v2 v3v3 vkvk stabl … stabil

56 Dynamischer Skip+ Graph Jeder Knoten u befolgt 6 Regeln: Regel 1a: erzeuge Rückwärtskanten zu u Regeln 1b und 1c: führe stabile Kanten zwischen Nachbarn von u ein Regel 2: leite temporäre Kanten weiter Regel 3a: erzeuge Kanten zwischen allen Nachbarpaaren, wenn sich stabile Nachbarschaft verändert Regel 3b: linearisiere stabile Nachbarschaft

57 Dynamischer Skip+ Graph Theorem 7.9: Für jeden schwach zusammen- hängenden Graph etablierenden die Regeln den Skip+ Graph in O(log 2 n) Runden m.h.W. Beweis: SEHR aufwändig Theorem 7.10: Eine Join oder Leave Operation im perfekten SKIP+ Graph erfordert maximal O(log 4 n) Arbeit. Beweis: aufwändig

58 Dynamischer Skip+ Graph Beweis von Theorem 7.9: Bottom-up Phase: Zusammenhangskom- ponenten formen sich für jeden Präfix

59 Dynamischer Skip+ Graph Beweis von Theorem 7.9: Top-down Phase: Komp. werden sortiert

60 Dynamischer Skip+ Graph Beweis von Theorem 7.10: Join Ereignis: neuer Knoten u mit Kante (u,v) Regel 1a: Kante (v,u) Regel 2: u wird weitergeleitet Regeln 1abc und 3ab: integrieren u an richtiger Position Leave Ereignis: Knoten u verlässt Skip+ nur alte Nachbarn von u müssen stabile Nachbarschaft anpassen das geschieht über Regeln 1abc und 3ab. Vermutung: Regel 3a nicht notwendig.

61 Lokal-konsistente Methode Fazit: Kann zu Regeln für selbststabilisierende Netzwerke führen. Nicht für alle Netzwerke anwendbar, da manche nicht lokal auf korrekte Topologie überprüfbar sind (z.B. Skip Graphen)

62 Übersicht Problem: wie erhalten wir dynamische Netzwerke, in denen zeit- und speicher- effizient (d.h. idealerweise in logarithmischer Zeit ohne Verwendung von Routingtabellen) geroutet werden kann? Zwei grundlegende Methoden: Lokal-konsistente Methode Kontinuierlich-diskrete Methode

63 Übersicht Kontinuierlich-diskrete Methode: Grundlegendes Prinzip Moderierte Netze vs. Peer-to-Peer Netze Selbststabilisierung Moderator

64 Kontinuierlich-diskrete Methode V: Menge der Peers, U: virtueller Raum Jedem v V sei eine Region R(v) U zugewiesen Sei F eine Familie von Funktionen f:U U {v,w} Kante [R(v) F(R(v))] [R(w) F(R(w))] Kanten beidseitig gerichtet da symmetrisch

65 Kontinuierlich-diskrete Methode V: Menge der Peers, U: virtueller Raum Jedem v V sei eine Region R(v) U zugewiesen Sei F eine Familie von Funktionen f:U U Sei E F ={ {x,y} | x,y U, f F: y=f(x)} Sei E F (V)={ {v,w} | v,w V mit [R(v) F(R(v))] [R(w) F(R(w))] } Für S U sei N(S)={ y U\S | x S: {x,y} E F } (U,E F ) ist zusammenhängend, falls für alle S U N(S) ist. Lemma 7.10: Falls (U, E F ) zusammenhängend ist und U v R(v)=U, dann ist auch (V,E F (V)) zusammenhängend.

66 Kontinuierlich-diskrete Methode Lemma 7.10: Falls (U, E F ) zusammenhängend ist und U v R(v)=U, dann ist auch (V,E F (V)) zusammenhängend. Beweis: Angenommen, (U, E F ) ist zusammenhängend und U v R(v)=U, aber (V,E F (V)) ist nicht zusammenhängend. Dann gibt es eine Menge V´ V, so dass keine Kante V´ verlässt. Sei R´= U vV´ R(v) und R´´= U vV\V´ R(v). Ist R´=U, dann ist R´´ R´, d.h. es muss ein v V´ und w V\V´ geben mit R(v) R(w). Damit wäre aber {v,w} E F (V), ein Widerspruch. Ist R´ U, dann ist N(R´) und N(R´) R´´, d.h. es muss ein v V´ und w V\V´ geben mit F(R(v)) R(w). Damit wäre aber {v,w} E F (V), was auch zum Widerspruch führt.

67 Kontinuierlich-diskrete Methode Routingstrategie: simuliere Routing im kontinuierlichen Graphen im diskreten Graphen Konkret: Sei p=(x 1,x 2,...,x k ) Pfad in (U,E F ) mit x i+1 =f(x i ) für ein f F. Für jedes i gibt es ein v i V, so dass x i R(v i ). Wegen der Verbindungsregel ist damit q=(v 1,v 2,...,v k ) ein Pfad in (V,E F (V)).

68 Kontinuierlich-diskrete Methode Grundlegende Fragen: Wie bilde ich Peers auf Regionen ab? Welche Familie F sollte ich wählen?

69 Kontinuierlich-diskrete Methode Nimm eine klassische Netzwerkfamilie (Hypercube, de Bruijn graph,…) Konvertiere sie in eine kontinuierliche Form durch Umwandlung der Knotenmenge in U und der Kantenmenge in eine Funktions- menge F Bilde dann die Peers auf Regionen in U ab, um mit den Regeln oben einen diskreten Graphen zu erhalten.

70 Hypercube Klassischer Hypercube: V: Knoten mit Labeln (x 1,…,x d ) {0,1} d E: i: (x 1,…,x d ) (x 1,..,1-x i,..,x d ) Kontinuierliche Version des Hypercube: Interpretiere (x 1,…,x d ) als z= i x i /2 i d : U=[0,1) Familie F: i>0 sei f i + (x) = x+1/2 i, f i - (x) = x-1/2 i (mod 1)

71 Hypercube Kontinuierlicher Hypercube: U=[0,1) F: i>0 sei f i + (x) = x+1/2 i, f i - (x) = x-1/2 i (mod 1) Routingstrategie für zwei Punkte x,y [0,1): (x 1,x 2,x 3,…) (y 1,x 2,x 3,…) (y 1,y 2,x 3,…) (y 1,y 2,y 3,x 4,…) …

72 Hypercube Routingstrategie für zwei Punkte x,y [0,1): (x 1,x 2,x 3,…) (y 1,x 2,x 3,…) (y 1,y 2,x 3,…) (y 1,y 2,y 3,x 4,…) … Resultat: in k Schritten bis auf 1/2 k Abstand am Ziel Sind (y 1,…,y k,x k+1,…) und y beide in der Region R(v) eines Knotens v, terminiert das Routing im diskreten Fall

73 De Bruijn Graph Klassischer de Bruijn graph: V: Knoten mit Labeln (x 1,…,x d ) {0,1} d E: (x 1,…,x d ) (0,x 1,…,x d-1 ), (1,x 1,…,x d-1 ) Kontinuierlicher de Bruijn graph: Interpretiere (x 1,…,x d ) as z= i x i /2 i d : U=[0,1) F: f 0 (x) = x/2, f 1 (x) = (1+x)/2

74 De Bruijn Graph Kontinuierlicher de Bruijn graph: U=[0,1) F: f 0 (x) = x/2, f 1 (x) = (1+x)/2 Routingstrategie für zwei Punkte x,y [0,1): (x 1,x 2,x 3,…) (z 1,x 1,x 2,…) (z 2,z 1,x 1,…) (z 3,z 2,z 1,x 1,…) … (z 3,z 2,z 1,y 1,…) (z 2,z 1,y 1,…) (z 1,y 1,y 2,…) (y 1,y 2,y 3,…) für ein geeignetes Zwischenziel z [0,1) (zufällig gewählt: ähnlich zu Valiants Trick) Zur Erinnerung: Kanten sind beidseitig gerichtet, also Vor- und Zurückrouting möglich.

75 Gabber-Galil Graph Klassischer Gabber-Galil Graph: V: Knoten mit Labeln (x,y) {0,…,n-1} 2 E: (x,y) (x,x+y),(x,x+y+1), (x+y,y), (x+y+1,y) (mod n) Kontinuierlicher Gabber-Galil Graph: N : U=[0,1) 2 F: f 1 (x,y)=(x,x+y), f 2 (x,y)=(x+y,y) (mod 1)

76 Regionsabbildung Moderierte Netzwerke: wir beschränken uns auf U=[0,1) d für ein festes d rekursives Labeling + hierarchische Dekomposition Peer-to-Peer Netzwerke: Beschränkung auf U=[0,1) konsistentes Hashing Moderator

77 Moderierte Netzwerke Moderator dirigiert alle Join und Leave Anfragen. Alle anderen Operationen werden durch Peers gehandhabt. Moderator

78 Moderierte Netzwerke Moderator dirigiert alle Join und Leave Anfragen. Alle anderen Operationen werden durch Peers gehandhabt. Anforderungen: Moderator speichert nur polylog Information über das System. Join und Leave Operationen mit konstanter Arbeit und Zeit für Moderator.

79 Moderierte Netzwerke Grundlegender Ansatz: Platziere Peers auf Punkten des [0,1)-Rings Verbinde benachbarte Peers des Rings 01

80 Rekursives Labeling Vergib Labels an Peers in folgender Ordnung: … Interpretiere sie als Binärkodierung einer reellen Zahl in [0,1): x v = i b i /2 i

81 Rekursives Labeling Join & Leave ähnlich zur Cut&Paste Strategie: Peer initiiert Join (n Knoten im System): bekommt (n+1)-ten Label in der Liste Peer v initiiert Leave: Peer mit n-tem Label bekommt vs Position

82 Verwaltung eines Kreises v: Peer mit n-tem Label Moderator: speichert pred(v), v, succ(v), succ(succ(v)) Join und Leave Operationen: Siehe Subj-Ring.cpp

83 Verwaltung eines Kreises Join Operation für Knoten u: Der Moderator stellt u succ(v) und succ(succ(v)) vor und umgekehrt, damit sich u zwischen succ(v) und succ(succ(v)) in den Kreis integrieren kann. Der Moderator fragt gleichzeitig succ(succ(v)) nach dessen Nachfolger, um seine Verbindungen zu aktualisieren. Anzahl Kommunikationsrunden: konstant

84 Verwaltung eines Kreises Leave Operation für Knoten u: u informiert den Moderator und teilt ihm pred(u) und succ(u) mit. Der Morator stellt v pred(u) und succ(u) vor und umgekehrt, um v an die Stelle von u zu setzen. Gleichzeitig stellt der Moderator pred(v) succ(v) vor und umgekehrt, um die Lücke bei v zu schließen. Außerdem erfragt der Moderator von pred(v) den Vorgänger w=pred(pred(v)) und von w dessen Vorgänger pred(w). Damit kann der Moderator seine Verbindungen mit w als neuem Knoten v mit größtem Label aktualisieren. Anzahl Kommunikationsrunden: konstant

85 Hierarchische Dekomposition Betrachte beliebigen Raum U=[0,1) d Hierarchischer Dekompositions- baum zu U: U

86 Hierarchische Dekomposition

87 Hierarchische Dekomposition Lemma 7.11: Volumina der Regionen unterscheiden sich höchstens um Faktor 2. Regionen sind paarweise disjunkt. Die Vereinigung der Regionen ergibt U. Beweis: Induktion Kombiniere dies mit einer beliebigen Familie F von Funktionen.

88 Join Operation uv

89 Join Operation Verbindungsregel: {v,w} E F (V) [R(v) F(R(v))] [R(w) F(R(w))] R(v) R alt (u) Also ist [R(v) F(R(v))] [R alt (u) F(R alt (u))] und damit N(v) N alt (u) v muss also lediglich u kontaktieren, um alle Verbindungen zu erhalten. uv

90 Leave Operation uv

91 Leave Operation uv Verbindungsregel: {v,w} E F (V) [R(v) F(R(v))] [R(w) F(R(w))] R neu (u)=R alt (u) R(v) Also ist N neu (u)=N alt (u) N(v) u muss also lediglich Kanten von v übernehmen, um alle Verbindungen zu erhalten.

92 Moderierte Netzwerke Spezialfall dynamischer Baum: Realisiere Dekompositionsbaum als Baum auf dem geordneten Kreis

93 Moderierte Netzwerke Spezialfall dynamischer Baum: Join: neuer Knoten muss lediglich mit Nachfolger oder Vorgänger im Kreis verbunden werden Subj-Tree.cpp

94 Moderierte Netzwerke Theorem 7.12: Für jedes moderierte Netz- werk basierend auf dem kontinuierlich- diskreten Ansatz: Moderator muss nur konstant viele Verbindungen zum Netzwerk halten. Join/Leave kann in konstanter Zeit und Arbeit für Moderator durchgeführt werden. Join/Leave kann in konstanter Zeit für Peers durchgeführt werden

95 Moderierte Netzwerke Schnellere Integration von Peers: Moderator verwaltet Verbindungen zu nächsten 2k Vorgängern und k+1 Nachfolgern von Knoten v mit höchstem Label. Jeder Peer hat Verbindung zum direkten und dem k-ten Vorgänger und Nachfolger. v

96 Moderierte Netzwerke Fehlertoleranz: Region eines Peers ist sein Label – k Bits k=2 reicht für Ausfall von einem Peer Label 011 Region R(v) v

97 Moderierte Netzwerke Sybil Attacke: Join Anfragen einer Schwemme von gegeneri- schen Peers Resistenz gegen Sybil Attacken: Peers behalten ihre alten Verbindungen bei. Damit Grad nur logarithmisch größer als alter Grad. (Übung) Dann ist oberer Teil des Netzes imun gegenüber Veränderungen unten Gegnerische Peers

98 Regionsabbildung Moderierte Netzwerke: wir beschränken uns auf U=[0,1) d für ein festes d rekursives Labeling + hierarchische Dekomposition Peer-to-Peer Netzwerke: Beschränkung auf U=[0,1) konsistentes Hashing Moderator

99 Peer-to-Peer Netzwerk Wir beschränken uns auf U=[0,1). Jeder Peer hat zufälligen Punkt in [0,1). Peer v besitzt Region [v,succ(v)). Punktzuweisungsstrategien: Chord: kryptographische Hashfunktion CAN: zufällige Nummer 01

100 Join Operation Neuer Knoten u wählt zufällige Position x. Route zum Knoten v, der x besitzt. Da R(u) R alt (v), kann v alle Verbindungen zu u transferieren, die u braucht. 01 u v

101 Leave Operation Ein Knoten, der das Netzwerk verlässt, transferiert seine Verbindungen zum Vorgänger. Robustheit gegenüber Ausfällen: wende kontinuierlich-diskrete Methode auf R k (v) an mit R k (v) := Vereinigung von R(v) und den Regionen der k nächsten Nachfolger von v 01

102 Kontinuierlich-Diskrete Methode Effiziente Umsetzung von Join & Leave: Peers verwalten zusätzlich zu den Verbindun- gen bzgl. F einen sortierten Basiskreis, so dass Vorgänger und Nachfolger einfach zu ermitteln sind. 1 0

103 Kontinuierlich-Diskrete Methode Kontinuierlicher de Bruijn Graph: V = [0,1) E = { {x,y} [0,1) 2 | y=x/2, y=(1+x)/2 } 01 Seien f 0 (x)=x/2 und f 1 (x)=(1+x)/2. Betrachte R 0 (v)=f 0 (R(v)) und R 1 (v)=f 1 (R(v)). R 1 (v)R(v)R 0 (v)

104 Kontinuierlich-Diskrete Methode Verknüpfungsregel: Kreiskanten: Peer v verbindet sich mit pred(v) und succ(v) in [0,1) De Bruijn Kanten: Peer v verbindet sich mit allen Peers w, für die sich R(v) R 0 (v) R 1 (v) mit R(w) R 0 (w) R 1 (w) überlappt. Theorem 7.13: Das dynamische de Bruijn Netzwerk hat Grad O(log n) und Durchmesser O(log n) m.h.W. Beweis: Grad: der erwartete Grad eines Knotens ist O(1). Stochastische Methoden: max. Grad O(log n) m.h.W.

105 Kontinuierlich-diskrete Methode Theorem 7.13: Das dynamische de Bruijn Netzwerk hat Grad O(log n) und Durchmesser O(log n) m.h.W. Beweis (Fortsetzung): Durchmesser: simuliere Routing im kontinuierlichen de Bruijn Graph im diskreten de Bruijn Graph: (x 1,x 2,x 3,…) (z 1,x 1,x 2,…) (z 2,z 1,x 1,…) (z 3,z 2,z 1,x 1,…) … (z 2,z 1,y 1,…) (z 1,y 1,y 2,…) (y 1,y 2,y 3,…) Nach O(log n) Schritten sind m.h.W. (z k,…,z 1,x 1,…) und (z k,…,z 1,y 1,…) in derselben Region oder benachbarten Regionen auf dem Kreis, d.h. das Routing benötigt max. 2k+1 Schritte

106 Verteilte Hashtabelle 01 Daten Peers Verwende konsistentes Hashing: (pseudo-)zufällige Hashfunktion

107 Verteilte Hashtabelle Neuer Knoten u mit Position x: Route zum Knoten v, der x besitzt. Da R(u) R alt (v), kann v alle Verbindungen und Daten zu u transferieren, die u braucht. 01 u v

108 Verteilte Hashtabelle Alter Knoten v verlässt das System: v transferiert alle Verbindungen und Daten zum Vorgänger w. Robustheit gegenüber Ausfällen: wende kontinuierlich-diskrete Methode auf R k (v) an mit R k (v) := Vereinigung von R(v) und den Regionen der k nächsten Nachfolger von v 01 vw

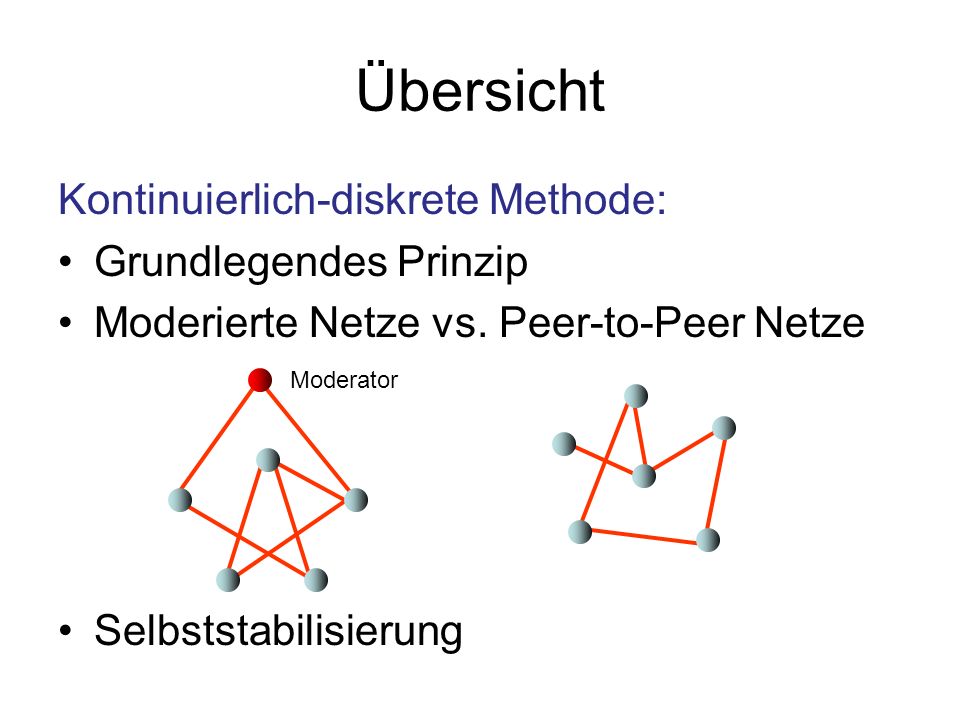

109 Übersicht Kontinuierlich-diskrete Methode: Grundlegendes Prinzip Moderierte Netze vs. Peer-to-Peer Netze Selbststabilisierung Moderator

110 Selbststabilisierung Moderierte Netze und Peer-to-Peer Netze basieren beide auf geordnetem Kreis. Kann der Kreis wiedergewonnen werden, sind die Regionen korrekt. Moderator Protokoll für selbststabilisierenden Kreis!

111 Selbststabilisierung Moderierte Netze und Peer-to-Peer Netze basieren beide auf geordnetem Kreis. Jeder Knoten v sucht dann entlang Kreis nach Knoten w: [R(v) F(R(v))] [R(w) F(R(w))] Moderator Effiziente Suche möglich über F

112 Selbsterhaltung Neben selbststabilisierenden brauchen wir auch selbsterhaltende Netzwerke. Forderungen: Skalierbarkeit: Durchmesser und Grad sind klein (maximal polylogarithmisch) Robustheit: Auch bei einer großen Anzahl gegne- rischer Peers bleiben die ehrlichen Peers in einer Zusammenhangskomponente Angriffe: Join/Leave Attacken, Sybil Attacken, DoS Attacken, …

113 Join-Leave Attacken Einsicht: Für die lokal-konsistente und kontinuierlich-diskrete Methode ist eine gute Streuung der Knoten von zentraler Bedeutung. Gute Streuung bzgl. der Knotenordnung: Dann reicht es, sich mit k nächsten Nachbarn zu verbinden, damit alle ehrlichen Peers ( ) in einer Zusammenhangskomponente sind.

114 Join-Leave Attacken Peers formen einen Kreis gegnerische Peersehrliche Peers Zustände dem System nicht bekannt!

115 Join-Leave Attacken Gegnerische Peers gut verteilt: Forme lokale Quoren Verbingungen zu k nächsten Nachbarn reichen

116 Join-Leave Attacken Statische Menge von Peers: Wähle zufällige Permutation für gute Streuung

117 Join-Leave Attacken Dynamische Menge von Peers: Zwei Operationen: Join und Leave

118 Join-Leave Attacken Problem: finde zustandslose Join und Leave Operationen, so dass für jede (selbst adaptive) Join-Leave Sequenz gegnerischer Peers die gegnerischen Peers im Kreis gut verteilt sind.

119 Join-Leave Attacken Modell: n ehrliche Peers n gegnerische Peers, <1 Zeit unterteilt in Runden In jeder Runde kann Gegner Join oder Leave Operation für einen gegnerischen Peer aufrufen Ziel: finde Join und Leave Operationen, so dass für alle Folgen F von c log n Peers auf Kreis gilt: Mehrheitsbedingung: die ehrlichen Peers in F sind in der Mehrheit.

120 120 Wie hält man Peers gemischt? Kartenmischen [Diaconis & Shahshahani 81]: zufällige Transposition (n log n) Transpositionen: zuf. Permutation (log n) Transpositionen pro join Operation??

121 Join-Leave Attacken Join-Operation, die funktioniert: k-Rotation: - neuer Peer zunächst positionslos - vertausche (k-1)-mal hintereinander posi- tionslosen mit zufälligem Peer im Kreis - füge positionslosen Peer zufällig ein

122 Join-Leave Attacken Theorem 7.14: Solange < 1-2/k ist, gilt die Mehrheitsbedingung für poly viele Runden m.h.W. für jede gegn. Join/Leave Folge.

123 Join-Leave Attacken Problem: in kontinuierlich-diskreter Methode sind Peers im virtuellen Raum verteilt

124 Join-Leave Attacken Problem: in kontinuierlich-diskreter Methode sind Peers im virtuellen Raum verteilt Einfachster virtueller Raum: [0,1)-Intervall 01

125 Join-Leave Robustheit n ehrliche Peers, n gegn. Peers, <1 Jeder Peer hat Punkt in [0,1) 01

126 Join-Leave Robustheit Ziel: Für jedes Interval I [0,1) der Größe (c log n)/n, c konstant, gilt: Balancierung: (log n) Peers in I Mehrheit: ehrliche Peers in Mehrheit in I 01 I

127 Wie sind Bedingungen zu erfüllen? Chord: verwendet kryptographische Hashfunktion, um Peers Punkte in [0,1) zuzuweisen zufällige Verteilung der ehrlichen Peers keine zufällige Verteilung der gegnerischen Peers

128 Wie sind Bedingungen zu erfüllen? CAN: weist den Peers zufällige Punkte in [0,1) zu

129 Wie sind Bedingungen zu erfüllen? Group Spreading [AS04]: Weise Peers zufällige Punkte in [0,1) zu Begrenze die Lebenszeit der Peers Zu teuer!

130 Wie sind Bedingungen zu erfüllen? Regel, die funktioniert: Kuckuck-Regel leere k/n-Region n ehrlich n gegnerisch < 1-1/k Rejoin: leave und join über Kuckuck-Regel

131 Grenzen der Kuckuck-Regel Funktioniert nur für rejoin Sequenzen von gegnerischen Peers.

132 k-flip&cuckoo Regel [AS07] Join: wie zuvor (k-Kuckuck-Regel) Leave: wähle zufällige k/n-Region unter benachbarten c log n k/n-Regionen, leere & vertausche sie mit zufälliger k/n-Region n honest n adversarial Tausch join

133 Zufallszahlen Kritische Komponente: Robuster verteilter Zufallszahlengenerator Lösung [Awerbuch&S 2006]: sehr einfach (keine fehlerkorr. Codes) funktioniert für öffentliche Kanäle selbst wenn konstanter Bruchteil Gegner Trick: generiere Gruppe von Zufallszahlen

134 Noch Fragen?

135 Analysis of k-cuckoo rule k-region: region of size k/n starting at integer multiple of k/n R: fixed set of c log n consec. k-regions New node: not yet replaced after joining >0: small constant Lemma: R has at most c log n new nodes. Lemma: Sum of ages of k-regions in R in (1 § ) (c log n)n/k, w.h.p.

136 Analyis of k-cuckoo rule R: fixed set of c log n consecutive k-regions T=( / )log 3 n >0: small constant Lemma: In any time interval of size T, (1§ )kT honest nodes and (1§ ) kT adv. nodes evicted, w.h.p. Lemma: R has (1§ )(c log n)k old honest and <(1+ )(c log n) k old adv. nodes, w.h.p.

137 Analysis of k-cuckoo rule # honest nodes in R: >(1- )(c log n)k # adversarial nodes in R: <(1+ )(c log n) k + (c log n) Theorem: When using the k-cuckoo rule with <1-1/k, the balancing and majority conditions are satisfied for poly many adversarial rejoin requests, w.h.p.
