Software Engineering 2 – Konstruktion interaktiver (CASE) Tools SS 2007 Albert Zündorf, Software Engineering.

Ähnliche Präsentationen


Präsentation zum Thema: "Software Engineering 2 – Konstruktion interaktiver (CASE) Tools SS 2007 Albert Zündorf, Software Engineering."—  Präsentation transkript:

1 Software Engineering 2 – Konstruktion interaktiver (CASE) Tools SS 2007 Albert Zündorf, Software Engineering

2 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 2 Administratives m Vorlesung: Montags Uhr Raum 1342 (4SWS) m Prüfung: Projektarbeit (wir basteln uns ein (Petri-Netz) Tool)

3 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 3 Überblick 1. Referenzarchitektur 2. Meta-Modell 3. Repository 4. Austauschformate 5. Unparsing 6. Checking 7. Code Generierung

4 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 4 1. Referenzarchitektur Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)

5 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 5 2. Meta-modell m abstrakter Syntaxgraph (ASG) m logische Datenstruktur hinter der Darstellung am Bildschirm m speichert Editoreingaben m beschrieben durch Klassendiagramm File Edit Tools X out = f (in); [out.x < 20] [out.x > 10] out.x = in.x + 1;

6 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 6 Beispiel aus

7 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 7 2. Meta-modell

8 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 8 Meta Meta Meta m M0: Objekte / Instanzen zur Laufzeit (Jim, GET-Vorlesung) m M1: Modell Diagramme die der Benuzter eingibt (Student, Vorlesung,...) (oft UML) m M2: Meta-Modell: Klassendiagramm, dass Benuterzdiagramm beschreibt / Tool Ebene (mit UML oder MOF) m M3: Wer beschreibt das Meta-Modell? Meta-Meta Modell (meist MOF, MOF ist selbstbeschreibend M n+1 = M n )

9 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 9 Sicht des Tool-Bauers M0 M1 M2 M3 Jim SE II Albert Student Course UMLClass UMLAssoc... CASETOOLCASETOOL Meta Modelle sind auch nur Modelle Modellierungsebene beeinflusst Modellierungssprache nur wenig Oft mehrere Ebenen betroffen Meta Meta ist Quatsch nur wenn man einen Knoten im Hirn braucht nur zur Verwirrung der Leute

10 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 10 Meta Object Facility – MOF m yet another meta model for class diagrams m UML notation + klare Semantik + standard Implementierung (z.B. JMI Repository) + standard Austauschformate (XMI) m Akademische Initiative m Open source m oft als Austauschformat zwischen Tools benutzt

11 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Repository Man will ja auch mal abspeichern und wieder laden: Binäre File-Formate / Java Serialisierung m class C implements Serializable m bestimmen aller Objekte die gespeichert werden sollen ( Composite Struktur) m transiente Attribute werden ausgeklammert AnforderungenSerialisierung Speichern und Laden+ Einfachheit++ Tool-KopplungO Multi-User Support- Versionierung-- Schema-Evolution? ScalingO

12 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Repository XML-Formate m generische Lade-/Speicher Routinen per Java Reflection m bestimmen aller Objekte die gespeichert werden sollen ( Composite Struktur) m JDom / Xerces Basistechnologie (beherschbar) AnforderungenXML - Formate Speichern und Laden+ Einfachheit+ Tool-Kopplung+ Multi-User Support- Versionierung-- Schema-Evolution+ Scaling-

13 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Repository Relationale Datenbanken m Objekte und Beziehungen werden als Tupel in Datenbanktabellen gespeichert m Zugriff per ODBC m Middleware (z.B. Hibernate) m Multi-User Betrieb durch Datenbank Sperrkonzepte und Transaktionen l pessimistische Sperren l Caching schwierig AnforderungenDatenbanken Speichern und Laden+ Einfachheit- Tool-Kopplung+ Multi-User Support+ Versionierung- Schema-Evolution+ Scaling++

14 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Repository Coobra: COmmon Object Replication frAmework m Basismechanismus von Fujaba m Protokollierung aller Attributzugriffe als Deltas per Listener m Undo / Redo m Deltas Checkin / Checkout in Repository m optimistisches Locking / Merging m Integriert in Fujaba Code Generierung m manuelle Implementierung möglich AnforderungenCoobra Speichern und Laden+ Einfachheit++ Tool-Kopplung+ Multi-User Support++ Versionierung++ Schema-Evolution+ Scaling-

15 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Repository AnforderungenSerialisierungXML - Formate DatenbankenCoobra Speichern und Laden++++ Einfachheit+++- Tool-KopplungO+++ Multi-User Support--+++ Versionierung Schema-Evolution?+++ ScalingO-++-

16 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Commands m Aktionen hinter Menüpunkten und Buttons m Viele Buttons/Menüpunkte für ein Kommando denkbar m Undo/Redo Einheiten m API Operationen m Macros

17 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Commands m Normalerweise ein Objekt/eine Klasse pro Command m Aufwändige Protokolle für's Undo/Redo m API getrennt m Bei uns Undo/Redo per Coobra FWT direkter Aufruf von Operationen Operationen beliebig gruppierbar (z.B. in Klasse StatechartEditor) FWT Elemente benutzen direkt die API

18 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Commands Aufgabe m Klasse StatechartEditor bauen m main Methode baut eine Instanz m initGUI Methode baut Hauptfenster aus FWT Elementen m erwartete Operationen / GUI Elemente: l Load / Save l Undo / Redo l Create / Delete State l Create / Delete Transition l startDobs l Unparsing später, wir schauen uns das im Dobs an

19 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Unparsing m Metamodell: interne Speicherung z.B. für Code Generierung m GUI: Darstellung am Bildschirm z.B. mit GEF (oder Swing) m Unparsing: Erzeugung der Darstellung aus dem Metamodell m 2 Teilprobleme: 1. Erzeugung von Darstellungselementen für Modell 2. Synchronisation bei Änderungen ?

20 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 20 Bildschirmdarstellung vs. interne Struktur Model View GUI Action Update

21 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 21 … The GEF Way (1) Model View GUI Update Create/Update Paint Action m 3 Probleme: 1. Initiales Unparsing 2. Update des Views bei Änderung am Model 3. Umsetzen von Nutzeraktionen in Modelländerungen MVC

22 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 22 View-Update: Model-View-Controller Model View Interface m Model l weiß nichts über View l Notification Mechanism m View l weiß nichts über Model m Controller l Bringt beides zusammen… Interface setGraphicalPropertyX() … setName(myPlace) firePropertyChange(…) setText(myPlace) Controller c1:Controller c2:Controller

23 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 23 Interface … The GEF Way (2) Model View create() setGraphicalPropertyX() … Controller GEF Action z.B. EMF Draw2D Figures 1:1 create()

24 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 24 EMF + GEF = GMF m GEF ist schön und gut, aber … m … immer noch viel zu kompliziert und aufwändig m … nicht model-driven (Java-Hacken) GMF (Graphical Modeling Framework) m Führt EMF und GEF zusammen m Spezifizieren statt Programmieren m … alles viel schöner, einfacher, schneller, besser !? m Sehr spezifische Anforderungen an das Modell (1:1 Umsetzung): Da gibts noch was zu tun…

25 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 25 GMF Übersicht

26 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 26 Graphical Definition Model m Definiert die Diagrammelemente m Figure-Gallery enthält graphische Primitive m Nodes, Connections… binden Figures an logische Diagrammelemente Graphical Definition Model = Visual Language

27 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 27 Tooling Definition m Toolbar m Menüs m …

28 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 28 Mapping Model / Notation Model m Bildet das Domain Model auf das Graphical Definition Model ab l Im Wesentlichen 1:1 l Kanten aus Objekten oder Links l braucht Komposition im Modell … l Etwas komplexere Mappings über OCL-Bedingungen möglich l In Zukunft (vielleicht) mal flexibler durch echtes Model-Mapping mit QVT l Mapping Model + Graphical Definition Model = Notation Model m Ordnet Tools aus Tooling Definition zu

29 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 29 Unparsing Summary m

30 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Referenzarchitektur Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)

31 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 31 setUp Beispiel Petri Net: Uni-Party Idea Orga Team start findPeople Date Bands Room corePlanninggo Advertising PartyTeam Equipment FireDep. DrinkingFood. detailing prepareopen entryparty begin closeIt wrapUP teamParty celebrate increment

32 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 32 Nebenläufigkeit: corePlanning Orga Team Date Bands Room planing DatePlanBandPlanRoomPlan dateNegosbandNegosroomNegos DateFixedBandFixedRoomFixed reviewing [failure] [success]

33 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 33 Semantikvorschlag: m ordne jeder Transition ein Java-Codefragment zu m In und Out Stellen sind Variablen (a bis e) vom Typ Stelle m Transitionen werden neu geschedult wenn sich an einer In oder Out Stelle was ändert m Transition entscheidet ob und welche Token konsumiert und produziert werden m wenn eine Transition etwas tut, wird sie neu geschedult m es gibt spezielle Input und Output stellen m Input Stellen können von außen befüllt werden m Output Stellen können von außen geleert werden m Initial Marking ist leer a t bc de

34 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Referenzarchitektur Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)

35 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 35 Query – View – Transformation m Zentraler Teil der Model Driven Architecture (MDA) Initiative m man will auch mal mit den schönen Modellen rechnen m Konsistenzanalysen m Refactorings, … m Modell A in Modell B umbauen m Ausführung / Code Generierung

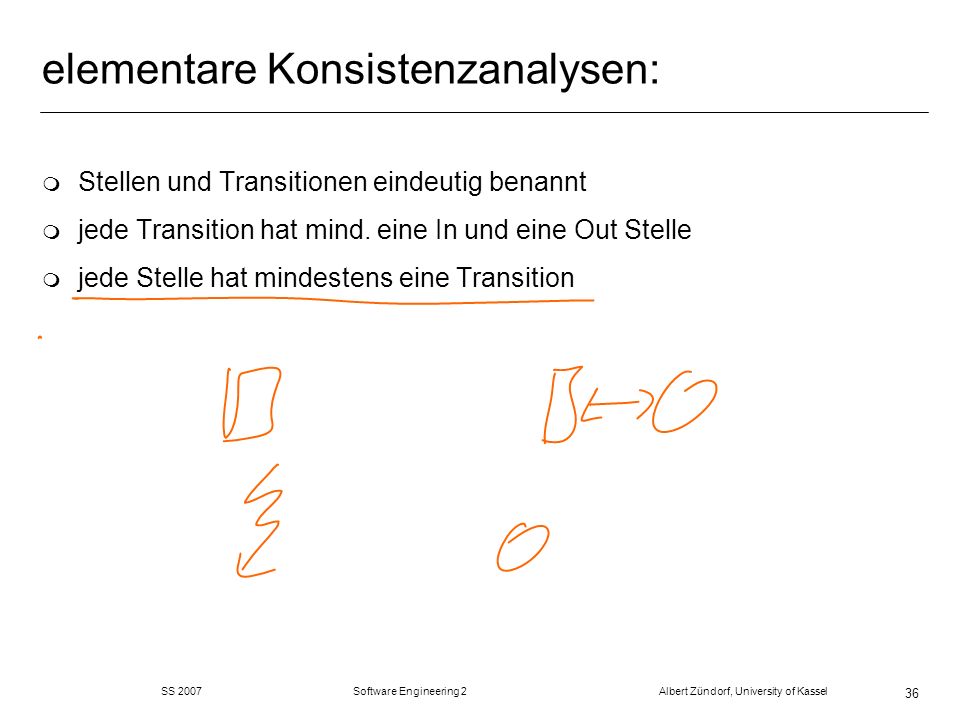

36 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 36 elementare Konsistenzanalysen: m Stellen und Transitionen eindeutig benannt m jede Transition hat mind. eine In und eine Out Stelle m jede Stelle hat mindestens eine Transition

37 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 37 inhaltliche Konsistenzanalysen: m jede Input Stelle trägt zu mind. einer Output stelle bei m jede Output Stelle wird von mind. einer Input Stelle versorgt

38 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 38 Konsistenzanalysen (2cd) m Inkonsistenzen fallen meist bei Ausführung / Code-Generierung auf Einfache Strategie: m Fehler-Management-Objekt einführen m pro Fehler: l fehler Markierungsobjekt erzeugen l fehlerhafte Stelle markieren l an Fehler-Management-Objekt anhängen l Fehlerliste anzeigen l vor jeder neuen Analyse / Ausführung / Code-Generierung alte Fehler löschen

39 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 39 Refactorings: merge Transitions m fasse zwei Transitionen zu einer zusammen m name der ersten m Java Code von beiden hintereinander m In Stellen von beiden m Out Stellen von beiden

40 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 40 Refactorings: merge Places m fasse zwei Stellen zu einer zusammen m Name der ersten m Transitionen von beiden

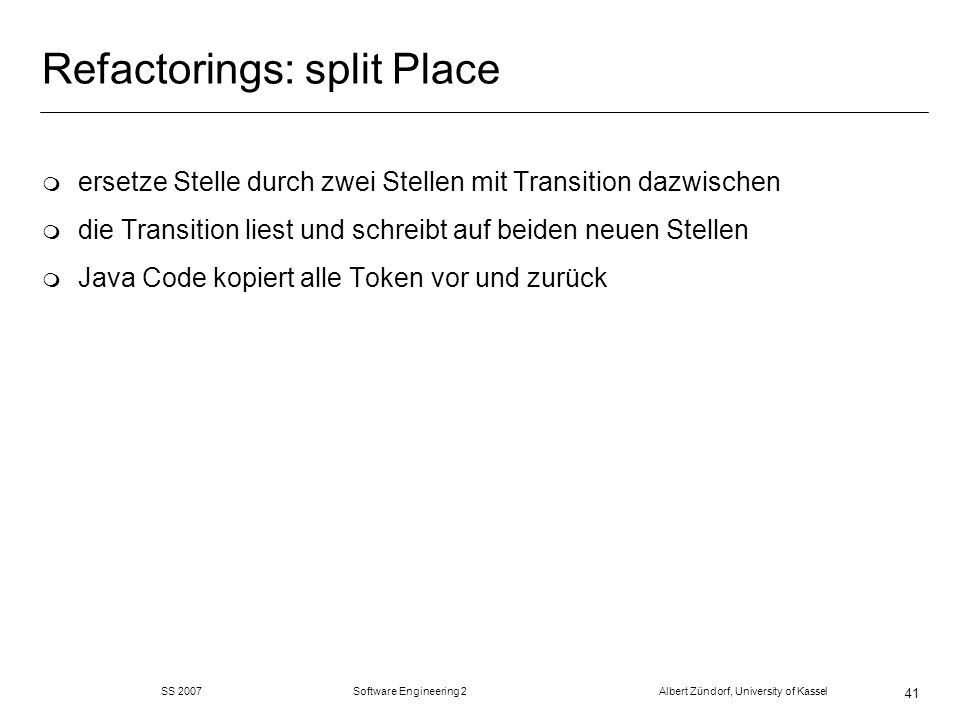

41 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 41 Refactorings: split Place m ersetze Stelle durch zwei Stellen mit Transition dazwischen m die Transition liest und schreibt auf beiden neuen Stellen m Java Code kopiert alle Token vor und zurück

42 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Referenzarchitektur Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)

43 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 43 Interpreter 1. Stufe: m Metamodell um Ausführungsinformation erweitern: l Interpreter Objekt l Token mit Zeigern auf Dokumente m Interpreter: l bei Stellen als Listener für Tokenänderungen subscriben l bei Tokenchange, benachbarte Transitionen in Todo-Queue l Transitionen aus Todo-Queue feuern, d.h. Java Code ausführen

44 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 44 Action Language m Action Language Bean-Shell import bsh.Interpreter; Interpreter i = new Interpreter(); // Construct an interpreter i.set("foo", 5); // Set variables i.set("date", new Date() ); Date date = (Date)i.get("date"); // retrieve a value from a variable // Eval a statement and get the result i.eval("bar = foo*10"); System.out.println( i.get("bar") ); // Source an external script file i.source("somefile.bsh");

45 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 45 Ampel Beispiel: red_ yellow ry green yellow yg gy yr red Token t = red.getFirstFromTokens(); if (t != null) { // fire red.removeFromTokens (t); t.getDocument.setYellow(true); red_yellow.addToTokens (t); }

46 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 46 class Ampel Ampel red : Boolean yellow : Boolean green : Boolean

47 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel Referenzarchitektur Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)

48 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 48 Code Generierung Mehrere Alternativen: m Visitor der das Metamodell durchläuft und Strings in eine Datei schreibt. l hoher Aufwand l Indentieren und so ist doof Pretty Printer nehmen l nicht sehr Wartungsfreundlich m Template basierte Code Generierung l hat sich durchgesetzt

49 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 49 Template basierte Code Generierung class $owner.name { public void initPetriNet () { #foreach ( $place in $net.places) Place $place = new Place (); $place.setName ("$place"); #end #foreach ( $trans in $net.transitions) Transition $trans = new Transition (); #foreach ( $src in $trans.preplaces ) $trans.addToPreplaces ($src); #end... #end }}

50 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 50 Empfohlene Template Engine m google for Velocity

51 SS 2007 Software Engineering 2 Albert Zündorf, University of Kassel 51 Zusammenfassung Repository Meta Model GUI (Commands) Generators / Interpreters QVT Import/ Export GUI (Unparsing)
