Hauptseminar „Der Urknall und seine Teilchen“

Präsentation zum Thema: "Hauptseminar „Der Urknall und seine Teilchen“"—  Präsentation transkript:

1 Hauptseminar „Der Urknall und seine Teilchen“
CMS-Experiment Hauptseminar „Der Urknall und seine Teilchen“ Benjamin Richter

2 CMS-Experiment Large Hadron Collider Experimente am LHC
Ziele der Experimente Higgs-Teilchen Supersymmetrie Quark-Gluon-Plasma CP-Verletzungen mit B-Mesonen CMS-Experiment Aufbau, Daten, Fakten Mögliche Versuchsergebnisse Detektortypen

3 Large Hadron Collider

4 Large Hadron Collider Ringdurchmesser: 27km
Schwerpunktsenergie: p-p-Kollision 14TeV Schwerionkollision 1150TeV B-Feld von 9Tesla bei Temperatur von 1,9K Kollision alle 25ns mit Paketen aus 1011 p+ 25 Proton-Proton-Kollisionen pro Paket 109 Kollisionen pro Sekunde pro Kollision entstehen ca. 200 Teilchen Trigger wägt ab ob Ereignis interessant (3μs)‏ Daten müssen zwischengespeichert werden Verbleibende 100 Ereignisse/sec produzieren mehrere Peta-Byte (1015) an Daten pro Jahr Immenser Rechenaufwand (GRID)‏

5 Detektoranforderungen
müssen hohe Impulsauflösung (auch im TeV-Bereich) gewährleisten Detektoren werden größer (ALV skaliert mit Länge)‏ müssen möglichste viele versch. Teilchen und hohen Prozentsatz nachweisen können müssen wegen großer Teilchenflüsse extrem strahlenhart sein (im Innern ca. 104-fache nat. Radioaktivität)‏

6 Experimente am LHC ATLAS (A Torodial LHC ApparatuS)‏
Universaldetektor für den Nachweis des Higgs-Bosons und supersymmetrischer Teilchen CMS (Compact Muon Solenoid)‏ ALICE (A Large Collider Experiment)‏ Untersuchung des Quark-Gluon-Plasmas das bei der Kollision von Blei-Ionen entstehen soll LHCb (Large Hadron Collider beauty-Detektor)‏ Untersuchung der CP-Verletzung mit B-Mesonen (Materieteilchen, die aus einem Up- oder Down-Quark und einem Anti-Bottom-Quark bestehen)‏

7 Higgs-Mechanismus phys. Kräfte werden durch Austausch von Eichbosonen beschrieben, jedoch haben diese eine endliche Masse Masse in Bewegungsgleichung berücksichtigen Eichfelder nicht Eichinvariant, jedoch beruhen die Eigenschaften der Grundkräfte darauf, dass sie sich bei Eichtransformationen nicht ändern Verwendung des Prinzips der spontanen Symmetriebrechung Kraftgesetz bleibt erhalten Eichbosonen erhalten Masse Einführung des Higgs-Feldes

8 Higgs-Feld Stellt sich überall im Universum den Teilchen in den Weg
Teilchen „zwängen“ sich durch das Feld, gewinnen an Masse und werden Träger Masse stammt aus WW der Teilchen mit dem Higgs-Feld (wegen E=mc2)‏ Unterschiedliche Massen sind auf untersch. starke WW zurückzuführen Nach den Gesetzen der Quantentheorie gehören zu Quantenfeldern entsprechende Quanten (z.B. el.mag. Feld -> Photonen)‏ Higgs-Feld -> Higgs-Teilchen

9 Higgs-Feld Lagrange-Dichte: £higgs = (DµΦ)+(DµΦ) + mΦ+Φ – λ(Φ+Φ)2
mit: m, λ ε R Dµ = ∂µ – igTaAµa kovariante Ableitung Ta Generatoren der Eichgruppe Aµa Eichfelder die Masse erhalten sollen Aus Lagrange-Dichte ist noch nicht erkennbar wie die Massen der Eichfelder zustande kommt

10 Higgs-Feld Potential des Higgs-Feldes: V = –mΦ+Φ + λ(Φ+Φ)2
Φ reell-> w-förmige Parabel Φ aber komplex ->Rotationsfigur der Parabel -> Mexikanerhutpotential ->Minima des Potentials sind günstiger Energiezustand ->entarteter Grundzustand (kreisförmig, 2 Freiheitsgrade)‏

11 Higgs-Feld Phase kann vernachlässigt werden, da man für versch. Werte nur auf einer anderen Stelle des Minimalkreises herauskommt Zweiter Freiheitsgrad wird als Teilchenfeld aus Higgs-Bosonen aufgefasst Eichbosonen erhalten Masse

12 Higgs-Teilchen Die Untergrenze für die Masse des Higgs-Bosons wurde auf 114GeV/c² festgelegt Die Obergrenze wird auf 200GeV/c² geschätzt Das Higgs-Boson und seine Masse können nicht direkt sondern nur über seinen Zerfall in Elementarteilchen nachgewiesen werden Higgs zerfällt in zwei Z-Bosonen die sofort in Jets von Hadronen (gelbe Bündel nach oben) bzw. ein Elektron-Positron-Paar (rote Linien nach rechts unten) zerfallen

13 Higgs-Masse Es hängt von der Masse des Higgs-Teilchens ab, in welche Teilchen und über welchen Prozess es zerfällt! Signifikanz (Verhältnis von Signal zu Untergrund) müsste nach einigen Jahren größer als 5 Standardabweichungen sein.

14 Supersymmetrie Jedes Teilchen mit halbzahligem Spin hat einen supersymmetrischen Partner mit ganzzahligem Spin und umgekehrt SUSY-Teilchenmasse > 1TeV/c² Familie von Higgs-Teilchen ist Kandidat für SUSY-Teilchen (sofern man sie am LHC findet)‏ Minimale Supersymmetrische Erweiterung des Standardmodells (MSSM)‏

15 Supersymmetrie Mit Hilfe der Supersymmetrie lassen sich die unterschiedlichen Kräfte viel besser zu einer einzigen Kraft vereinen. Diese Urkraft soll kurz nach dem Urknall die einzig Herrschende Kraft gewesen sein. Durch das Abkühlen des Weltalls hat sich die Urkraft in die verschiedenen uns heute bekannten Kräfte aufgespalten.

16 Supersymmetrie SUSY-Teilchen sind Kandidaten für dunkle Materie z.B. Neutralino (unbekannte neutrale Teilchen)‏ Würde im Detektor einen großen Impuls senkrecht zur Strahlachse wegtragen ohne direkt nachgewiesen werden zu können Scheinbare Verletzung der Impulserhaltung

17 Quark-Gluon-Plasma Kernbausteine eines Atoms bestehen aus Quarks welche von Gluonen zusammengehalten werden Bei hoher Temperatur und Dichte verlieren Protonen und Neutronen ihre Identität und Quarks werden freigesetzt T ~ 105 TSonne (~200MeV)‏ Dichte wie im Zentrum eines Neutronensterns (~30GeV/fm³) Quark-Gluon-Plasma

18 Quark-Gluon-Plasma Beschreibt Zustand ~10µs nach dem Urknall
Quarks und Gluonen sind quasifrei Abkühlen des Universums unter kritische Temperatur für Quarks führt zum ausfrieren von Hadronen Protonen, Neutronen und leichte Atomkerne entstehen Am LHC kollidieren Blei-Ionen mit 1150TeV um diesen Zustand kurz nach dem Urknall und die entstehenden Hadronen zu untersuchen (ALICE)‏

19 CP-Verletzung an Mesonen
Mesonen sind aus Quark und Antiquark aufgebaut und zerfallen nach kurzer Halbwertszeit in Myon und Neutrino bzw. Antineutrino Zerfällt ein Teilchen über ein anderes Gesetz als sein Antiteilchen spricht man von CP-Verletzung

20 CP-Verletzung C: Ladung (charge) bzw. Teilchen-Antiteilchen-Vertauschung K0-Ḵ0-Mischung: schwache Kraft lässt K0-Mesonen nicht nur zerfallen, sondern erlaubt es ihm auch in sein Antiteilchen überzugehen P: Parität bzw. Rechts-Links-Vertauschung (Spiegelung)‏ Innerhalb CP: rechtsgeschraubtes Antineutrino verhält sich wie linksgeschraubtes Neutrino Das ist bei K- und B-Mesonen nicht der Fall CP-Verletzung könnte Grund für Überschuss an Materie im Universum sein

21 Compact Muon Solenoid 21m lang 15m Durchmesser 12500t schwer

22 Warum „Compact“?

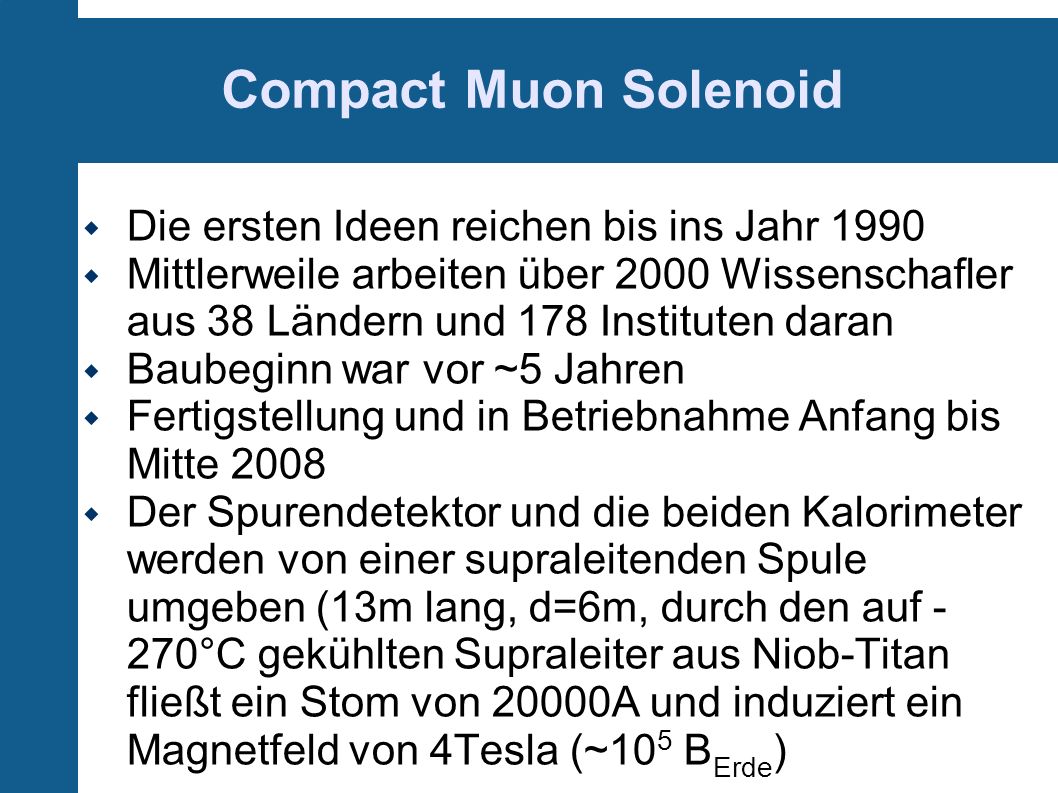

23 Compact Muon Solenoid Die ersten Ideen reichen bis ins Jahr 1990
Mittlerweile arbeiten über 2000 Wissenschafler aus 38 Ländern und 178 Instituten daran Baubeginn war vor ~5 Jahren Fertigstellung und in Betriebnahme Anfang bis Mitte 2008 Der Spurendetektor und die beiden Kalorimeter werden von einer supraleitenden Spule umgeben (13m lang, d=6m, durch den auf -270°C gekühlten Supraleiter aus Niob-Titan fließt ein Stom von 20000A und induziert ein Magnetfeld von 4Tesla (~105 BErde)‏

24 Mögliche Zerfallsmuster
mHiggs ~ 100GeV/c²

25 Mögliche Zerfallsmuster
mHiggs ~ 130GeV/c²

26 Mögliche Zerfallsmuster
mHiggs ~ 150GeV/c²

27 Mögliche Zerfallsmuster
mHiggs ~ 800GeV/c²

28 Dem Higgs auf der Spur Der aussichtsreichste Reaktion ist, dass das Higgs in 4 Leptonen zerfällt

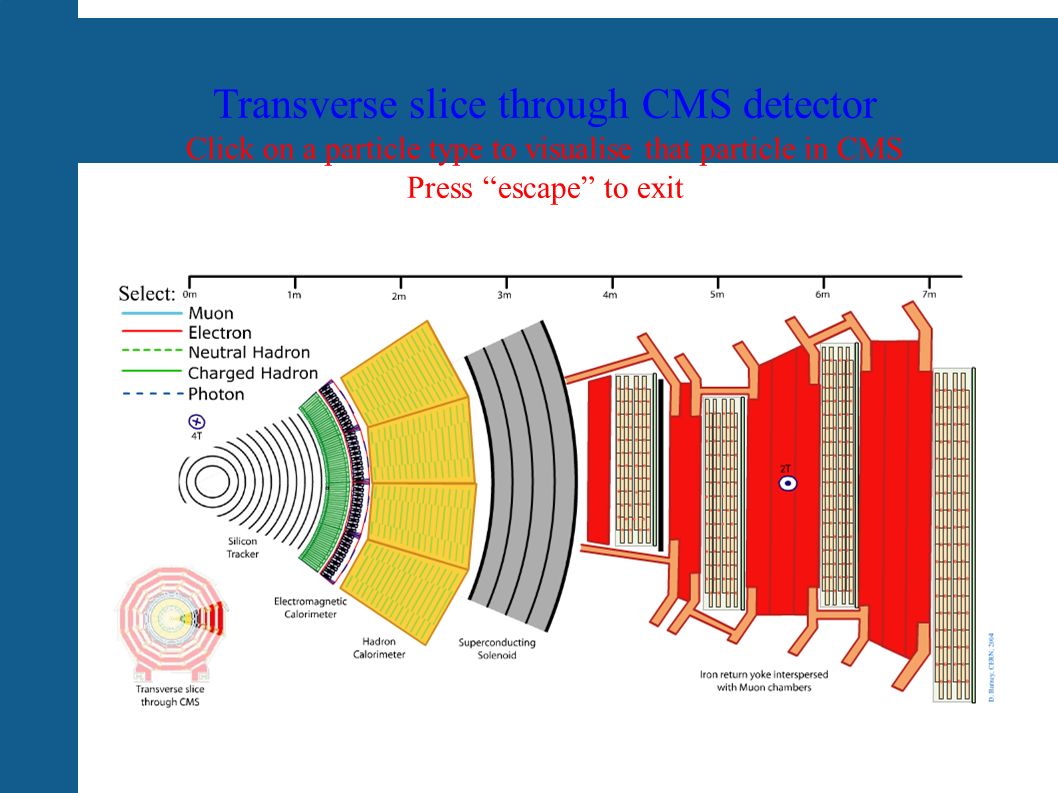

29 Transverse slice through CMS detector
Click on a particle type to visualise that particle in CMS Press “escape” to exit

30 Spurendetektor Der Spurendetektor besteht aus fein segmentierten Sensoren aus Silizium (Streifen- und Pixeldetektoren) Ermöglichen die Rekonstruktion von Teilchenspuren und die Bestimmung ihrer Impulse Insgesamt verfügt der CMS Tracker über Silizium Streifen Sensoren auf einer Fläche von 210m²

31 Elektromagnetisches Kalorimeter
~80000 Kristalle aus Bleiwolframat messen die Energien von Elektronen und Photonen Szintillationslicht der Kristalle wird mit einem Fotodetektor eingefangen, verstärkt und digitalisiert

32 Preshower Detektor Ein „Presshower-Detektor“ aus Silizium-Sensoren verbessert die Teilchenidentifikation in den Endkappen des elektromagnetischen Kalorimeters (γ-π0 Abtrennung)‏

33 Hadronkalorimeter Abwechselnde Lagen aus Messing oder Stahl (Schauermedium) und Kunststoffszintillatoren oder Quarzfibern (Nachweismedium) erlauben die Bestimmung der Energien von Hadronen

34 Myondetektoren Es werden drei Arten von gasförmigen Myondetektorentypen verwendet: Driftröhrenkammern (DT), Kathodenstreifenkammern (CSC) und Widerstandsplattenkammern (RPC)‏ Die DT und CSC benutzt man, um genaue Messungen der Position und des Impulses des Myons zu machen während die RPC Kammern schnelle Information für die Level-1 Trigger geben sollen

35 Myondetektoren Die Myonen werden außerhalb der Spule nachgewiesen (sie durchdringen alle inneren Detektoren)‏ Das Eisenjoch wird von vier Messstationen unterbrochen, in den bis zu 10m² großen Driftkammern wird die Richtung und der Impuls der Myonen nachgewiesen Magnetfeld im Rückflussjoch wird ausgenutzt Durchgangszeit wird in Parallelplattenkammern auf 1ns genau bestimmt

36 Triggersystem ~ 1Higgs pro 1013 Kollisionen 1 Higgs pro Tag

37 Warum 2 nahezu identische Detektoren
Eiserner Grundsatz der Elementarteilchen- Physiker: bei einem so großen und einmaligem Projekt werden für die grundelegenden Experimente mindestens 2 Detektoren benötigt Gegenseitiges Ergänzen und Überprüfen Experimente müssen sich möglichst stark unterscheiden (bei ATLAS wird ein anfangs umstrittener Luft-Toroid für die Myonen-Messung verwendet)‏

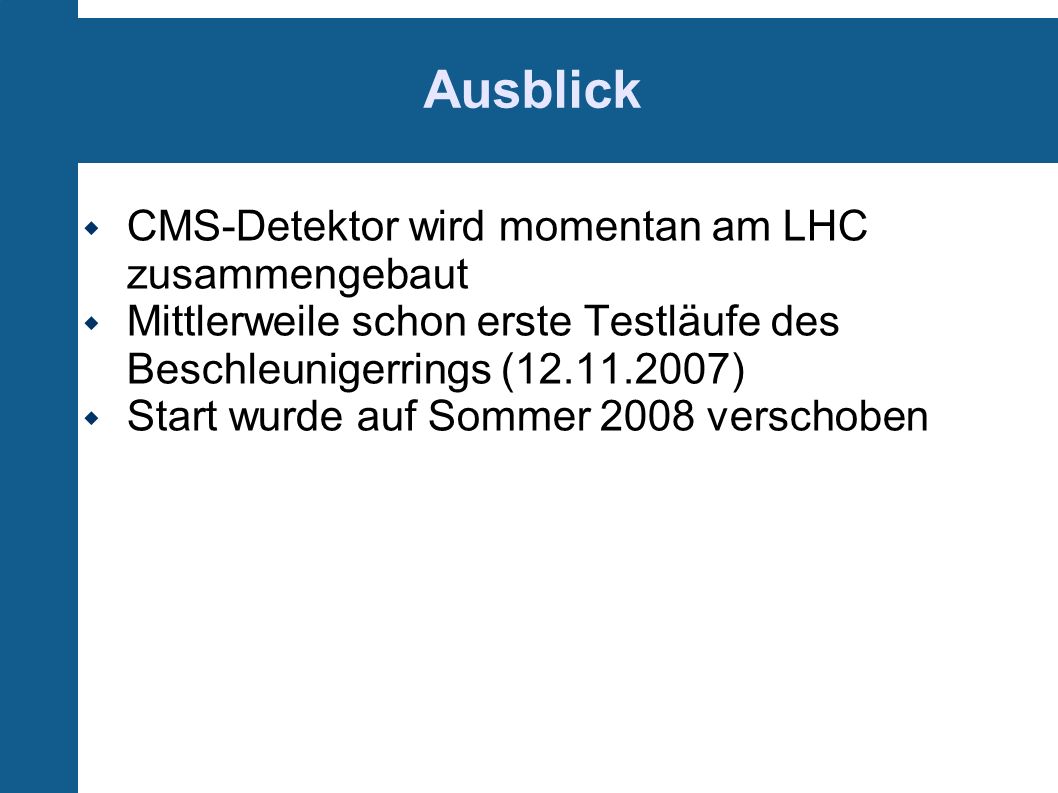

38 Ausblick CMS-Detektor wird momentan am LHC zusammengebaut
Mittlerweile schon erste Testläufe des Beschleunigerrings ( )‏ Start wurde auf Sommer 2008 verschoben

39 Vielen Dank für die Aufmerksamkeit
Quellen: cms.cern.ch de.wikipedia.org Physik Journal ( und )‏ dict.leo.org (Danke fürs Übersetzen)‏
