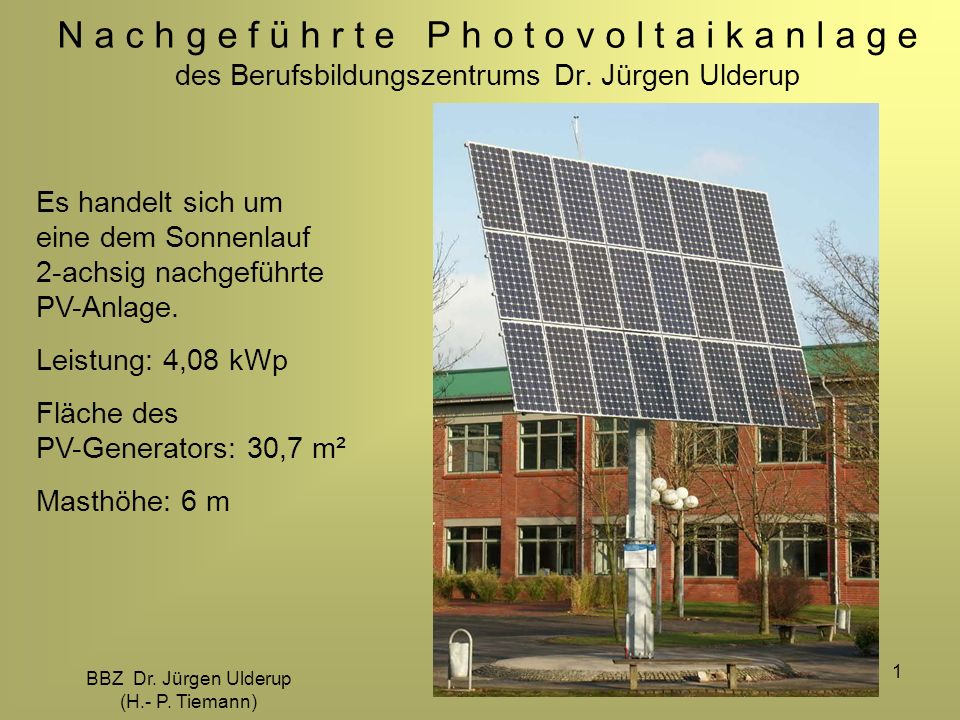

1 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 1 N a c h g e f ü h r t e P h o t o v o l t a i k a n l a g e des Berufsbildungszentrums Dr. Jürgen Ulderup Es handelt sich um eine dem Sonnenlauf 2-achsig nachgeführte PV-Anlage. Leistung: 4,08 kWp Fläche des PV-Generators: 30,7 m² Masthöhe: 6 m

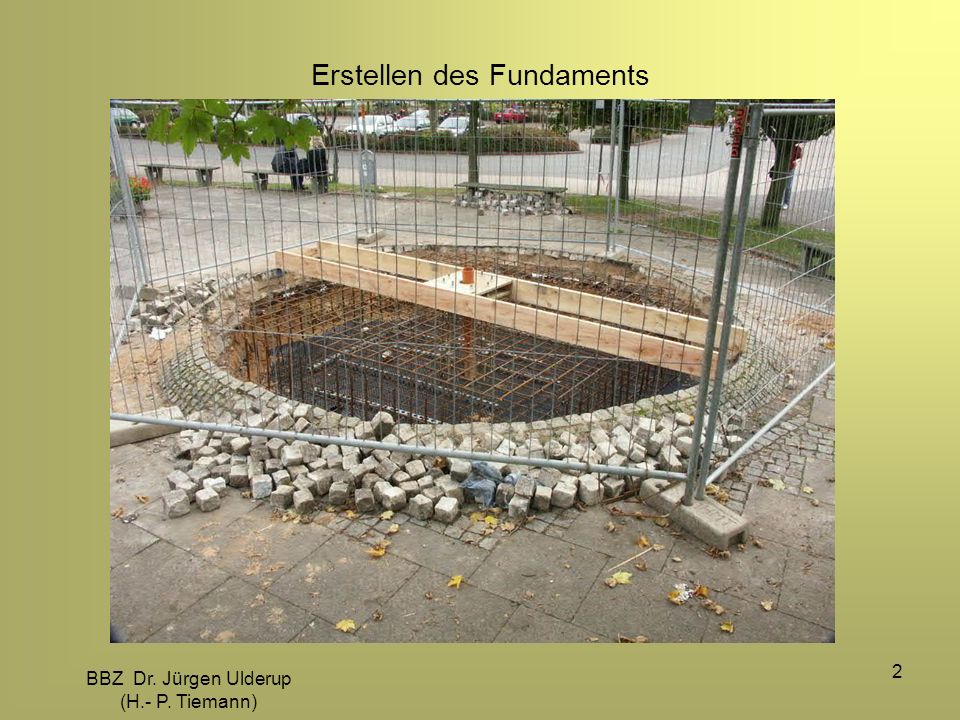

2 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 2 Erstellen des Fundaments

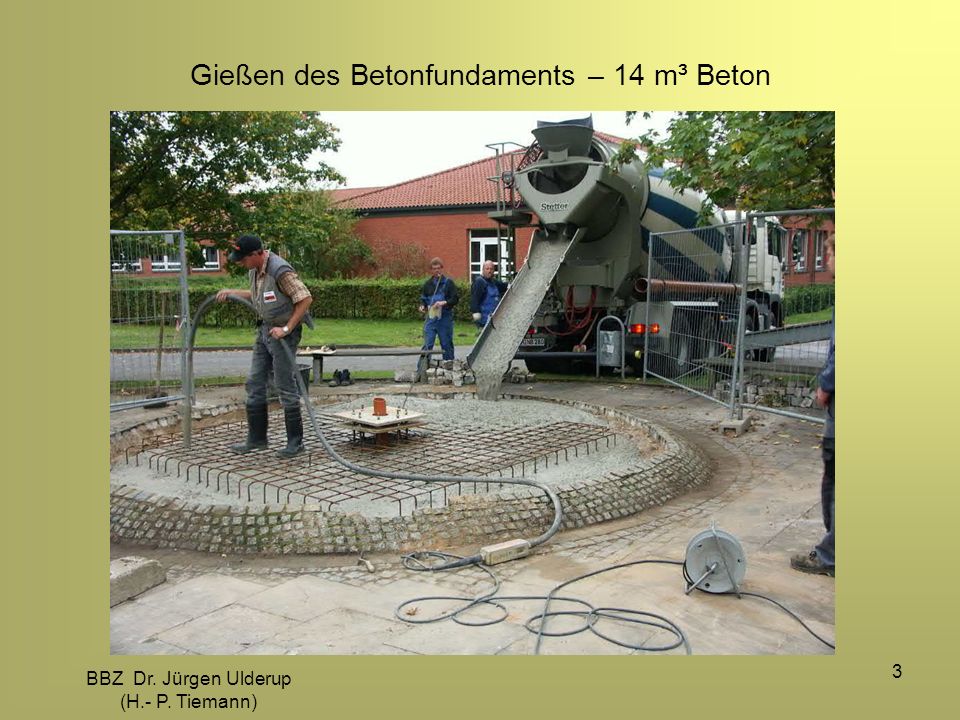

3 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 3 Gießen des Betonfundaments – 14 m³ Beton

4 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 4 Aufbau des Masten

5 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 5 Montage der PV-Module

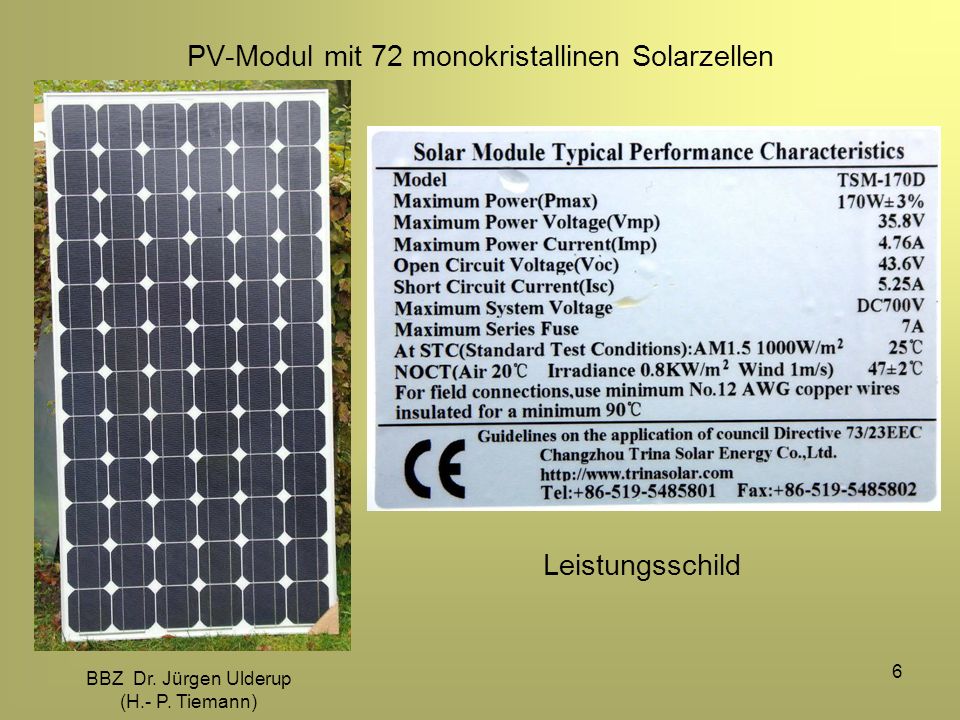

6 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 6 PV-Modul mit 72 monokristallinen Solarzellen Leistungsschild

7 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 7 Fertig montierter Modulrahmen

8 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 8 Drehkranz für die 2-achsige Nachführung

9 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 9 Montage des Drehkranzes

10 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 10 Montage des Modulrahmens

11 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 11 Montage des Modulrahmens auf dem Drehkranz

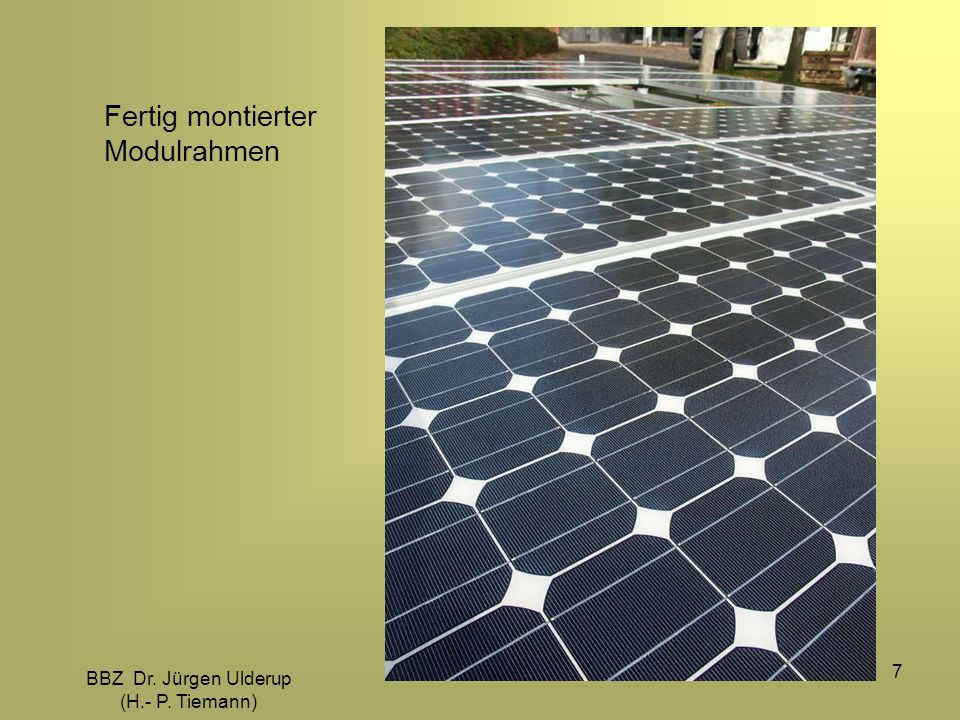

12 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 12 Fertig montierter Modulrahmen

13 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 13 Wechselrichter, der die vom PV- Generator gelieferte Gleichspannung in Netzwechselspannung umwandelt.

14 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 14 Einspeisezähler Nach dem Erneuerbaren- Energien-Gesetz EEG beträgt die Einspeisevergütung bei dieser nach- geführten PV-Anlage für jede in das öffentliche Energieversorgungs- netz eingespeiste kWh 20 Jahre lang 37,96 Cent.

15 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 15 Einweihungsfeier am 7. Dezember 2007

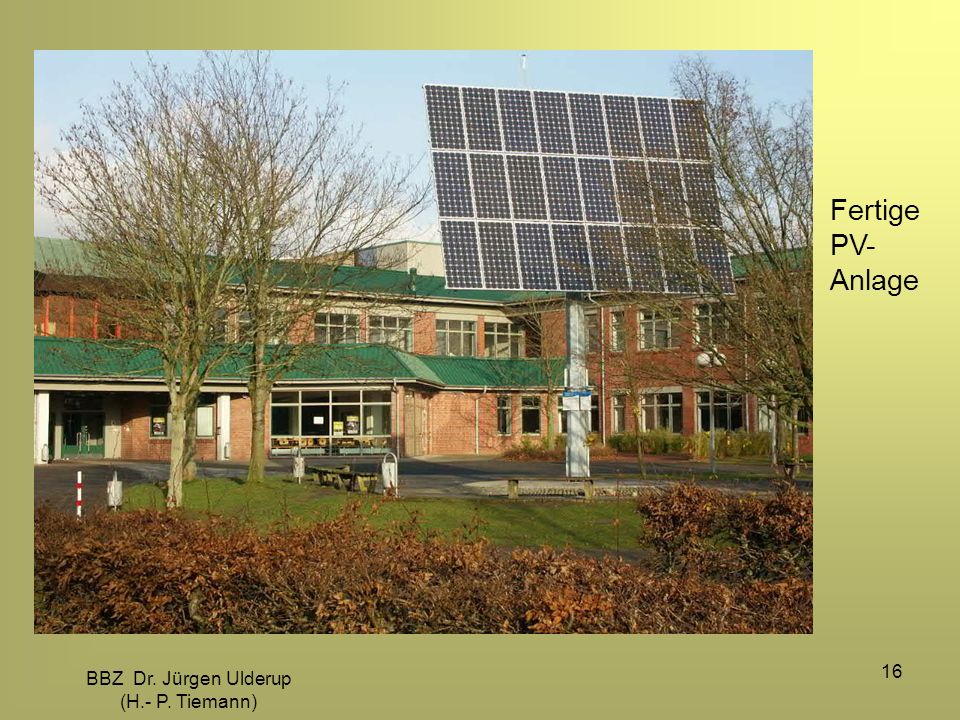

16 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 16 Fertige PV- Anlage

17 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 17 Großdisplay zur Anzeige der elektr. Leistung in W und der eingespeisten elektr. Arbeit in kWh

18 BBZ Dr. Jürgen Ulderup (H.- P. Tiemann) 18 PV-Anlage im Internet Auf der Homepage des BBZ: ulderup.de/index.php?option=com_content&task=view&id=84& Itemid=53 Online Datenerfassung der PV-Anlage unter ulderup.de/index.php?option=com_content&task=view&id=84& Itemid=53
