Projekt „Flaschenstopfen“

Präsentation zum Thema: "Projekt „Flaschenstopfen“"—  Präsentation transkript:

1 Projekt „Flaschenstopfen“
CAD-CAM - Projekt 2004 CAD-CAM-Projekt 2004 Projekt „Flaschenstopfen“ Anforderungen: Kurze Fertigungszeiten CNC-Drehen und Fräsen Papierlose Fertigung Kostengünstig Warum dieses Teil? Wir haben uns für dieses Teil entschieden weil, kein großer Materialaufwand erforderlich ist, eine kleine Freiformfläche zu fräsen ist, ein geringer Dreh und Fräsaufwand notwendig ist, es im Alltag verwendbar ist.

2 Ablauf Welches Werkstück wollen wir herstellen?
CAD-CAM-Projekt 2004 Ablauf Welches Werkstück wollen wir herstellen? 3-D Zeichnung und Spannvorrichtung entwickeln Anfragen und Auswahl der Firmen Terminabsprache mit den Firmen Vorabfertigung in den Firmen Besichtigung des Fertigungsvorgangs

3 Fertigung der Spannvorrichtung in der Fa. Metak
CAD-CAM-Projekt 2004 Fertigung der Spannvorrichtung in der Fa. Metak

4 Fertigungsablauf in der Fa. Viessmann
CAD-CAM-Projekt 2004 Fertigungsablauf in der Fa. Viessmann

5 Fertigungsablauf in der Fa. Köster
CAD-CAM-Projekt 2004 Fertigungsablauf in der Fa. Köster

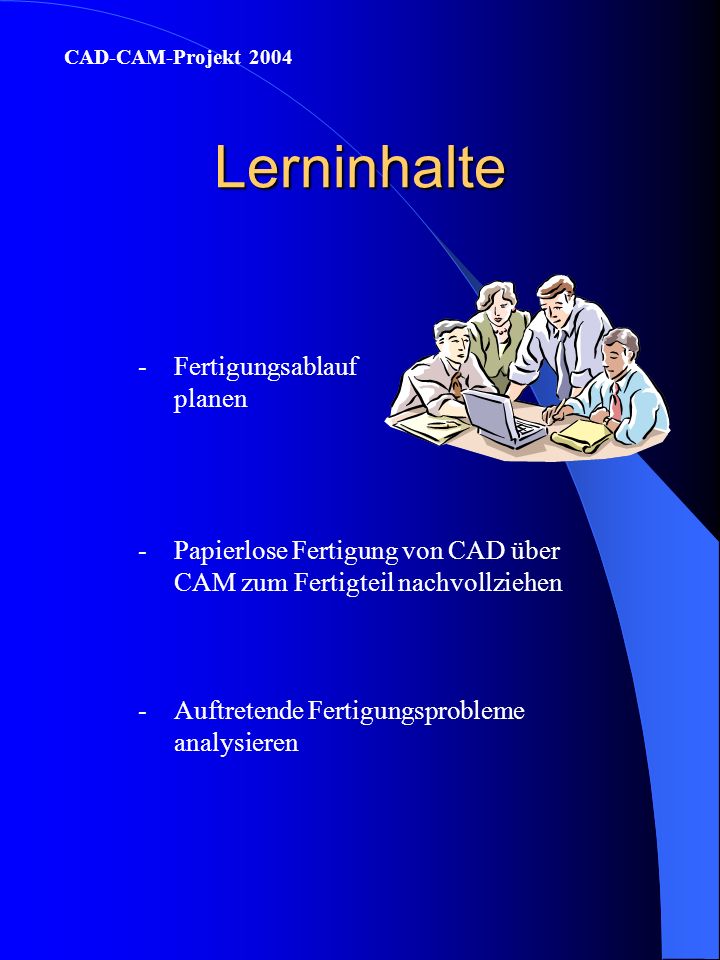

6 Lerninhalte Fertigungsablauf planen
CAD-CAM-Projekt 2004 Lerninhalte Fertigungsablauf planen Papierlose Fertigung von CAD über CAM zum Fertigteil nachvollziehen Auftretende Fertigungsprobleme analysieren

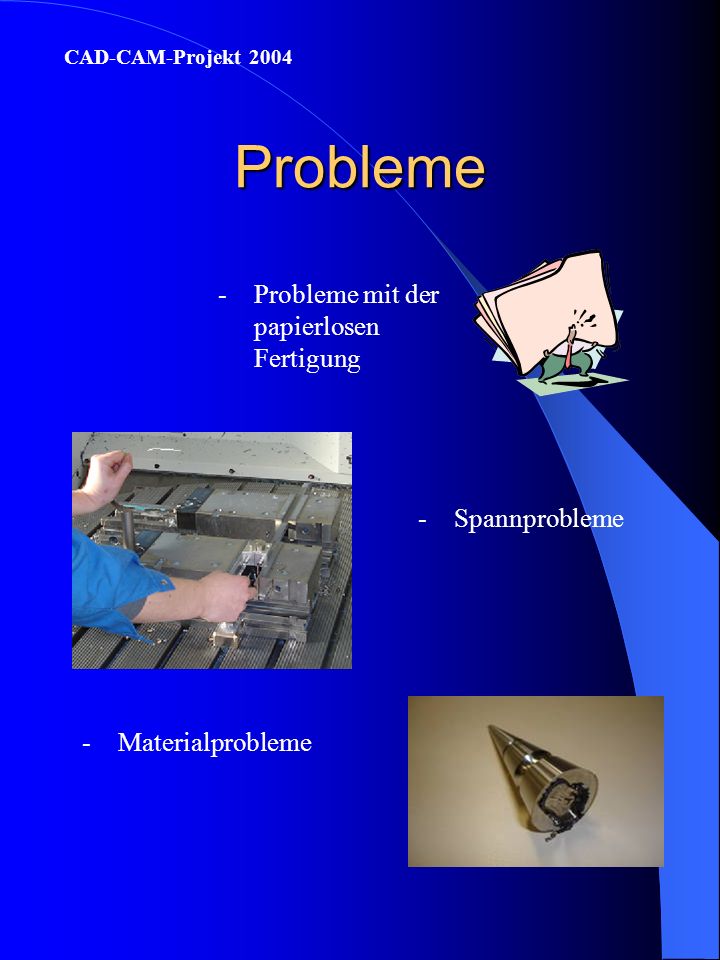

7 Probleme Probleme mit der papierlosen Fertigung Spannprobleme
CAD-CAM-Projekt 2004 Probleme Probleme mit der papierlosen Fertigung Spannprobleme Materialprobleme

8 Fazit Einblick in die spanende Fertigung
CAD-CAM-Projekt 2004 Fazit Einblick in die spanende Fertigung Gespräche, zwecks der Organisation, mit den verschiedenen Firmen geführt Vergleich mit Theorie und Praxis

9 Wir danken:
