Modell 495/496 EP Schnellöffnungs-Sicherheitsventil (AIT) Modell 495/496 – EP. 1. Aus- und Einbau. 1.1 Ausbau. Zum Austauschen der Feder oder zur Reinigung irgendeines Innenbauteils des Ventils ist folgendermaßen vorzugehen: A – Den Hebel bis zum Anschlag in Richtung C drücken. B – Haube aufschrauben und abnehmen. C – Stift festhalten, Mutter der Hohlschraube und die Hohlschraube lösen, bis die Feder spürbar an Spannung verliert. D – Die Positionen der Kontermutter und der Anschlagmutter am Stift markieren. Anschließend Kontermutter und Anschlagmutter abschrauben. E – Die Muttern aufschrauben und gemeinsam mit den Unterlegscheiben von den Bolzenschrauben abnehmen. F – Nach Abnahme der Haube sind alle Teile zugänglich.
3

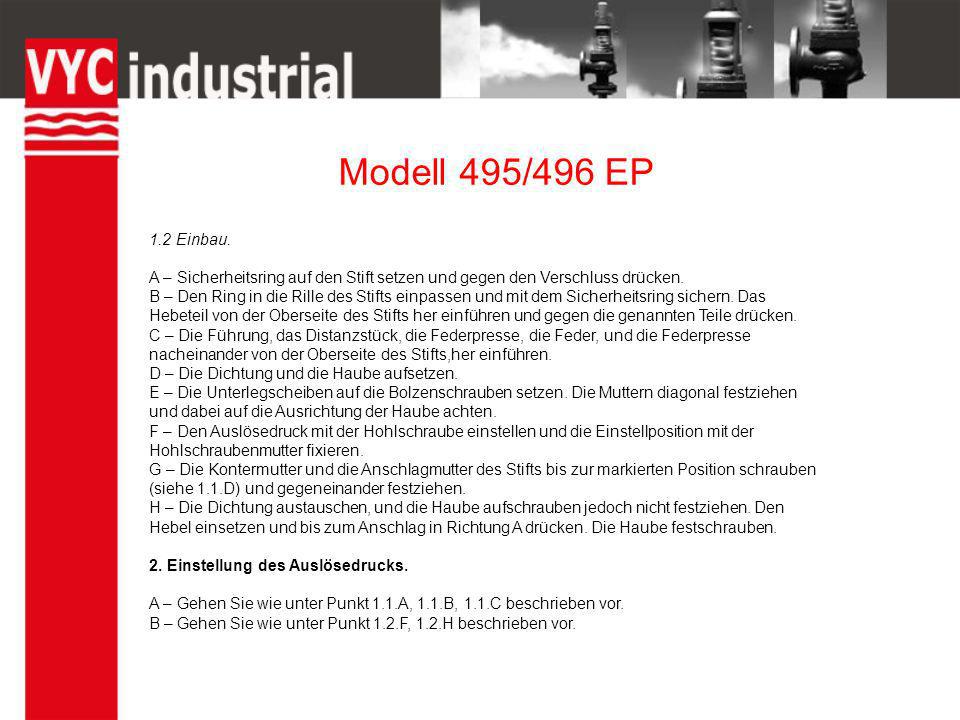

Modell 495/496 EP 1.2 Einbau. A – Sicherheitsring auf den Stift setzen und gegen den Verschluss drücken. B – Den Ring in die Rille des Stifts einpassen und mit dem Sicherheitsring sichern. Das Hebeteil von der Oberseite des Stifts her einführen und gegen die genannten Teile drücken. C – Die Führung, das Distanzstück, die Federpresse, die Feder, und die Federpresse nacheinander von der Oberseite des Stifts,her einführen. D – Die Dichtung und die Haube aufsetzen. E – Die Unterlegscheiben auf die Bolzenschrauben setzen. Die Muttern diagonal festziehen und dabei auf die Ausrichtung der Haube achten. F – Den Auslösedruck mit der Hohlschraube einstellen und die Einstellposition mit der Hohlschraubenmutter fixieren. G – Die Kontermutter und die Anschlagmutter des Stifts bis zur markierten Position schrauben (siehe 1.1.D) und gegeneinander festziehen. H – Die Dichtung austauschen, und die Haube aufschrauben jedoch nicht festziehen. Den Hebel einsetzen und bis zum Anschlag in Richtung A drücken. Die Haube festschrauben. 2. Einstellung des Auslösedrucks. A – Gehen Sie wie unter Punkt 1.1.A, 1.1.B, 1.1.C beschrieben vor. B – Gehen Sie wie unter Punkt 1.2.F, 1.2.H beschrieben vor.
