1 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 0 Prof. Dr.-Ing. K.H. Wehking Institute of Mechanical Handling and Logistics Institute für Fördertechnik und Logistik Lecture Materials Handlings Engineering Vorlesung Grundlagen der Materialflusstechnik

2 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 1 Dear students, Here you will find the overhead foils, which will be presented at the lecture. The overview of the content you will find at the following overhead foil. The lecture is separated in 5 main chapters with attendant subchapters.

3 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 2 Material handling is the technique of moving goods or persons in an optional direction and over limited distances. This lecture (Material Handling Engineering) should show you the machines and devices which you need for material flow and logistic systems to realize the functions –Convey –Distribute –Collect –store The lecture explain to you the application areas, advantages, disadvantages, details of designs, bases of calculation of this machines and devises

4 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 3 Chapter 1: Introduction Einführungsveranstaltung Chapter 2: Load suspension devices Lastaufnahmeeinrichtungen Chapter 3: Steady conveyor Stetigförderer Chapter 4: Unsteady conveyor Unstetigförderer Chapter 5: Storage techniques Lagertechnik Gliederung Grundlagen der Materialflusstechnik Content materials handling engineering

5 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 4 1. Chapter Introduction Materials Handling Engineering

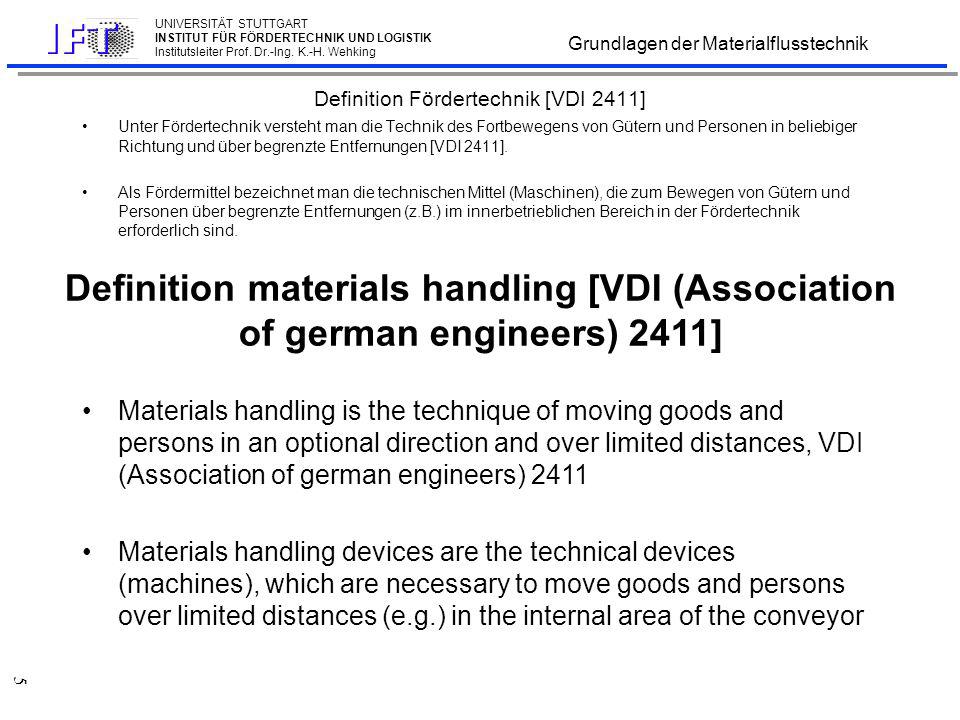

6 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 5 Unter Fördertechnik versteht man die Technik des Fortbewegens von Gütern und Personen in beliebiger Richtung und über begrenzte Entfernungen [VDI 2411]. Als Fördermittel bezeichnet man die technischen Mittel (Maschinen), die zum Bewegen von Gütern und Personen über begrenzte Entfernungen (z.B.) im innerbetrieblichen Bereich in der Fördertechnik erforderlich sind. Definition Fördertechnik [VDI 2411] Materials handling is the technique of moving goods and persons in an optional direction and over limited distances, VDI (Association of german engineers) 2411 Materials handling devices are the technical devices (machines), which are necessary to move goods and persons over limited distances (e.g.) in the internal area of the conveyor Definition materials handling [VDI (Association of german engineers) 2411]

7 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 6 Fördern Verteilen Sammeln (incl. Kommissionieren) Lagern Fördern Verteilen Sammeln (incl. Kommissionieren) Lagern Aufgabe der Fördermittel Tasks of material handling devices convey distribute collect (incl. order picking) store convey distribute collect (incl. order picking) store

8 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 7 RBG, Hochregallager Stacker crane, high bay racking 5.Transfer bridge 6.Stacker crane High bay racking Prestorage area Load and unload area Hochregallager Lagervorzone Be- und Enladebereich

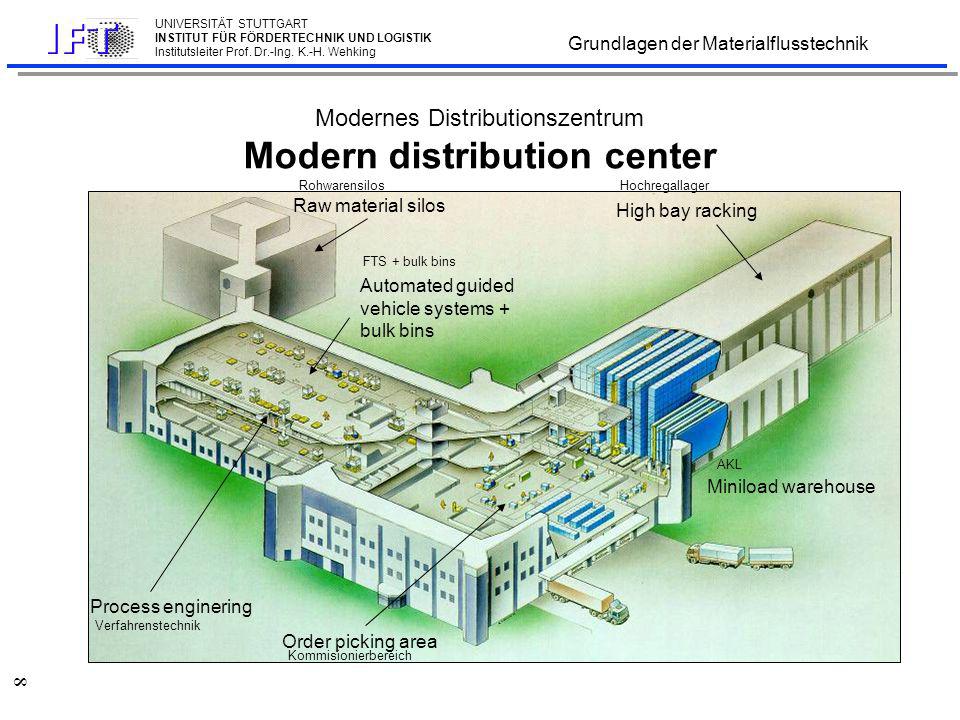

9 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 8 Modernes Distributionszentrum Modern distribution center Raw material silos High bay racking Miniload warehouse Order picking area Automated guided vehicle systems + bulk bins Process enginering Rohwarensilos Hochregallager AKL Kommisionierbereich Verfahrenstechnik FTS + bulk bins

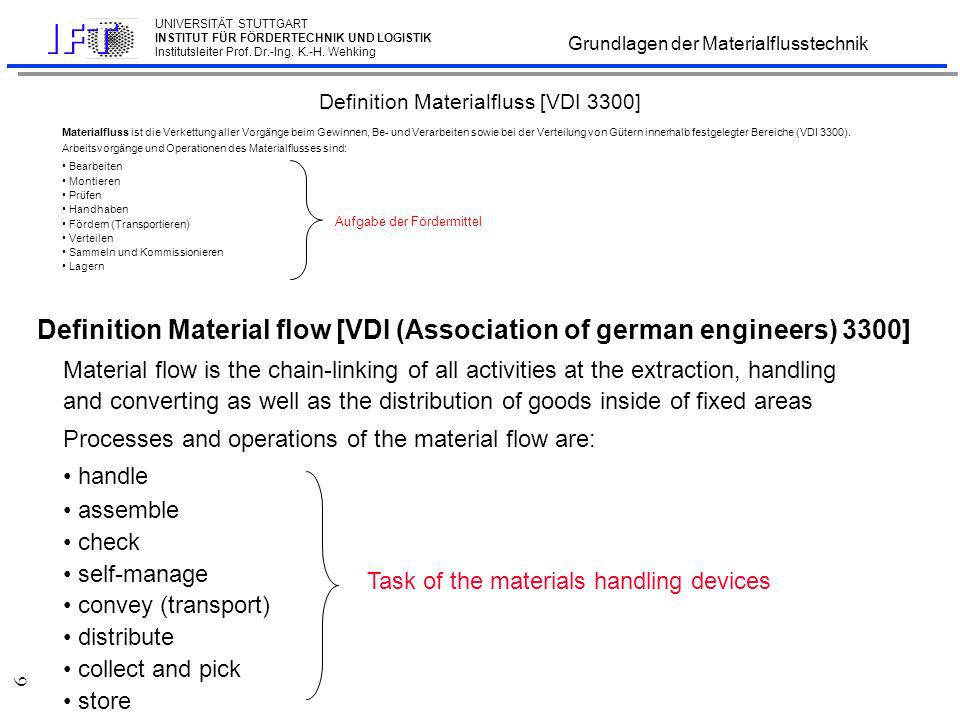

10 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 9 Definition Materialfluss [VDI 3300] Materialfluss ist die Verkettung aller Vorgänge beim Gewinnen, Be- und Verarbeiten sowie bei der Verteilung von Gütern innerhalb festgelegter Bereiche (VDI 3300). Arbeitsvorgänge und Operationen des Materialflusses sind: Bearbeiten Montieren Prüfen Handhaben Fördern (Transportieren) Verteilen Sammeln und Kommissionieren Lagern Aufgabe der Fördermittel Definition Material flow [VDI (Association of german engineers) 3300] Material flow is the chain-linking of all activities at the extraction, handling and converting as well as the distribution of goods inside of fixed areas Processes and operations of the material flow are: handle assemble check self-manage convey (transport) distribute collect and pick store Task of the materials handling devices

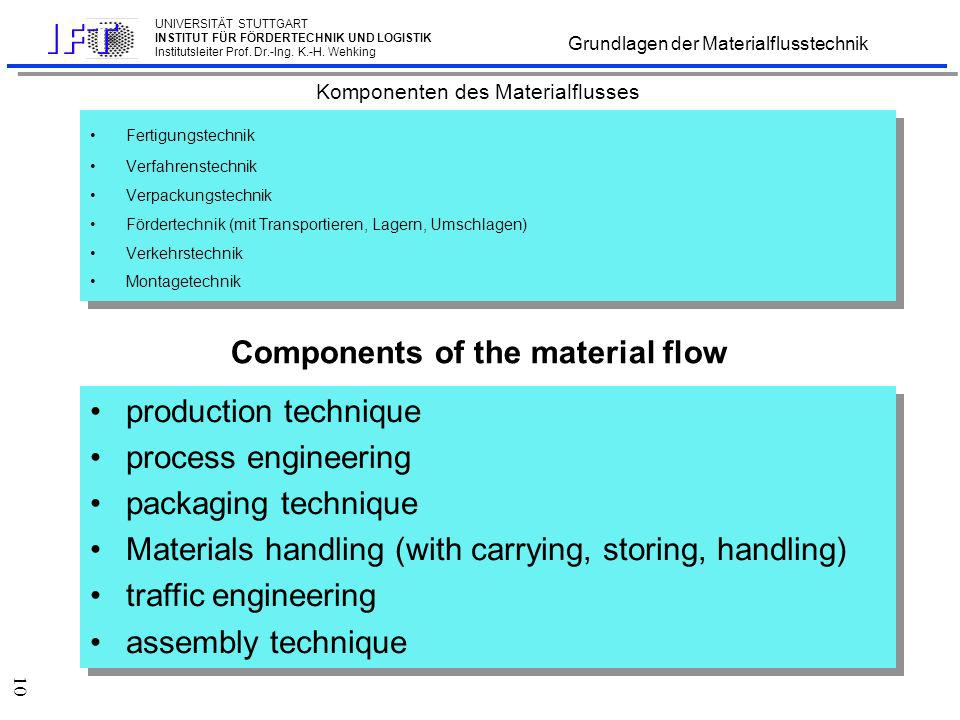

11 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 10 Fertigungstechnik Verfahrenstechnik Verpackungstechnik Fördertechnik (mit Transportieren, Lagern, Umschlagen) Verkehrstechnik Montagetechnik Fertigungstechnik Verfahrenstechnik Verpackungstechnik Fördertechnik (mit Transportieren, Lagern, Umschlagen) Verkehrstechnik Montagetechnik Komponenten des Materialflusses production technique process engineering packaging technique Materials handling (with carrying, storing, handling) traffic engineering assembly technique production technique process engineering packaging technique Materials handling (with carrying, storing, handling) traffic engineering assembly technique Components of the material flow

12 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 11 Materialflusssystem einer automatisierten Fabrikanlage Material flow system of an automated plant High bay racking Shipment Robot Welding area Varnishing area Electric monorail Miniload warehouse CNC-Machines Production area

13 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 12 Logistik I Definition: Logistik ist die wissenschaftliche Lehre der Planung, Steuerung und Überwachung des Material-, Personen-, Energie- und Informationsflusses in Systemen. Systeme, in denen die Logistik eine Rolle spielt, umfassen alle Bereiche der Wirtschaft nämlich Industrie Handel Dienstleistung Logistik I Definition: Logistics is the science of planning, control and monitoring of material-, person-, energy and information flows in systems. Systems in this spirit, in which logistics plays a role, cover all areas of the economy, namely Industry Trade Service

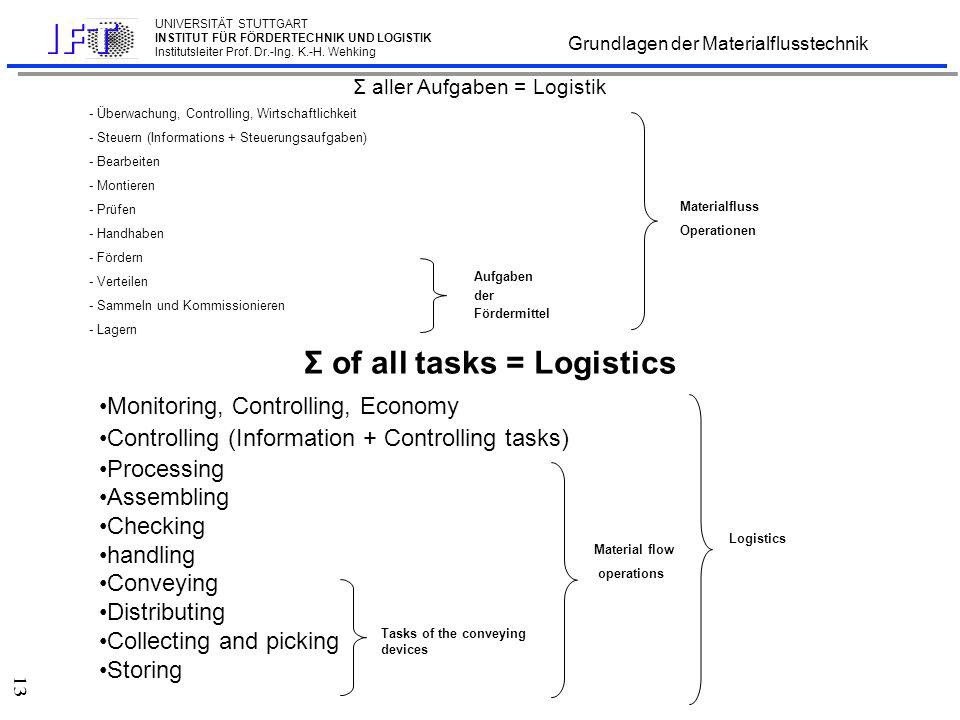

14 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 13 - Überwachung, Controlling, Wirtschaftlichkeit - Steuern (Informations + Steuerungsaufgaben) - Bearbeiten - Montieren - Prüfen - Handhaben - Fördern - Verteilen - Sammeln und Kommissionieren - Lagern Aufgaben der Fördermittel Materialfluss Operationen Σ aller Aufgaben = Logistik Monitoring, Controlling, Economy Controlling (Information + Controlling tasks) Processing Assembling Checking handling Conveying Distributing Collecting and picking Storing Σ of all tasks = Logistics Tasks of the conveying devices Material flow operations Logistics

15 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 14 Die 5-R-Regeln der Logistik 1.Richtige Objekte (Material, Güter, Information, Dienstleistung, Energie,...) zum 2.richtigen Zeitpunkt in der 3.richtigen Quantität und Qualität, versehen mit den 4.richtigen Informationen (nicht mehr als notwendig!) am 5.richtigen Ort wirtschaftlich (d.h. zu minimalen Kosten) bereitzustellen. The 5-R-Rules of logistics 1.Right objects (material, goods, information, service, energy,...) at the 2.Right time in the 3.Right quantity and quality, provided with the 4.Right information (not more than necessary!) at the 5.Right place allocate economical (that means to minimal costs).

16 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 15 Technik - Fördern - Lagern - Handhaben - Transportieren - Umschlagen -Verteilen Technique -Conveying -Storing -Handling -Transporting -Transacting -Distributing Computer science and communication Business administration and national economics Logistik Logistics Hauptaufgaben der Logistik Main tasks of logistics

17 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 16 Logistik II Die drei Säulen der Logistik: Fördertechnik (Materialflusstechnik) Informatik Betriebs- und Volkswirtschaft (wirtschaftliche Komponente) Arbeitsbereiche der Logistik: Beschaffungslogistik Produktionslogistik Distributionslogistik Entsorgungslogistik Bedeutende Begriffe: Fördertechnik Materialfluss Logistik Die drei Säulen der Logistik: Fördertechnik (Materialflusstechnik) Informatik Betriebs- und Volkswirtschaft (wirtschaftliche Komponente) Arbeitsbereiche der Logistik: Beschaffungslogistik Produktionslogistik Distributionslogistik Entsorgungslogistik Bedeutende Begriffe: Fördertechnik Materialfluss Logistik Logistics II The 3 columns of logistics: Materials handling (Material handling engineering) Computer sciences Business administration and national economics (economical components) Working areas of logistics: Procurement logistics Production logistics Distribution logistics Reverse logistics Important terms:: Materials handling Material flow Logistics The 3 columns of logistics: Materials handling (Material handling engineering) Computer sciences Business administration and national economics (economical components) Working areas of logistics: Procurement logistics Production logistics Distribution logistics Reverse logistics Important terms:: Materials handling Material flow Logistics

18 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 17 Es ist eine der wichtigen Aufgaben dieser Grundlagen-vorlesung, die große Zahl der so verschiedenartigen Fördermittel zu systematisieren, ihre Vor- und Nach-teile in verschiedenen Anwendungsfällen zu zeigen und die Grundlagen von Förderelementen Ihnen so zu erklären und darzustellen, dass Sie zukünftig in der Lage sind, die Aufgaben der Betriebsführung von fördertechnischen, materialflusstechnischen oder logistischen Einrichtungen durchzuführen oder diese zu planen und die Basiselemente für deren Kon- struktion und Entwicklung zu kennen. Zielsetzung der Grundlagenvorlesung Its one of the important tasks of this basics lecture to systematize the high number of the so different conveying devices, to show their advantages and disadvantages in different applications and to explain you the basics of conveying elements that way, that you are able to operate or to plan the tasks of the management of conveying related, material flow related or logistic facilities in future and to know the basic elements for their construction and development. Target of the basics lecture

19 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 18 Sicherheitstechnik (SS) Seiltechnologie (SS) Personen-Fördertechnik (WS) Planung logistischer Systeme (SS) Materialflussautomatisierung (WS) Entsorgungslogistik (SS) Sicherheitstechnik (SS) Seiltechnologie (SS) Personen-Fördertechnik (WS) Planung logistischer Systeme (SS) Materialflussautomatisierung (WS) Entsorgungslogistik (SS) Vom IFT angebotene Spezialvorlesungen Safety engineering (SS) Wire technology (SS) Person conveyor technique (WS) Planning of logistic systems (SS) Material flow automation (WS) Trash management (SS) Safety engineering (SS) Wire technology (SS) Person conveyor technique (WS) Planning of logistic systems (SS) Material flow automation (WS) Trash management (SS) From IFT offered special lectures SS = summer term WS = winter term

20 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 19 Fördermittel für Stückgut Conveying devices for unit loads Pallets (Load range 1t) Roller conveyor Rollenförderer Paletten (Lastbereich 1t)

21 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 20 Fördermittel für Schüttgut Conveying devices for bulk material Silo Conveying belt Wheel loader Bandgutförderer Silo Radlader

22 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 21 Fördermittel für Personen (Pendel Seilbahn) Conveying devices for persons (Pendular cable car) Winding cable Cabin, approx. 100 persons Catenary wire Bearing Förderseil Kabine ca. 100 personen Stütze Tragseil

23 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 22 Fahrzeugkran (Gleislose Fördermittel) Travelling crane (railless conveying devices) (Quelle: Kawelke)

24 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 23 Flurförderzeuge (Gleislose Fördermittel) Ground conveyor (railless conveying devices) Forklift truck Tug and tow (Industrial disposal) Gabelstapler Schleppzug (Industrieentsorgung)

25 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 24 Schwimmkran (Gleislose Fördermittel) Floating crane (railless conveying devices) (Quelle: Janmaat) Winch Winden Steel construction Stahlbau Ropes Seile Crane splice Kranlasche

26 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 25 Brückenkran (Schienengebundene Fördermittel) Bridge crane (rail-bounded conveying devices) (Quelle: Wampfler) Chassis & lifting gear Fahr- & Hubwerk Machine building production hall Maschinenbau produktionshalle Crane bridge Kranbrücke

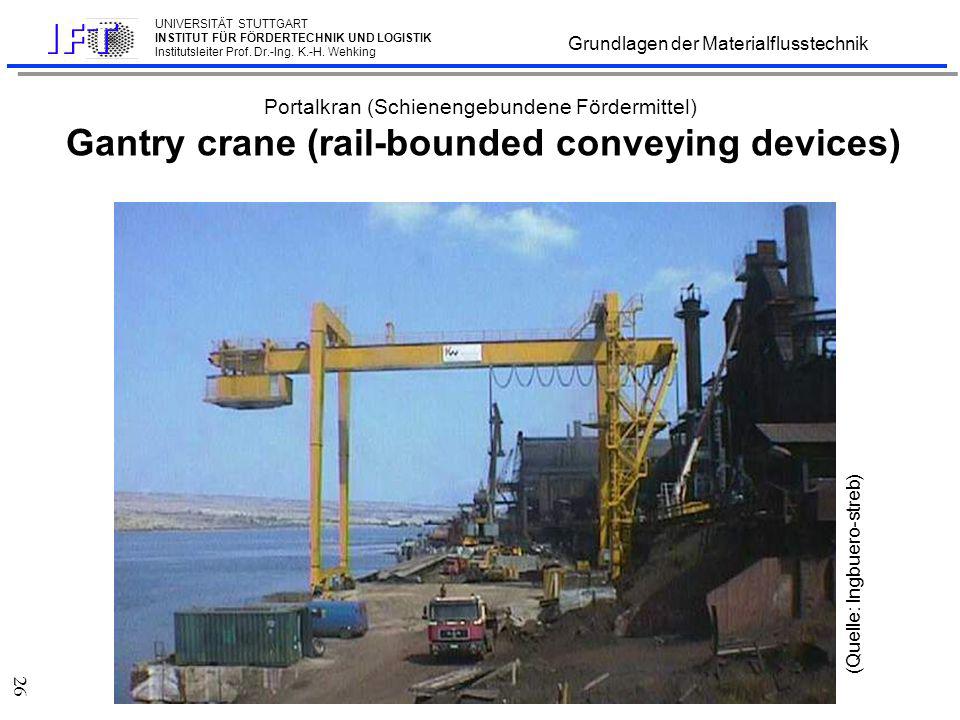

27 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 26 Portalkran (Schienengebundene Fördermittel) Gantry crane (rail-bounded conveying devices) (Quelle: Ingbuero-streb)

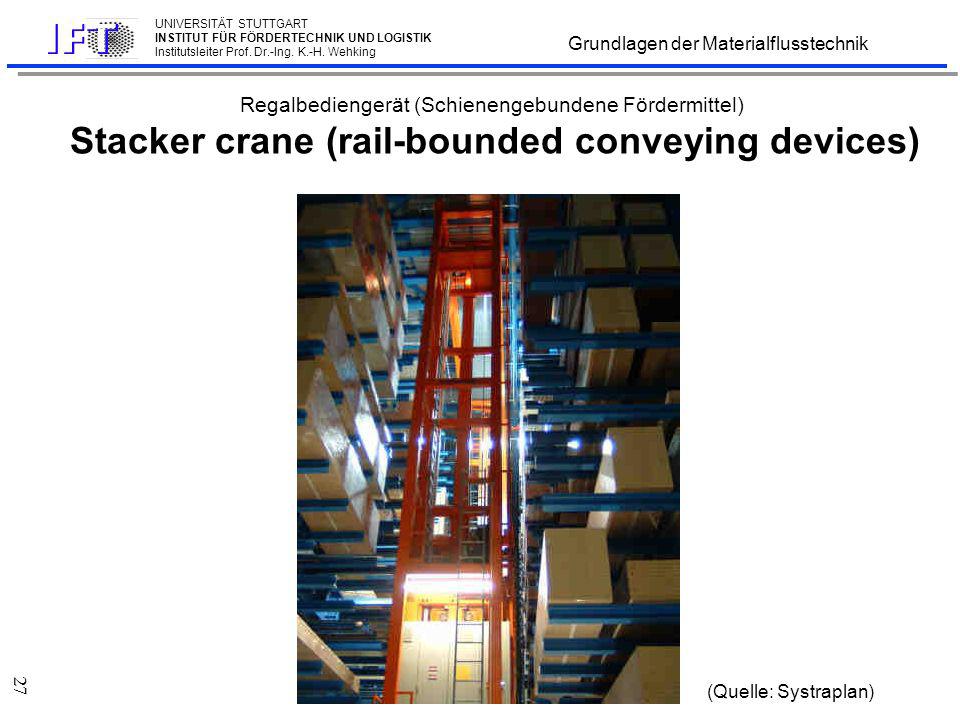

28 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 27 Regalbediengerät (Schienengebundene Fördermittel) Stacker crane (rail-bounded conveying devices) (Quelle: Systraplan)

29 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 28 Seilaufzug (ortsfestes Fördermittel) Wire elevator (stationary conveying devices) (Quelle: Baumarkt) Ropes (3 to 8 redundancy) Seile (3 bis 8 Redundanz) Counterweight Gegengewicht Cabin Kabine

30 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 29 Daher wird eine Gliederung der Fördermittel hier nicht ausschließlich anhand technischer, sondern vielmehr anhand verschiedener systematischer Kriterien (wie z.B. flurgebunden, aufgeständert, flurfrei bzw. ortsfest, verfahrbar) hinsichtlich des Einsatzfalles und der Aufgabenstellung erfolgen. Because of this a conveying device classification will not occur exclusive with technical, but rather with different system related criteria (ground-based, elevated, above-grounded and respectively stationary, mobile etc.) concerning the operation circumstance and the task.

31 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 30 Hauptentwicklungen zukünftiger Fördersysteme Starke Flexibilität von Fördermitteln, weshalb sich eine deutliche Tendenz bei Neuplanungen von den heute weit verbreiteten Stetigförderern zu den flexibleren Unstetig- förderern wie Gabelstaplern, FTS und mobile Roboter etc. abzeichnet. Weitere Zunahme der Automatisierung. Reorganisation der Fertigung im Rahmen von Lean- Management. Verstärkte Einführung von Gruppenarbeit in der Produktion.

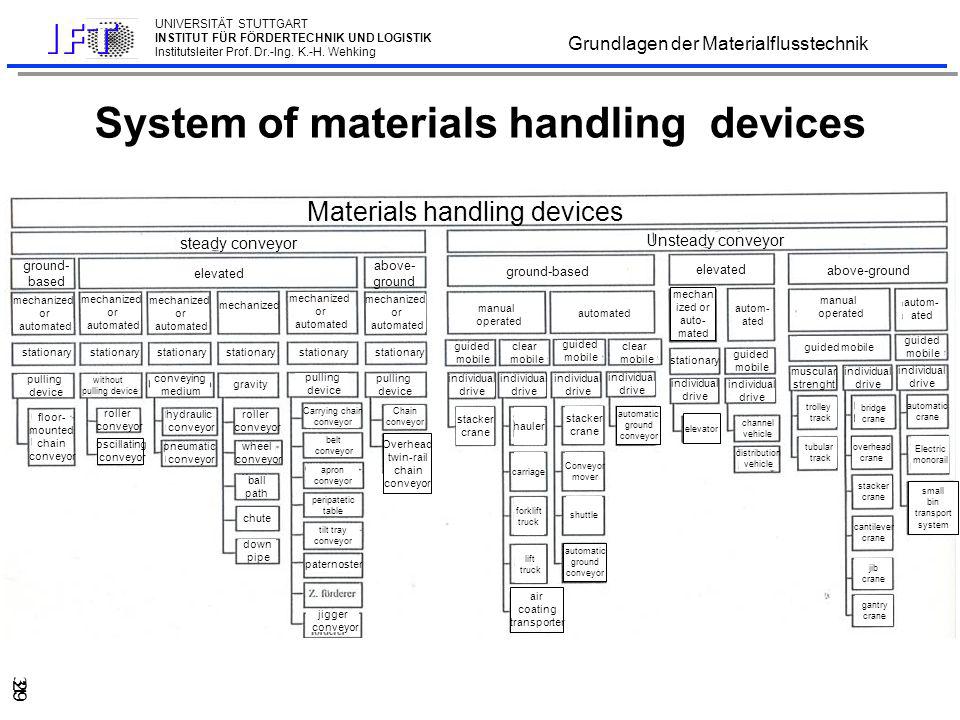

32 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 31 System of materials handling devices Materials handling devices steady conveyor Unsteady conveyor ground- based elevated above- ground ground-based elevated above-ground mechanized or automated mechanized or automated mechanized or automated mechanized or automated mechanized or automated manual operated automated mechan ized or auto- mated autom- ated manual operated autom- ated stationary guided mobile clear mobile guided mobile clear mobile guided mobile guided mobile guided mobile pulling device without pulling device pulling device pulling device conveying medium gravity individual drive individual drive individual drive individual drive individual drive individual drive individual drive individual drive muscular strenght floor- mounted chain conveyor roller conveyor oscillating conveyor hydraulic conveyor pneumatic conveyor roller conveyor wheel conveyor ball path chute down pipe Carrying chain conveyor belt conveyor apron conveyor peripatetic table tilt tray conveyor paternoster jigger conveyor Chain conveyor Overhead twin-rail chain conveyor stacker crane hauler carriage forklift truck lift truck air coating transporter stacker crane Conveyor mover shuttle automatic ground conveyor automatic ground conveyor elevator channel vehicle distribution vehicle trolley track tubular track bridge crane overhead crane stacker crane cantilever crane jib crane gantry crane automatic crane Electric monorail small bin transport system 29

33 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 32 Definition steady conveyor an continuous (bulk material) or discrete continuous (unit load) conveying good stream work during a longer period, whereat their drives, if existent, operate in stationary continuous operation and their bearing parts are not single driven loading and unloading occur during the operation. Their load carrying equipments are thereby always (roller conveyor, conveying belts etc.) or almost always (Chain conveyor, scoop chain conveyor) ready for receiving and releasing are basically provided with stationary equipments, like rails, inductors and similar, which constrict their flexibility and is frequently a balk for other work appliances. peripatetic tableRoller conveyor Chain conveyor -elevated -mechanized or automatized -stationary -traction device -elevated -mechanized or automatized -stationary -without traction device -above ground -mechanized or automatized -stationary -traction device 30

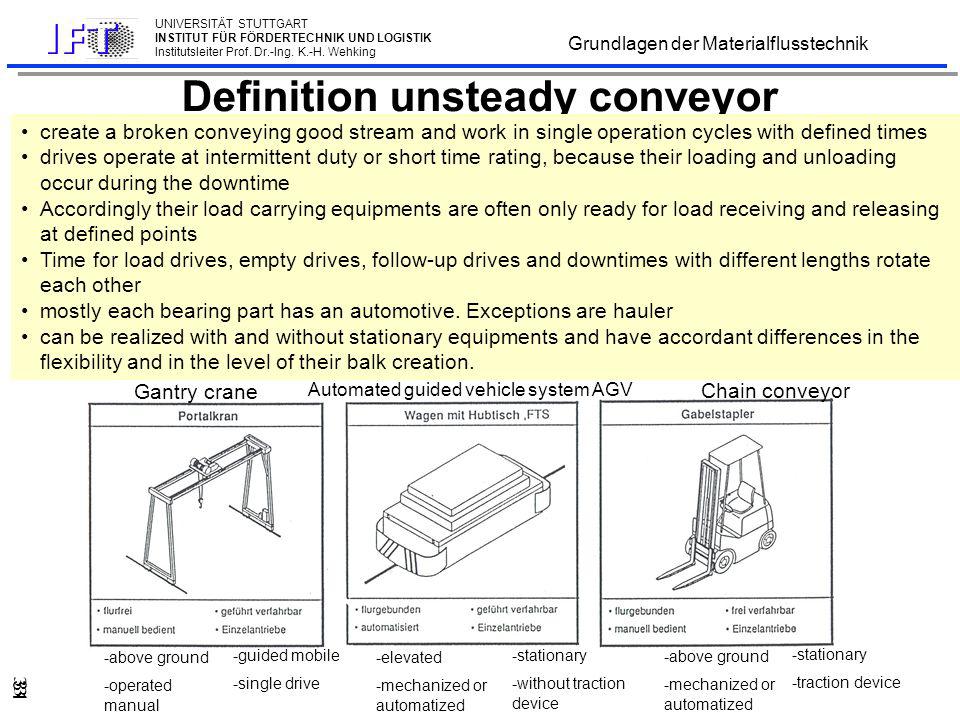

34 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 33 Definition unsteady conveyor create a broken conveying good stream and work in single operation cycles with defined times drives operate at intermittent duty or short time rating, because their loading and unloading occur during the downtime Accordingly their load carrying equipments are often only ready for load receiving and releasing at defined points Time for load drives, empty drives, follow-up drives and downtimes with different lengths rotate each other mostly each bearing part has an automotive. Exceptions are hauler can be realized with and without stationary equipments and have accordant differences in the flexibility and in the level of their balk creation. Gantry crane Automated guided vehicle system AGV Chain conveyor -above ground -operated manual -guided mobile -single drive -elevated -mechanized or automatized -stationary -without traction device -above ground -mechanized or automatized -stationary -traction device 31

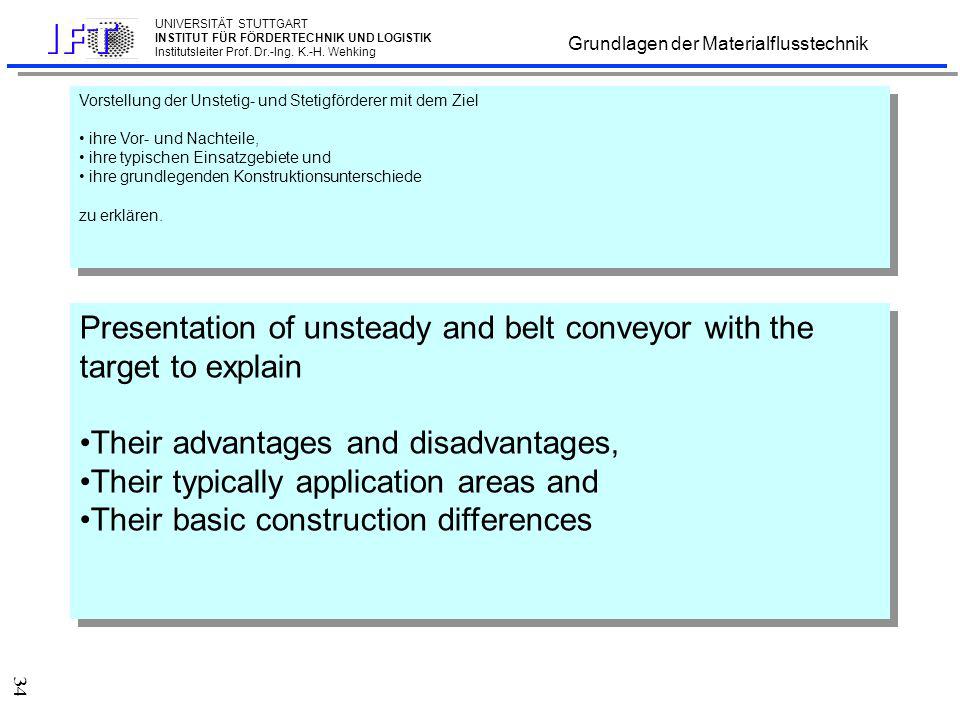

35 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 34 Vorstellung der Unstetig- und Stetigförderer mit dem Ziel ihre Vor- und Nachteile, ihre typischen Einsatzgebiete und ihre grundlegenden Konstruktionsunterschiede zu erklären. Vorstellung der Unstetig- und Stetigförderer mit dem Ziel ihre Vor- und Nachteile, ihre typischen Einsatzgebiete und ihre grundlegenden Konstruktionsunterschiede zu erklären. Presentation of unsteady and belt conveyor with the target to explain Their advantages and disadvantages, Their typically application areas and Their basic construction differences Presentation of unsteady and belt conveyor with the target to explain Their advantages and disadvantages, Their typically application areas and Their basic construction differences

36 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 35 Example of a harbour handling installation 33b

37 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 36 Beispielhafte Zusammensetzung eines Materialflusssystems Exemplary composite of a material flow system Fördermittel: Big assemblies: Kleinbaugruppen: Bauelemente : Containerkran KatzeBrücke FahrwerkTragwerkHubwerk Seil Bremsen Kupplungen Zahnradgetriebe Antriebe (elektrisch) Conveying device Großbaugruppen: Small assemblies: Components: Container crane Bridge Trolley Lifting unit Girder Carriage Rope Brakes Coupler Gearings Drives (electric) 33a

38 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 37 Basiselemente der Fördertechnik Basic elements of conveyor technique - Seile (incl. Trommel und Treibscheibe) - Ketten - Bremsen - Laufräder und Schienen - Lastaufnahmemittel - Kupplung und Wandler - Zahnradgetriebe - Antriebe * Verbrennungsmotor * elektrisch * hydraulisch * pneumatisch - Seile (incl. Trommel und Treibscheibe) - Ketten - Bremsen - Laufräder und Schienen - Lastaufnahmemittel - Kupplung und Wandler - Zahnradgetriebe - Antriebe * Verbrennungsmotor * elektrisch * hydraulisch * pneumatisch - Ropes (incl. drum and traction sheave) - Chains - Brakes - Carrying wheels and rails - Load carrying equipments - Couplers and converters - Gearings - Drives * Combustion engine * electric * hydraulic * pneumatic - Ropes (incl. drum and traction sheave) - Chains - Brakes - Carrying wheels and rails - Load carrying equipments - Couplers and converters - Gearings - Drives * Combustion engine * electric * hydraulic * pneumatic

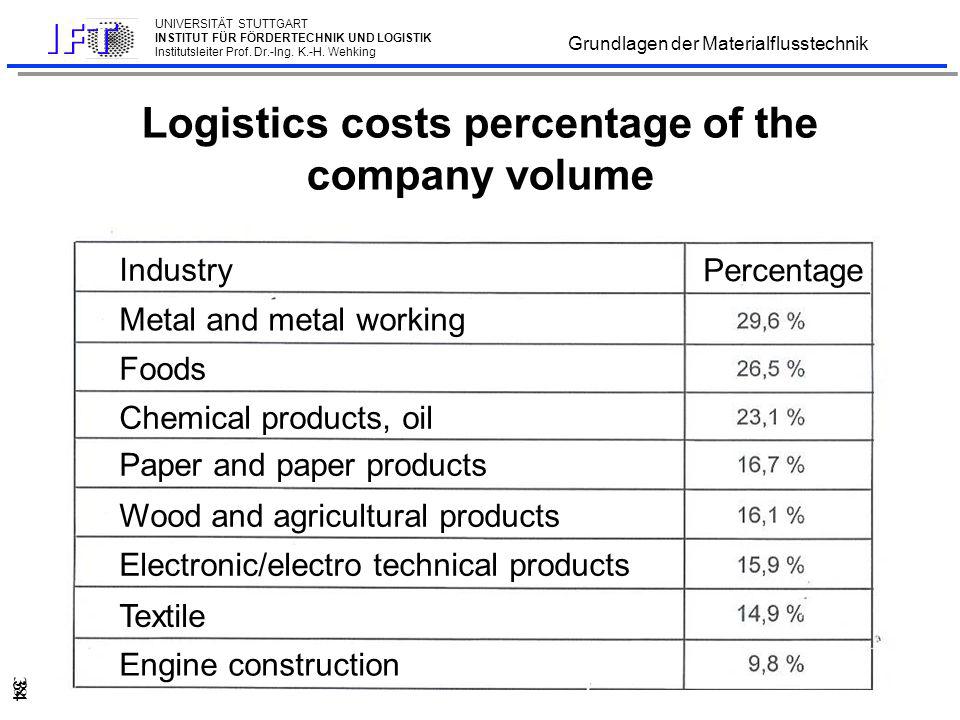

39 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 38 Logistics costs percentage of the company volume Industry Metal and metal working Foods Chemical products, oil Paper and paper products Wood and agricultural products Electronic/electro technical products Textile Engine construction Percentage 34

40 UNIVERSITÄT STUTTGART INSTITUT FÜR FÖRDERTECHNIK UND LOGISTIK Institutsleiter Prof. Dr.-Ing. K.-H. Wehking Grundlagen der Materialflusstechnik 39 Literatur Arnold, D ; Isermann, H ; Kuhn, A ; Tempelmaier, H ; Handbuch Logistik; Springer Verlag; 2002 VDI Richtlinien 2411 : Begriffe und Erläuterungen im Förderwesen VDI Richtlinien 3300 : Materialfluß-Untersuchungen
