2 Datenverarbeitung im PC Das EVA Prinzip Hauptprozessor und Speicher Interne Kommunikation

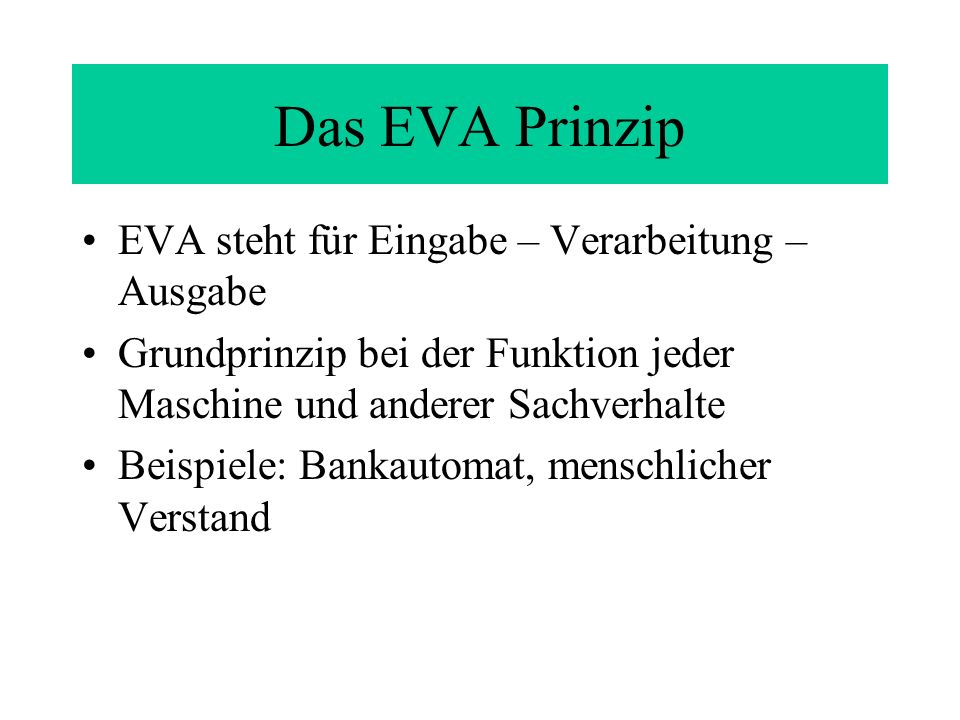

3 Das EVA Prinzip EVA steht für Eingabe – Verarbeitung – Ausgabe Grundprinzip bei der Funktion jeder Maschine und anderer Sachverhalte Beispiele: Bankautomat, menschlicher Verstand

4 Eingabegeräte Tastatur Maus (Steuerung) Mikrofon Scanner Webcam...

5 Ausgabegeräte Monitor Drucker Kopfhörer/Boxen...

6 Verarbeitungsgeräte Hauptprozessor Arbeitsspeicher Zusammen: Central Prozessor Unit (CPU)

7 Zentralprozessor Gleichbleibender Arbeitstakt im GHz – Bereich als Grundlage (Pulsschlag) Daten liegen in digitaler Form vor Prozessor kann nur zwei Zustände bearbeiten: An/Aus (Bit) Daten sind eine lange Folge von Bits

8 Arbeitsspeicher Zwischenlagerungsmöglichkeit für Bitfolgen Speicherzellen erhalten Adressen, um Daten richtig zu zu ordnen Speichert nicht dauerhaft, sondern temporär Arbeitsspeicher = RAM = Random Access Memory) Beim Abschalten wird der Inhalt gelöscht

9 Interne Kommunikation Datenaustausch zwischen Arbeitsspeicher und Prozessor erfolgt über Bussystem Interrupts (Unterbrechungsanforderungen) signalisieren der CPU Datenflüsse Interrupt Controller lokalisieren und sortieren die Anforderungen DMA (Direct Memory Access) ist ein Kanal, der den Prozesser umgeht und direkt zum RAM führt.

10 Bussysteme Transportsystem für Daten und Signale Art mehrspurige Datenautobahn ISA Bus mit 8,22MHz uns 16 bit VESA-Local Bus mit 32 Bit u. CPU- Takt PCI- Bus wie VESA inklusive Signale

11 Steckplätze/ Slots Busstationen zum Anzapfen von Daten Schnittstelle für Eingabe und Ausgabegeräte PC wird durch Slots zum offenen System

12 Schema zur Datenverarbeitung
