1 Grundlagen Bewegungs- und Präsenzmelder

2 Physikalische Grundlage
P h y s i k a l i s c h e G r u n d l a g e n Physikalische Grundlage Wärme = Infrarot Infrarotstrahlung abhängig von der Oberflächentemperatur PIR(Passiv-Infrarot)-Melder detektieren mit Hilfe der Optik (Linse) sich bewegende warme Objekte. Was wissen Sie über die physikalischen Grundlagen? Wie erfasst eine PIR-Melder die Bewegung? Was heisst PIR? Wieso Passiv? PIR = Passivinfrarot

3 Erfassungsbereiches 2. P r i n z i p a u f b a u P I R – M e l d e r
Wiederholen: Zonen Durchqueren erzeugt das Signal Empfindlichkeit des Erfassungsbereiches ausführen! 1. Zwei Erfassungsdistanzen: Bei seitlichem Vorbeigehen (tangential) Bei direktem Draufzugehen (radial) und sitzenden Tätigkeiten (Präsenz) 2.

4 Montagehöhe P l a n u n g & E i n s a t z
Mit zunehmender Höhe zunehmende Reichweite Mit zunehmender Höhe abnehmende Empfindlichkeit

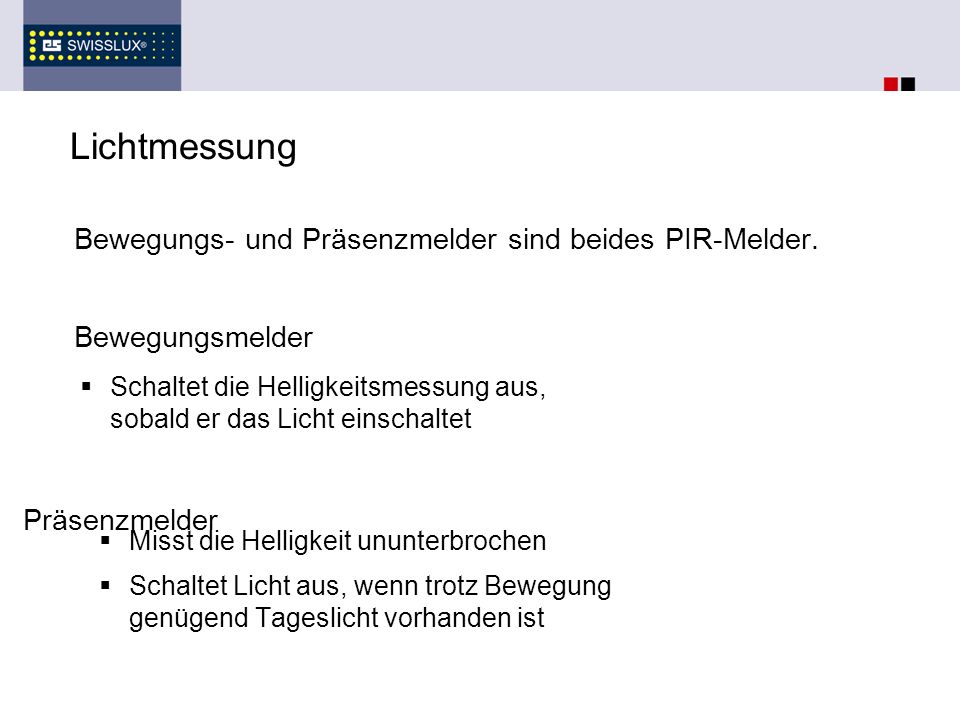

5 Bewegungs- und Präsenzmelder sind beides PIR-Melder. Bewegungsmelder
Lichtmessung Bewegungs- und Präsenzmelder sind beides PIR-Melder. Bewegungsmelder Schaltet die Helligkeitsmessung aus, sobald er das Licht einschaltet Der Präsenzmelder Misst die Helligkeit ununterbrochen Schaltet Licht aus, wenn trotz Bewegung genügend Tageslicht vorhanden ist

6 Lichtmessung Bewegungsmelder
P r i n z i p a u f b a u P I R – M e l d e r Lichtmessung Bewegungsmelder CDS Sensor misst die Helligkeit Einfaches Verfahren... Ausschaltwert = Dämmerungswert + Kunstlicht (vereinfacht) Einfache Lichtmessung Helligkeitswert [Lux] (Einschaltschwelle)

7 Lichtmessung Präsenzmelder
P r i n z i p a u f b a u P I R – M e l d e r Lichtmessung Präsenzmelder Zeit Helligkeit CDS Sensor misst die Helligkeit Einfaches Verfahren... Ausschaltwert = Dämmerungswert + Kunstlicht (vereinfacht) Erweiterte Lichtmessung: Tageslicht Kunstlicht Kunstlicht Schaltet das Kunstlicht bei ausreichend Tageslicht ab auch wenn Bewegung erfasst wird Helligkeitswert [Lux] (Einschaltschwelle) Ausschaltschwelle

8 Einfluss der Leuchte auf den Melder
P l a n u n g & E i n s a t z Einfluss der Leuchte auf den Melder Leuchte zu nah beim Melder >> zurück zu Übersicht Montageort Folie 5: oben rechts ins weisse klicken (um ein das nächste Thema einzusteigen) >> zurück zu Folie 3: auf schwarzes Quadrat klicken (um ein das nächste Thema einzusteigen) Zuviel direkten Lichteinfall auf den Melder < 30°

9 Störquellen P l a n u n g & E i n s a t z Bäume, Büsche
>> zurück zu Übersicht Montageort Folie 5: oben rechts ins weisse klicken (um ein das nächste Thema einzusteigen) >> zurück zu Folie 3: auf schwarzes Quadrat klicken (um ein das nächste Thema einzusteigen) Bäume, Büsche Ein- und ausschaltende Lüftung Geräte, welche Wärmeströmungen verursachen  Mit Richten und Abdecken der Linsen kann der Erfassungsbereich den Gegebenheiten angepasst werden

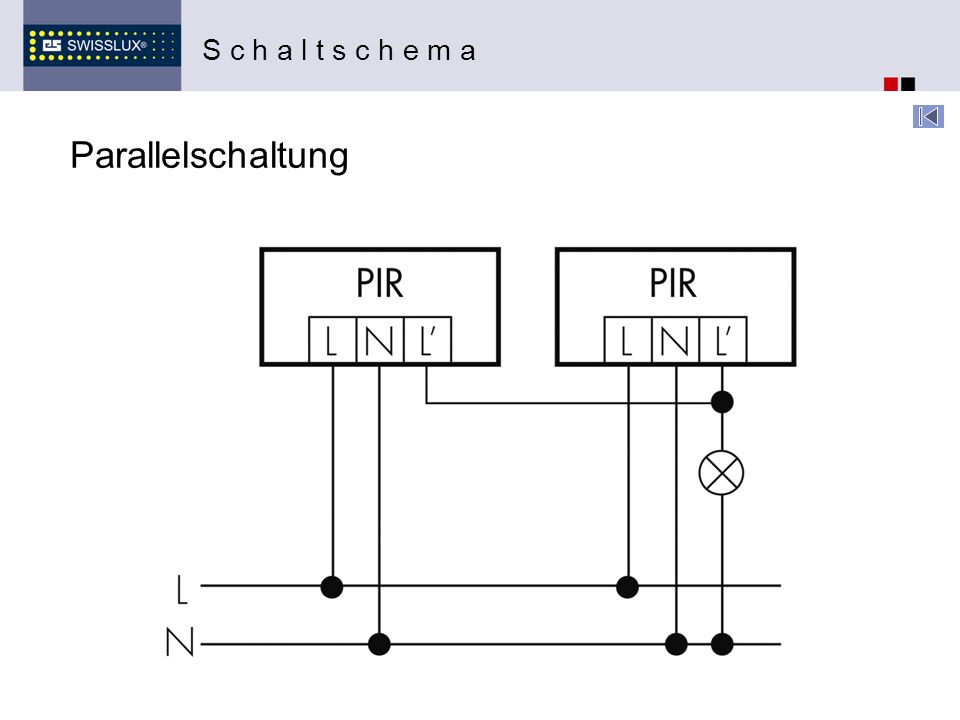

10 Parallelschaltung S c h a l t s c h e m a
Die Lichtmessung der einzelnen Melder wird durch das Kunstlicht beeinflusst  Unerwünschte Abschaltungen können die Folge sein

11 Schaltung über Minuterie
S c h a l t s c h e m a Schaltung über Minuterie Die Lichtmessung der einzelnen Melder wird durch das Kunstlicht beeinflusst Unerwünschte Abschaltungen können die Folge sein In Räumen ohne Tageslicht Helligkeit immer auf Sonne stellen (Lichtmessung deaktiviert)

12 P l a n u n g & E i n s a t z 0 – Hand – Automat

13 Master-/Slave Schaltung
S c h a l t s c h e m a Master-/Slave Schaltung

14 Tasterbetrieb bei Präsenzmeldern
P l a n u n g & E i n s a t z Tasterbetrieb bei Präsenzmeldern Das Unterbrechen der Speisung sollte bei Präsenzmeldern nicht angewendet werden da die Lichtmessung aktiv bleibt und die Beleuchtung nach der Initialisierungsphase im Zustand ‚Hell‘ wieder löscht.
