Fingerübungen zu OOT Erstellen Sie, ausgehend vom nachfolgenden Beschrieb ein Use-Case Diagramm: Tanken an einer Tanksäule Der Kunde fährt mit seinem Wagen.

Ähnliche Präsentationen


Präsentation zum Thema: "Fingerübungen zu OOT Erstellen Sie, ausgehend vom nachfolgenden Beschrieb ein Use-Case Diagramm: Tanken an einer Tanksäule Der Kunde fährt mit seinem Wagen."—  Präsentation transkript:

1 Fingerübungen zu OOT Erstellen Sie, ausgehend vom nachfolgenden Beschrieb ein Use-Case Diagramm: Tanken an einer Tanksäule Der Kunde fährt mit seinem Wagen vor die Tankstation. Er kann via Kundenkarte, Kreditkarte oder bar eine entsprechende Menge An Benzin oder Diesel beziehen. Der Kunde kann nach dem Betanken eine Quittung erstellen resp. ausdrucken lassen. Die Verwendung von Mobiltelefonen während des Tankens ist nicht gestattet.

2 Bezahlen Tankstation Kunde Säule Zahlstation Kunden/ Kreditkarte Bar Check Säulenwahl Tanken Produktwahl Quittung anfor. Verbuchen Inkasso- system Use Case Diagramm

3 Fingerübungen zu OOT Erstellen Sie, ausgehend vom zuvor aufgebauten Use-Case -ein Aktivitätsdiagramm -ein Kollaborationsdiagramm -ein Sequenzdiagramm -ein Zustandsdiagramm

4 Aktivitätsdiagramm Bezahlen (Karte/bar) Säule wählen Karte/ Note ok Produkt wählen Tanken Geld vorhanden? [nein] [Bar und negativ] Quittung anfordern Abbruch [ja]

5 Kollaborationsdiagramm Kunde Säule Zahlstation bezahlen(Karte) bezahlen(bar) 1:[bis entschieden] prüfen 2:aktiviere Säule 3:[Produkt gewählt] Produkt 4:[bis Stop – Geld oder voll] tanken 5:[Abbruch] Rückmeldung

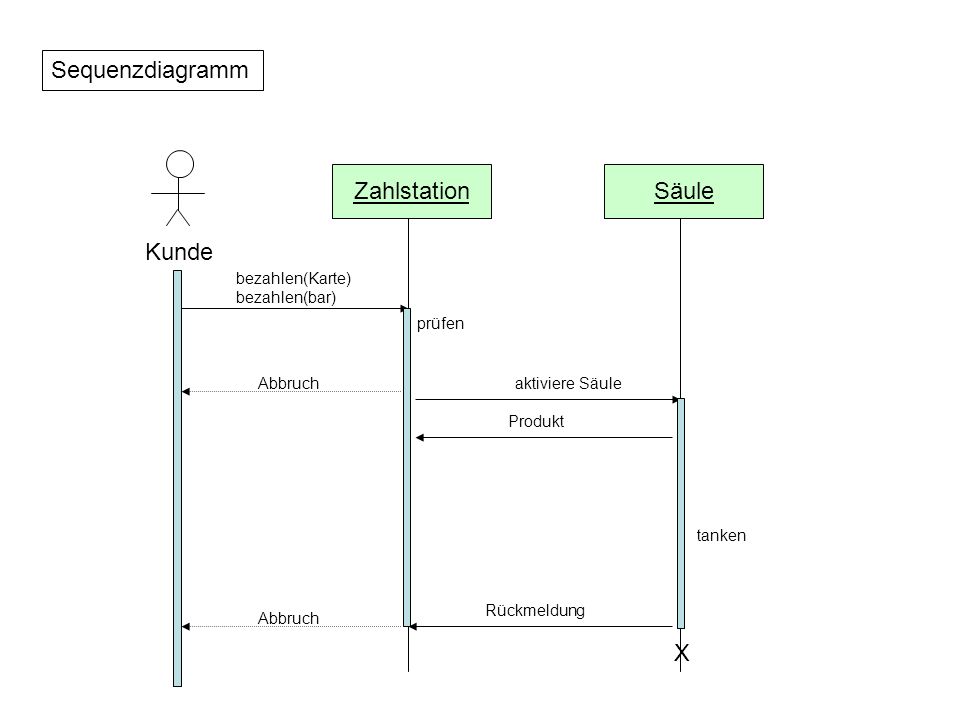

6 Sequenzdiagramm Kunde ZahlstationSäule bezahlen(Karte) bezahlen(bar) prüfen Abbruchaktiviere Säule Produkt tanken X Rückmeldung Abbruch

7 Zustandsdiagramm Start Ende Idle bezahlend 1:[no interaction] do idle wählend tankend 2:[abgeschlossen] do bezahlung übermittelnd 3:[voll oder kein Geld] do tanken 4:[Abbruch] do übermitteln
