Firmenprofil Mit weltweit 55 Standorten 7000 Mitarbeiter Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
3
Diese Datei wurde zum Download bereitgestellt auf:
Firmenprofil DSI 2001 Zusammenfassung von Fuge Sarstedt DSI Cologne Germefa Heiloo VSH Hilversum Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
4
Diese Datei wurde zum Download bereitgestellt auf:
Firmenprofil DSI Hauptproduktgruppen Zapfköpfe Fittinge & Reinigungsadapter Druckregler Advanced Draught Solution Zapfhähne Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
5
Diese Datei wurde zum Download bereitgestellt auf:
Themenübersicht Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
6
Diese Datei wurde zum Download bereitgestellt auf:
Funktionsprinzip Druckminderer (unbalanciert) Hinterdruck Vordruck Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
7
Diese Datei wurde zum Download bereitgestellt auf:
Funktionsprinzip Druckminderer (unbalanciert) Hinterdruck Hinterdruck Feder Feder Vordruck Vordruck Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
8
Diese Datei wurde zum Download bereitgestellt auf:
Funktionsprinzip Druckminderer (balanciert) Hinterdruck Vordruck Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
9
Diese Datei wurde zum Download bereitgestellt auf:
Funktionsprinzip Druckminderer (balanciert) Hinterdruck Feder Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
10
Diese Datei wurde zum Download bereitgestellt auf:
Herkömmlicher Druckregler für Getränkeschankanlagen Hinterdruck Vordruck Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
11
Diese Datei wurde zum Download bereitgestellt auf:
Herkömmlicher Druckregler für Getränkeschankanlagen Feder Feder Hinterdruck Hinterdruck Vordruck Vordruck Feder Feder Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
12
Diese Datei wurde zum Download bereitgestellt auf:
Vorteil eines balancierten Druckreglers Bier 5 g/L CO2 - Gehalt Temp. 5°C Gleichgewichtsdruck 0,88 bar ( 1,88 abs.) Erforderlicher Druck 2 bar ( 3abs. ) Bei reiner CO2 – Anwendung Aufkarbonisieren Bei Gasgemisch 60% CO2 – 40% N2 ( Keine Aufkarbonisierung ) 100% x 1,88 Advanced Draught Solution X ( % CO2 ) = = 63% 3 Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
13
Diese Datei wurde zum Download bereitgestellt auf:
Vorteil eines balancierten Druckreglers CO2 Flasche Temp. (°C) Druck (bar) Betriebstemperatur 40 135 Abkühlung durch Verdunstungskälte auf 5 40 Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
14
Diese Datei wurde zum Download bereitgestellt auf:
Vorteil eines balancierten Druckreglers 40°C 135 bar Arbeitsdruck 5°C 40 bar 1,7 Herkömmlicher Regler 1,3 Balancierter Regler 1,0 135 Flaschendruck (bar) 40 40 Temp. CO2 (°C) 5 Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
15
Diese Datei wurde zum Download bereitgestellt auf:
Vorteil eines balancierten Druckreglers 60% CO2 40%N2 Arbeitsdruck ( bar ) Temp ( °C ) 3,5 18 Herkömmlicher Regler 2,7 12 2 5 Balancierter Regler 200 Flaschendruck Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
16
Diese Datei wurde zum Download bereitgestellt auf:
Vorteil eines balancierten Druckreglers Modell: Mistral von Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
17
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Vereisung Äußere Vereisung Innere Vereisung Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
18
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Vereisung Äußere Vereisung Q T t Kein Problem Advanced Draught Solution -56,6°C bei p=5,18 bar Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
19
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Vereisung Innere Vereisung Q T Vereisung t Advanced Draught Solution -56,6°C bei p=5,18 bar Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
20
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Flüssiges CO2 im Regler Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
21
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Flüssiges CO2 im Regler ½ CO2 gasförmig Dichte : 1,815 kg/m3 1/1 CO2 flüssig ½ CO2 fest ( Trockeneis ) Dichte : 435 kg/m3 Sublimation des Trockeneises Druckanstieg im Hinterdruckbereich Advanced Draught Solution Kann gefährlich werden !!! Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
22
Diese Datei wurde zum Download bereitgestellt auf:

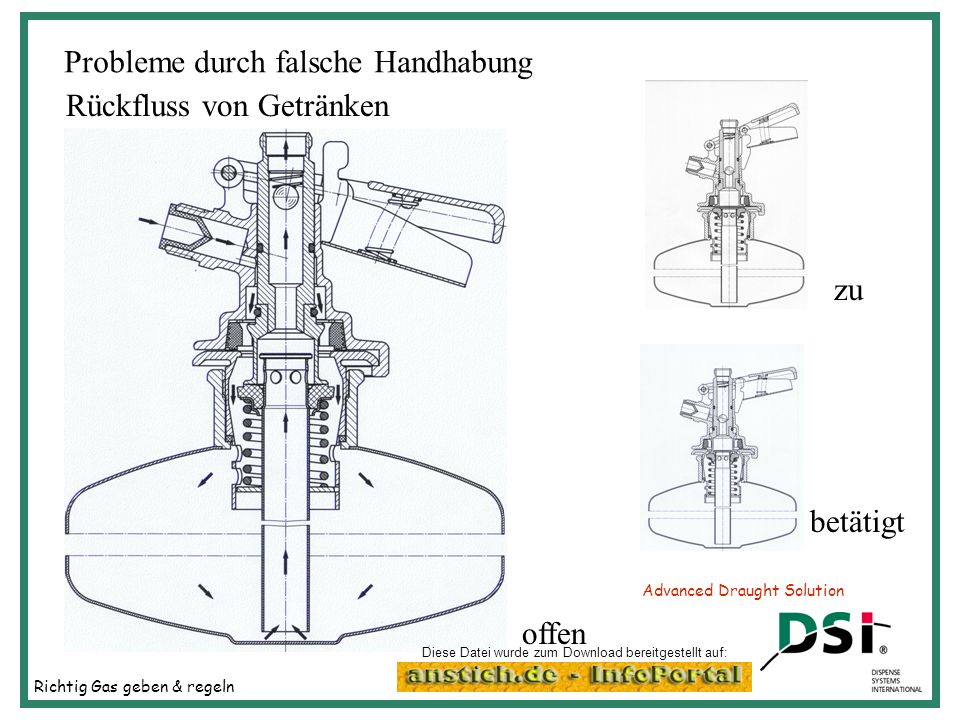

Probleme durch falsche Handhabung Rückfluss von Getränken (kein Problem bei sachgemäßer Anwendung) offen betätigt Advanced Draught Solution zu Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
23
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Rückfluss von Getränken zu offen Advanced Draught Solution halbgeöffnet Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
24
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Rückfluss von Getränken zu betätigt Advanced Draught Solution offen Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
25
Diese Datei wurde zum Download bereitgestellt auf:
Probleme durch falsche Handhabung Rückfluss von Getränken Gasehersteller und Abfüller finden aber trotzdem Getränkerückstände in den Gasflaschen Das Restdruckventil mit Rückflusssperre als Lösung für konstant gute Gasqualität Advanced Draught Solution Diese Datei wurde zum Download bereitgestellt auf: Richtig Gas geben & regeln
