Modell 296AP 1. Ausbauen Um die Feder auszutauschen oder irgendein inneres Bauteil des Ventils zu reinigen, ist folgendermaßen vorzugehen: AUS-UND EINBAUEN.

Präsentation zum Thema: "Modell 296AP 1. Ausbauen Um die Feder auszutauschen oder irgendein inneres Bauteil des Ventils zu reinigen, ist folgendermaßen vorzugehen: AUS-UND EINBAUEN."—  Präsentation transkript:

1

2 Modell 296AP 1. Ausbauen Um die Feder auszutauschen oder irgendein inneres Bauteil des Ventils zu reinigen, ist folgendermaßen vorzugehen: AUS-UND EINBAUEN A.Mit einem Dorn den Splint herausziehen, bis der Hebel frei ist B.Haube abschrauben und abziehen C.Stift festhalten, Kontermutter der Hohlschraube soweit wie möglich lösen und die Hohlschraube lösen, bis sich die Feder spürbar entspannt D.Stift und Venitlkörper festhalten und die Haube abschrauben E.Haube abnehmen und danach sind alle Teile zugänglich

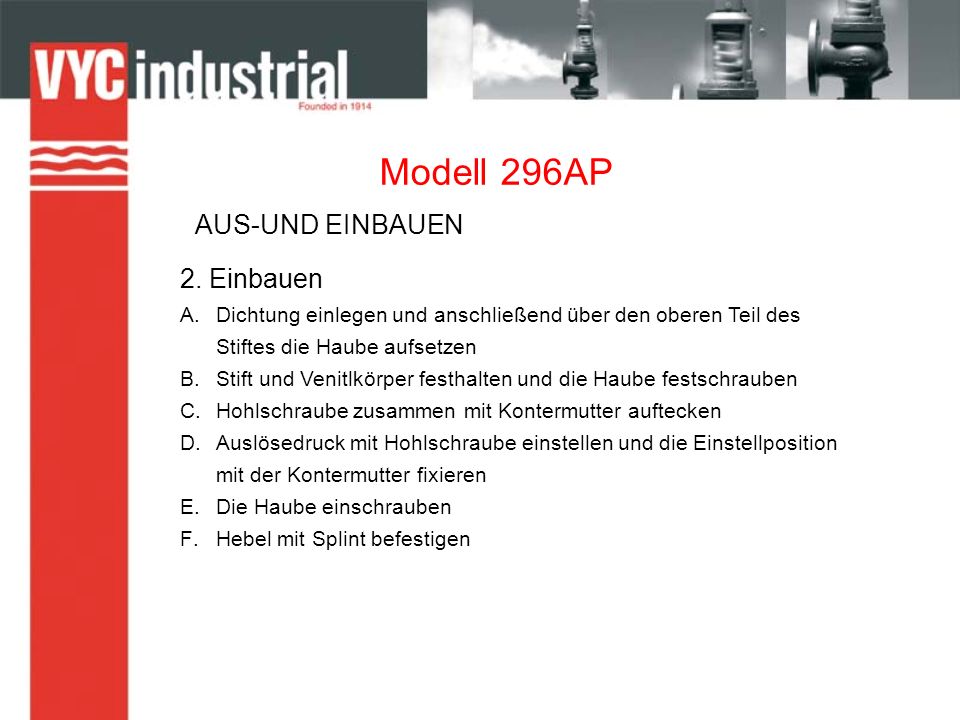

3 Modell 296AP 2. Einbauen A.Dichtung einlegen und anschließend über den oberen Teil des Stiftes die Haube aufsetzen B.Stift und Venitlkörper festhalten und die Haube festschrauben C.Hohlschraube zusammen mit Kontermutter auftecken D.Auslösedruck mit Hohlschraube einstellen und die Einstellposition mit der Kontermutter fixieren E.Die Haube einschrauben F.Hebel mit Splint befestigen AUS-UND EINBAUEN

4 Modell 296AP EINSTELLUNG DES AUSLASSES, DES DRUCKABFALLS UND DER DRUCKDIFFERENZ DES VERSCHLUSSES (BLOWDOWN) A.Zapfen lösen B.Absweisring auf-oder zuschrauben je nach gewünschter Druckdifferenz des Verschlusses (Blowdown) C.Fixieren der Position des Abweisringes durch Eindrücken des Zapfens
