1 Tandem Operation

2 Overview Accelerator Lab Gebäude (10 Mio. DM) Planungsbeginn 1966 Baubeginn Sept Richtfest Oktober 1968 Bauübergabe April 1970 Beschleuniger (13 Mio. DM) Bestellung bei HVEC Juli 1966 Montagebeginn Frühjahr 1969 Abnahme August 1970 Strahltransportsystem (4 Mio. DM) Montagebeginn April 1970 Abnahme Mai 1971

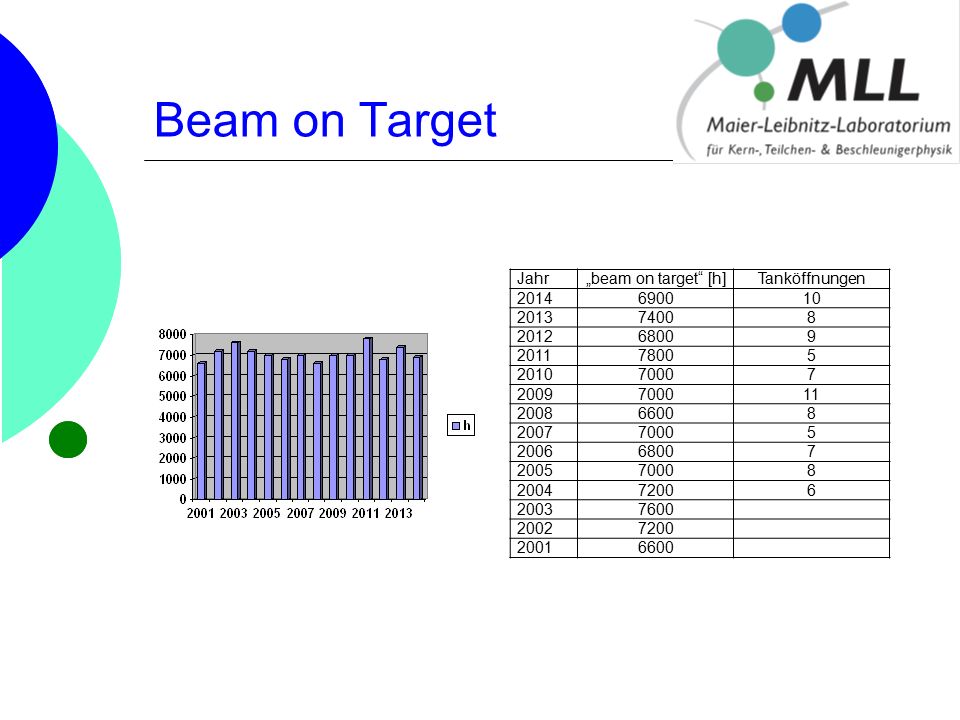

3 Beam on Target Jahr„beam on target“ [h]Tanköffnungen

4 Prinzip Tandem-Beschleuniger TerminalStripperfolie Ionenquelle Wasserstoff Pos. Wasserstoffion (Proton) Neg. Wasserstoffion Elektrisches Feld Isolator +15MV 90° Magnet Isoliergas Vakuum H+H+ H-H- Zum Experiment 30 MeV H + Tandembeschleuniger 15 MeV 30 MeV 10 MV 5 MV H

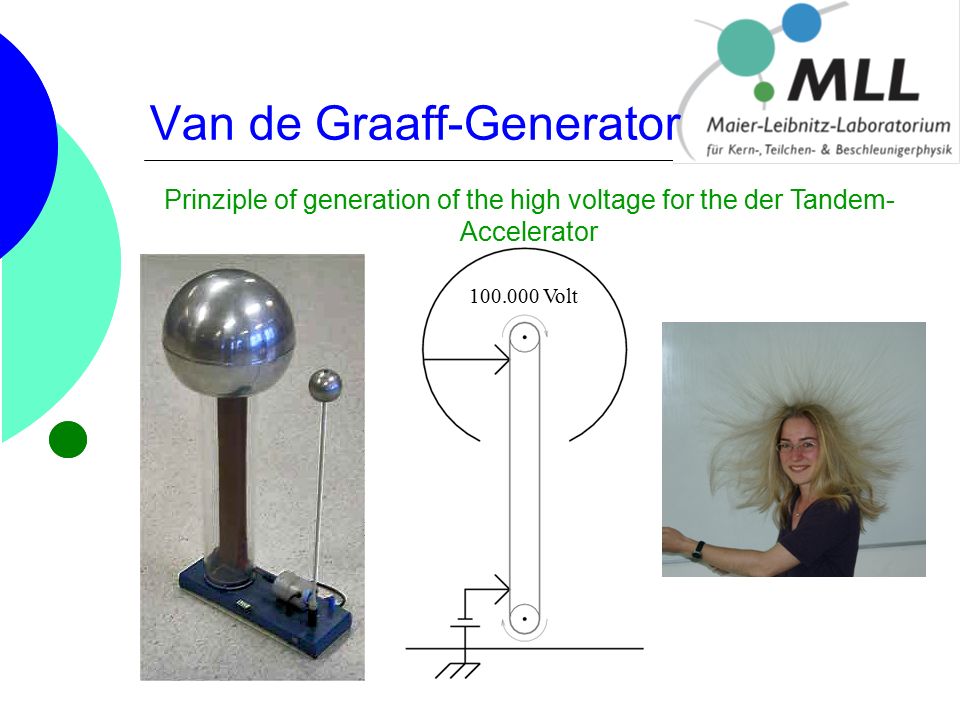

5 Van de Graaff-Generator Volt Prinziple of generation of the high voltage for the der Tandem- Accelerator

6 Daten Inbetriebnahme 1970 Länge 25 m Durchmesser 5,5 m Leergewicht 127 t Endgewicht 182 t Isoliergas: 7 bar SF 6 (16t) Terminal 14 Millionen Volts Pressure tank Charging chains (red) Stripperfoil Accelerating tube MP-Tandem Van de Graaff ® Accelerator

7 Charging chains mechanical components

8 Tank inside

9 Accelerating tube

10 Accelerating tube (1993)

11 Supporting structure 1970

12 Features of the Tandem Accelerator  Variable energy  High stability (ΔE/E < )  DC or pulsed beams  Ions (p, C, O,…..SH)  polarized Protons/Deuterons

13 Tandem Control-System

14 Control System

15 ONF/Arcnet old system

16 WinCC/Profibus new system

17 PGL Inventory PGL-Zusammenfassung Die Inbetriebnahme der Anlage erfolgte im Jahre Die Einrichtungen des Labors wurden immer wieder dem Stand der verfügbaren Technik angepasst. Als Automatisierungssystem ursprünglich eingesetzt wurde die Vernetzungstechnologie ARCNet (Abschnitt 3.1), die bis heute noch zuverlässig ihren Dienst verrichtet. Betrieben wird die Anlage mittels Bildschirmbedienung aus dem Kontrollraum über das Bedien- und Beobachtungsprogramm „RackViewer“ (Abschnitt 4.2). Obwohl wichtige Bauelemente für diese Technologie auf dem Markt nicht mehr erhältlich sind, ist die Instandhaltung der eingesetzten Baugruppen durch vorausschauende Vorratshaltung aus heutiger Sicht für die nächsten zehn Jahre und auch darüber hinaus gesichert. PGL result: More than 10 years of operation possible.

18 Reasons for a shutdown  Earthquakes  remove a massive radiation shielding door by blasting  Management
