1 Luftverschmutzung – Teil Smog
Tokyo Bay

2 Substanzklassen, welche die Luft verunreinigen können, sind z.B.:
- Gase: vor allem Schwefeldioxid (SO2), Kohlendioxid (CO2), Kohlenmonoxid (CO) und Stickoxide (NOx) Staub: bestehend aus festen Partikeln mit einem Durchmesser von bis zu 100 µm Aerosole: bestehend aus feinen Tröpfchen oder sehr kleinen festen Partikeln oder beiden, die in der Luft schweben; Durchmesser von Nanometers von bis zu 1 µm. Primäre und sekundäre Verunreinigungen - Primäre Verunreinigungen bestehen aus schädigenden Substanzen, die direkt in die Atmosphäre durch Emissionen eingebracht werden. - Sekundäre Verunreinigungen bestehen aus Substanzen, die ihre schädigende Wirkung erst nach dem Einbringen in die Luft oder durch chemische Bildung aus Vorläufern in der Luft entfalten. (2006)

3 http://www.atmosphere.mpg.de/enid/1do.html (2006)

4 Luftverschmutzung liegt dann vor, wenn schädigende Substanzen (feste Partikel, Gase oder Flüssigkeitströpfchen) in solcher Menge in der Luft enthalten sind, dass sie die Zusammensetzung der Luft maßgeblich verändern. Diese Veränderun-gen können einen negativen Einfluss auf die menschliche Gesundheit, Lebe-wesen, das Klima, Boden oder Wasser haben. Emission = Eintrag einer Verschmutzung in die Luft aus einer oder vielen Quellen. Anthropogene Emissionen Natürliche Emissionen: Rauch aus dem Vulkan Sakura-jima, Japan (3/2010)

5 Global distribution of dust sources.
Engelbrecht & Derbyshire (2010): Airborne Mineral Dust. Elements 6, 241–246. (after Prospero et al. 2002) The aerosol types that are mostly seen in the AAI are desert dust and biomass burning aerosols. The AAIs provided here are derived from the reflectances measured at 340 and 380 nm or 354 and 388 nm. The Absorbing Aerosol Index (AAI) indicates the presence of elevated absorbing aerosols in the Earth's atmosphere (mostly desert dust and biomass burning aerosols). The number of days exceeding the AAI is shown in shades of yellow and brown. Arrows indicate the general direction of dust storms, and major impacted areas over the ocean are shown in paler shades of blue.

6 Typical pollutants enriched in tropospheric air in areas with high population and industries
sulphur dioxide SO2 and nitrogen oxides NOx (mostly NO + NO2) (most of it from high temperature processes by burning fossil fuels) reactive hydrocarbons (most of it from refineries, traffic, wood burning) carbon dioxide CO2 und carbon monoxide CO (mostly of fossil fuel burning), methane (mostly of agriculture, fossil fuel extraction) heavy metals (traffic and industry) organic substances (solvents from chemical industry; aerosols and gases from burning waste and wood) dust and soot Their concentrations in air depend strongly on the kind of industry and heating facilities, car density, measures against pollution etc.

7 Historie von Luftbelastungen an einigen Beispielen
In den Frühzeiten der menschlichen Zivilisation war lediglich der Rauch von Feuerplätzen eine Quelle menschlicher Luftverunreinigung. Die Emissionen pro Kopf waren sehr gering, die Weltbevölkerung ebenfalls. Bei den Griechen wurden stärkere Emissionsquellen aus den Städten verbannt. Horaz beschrieb die Wirkung der Holzfeuer auf die Hauswände des Alten Roms. Aus dem Alten Rom wird von schweren Himmel berichtet, wenn bei einer Inversionswetterlage (Stagnation) die Luftverschmutzung zu stark wurde. 1306 verbot König Edward I die Nutzung von Kohle in London. 1661 schrieb John Evelyn (Bild) sein „Fumifugium – The Incon- vinience of the Air and the Smoake of London Dissipated“. Er griff darin die „Brewers, Diers, Limeburners, Salt and Soup boylers“ an. „Smoke was responsible for the fouling of churches, palaces, clothes, furnishings, paintings, rain, dew, water and plants“. Insbesondere die schnelle Entwicklung der Industrie im 19. und 20. Jahrhundert wurde zum Ursprung zahlreicher Verschmutzungsquellen. Eine ihrer wichtigsten Antriebsquellen war der aus Kohleverbrennung gedeckte wachsende Energie-bedarf. In der Folge intensivierte sich die Verschmutzung durch den Ausbau von Heizsystemen in den Haushalten, die Entwicklung von Kraftwerken. Seit 1950 avancierte der Kfz-Verkehr zu einem bedeutenden Umweltproblem. (2013) etc.

8 Liste von lokalen Katastrophen mit schweren Umweltbelastungen:
Smog im Mosa Tal (Belgien), hohe Luftverschmutzung vor allem durch Schwefeldioxid führt zum Tod einigen hundert Menschen Donora (USA), ein Smog-Ereignis tötet 20 Personen Pozza Rica (Mexico), unkontrollierte Emissionen von Schwefelwasserstoff während einer Kraftwerksstörung; Vergiftung von 300 Personen, 22 sterben. Smog in London - etwa 4000 Menschen sterben Im italienischen Seveso kommt es nach einem Druckanstieg in einem Reaktor zur Herstellung von chlororganischen Chemikalien zur Freisetzung mit Dioxin belasteter Aerosole. Über 700 Menschen wurden evakuiert, die Langzeitauswirkungen sind nicht genau abschätzbar. Chemiekatastrophe in Bhopal (Indien) Tote, ca Vergiftungs-fälle bei der Explosion eines defekten Tankbehälters mit Methylisocyanat. Im Kernreaktor von Tschernobyl (Ukraine, früher UdSSR) kam es nach einer Überhitzung der Brennelemente zur Explosion des Reaktors und zur Kernschmelze. Radioaktive Spaltprodukte wurden freigesetzt und zogen in einer Wolke über Europa. 31 Personen starben in der ersten Woche nach der Explosion, über wurden nach dem Unfall bzw. bei der Verschalung des Unfallreaktors sehr hohen Strahlendosen ausgesetzt. Erhöhte Krebsraten bei einigen Millionen Menschen. Großbrände an Ölquellen während des ersten Irak-Krieges etc. Tschernobyl: Erregte Debatten gibt es zwei Jahrzehnte nach dem Unglück über die Zahl der Todesopfer. Während UN-Organisationen von langfristig maximal 4000 Opfern ausgehen, rechnen Umweltschützer mit mindestens Todesopfern in Folge der Katastrophe. (2013)

9 Partikel und Sichtweite
Die Partikelkonzentration ist sehr niedrig: die Sichtweite beträgt etwa 250 km. Quelle: Glacier National Park (Canada) Hier beträgt die Sichtweite unter 70 km, da die Luft verschmutzt ist. Partikel und Sichtweite Unter der Sichtweite verstehen wir die größte Distanz, über die ein Beobachter ein großes schwarzes Objekt am Horizont noch gegen den Himmel sehen kann. Gasmoleküle und kleine atmosphärische Partikel sind kleiner als die Wellen-länge des sichtbaren Lichtes. Wenn das Licht auf ein Gasmolekül oder Feinst-partikel trifft, wird das Licht gestreut oder in verschiedene Richtungen reemittiert (Lichtstreuung). → Mit zunehmender Verschmutzung vermindert sich die Sichtweite durch Lichtstreuung (bei sonst gleichen Faktoren). (2006)

10 Many Europeans still exposed to harmful air pollution I
European Environment Agency EEA (Nov. 2015): Many Europeans still exposed to harmful air pollution I Air pollution is the single largest environmental health risk in Europe. It shortens people’s lifespan and contributes to serious illnesses such as heart disease, respiratory problems and cancer. The most problematic pollutants affecting human health are particulate matter (PM), ground-level ozone (O3) and nitrogen dioxide (NO2). Health impact estimates associated with long-term exposure show that PM2.5 (particulate matter with diameter of < 2.5 µm) was responsible for premature deaths in Europe in 2012. NO2 was responsible for ~ premature deaths. O3 exposure caused premature deaths. Alongside health, air pollutants also have a significant harmful impact on plant life and ecosystems including eutrophication caused by ammonia (NH3) and nitrogen oxides (NOx) damage to plants caused by O3.  ( )

11 Percentage of the urban population in the EU‑28 exposed to air pollutant concentrations above certain EU and WHO reference concentrations (2011–2013) The reference concentrations in brackets are in μg/m3 except for BaP (Benzo[a]pyren, polycyclic aromatic hydrocarbon) in ng/m3. WHO AQG = World Health Organisation Air Quality Guidelines The WHO guideline values are smaller than the EU reference values (except for NO2). For that reason, the exposure estimate following the WHO values is much higher. ( ) ( )

12 Many Europeans still exposed to harmful air pollution II
European Environment Agency EEA (Nov. 2015): Many Europeans still exposed to harmful air pollution II Particulate Matter (PM): In 2013, 9% of the urban population in the EU were exposed to PM2.5 above the EU target value set to protect human health. 87% were exposed to PM2.5 concentrations that exceeded the more strict WHO value. Meeting the WHO air quality standard throughout the EU‑28 would lead to average PM2.5 concentrations dropping by about one-third, resulting in fewer premature deaths. O3 exposure remains very high. 15% of the EU-28 urban population were exposed to concentrations above the EU target value in % were exposed to O3 concen- trations above the more strict WHO guideline value. The long-term objective for the protection of vegetation was exceeded in 86% of the total EU-28 agricultural area. NO2 affects the respiratory system directly, but also contributes to the formation of PM and O3. In 2013, 9% of the urban population in the EU-28 were exposed to NO2 concen- trations above the WHO and identical EU standards. SO2 emissions have been reduced significantly over past decades as a result of EU legislation requiring the use of emissions scrubbing technology and lower S content in fuels. There were only a few exposition exceedances of the SO2 EU limit in 2013, but 37 % of the urban population were exposed to values above the SO2 WHO standard. Benzo(a)pyrene (BaP) is an organic pollutant that is carcinogenic. Typically formed as a result of wood burning, exposure to BaP pollution is widespread. A quarter of the EU-28 urban population were exposed to BaP concentrations above the EU target value in % were exposed to BaP concentrations above the lower WHO reference level. Carbon monoxide, benzene and heavy metal concentrations in outdoor air were generally low in the EU in 2013, with few exceedances.  ( )

13 Air pollutants can have a serious impact on human health

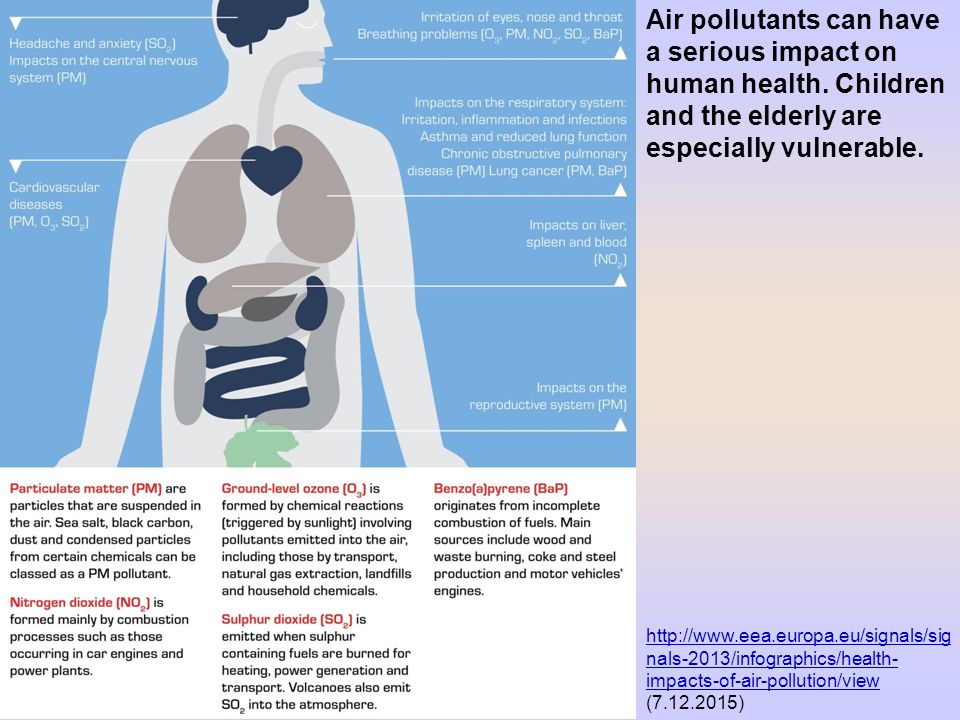

Air pollutants can have a serious impact on human health. Children and the elderly are especially vulnerable. ( )

14 7 Million deaths by indoor and outdoor air pollution
Diseases by the joint effects of household and ambient air pollution on a global basis in 2012 7 Million deaths by indoor and outdoor air pollution = chronic obstructive pulmonary disease = Coronar-Arterien-Krankheit Worldwide, indoor and outdoor air pollution are jointly responsible for ~7 million prema-ture deaths annually, the vast majority occurring in low- and middle-income countries. Worldwide, 3.7 million premature deaths were attributable to outdoor pollution in ~88% of these deaths occurred in low- and middle-income countries, which represent 82% of the world population. South-East Asia Region deaths, Western Pacific Region: 1.74 million deaths by outdoor air pollution. WHO (2015): Health in 2015: from MDGs, Millennium Development Goals to SDGs, Sustainable Development Goals. p ( )

15 Smog: Das Wort 'Smog' setzt sich zusammen aus den englischen Worten für Rauch (smoke) und Nebel (fog)(Harold Des Voeux, 1911). Es gibt zwei Arten von Smog: London Smog = winter smog photochemical smog = Los Angeles smog = summer smog Buildings are blanketed in heavy smog in Beijing (China), Jan. 16, 2014. ( ) Photochemical Smog over Sao Paulo (Brazil). ( )

16 London Smog: London Smog war primär geprägt durch die aus der Kohleverbrennung stammende Mischung aus Schwefeldioxid (SO2) und Staub. Durch eine Vermengung mit Nebel (fog) bilden sich in der Luft schwebende Tröpfchen von Schwefelsäure (H2SO4) wurde in London bei einer extremen Smogperiode eine SO2-Konzentration von 3600 µg/m3 Luft erreicht mit einer massi-ven Häufung von Todesfällen. London-Smog ist heute selten. Im Jahr 2001 betrugen die jährlichen SO2-Mittelwerte in Städten in µg/m3 (maximale Stundenwerte dahinter): TA-Luft Normen für SO2 Jahresmittel des 30-Minuten-werts:  140 µg/m3  120 ppb 98%-Wert der 30-Minuten-werte:  400 µg/m3  330 ppb Barcelona 3 (70) München 4 (17) London 7 (106) Warschau 13 (211) Beijing 1995: 140, 2006: 45 Claude Monet (1904): Das Parlament in London (im Smog) (Musée d´Orsay, Paris) Tod durch Smog in London: Zahl der Toten im Dez als Folge extrem hoher SO2-Gehalte (2013)

17 Wintersmog (kein Smog)
Im Winter kann eine teilweise unvollständige Verbrennung zur Anreicherung von Partikeln (parti-culate matter, PM), flüchtigen organischen Stoffen ohne Methan (Non-Methane Volatile Organic Compounds, NMVOC), Kohlen-monoxid (CO) und Stickoxiden (NOx) und SO2 in der Atmosphäre führen.  Wenn eine sog. Inversions-wetter-lage eintritt (bei geringer Luftbewe-gung; häufig bei speziellen morpho-logischen Situationen wie Tal- oder Beckenlagen), können sich diese Stoffe in der unteren, kühleren stabilen Schicht anreichern. In winter the air can become loaded with the products of incomplete combustion such as particulate matter (PM), volatile organic compounds (VOCs), carbon monoxide (CO) and nitrogen oxides (NOx). The severity of the resulting winter smog depends on the degree of atmospheric dispersion. The lower the level of atmospheric dispersion, the higher the level of winter smog. Atmospheric dispersion is mainly determined by wind speed and mixing height. 1. Wind speed pushes and disperses the pollutants horizontally. No wind means stagnant air and allows levels of pollutants to build up in the air (smog). 2. The mixing height refers to the maximum height the pollutants can reach if dispersed vertically. In normal situations, the mixing height is enough to disperse the pollutants high into the atmosphere. The pollutants are carried up by the layer of warm rising air to the colder air higher up. (see diagram) In the case of temperature inversion, the pollutants are trapped at ground level where it causes most harm. This inversion occurs for example when ahead of a warm front or in broad surface ridge. Cold air becomes trapped under the layer of warm air that acts as a lid. The pollutants in the cooler layer cannot be dispersed and the pollutants stay concentrated at ground level. (see diagram) Topography Topography also plays an important role in the concentration of pollutant levels. The physical "walls" of a valley for example restrict air movement in the valley. High levels of pollutants in the air cannot be sufficiently dispersed and communities located in the valley will be covered in smog. A community located on an open plain will not have this dispersion problem. Smog also arises in places with stretches of rolling terrain where cold air can get trapped in the terrain's many pockets and cause temperature inversion. (2013)

18 Photochemical Smog = Summer Smog = Los Angeles Smog
Normal vertical temperature distribution (warm ground layer with height it is getting cooler) Temperature inversion (cool ground layer, covered by a warm air layer). Emis-sions stagnate in the cold ground layer. Smog in Pasadena (N of Los Angeles) Chiras (1988)

19 Photochemischer Smog = Sommersmog = Los Angeles Smog - Generelles
Bildung: Beim photochemischen Smog handelt es sich um ein Schadstoffgemisch, das in der unteren Atmosphäre aus einer Vielzahl von Vorläufersubstanzen an sonnigen Tagen entsteht: Bei intensiver Sonneneinstrahlung werden durch komplexe photochemische Reaktionen vor allem aus den Vorläufersubstanzen Stickstoffoxide (NOx) und flüch-tigen organischen Verbindungen ohne Methan (NMVOC), aber auch CO und CH4 so genannte photo-chemische Oxidantien (Photooxidantien) wie Ozon O3, aber auch Stickstoffdioxid (NO2), organische Nitrate wie Peroxyacetyl-nitrat (PAN= CH3COONO3), Wasserstoffperoxid (H2O2), Aldehyde und organische Säuren gebildet. O3 entsteht also indirekt. Es ist dennoch die Leitsubstanz des Sommer-smogs, da es von der Konzentration und den Wirkungen her dominiert. O3 ist in Bodennähe unerwünscht und tritt für gewöhnlich in Gehalten um 0,04 ppm auf (in der Stratosphäre bis 12 ppm). Auswirkungen: Die Gase im Sommersmog reizen die Augen und schädigen die Atemwege. Sie haben negative Auswirkungen auf Pflanzen. Verbreitung: Sommersmog ist heute im Sommer sehr verbreitet. Im extrem heißen August des Jahres 2003 wurden in Mannheim 320 µg/m3 Luft gemessen. Typische Werte liegen unter 100 µg/m3, Warnschwellen und EU-Grenzwerte liegen bei 180 und 240, bald bei 120 µg/m3. Umweltbundesamt (2004)

20 Air conditions in Beijing in August 2005.
The photograph shows smog covering Beijing in what would otherwise be a sunny day. The photograph was taken after it had rained for two days. ( )

21 Visible pollutants react with sunlight to create invisible ozone pollution, which frequently reaches unhealthy levels in cities like Los Angeles. Highland Park Optimist Club wearing smog gas masks at banquet, Los Angeles, ca. 1954 ( ) Americans face the risk of a 70 percent increase in unhealthy summertime ozone levels by This is because warmer temperatures and other changes in the atmosphere related to a changing climate, including higher atmospheric levels of methane, spur chemical reactions that lead to ozone. ( ) nach Pfister et al. (2014): Projec-tions of Future Summertime Ozone over the U.S.. Journal of Geophysical Research: Atmospheres 119, 24 S.

22 The compounds in the ozone game
Ozone is not directly emitted but formed from the photochemical oxidation of reactive hydrocarbons (RH) in the presence of nitrogen oxides (NOx): RH + NOx + sunlight → O3 + oxidized HC (simplified) = Peroxacetylnitrat = CH3COONO3 R.P. Turco (1997): Earth under Siege. S. 143

23 Bildung von Ozon im Laufe des Tages
R.P. Turco (1997): Earth under Siege. S. 157

24 zunächst Hochtemperaturprozesse (Autoabgase, sonstige Verbrennung):
Reaktionen bei der Bildung des photochemischen Smogs (stark vereinfacht): zunächst Hochtemperaturprozesse (Autoabgase, sonstige Verbrennung): Hitze N2 + O2  2 NO In Anwesenheit von NO, reaktiven Kohlenwasserstoffen, OH-Radikalen (als Initiator) und Sonnenlicht können vereinfacht folgende Reaktionen ablaufen: OH + RH  R• + H2O RH = „reactive hydrocarbon“ variabler Zusammensetzung, gehören zu den „volatile organic carbons“ (VOC) R• + O2 + M  RO2• + M RO2• = Peroxyradikal RO2• + NO  RO• + NO2 M = inertes Molekül, das überschüssige NO2 + hν  NO + O Energien aufnimmt (Katalysator) O + O2 + M  O3 + M stark vereinfacht: hν + O2 RH + OH + NO  O3 + NO2 + HC Die Ausgangs-Ingredienzien des Smog (NOx und RH) können beide aus Autoabgasen stammen. Die NO2-Photolyse ist der „Motor“ der Ozonbildung, und flüchtige organische Verbindungen sind der „Treibstoff“, der dafür sorgt, dass NO immer wieder schnell zu NO2 umgewandelt wird. (stark vereinfacht nach Turco, 1997)

25 Emissions of ozone precursors, EU15
Die Europäische Umweltagentur (EUA) kombiniert die Emissionen von NOx, NMVOC (non-methane volatile organic carbons), CO und CH4 mit Hilfe von Gewichtungsfaktoren zu einer Gesamtzahl, die als Indikator für das Ozonbildungsvermögen dienen kann. Das Ozon-bildungspotential von NMVOC und NOx ist also etwa zehnmal so groß wie das von CO und etwa 100-mal so groß wie das von Methan. Die Gewichtungsfaktoren betragen, normiert auf NMVOC: NMVOC 1.00 NOx CO CH Emissions of ozone precursors, EU15 The targets for 2010 are the Gothenburg Protocol target (December 1999) and the more recent National Emission Ceilings Directive (NECD) Common Position targets (June 2000) for non-methane volatile organic compounds and nitrogen oxides. ( )

26 Emissions of ozone precursors (EEA member countries)
The aggregated emissions of ground-level ozone precursor pollutants (nitrogen oxides (NOx), non-methane volatile organic compounds (NMVOCs), carbon monoxide (CO) and methane (CH4)) have decreased by 39% across the EEA-32 region between 1990 and 2007. This decrease has been achieved mainly as a result of the introduction of catalytic converters for vehicles and to a lesser extent by a switch from petrol-fuelled cars to more diesel cars. Together these changes have significantly reduced emissions of NOx and CO from the road transport sector, the main source of ozone precursor emissions. ( )

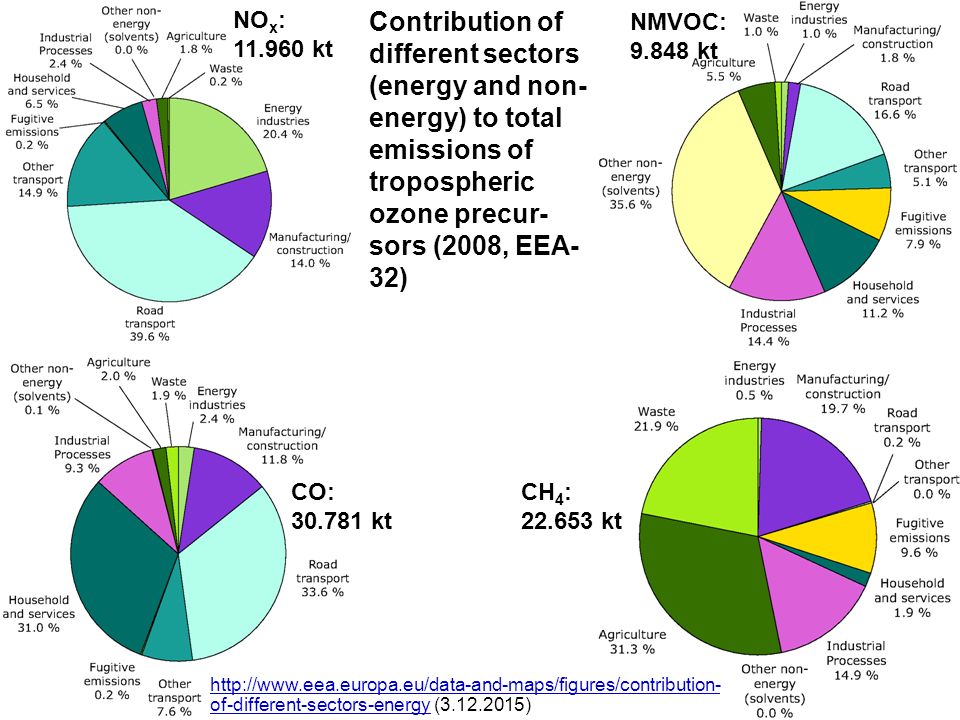

27 NOx: kt Contribution of different sectors (energy and non-energy) to total emissions of tropospheric ozone precur-sors (2008, EEA-32) NMVOC: kt CO: kt CH4: kt ( )

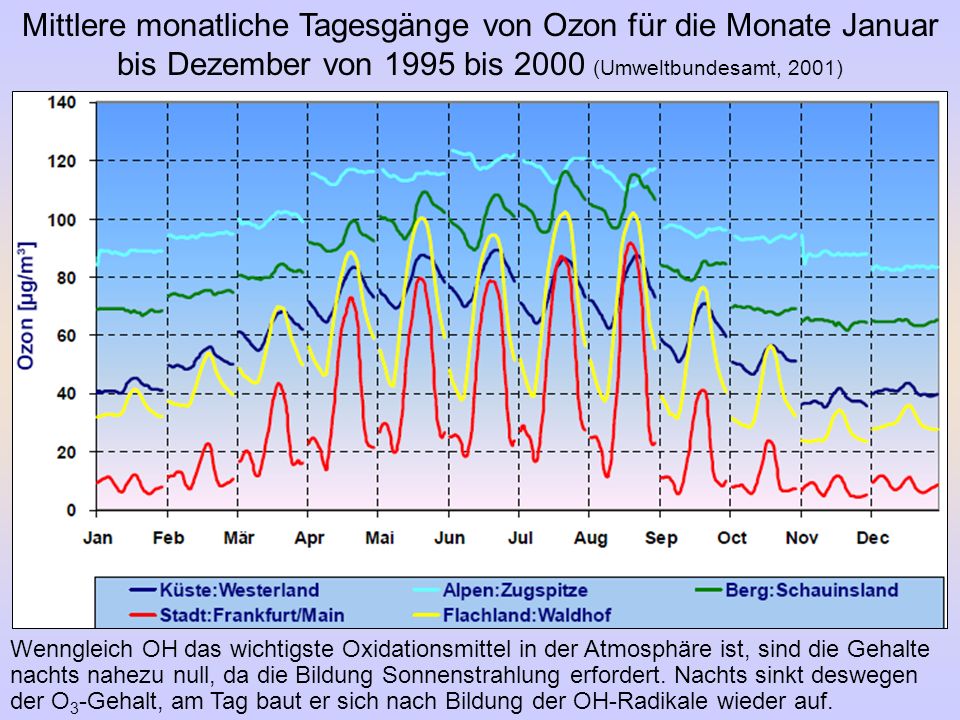

28 Mittlere monatliche Tagesgänge von Ozon für die Monate Januar bis Dezember von 1995 bis 2000 (Umweltbundesamt, 2001) Wenngleich OH das wichtigste Oxidationsmittel in der Atmosphäre ist, sind die Gehalte nachts nahezu null, da die Bildung Sonnenstrahlung erfordert. Nachts sinkt deswegen der O3-Gehalt, am Tag baut er sich nach Bildung der OH-Radikale wieder auf.

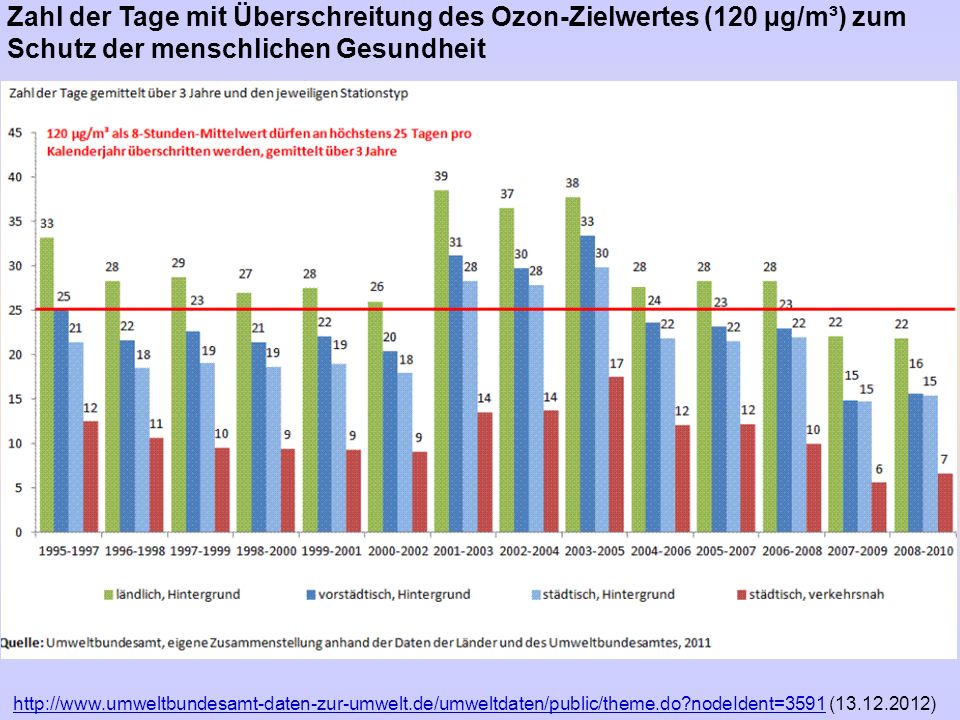

29 Zahl der Tage mit Überschreitung des Ozon-Zielwertes (120 µg/m³) zum Schutz der menschlichen Gesundheit ( )

30 Trend in ozone annual mean values based on the average of measuring stations in the “rural background“, “urban background“ and “urban traffic“ in Germany between 1995 and 2014 Mean annual ozone concentration (µg/m3) rural background urban background urban traffic ( )

31 From the city to remote areas - The complete ozone oxidation cycle
Summary: From the city to remote areas - The complete ozone oxidation cycle Citys: NO-rich air rises from cars and houses. This NO reacts with O3 already in the air to form NO2. So the first part of the reaction cycle actually causes a loss of O3. The plumes of NOx-rich air are then transported by the wind to the countryside. Over rural areas, downwind of cities, the ozone formation cycle starts: 1) NO2 is broken down by the Sun to form oxygen atoms (O) and nitrogen monoxide (NO). 2) The O atoms react O2 to form O3. 3) The NO reacts with peroxy radicals RO2 (from reaction of organic molecules of plants with OH radical and O2) forming NO2 again. 4) Some O3 is removed by reaction with NO. The amount lost depends on the concentration of the competing RO2 radicals. (3/2010)

32 Beispiel einer Smog-Periode, gezeigt am Ozongehalt in der Luft

33 Number of days on which the 2012 target value of 120 µg/m3 for the protection of human health was exceeded (average of summers of 2012, 2013 and 2014). The long-term objective (i.e. the maxi-mum daily 8-hour mean concentration of ozone should not exceed 120 μg/m3) was exceeded in 81% of all reporting stations. ( )

34 Development of Emissions of NMVOC in Germany in 1000 tons
Goal 2010: 995 ( )

35 Emissions von nitrogen oxides (calculated as NO2) in Germany in 1000 t
Goal 2010: 1051 ( )

36 Entwicklung der NO2-Jahresmittelwerte in Deutschland im Mittel über alle Messstationen im jeweiligen Belastungsregime, Zeitraum 2000–2014. ( )

37 Number of days with exceedings
Ozone values >180 µg/m³ in Germany (Umweltbundesamt, 2011) Number of days with exceedings ( )

38 Average ozone values during the years 1990- 2008 in Germany
(Umweltbundesamt, 2011) ( )

39 Anzahl Hitzetage (Tmax >30°C) und Überschreitungen des Zielwertes für Ozon in Stuttgart
* Zahl der Tage mit Überschreitung des Ozon-Zielwertes (120 µg/m³) zum Schutz der menschlichen Gesundheit als 8-Std.-MW. ( )

40 Chronic plant damage by ozone.
These photographs show leaves from prunus serotina (the autumn cherry) 0%, 4.4%, 7.8%, 12.3% and 24.5% damage. (3/2006) Effect of increasing ozone concen-tration on growth of Pima cotton (left to right: about 15, 80 and 150 ppb (O3)  Danger to the respiratory system O3 is a reactive and irritant gas and, in high concentrations, leads to respiratory problems. It causes inflammation in the lungs and bronchia. People with respiratory problems such as asthma are particularly at risk of health problems. In the worst case, high ozone levels can cause death. Grantz & Shrestha (2005): California Agriculture 59(2): ; ( )

41 Lungenbläschen (Alveolen) werden durch Ozon angegriffen.
Die neben O3 beiden wichtigsten atmosphärischen Oxidantien OH und NO3 haben eine extrem kurze Lebenszeit und reagieren sofort, wenn sie gebildet werden. O3 jedoch schafft es hinunter bis in unsere Lungen. Jeden Tag strömen 20 m3 Luft in die die kleinen Lungenbläschen, die eine Oberfläche von m2 haben. O3 kann hier eindringen und reagieren. Ozon reagiert mit den Fettsäuren in den Lungen. Es lagert sich an die Doppelbindun-gen an, bricht sie und erzeugt hierdurch aggressive Radikale, die zu weiterer Oxida-tion führen. Die Konsequenz ist eine Entzündung der Lungen, die insbesondere für Menschen mit Asthma gefährlich, aber auch für Gesunde schädlich ist. Die Auf-nahmefähigkeit der Lunge sinkt, und die Atmung wird flach. Man sollte keinen Sport treiben und harte körperliche Arbeit vermeiden, wenn die Ozon-Werte hoch sind. Ozon greift auch die Doppelbindungen von in der Natur freigesetzten Molekülen an, wie z.B. den Terpenen (Riechstoffe des Waldes) oder Bio-Molekülen an den Oberflächen von Pflanzen. Blätter erleiden durch Ozonanreicherungen Schäden.  The reaction of ozone with double bonds (ozonolysis) breaks down (cracks) the C=C bond

42 Pyramid of effects caused by ozone The relationship between the
severity of the effect and the proportion of the population experiencing the effect can be presented as a pyramid. Many individuals experience the least serious, most common effects shown at the bottom of the pyramid. Fewer individuals experience the more severe effects such as hospitali- zation or death.

43 Neue Ozonschwellenwerte (EU) für die menschliche Gesundheit
Am 21. Mai 2008 wurde die Richtlinie 2008/50/EG verabschiedet, die Zielwerte, Langfristziele, eine Informationsschwelle und eine Alarmschwelle für boden-nahes Ozon enthält. Die Mitgliedsstaaten der EU sind aufgefordert, durch geeignete Maßnahmen die Zielwerte einzuhalten. "Langfristziel" ist eine Ozon-Konzentration, unterhalb der direkte schädliche Auswirkungen auf die menschliche Gesundheit und/oder die Umwelt nach den derzeitigen wissenschaftlichen Erkenntnissen unwahrscheinlich sind. Dieses Ziel ist langfristig (Zeithorizont: 2020) zu erreichen. Für Ozon soll eine Informationsschwelle von 180 µg/m3 und eine Alarmschwelle von 240 µg/m3 gelten. Zum Schutz der menschlichen Gesundheit ist ein Zielwert festgelegt: Der maximale 8-Stunden-Wert eines Tages darf an höchstens 25 Tagen pro Kalenderjahr, gemittelt über 3 Jahre, den Wert von 120 µg/m3 überschreiten. Langfristig sollen die maximalen 8-Stundenmittel den Wert von 120 µg/m3 gar nicht mehr überschreiten.

44 Ozone 2012. 8 hour mean target value for the protection of human health
In the air quality directive, the EU has set a target value and a long term objective value for O3 for the protection of human health. Target value: the maximum daily 8-hour mean may not exceed 120 µg/m3 on more than 25 days per year averaged over three years. Long term objective value: the maximum daily 8-hour mean may not exceed 120 µg/m3 within a year. ( )

45 Zielwerte Richtlinie 2002/3/EG, in deutsches Recht Sept. 2003:
Langfristig: nur an 1 Tag/Jahr Umweltbundesamt (2003) Langfristig: 6000 µg/m3.h AOT40-Wert (accumulated exposure over a threshold of 40 ppb) = summierte Überschreitung aller Stundenmittelwertes über 40 ppb (Tageslicht, 8:00 Uhr bis 20:00 Uhr); Biomasseverlust: 5% Ozon und Pflanzen: Ground-level ozone interferes with the ability of plants to produce and store food, which makes them more susceptible to disease, insects, other pollutants, and harsh weather. Ozone damages the leaves of trees and other plants, ruining the appearance of cities, national parks, and recreation areas. Ozone reduces crop and forest yields and increases plant vulnerability to disease, pests, and harsh weather.

46 Effect of ozone exposure and nutsedge competition on shoot biomass production of tomato and cotton grown alone or with nutsedge (Nuss- oder Zypergras) Grantz & Shrestha (2005): Ozone reduces crop yields and alters competition with weeds such as yellow nutsedge. California Agriculture 59(2): ( )

47 EU-28 emission trends for main air pollutants relative to 1990/2000
( )

48 Exposure of agricultural area and exposure of forest area to O3 (AOT40 in (μg/m3)*hour) in the EEA‑33 member countries between 2003/ The EU has the objective of protecting vegetation from high O3 concentrations accumulated over the growing season (i.e. May to July). The vegetation protection value is specified as AOT40. The vegetation protection value is calculated as the sum of the differences between hourly concentrations > 80 µg/m3 (= 40 ppb) and 80 µg/m3 accumulated over all hourly values measured during the daylight period of the most intense growing season. The target value for 2010 was (μg/m3)*h, calculated as an average over 5 years (2010–2014). The long-term objective is set to (μg/m3)*h. The protection level for forests is specified as the AOT40 during the period April–September and is set to (μg/m3)*h. Target: 18000, objective 6000 (µg/m3)*h Target: (µg/m3)*h Direct exposure to O3 is considered to be more damaging to vegetation than exposure to any other air pollutant. ( )

49 Rural concentra-tion of the O3 indicator AOT40 for crops in 2012
Increase from northern Europe to-wards the Mediter-ranean countries. Target: (µg/m3)*h Objective: 6000 (µg/m3)*h ( )

50 Yield losses of wheat (left) and tomato (right) in % due to ozone pollution in 2000, based on modeling ozone uptake United Nations Economic Commission for Europe (2011): 30 years of effects research, monitoring and modelling under the Convention on Long-range Transboundary Air Pollution. ( )

51 Rural concentra-tion of the O3 in-dicator AOT40 for forests in 2012
Target: (µg/m3)*h The target value threshold for the protection of vegetation is exceeded in a substantial fraction of the agricultural area in the EEA33 member countries (excluding Turkey, see note in Figure 3). In 2012, this is the case in about 27% of a total area of million km2. Exceedances of the target value threshold have been observed in southern and eastern Europe. The long-term objective is met in 14% of the total agricultural area (green areas), mainly in Estonia, Finland, Iceland, Ireland, Norway, Sweden and the United Kingdom. ( )
