1 Akkumulatorproblematik Spezifischer Schaltungsentwurf und Softwareimplementierung AuftraggeberBearbeiter Dipl.-Ing. IrrgangAlbinus, Oliver Kaiser, Robert Richter, Henning Weigand, Claudius

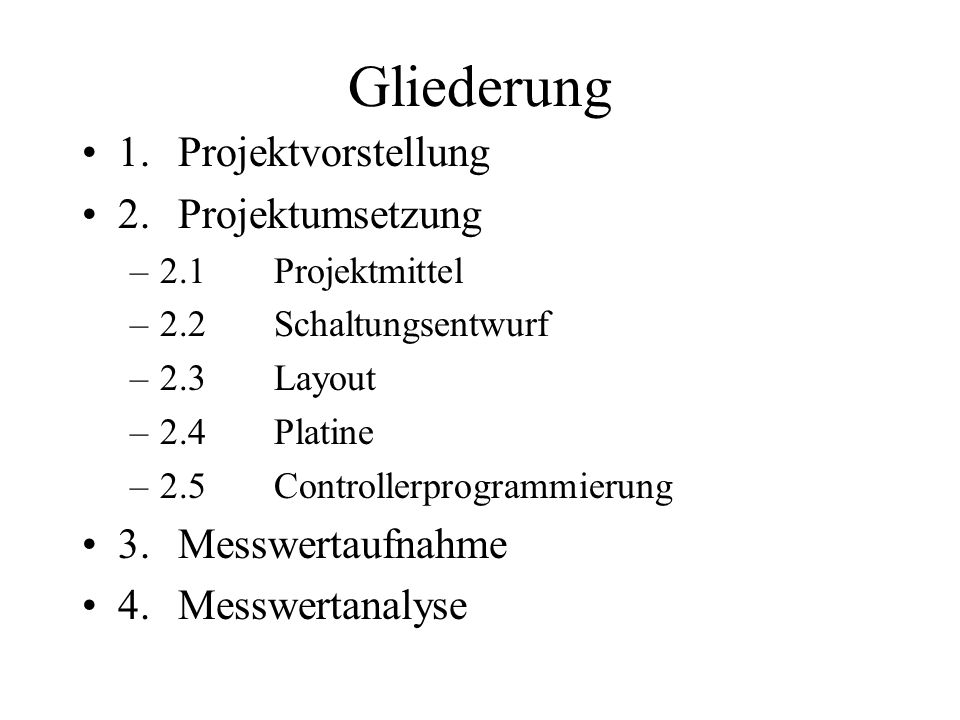

2 Gliederung 1.Projektvorstellung 2.Projektumsetzung –2.1Projektmittel –2.2Schaltungsentwurf –2.3Layout –2.4Platine –2.5Controllerprogrammierung 3.Messwertaufnahme 4.Messwertanalyse

3 1.Projektvorstellung Schaltungs- und Layoutentwicklung für die Aufnahme der Entladekennlinien Entwicklung einer Softwareimplementierung für einen Mikrocontroller Akkuüberwachung durch diesen Mikrocontroller Warnung vor Ausfall des Akkus durch Software

4 Entwicklung einer Schaltung zur Entladung von Akkus Aufbau und Einmessen der Schaltung auf einem Schaltbrett Zielstellung Möglichst genaue Aussagen über Restladung der Akkus 2.Projektumsetzung

5 Mikrocontroller von Phytec µVision2 von Keil PSpice OrCAD 9 2.1Projektmittel

6 2.2Schaltungsentwurf

7 2.3Layout

8 2.4Platine Bestückung der Platine mit elektrischen Bauteilen

9 2.5 Controller-Programmierung mit µVision2 Zuständig für die Initialisierung des Mikrocontrollers Realisierung der Datenübertragung zwischen Controller und PC Tiefentladeschutz Ausgabe der Messwerte Zyklisches Schalten der Lasten

10 3.Messwertaufnahme Separat entwickeltes C++ Programm für Windows Zeilenweise Datenausgabe in Textform Speichern der Messwerte in eine Datei Grafische Darstellung im Echtzeitdiagramm mit Anpassbarkeit an die Textzeile

11 4.Messwertanalyse

12 Vielen Dank für Ihre Aufmerksamkeit!
