1 EAS II Features “Für Umsteiger”

2 Überblick 2 Parameter Window Selector Terminal Nullen / Homing Recorder Tuning Wizard EAS II Einstellungen User Code

3 Machine uploader/downloader 3

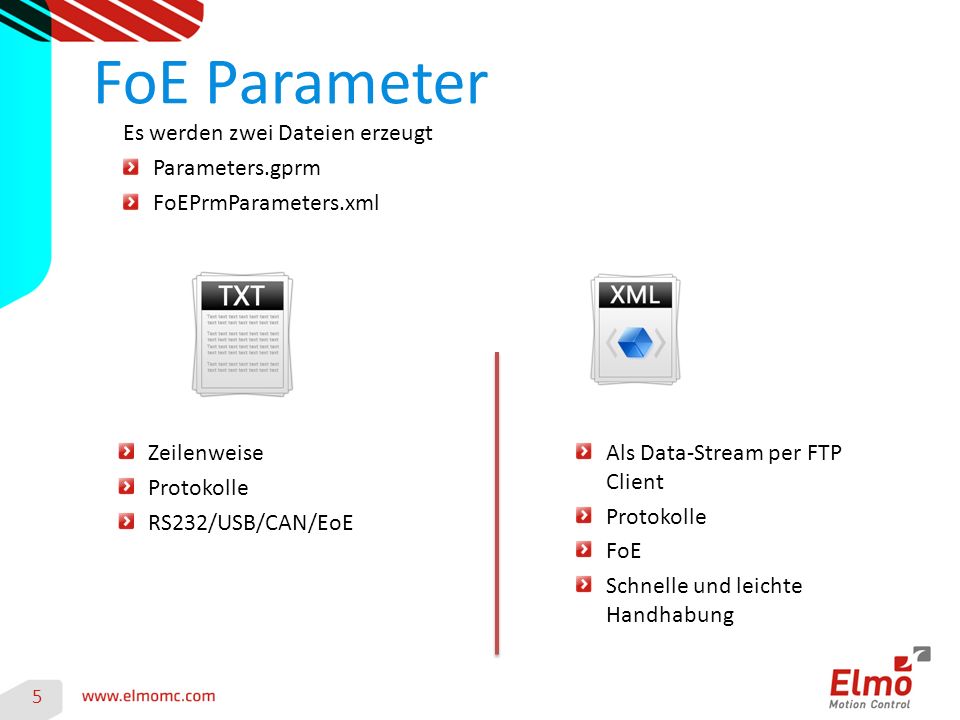

4 FoE Parameter 4

5 5 Es werden zwei Dateien erzeugt Parameters.gprm FoEPrmParameters.xml Zeilenweise Protokolle RS232/USB/CAN/EoE Als Data-Stream per FTP Client Protokolle FoE Schnelle und leichte Handhabung

6 Window Selector 6 In jedem Fenster befindet sich oben rechts der „Change Tool“ Button Jedes Fenster kann durch ein anderes Tool belegt werden

7 User Einheiten 7 Eigene Einheiten DS402 Einheiten

8 User Einheiten 8

9 Terminal 9 Mehrere Achsen parallel im Terminal ansprechen G01.a02.px Umschalten zwischen Achsen G01.a02.px: Hilfe Ctrl+h

10 Motion 0 Pos 10 Setzt die aktuelle Position auf 0 Funktioniert bei ein- und ausgeschaltetem Motor Setzt bei Absolutwertgebern die absolute Offset Position auch auf 0, CA[91…94]

11 Motion Homing 11 Homing-Sequenzen werden grafisch angezeigt

12 Scope Presets 12 Mehrere Presets (vorkonfigurierte Templates) möglich Ohne aufwändiges Laden aus Dateien Presets Speichert alle Signale Trigger Sonstige Einstellungen

13 Scope Analyse und Berechnung 13 Ab jetzt kann ein Signal gleich nach dem Upload automatisch berechnet werden und als Preset abgespeichert werden. Automatischer Upload Keine wiederkehrenden Aufgaben Alle Berechnungen direkt ausführbar

14 Scope Start Immediate 14 Signale werden direkt ohne Trigger aufgenommen. Auch wenn ein Trigger eingestellt ist

15 Scope X über Y 15 Nicht nur Zeitachsen ist machbar 2 dimensionales Aufzeichnen von Scopes

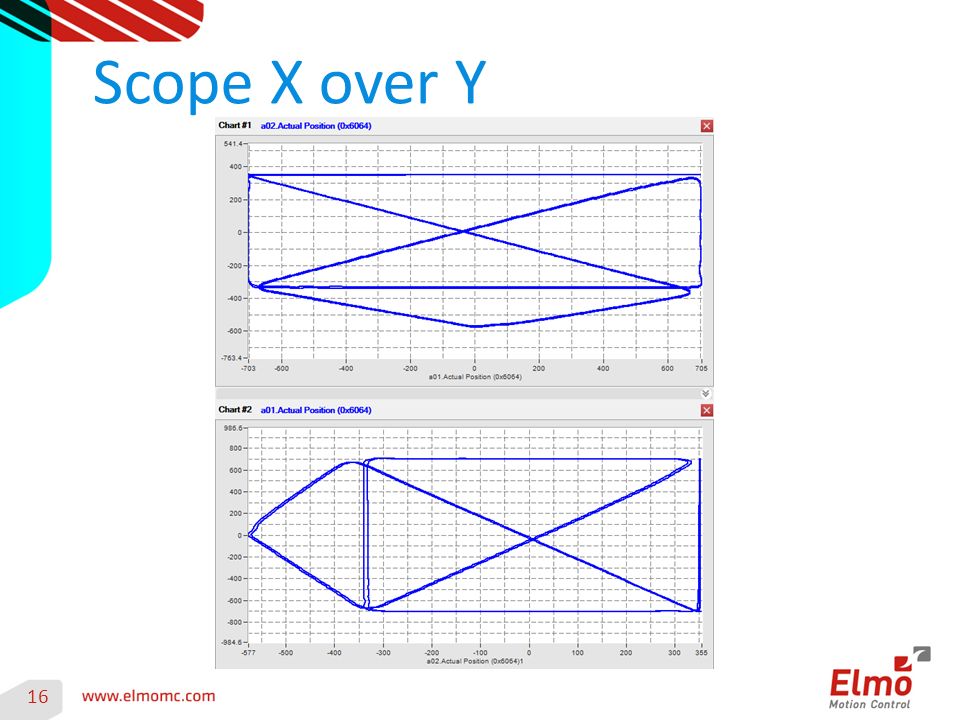

16 Scope X over Y 16

17 New Application Tools 17 Grafisch was sonst im Handbuch war Schematic overview of the control structure

18 Wizard Scheduling 18 KP[n],KI[n] in Tabelle Interpolierbar

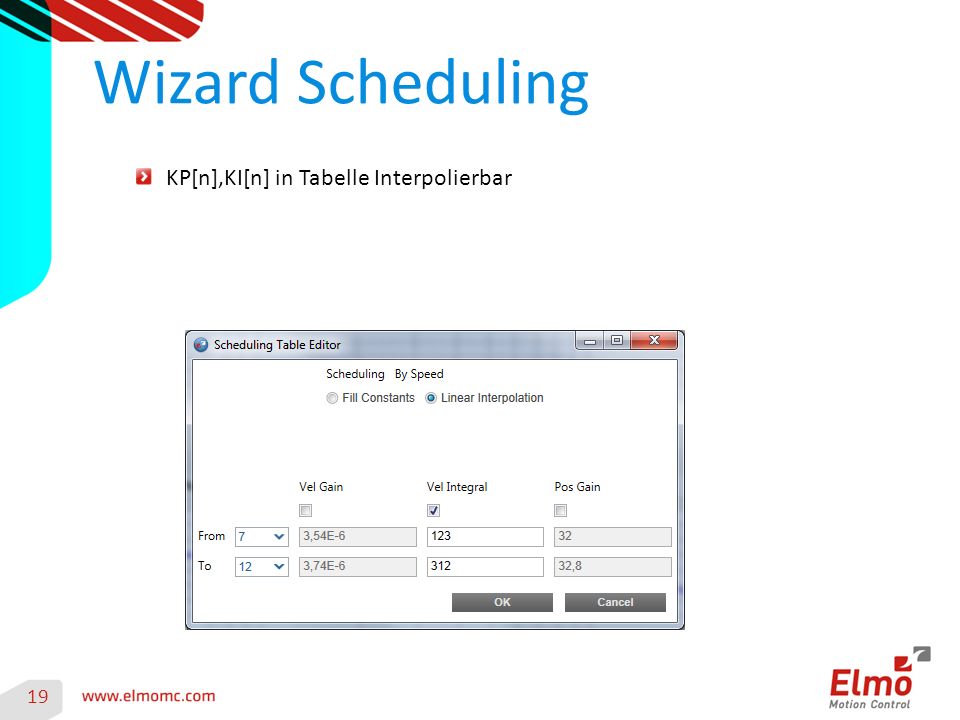

19 Wizard Scheduling 19 KP[n],KI[n] in Tabelle Interpolierbar

20 Settings Wizard 20

21 Settings Ordnerstrukturen 21

22 User Code 22 Template

23 Variablen per Terminal 23 Nur globale Variablen werden angezeigt Mit „global int“ werden Variablen zu globalen Variablen

24 Variablen per Scope 24 Nur globale Variablen werden angezeigt Mit „Mark Recordable Variables“ werden die globalen Variablen auf das Scope gebracht

25 Variablen per Scope 25 Variable auswählen Variable im Scope unter Signal „General“ auswählen Trigger und Scope starten wie gewohnt RecVar1Program Var1

26 26

27 27
