1 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 Vorlesung #3 ER Modellierung

2 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20122 Fahrplan Vertiefung des ER-Modells anhand von etwas komplexeren Beispielen aus dem Übungsblatt #2 Besprechung der Praktikum-Aufgabe (min,max) Notation in einem ER Diagramm Konsolidierung verschiedener Sichten Kurze Vorstellung von UML, kurzer Exkurs in Objektorientierung

3 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20123

4 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20124

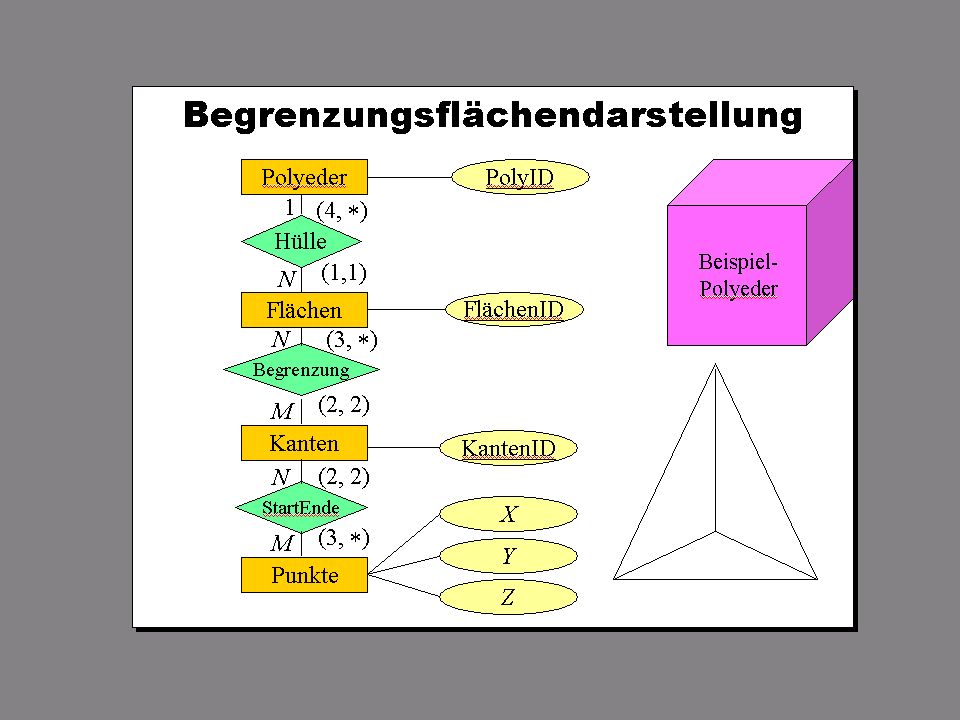

5 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20125

6 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20126

7 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20127

8 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20128

9 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.20129

10 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201210

11 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201211 Konsolidierung: Beobachtungen Die Begriffe Dozenten und Professoren sind synonym verwendet worden. Der Entitytyp UniMitglieder ist eine Generalisierung von Studenten, Professoren und Assistenten. Fakultätsbibliotheken werden sicherlich von Angestellten (und nicht von Studenten) geleitet. Insofern ist die in Sicht 2 festgelegte Beziehung leiten revisionsbedürftig, sobald wir im globalen Schema ohnehin eine Spezialisierung von UniMitglieder in Studenten und Angestellte vornehmen.

12 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201212 Konsolidierung (fortgesetzt) Dissertationen, Diplomarbeiten und Bücher sind Spezialisierungen von Dokumenten, die in den Bibliotheken verwaltet werden. Wir können davon ausgehen, dass alle an der Universität erstellten Diplomarbeiten und Dissertationen in Bibliotheken verwaltet werden. Die in Sicht 1 festgelegten Beziehungen erstellen und verfassen modellieren denselben Sachverhalt wie das Attribut Autoren von Büchern in Sicht 3. Alle in einer Bibliothek verwalteten Dokumente werden durch die Signatur identifiziert.

13 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201213

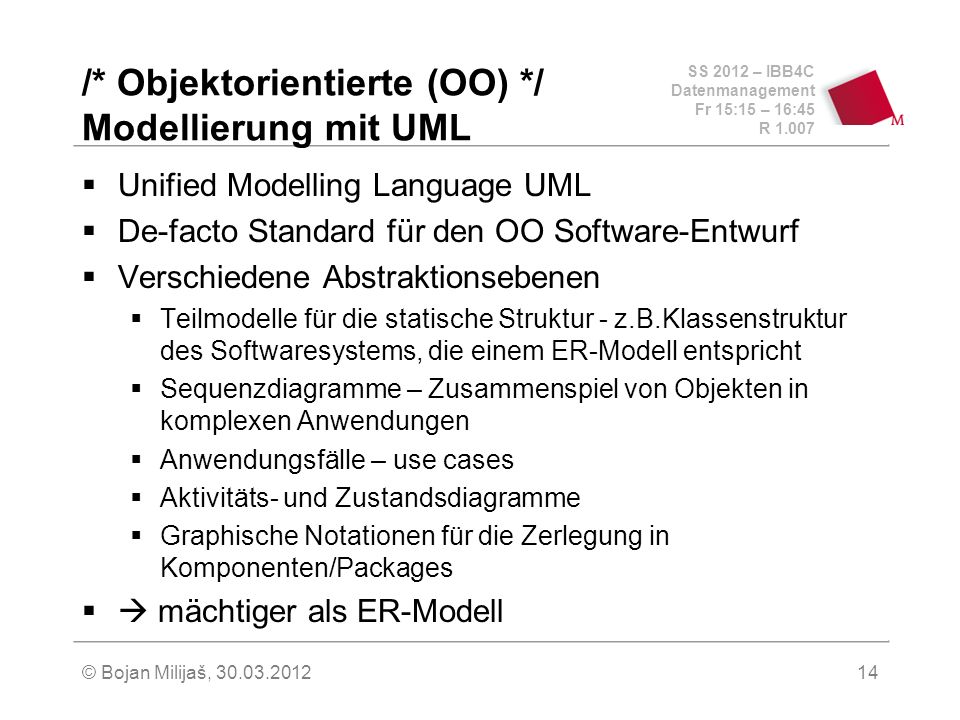

14 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201214 /* Objektorientierte (OO) */ Modellierung mit UML Unified Modelling Language UML De-facto Standard für den OO Software-Entwurf Verschiedene Abstraktionsebenen Teilmodelle für die statische Struktur - z.B.Klassenstruktur des Softwaresystems, die einem ER-Modell entspricht Sequenzdiagramme – Zusammenspiel von Objekten in komplexen Anwendungen Anwendungsfälle – use cases Aktivitäts- und Zustandsdiagramme Graphische Notationen für die Zerlegung in Komponenten/Packages mächtiger als ER-Modell

15 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201215 Datenbankentwurf mit UML Datenbankentwurf: strukturelle Modellierung der Klassen und Assoziationen zwischen den Klassen Objekte entsprechen den Entities Objektklassen beschreiben eine Menge von gleichartigen Objekten (Entities) Zusammenhänge (Beziehungen, Relationships) zwischen Objekten werden als Assoziationen zwischen den Klassen beschrieben

16 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201216 UML – Klasse Zentrales Konstrukt ist die Klasse (class), mit der gleichartige Objekte hinsichtlich Struktur (~Attribute) Verhalten (~Operationen/Methoden) modelliert werden Sichtbarkeit: +public -private #in subclasses Studenten + MatrNr : int + Name : String + Semester : int +Notenschnitt() : float +SummeSWSKlassenname Attribute Operationen

17 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201217 UML – Klassen (2) Beim Datenbankentwurf sind alle Attribute sichtbar, da die Autorisierung detaillierter über DBMS erfolgt Kein Schlüsselkonzept, sondern systemweite, invariante OIDs (Objektidentifikatoren) Während der gesamten Lebenszeit des Objekts unveränderbar Identifikation Referenz (Verweise)

18 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201218 UML – Assoziationen Assoziationen zwischen Klassen entsprechen Beziehungstypen Abbildung von rekursiven Beziehungen möglich Richtung für den Zugriff auf die assoziierten Objekte kann angegeben werden, hat in Datenbankentwurf aber keine bedeutende Rolle, da immer in beiden Richtungen traversiert wird Multiplizität einer Relation analog zu Funktionalitäten des ER-Modells (1:1,1:N,N:M) Beispiel: Tafel

19 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201219 UML – Assoziationen (2)

20 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201220 UML – Aggregationen Teil/Ganzes Komposition exklusive Zuordnung von existenzabhängigen Teilobjekten zu einem übergeordnetem Objekt Notation ausgefüllte Raute auf der Seite der übergeordneten Klasse Multiplizität 1

21 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201221 UML – Generalisierung Generalisierung/Spezialisierung spielen zusammen mit Vererbung eine wichtige Rolle bei der Erstellung wiederverwendbarer Objektklassen Beispiel: Assistenten und Professoren werden zu Angestellten generalisiert

22 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201222 UML – Generalisierung (2) Assistenten +Fachgebiet: string +Gehalt(): short Professoren +Rang: string +Notenschnitt(): short +Gehalt(): short Angestellte+PersNr+Name +Steuern() +Mitarbeiter+Boss * arbeiten für 1

23 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201223 UML – weitergehende Möglichkeiten Verhaltensmodellierung Anwendungsfall-Modellierung (use cases) Identifikation von Akteuren Interaktionen der Beteiligten Sehr informell, intuitiv Interaktionsdiagramme Formell, strukturiert Kommunikation zwischen Objekten Ablaufreihenfolge mit der vertikalen Zeitachse

24 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201224 UML – use cases

25 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201225 UML – Interaktionsdiagramm ProfessorInBibliothek Vorlesung TerminkalenderVorlesungsverz. Raumvergabe Entleihe_Buch() Create() freierTermin() reserviereTermin() eintragenTermin() ankündigenVorlesung()

26 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201226

27 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201227

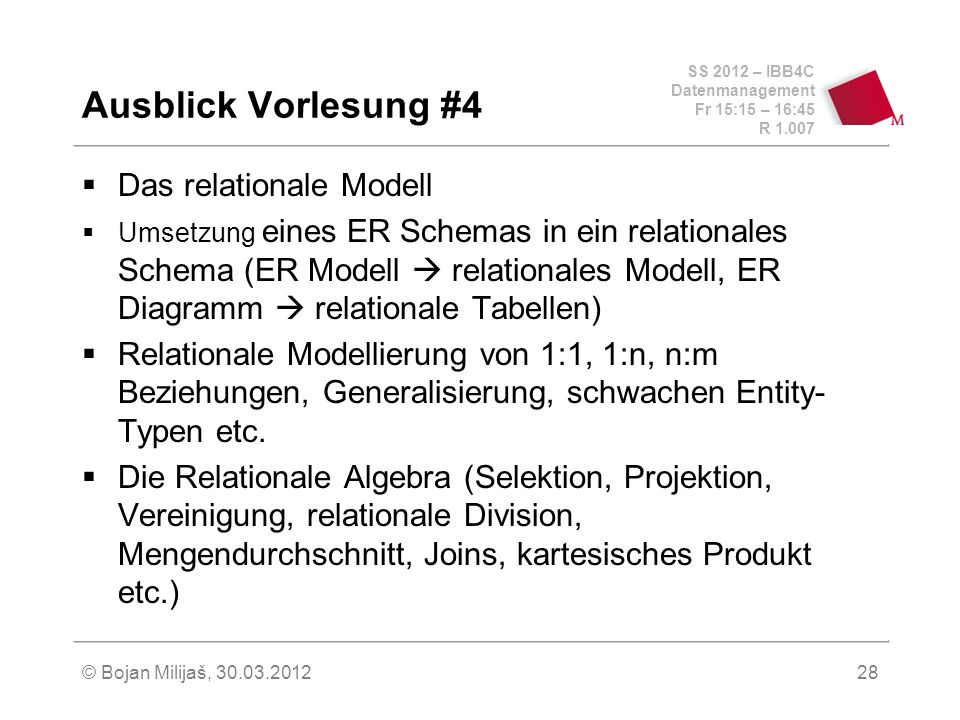

28 SS 2012 – IBB4C Datenmanagement Fr 15:15 – 16:45 R 1.007 © Bojan Milijaš, 30.03.201228 Das relationale Modell Umsetzung eines ER Schemas in ein relationales Schema (ER Modell relationales Modell, ER Diagramm relationale Tabellen) Relationale Modellierung von 1:1, 1:n, n:m Beziehungen, Generalisierung, schwachen Entity- Typen etc. Die Relationale Algebra (Selektion, Projektion, Vereinigung, relationale Division, Mengendurchschnitt, Joins, kartesisches Produkt etc.) Ausblick Vorlesung #4
