Scanner und Kopierer Seminarvortrag von Nils Schütte

Präsentation zum Thema: "Scanner und Kopierer Seminarvortrag von Nils Schütte"—  Präsentation transkript:

1 Scanner und Kopierer Seminarvortrag von Nils Schütte
BSc-Seminar Sommersemester 2013

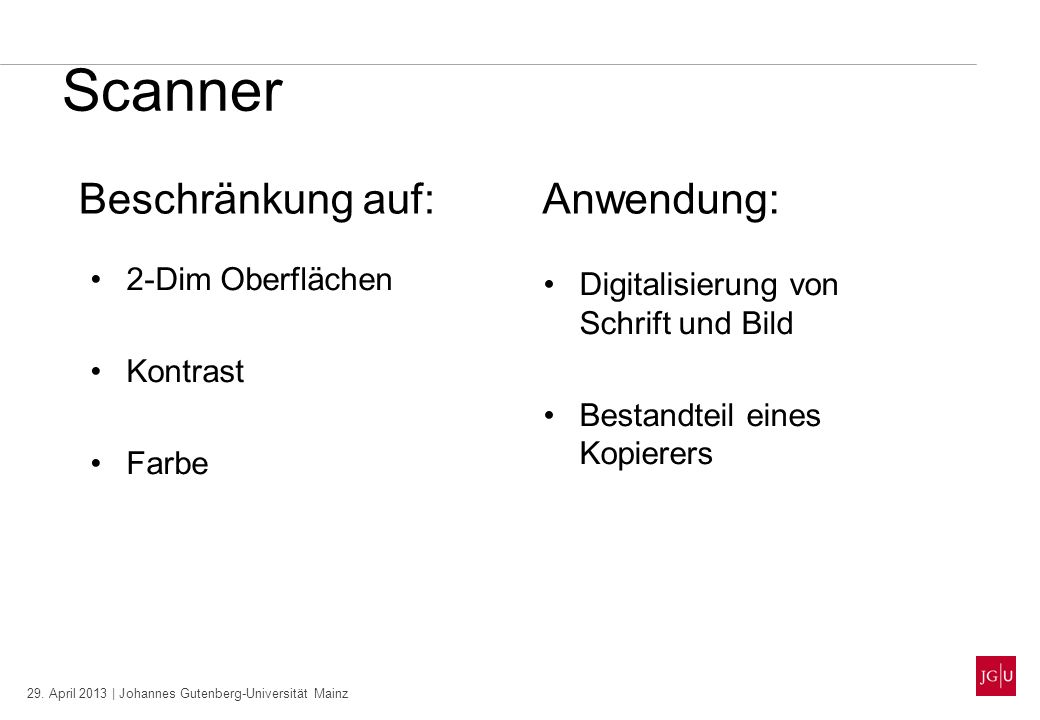

2 Scanner Beschränkung auf: Anwendung: 2-Dim Oberflächen
Kontrast Farbe Digitalisierung von Schrift und Bild Bestandteil eines Kopierers

3 Scanner Aufbau Leuchte Umlenkspiegel Linse Detektor
Quelle:

4 Scanner Detektor: CCD-Sensor Charge Coupled Device Entwickelt 1969 von
Willard Boyle George E. Smith Nobelpreis 2009

5 Scanner CCD-Sensor Funktionsweise Ladung abhängig von der Lichtmenge
Silizium Sensitiv für nm Keine Unterscheidung zwischen Energien Quelle:

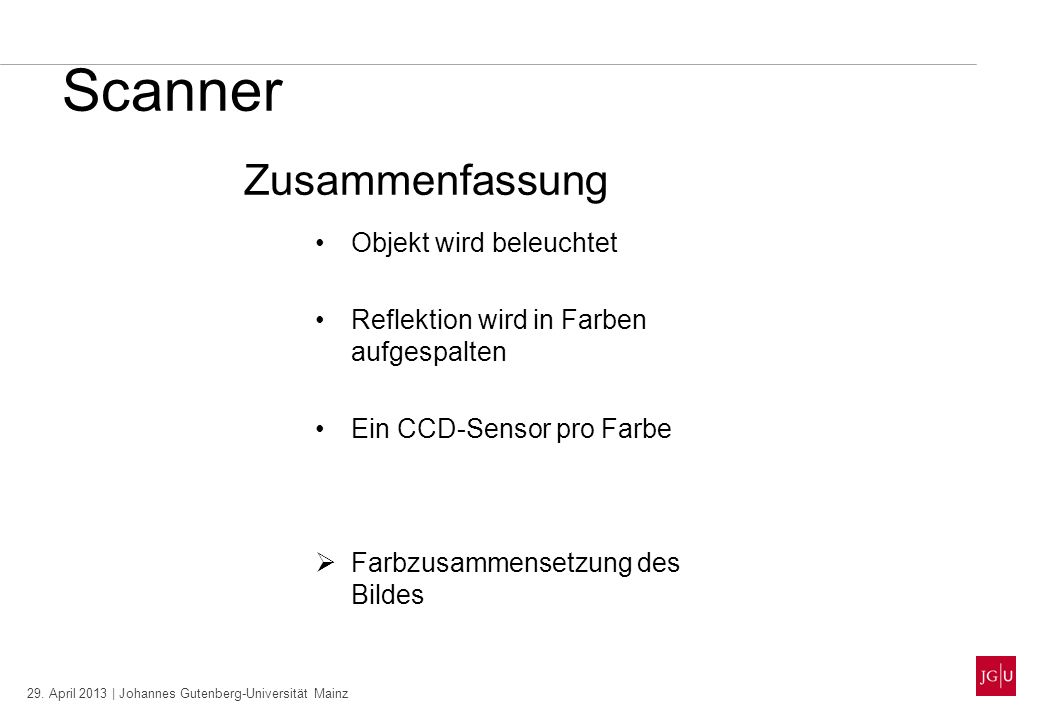

6 Scanner Zusammenfassung Objekt wird beleuchtet
Reflektion wird in Farben aufgespalten Ein CCD-Sensor pro Farbe Farbzusammensetzung des Bildes

7 Kopierer Kopiervorgang Papiertransport
Scanner zum Erfassen des Orginals Druckeinheit

8 Kopierer Druckeinheit
Quelle: Quelle:

9 Kopierer Belichtungstrommel Oberfläche aus einem Photowiderstand
Häufig Silizium Halbleiter Eigenschaften: Nichtleitend ohne Belichtung Leitend während Belichtung

10 Kopierer Trommelladung Corona-Draht Licht durch den Laser Positiv
Negativ

11 Kopierer Quelle:

12 Quellen http://www.vision-doctor.de/kamera-grundlagen/ccd-sensor.html
