1 Mausemulation zur Präsentationssteuerung an der Powerwall
Verteidigung der Bachelorarbeit Verteidigung der Bachelorarbeit Nico Schertler Nico Schertler

2 Motivation Motivation

3 Detektion der Laserpointer
Inhalt Inhalt Detektion der Laserpointer MaxDetector BlobDetector Ermitteln der Position auf dem Desktop Implementierung Anwendungsfälle Demo Ausblick Zugabe Detektion der Laserpointer MaxDetector BlobDetector Ermitteln der Position auf dem Desktop Implementierung Anwendungsfälle Demo Ausblick Zugabe

4 Detektion der Laserpointer

5 HSV Konvertierung HSV Konvertierung Hue, Saturation, Value 𝑉=max⁡(𝑅, 𝐺, 𝐵) Hue, Saturation, Value 𝑉=max⁡(𝑅, 𝐺, 𝐵)

6 Hintergrundfaltung Hintergrundfaltung Boxfilter + Szenenerkennung

7 - - Hintergrundsubtraktion Hintergrundsubtraktion MaxDetector
BlobDetector

8 Schwellwert Schwellwert

9 Kantendetektion Kantendetektion Start: P(x,y)==1 && P(x-1,y)==0
-2 1 -2 1 2 1 -2 1 1 2 -2 1 1 2 2 1 1 -2 1 2 1 2 1 1 -2 1 1 -2 -2 1 Start: P(x,y)==1 && P(x-1,y)==0 Start: P(x,y)==1 && P(x-1,y)==0

10 Ermitteln der Position auf dem Desktop
Kamera Kamera 𝑣 𝐾 𝐾 = 𝑇 𝐾 𝐾 ← 𝐾 𝑃 ∗ 𝑣 𝐾 𝑃 𝑣 𝐾 𝐾 = 𝑇 𝐾 𝐾 ← 𝐾 𝑃 ∗ 𝑣 𝐾 𝑃 Projektor Projektor 𝑇 𝐾 𝐾 ← 𝐾 𝑃 −1 ∗ 𝑣 𝐾 𝐾 = 𝑣 𝐾 𝑃 𝑇 𝐾 𝐾 ← 𝐾 𝑃 −1 ∗ 𝑣 𝐾 𝐾 = 𝑣 𝐾 𝑃

11 Verzerrung Verzerrung Hauptsächlich radiale und tangentiale Verzerrung Verursacht durch Ausrichtung der Linse zur Bildebene, Linsenfehler… Hauptsächlich radiale und tangentiale Verzerrung Verursacht durch Ausrichtung der Linse zur Bildebene, Linsenfehler…

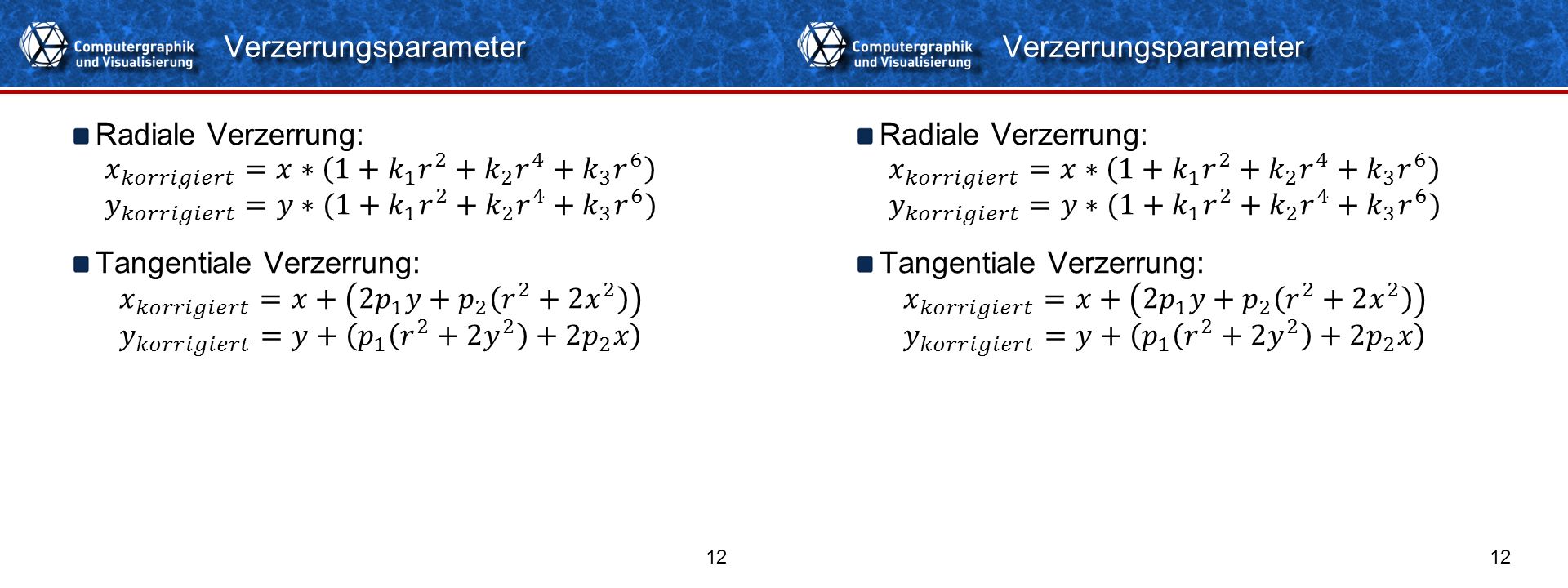

12 Verzerrungsparameter
Radiale Verzerrung: 𝑥 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑥∗ 1+ 𝑘 1 𝑟 2 + 𝑘 2 𝑟 4 + 𝑘 3 𝑟 6 𝑦 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑦∗(1+ 𝑘 1 𝑟 2 + 𝑘 2 𝑟 4 + 𝑘 3 𝑟 6 ) Tangentiale Verzerrung: 𝑥 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑥+ 2 𝑝 1 𝑦+ 𝑝 2 𝑟 2 +2 𝑥 𝑦 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑦+ 𝑝 1 𝑟 2 +2 𝑦 𝑝 2 𝑥 Radiale Verzerrung: 𝑥 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑥∗ 1+ 𝑘 1 𝑟 2 + 𝑘 2 𝑟 4 + 𝑘 3 𝑟 6 𝑦 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑦∗(1+ 𝑘 1 𝑟 2 + 𝑘 2 𝑟 4 + 𝑘 3 𝑟 6 ) Tangentiale Verzerrung: 𝑥 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑥+ 2 𝑝 1 𝑦+ 𝑝 2 𝑟 2 +2 𝑥 𝑦 𝑘𝑜𝑟𝑟𝑖𝑔𝑖𝑒𝑟𝑡 =𝑦+ 𝑝 1 𝑟 2 +2 𝑦 𝑝 2 𝑥

13 Kamerakalibrierung Kamerakalibrierung
Ermittlung der Parameter zur Entzerrung des Bilds Ermittlung der Parameter zur Entzerrung des Bilds

14 Kalibrierung der Ausrichtung

15 Implementierung Implementierung C#-Anwendung C#-Anwendung Oberfläche
View View Synchronisationslogik Synchronisationslogik ViewModel ViewModel Geschäftslogik Geschäftslogik P/Invoke Model P/Invoke Model C++-Bibliothek C++-Bibliothek Model Model

16 Anwendungsfälle Anwendungsfälle

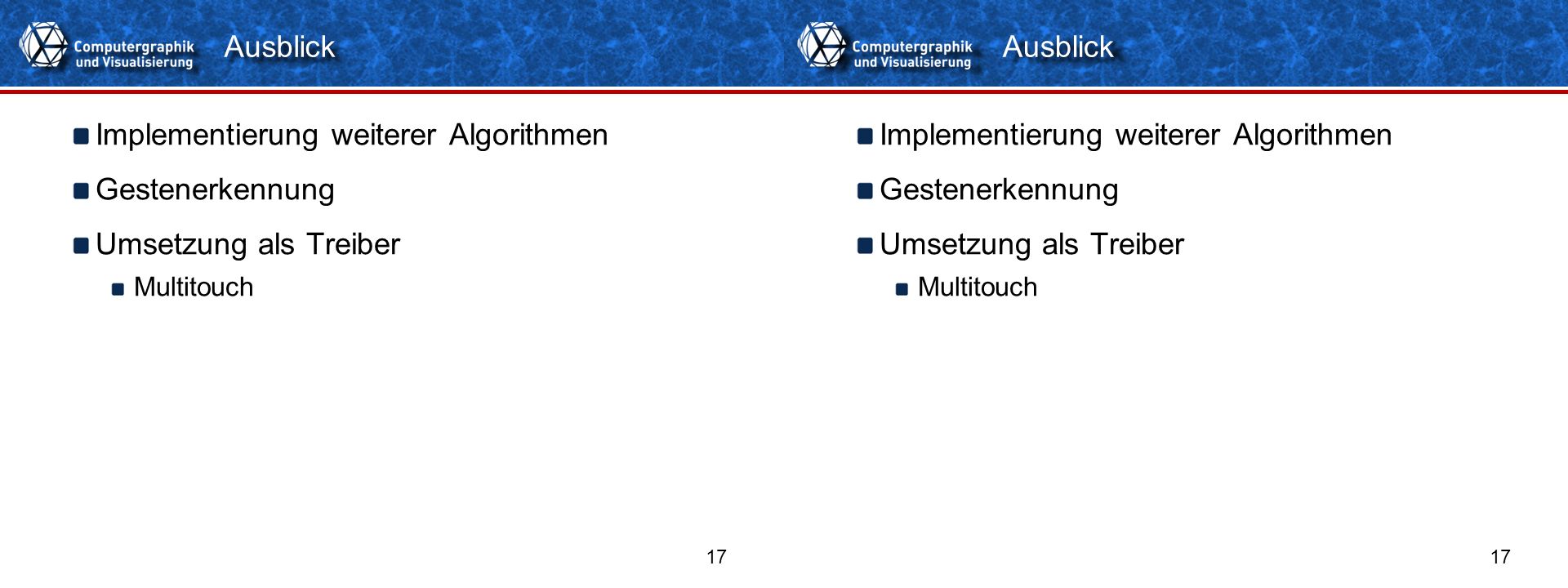

17 Implementierung weiterer Algorithmen Gestenerkennung
Ausblick Ausblick Implementierung weiterer Algorithmen Gestenerkennung Umsetzung als Treiber Multitouch Implementierung weiterer Algorithmen Gestenerkennung Umsetzung als Treiber Multitouch

18 Zugabe Zugabe
