1 Mathematik und Industrie -
eine Beziehung zum gegenseitigen Nutzen Heinz W. Engl Institut für Industriemathematik Johannes Kepler Universität Linz und Johann Radon Institute for Computational and Applied Mathematics der Österreichischen Akademie der Wissenschaften Innsbruck, Februar 2003

2 „Einteilung der Mathematik“
Reine Mathematik Angewandte Mathematik Applicable Applied Industriemathematik: Mathematik, die durch Anwendungsprobleme aus der Industrie motiviert ist. Unterschiede nur in der Motivation, nicht in der Methode (mathematische Strenge; Beweis!): Idealfall. Anwendungsprobleme sind oft zu komplex dafür, diesen Anspruch zu genügen: Kompromiß: mathematische Strenge (z.B. Konvergenzbeweis) zumindest für Modellprobleme. --> „wissenschaftliches Rechnen“ („Scientific Computing“) Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

3 Vorgehen bei Anwendungsproblemen
Übersetzung in ein „mathematisches Modell“ (viele mathematische Fragen, wie „welche Terme sind wichtig?“ => asymptotische Analysis; Kompromiss zwischen Einfachheit und Genauigkeit) Entwicklung effizienter Lösungsmethoden (analytisch / numerisch / symbolisch / ...) Effiziente Implementierung Rückinterpretation der Ergebnisse Oft sind dazu mehrere Iterationen notwendig! Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

4 Historische Entwicklung der Mathematik
„Wellenbewegung“ zwischen Betonung von Theorie/Grundlagen - Anwendungsbezug. ~ 1960: „Bourbakismus“ Felix Klein: „Göttinger Vereinigung für angewandte Physik und Mathematik“: Pflege und Förderung der Mathematik in wissenschaftlicher, technischer und wirtschaftlicher Beziehung Wechselwirkung zwischen Wissenschaft und Technik Motivation: wissenschaftliche Anregungen, „Zusammenführung zwischen Geist und Industrie“ Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

5 Vor 1. Weltkrieg: über 50 industrielle Mitglieder (z. B
Vor 1. Weltkrieg: über 50 industrielle Mitglieder (z.B. Generaldirektoren von Krupp, Siemens, AEG) Prandtl: „Klein versuchte, die große Kluft, die reine Wissenschaft von der werktätigken Welt trennte, zu überbrücken“. Technomathematik/Industriemathematik: Versuch dieses Brückenschlags in Lehre und Forschung im Geiste Felix Kleins („Felix-Klein-Preis“ der EMS) Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

6 Mathematik als Querschnittswissenschaft
Unterschiedliche reale Probleme können auf eng verwandte mathematische Modelle führen und daher mit ähnlichen Methoden behandelt werden. Beispiele: amerikanische Optionen - Schmelzen von Stahl Wärmeleitung - Diffusion in porösen Medien Gasdynamik - Halbleitermodelle - Modelle für den Straßenverkehr Reaktions-Diffusionsgleichungen - Ausbreitung von Epidemien Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

7 Was tun wir? Grundlagenforschung auf dem Gebiet der inversen Probleme
Anwendungsorientierte Forschung: Anwendung moderner mathematischer Methoden auf Problemstellungen aus Industrie und Wirtschaft; Modellierung und numerische Simulation Entwicklung von Individualsoftware Consulting Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

8 Was sind inverse Probleme?
Inverse Probleme Definition Was sind inverse Probleme? Probleme, bei denen aus BEOBACHTETEN WIRKUNGEN oder aus BEABSICHTIGTEN WIRKUNGEN die URSACHEN (INPUTS oder SYSTEMPARAMETER) berechnet werden sollen Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

9 Wo treten inverse Probleme auf?

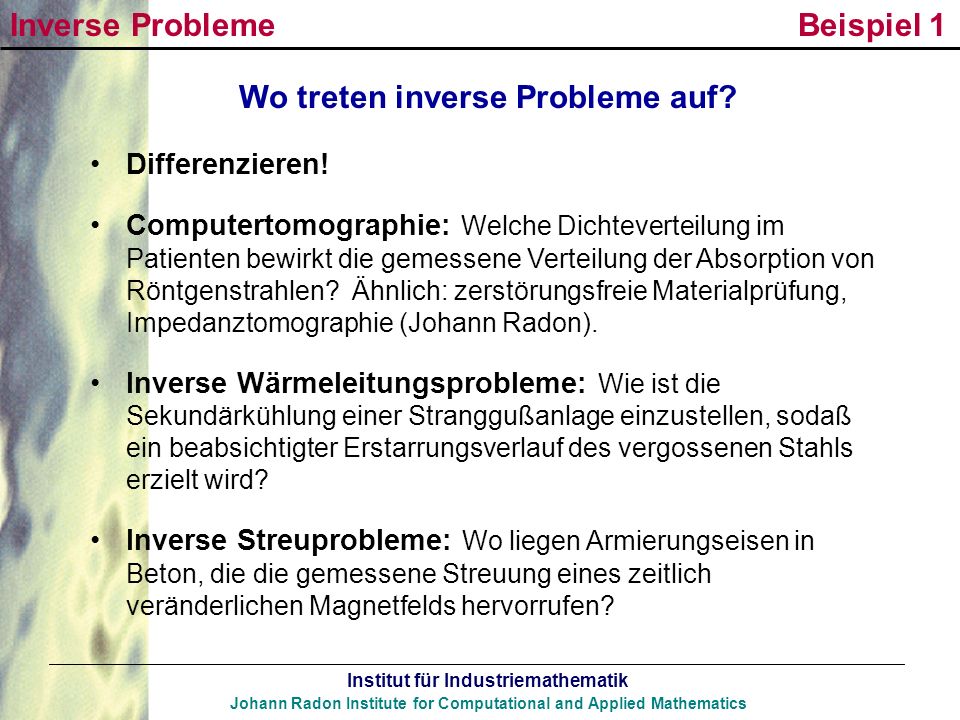

Inverse Probleme Beispiel 1 Wo treten inverse Probleme auf? Differenzieren! Computertomographie: Welche Dichteverteilung im Patienten bewirkt die gemessene Verteilung der Absorption von Röntgenstrahlen? Ähnlich: zerstörungsfreie Materialprüfung, Impedanztomographie (Johann Radon). Inverse Wärmeleitungsprobleme: Wie ist die Sekundärkühlung einer Stranggußanlage einzustellen, sodaß ein beabsichtigter Erstarrungsverlauf des vergossenen Stahls erzielt wird? Inverse Streuprobleme: Wo liegen Armierungseisen in Beton, die die gemessene Streuung eines zeitlich veränderlichen Magnetfelds hervorrufen? Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

10 Inverse Probleme Beispiel 2
Weitere Beispiele Parameteridentifikation: Berechne die temperaturabhängige Wärmeleitfähigkeit von Sand für Gußformen aus Messungen des zeitlichen Temperaturverlaufs in einigen Thermoelementen Zerstörungsfreie Materialprüfung: Bestimme die Dicke der Hochofenausmauerung aus Temperaturmessungen in Thermoelementen an der Außenwand Inverse Probleme in der Optik: Welche Gestalt eines Freiformflächenreflektors liefert eine gewünschte Beleuchtungsstärkeverteilung auf der zu beleuchtenden Wand? Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

11 Inverse Probleme (In)korrekt gestellt
Hadamards Fragen (1923) Existiert für alle Daten eine Lösung? Falls es eine Lösung gibt, ist sie eindeutig? Hängt die Lösung stetig von den Daten ab? Falls 3 x JA: Problem heißt „korrekt gestellt“: „korrekte Modellierung eines relevanten Problems“ Inverse Probleme sind typischerweise inkorrekt gestellt; erstes Auftauchen: Geophysik (Lagerstättensuche), Tikhonov Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

12 Ein inverses Wärmeleitungsproblem
Inverse Probleme Rückwärts-Wärmeleitung Ein inverses Wärmeleitungsproblem Bestimme in einem seitlich isolierten Stab die Anfangs-temperatur, wenn die Endtemperatur gegeben ist: Gesucht: Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

13 Das direkte Problem Inverse Probleme Rückwärts-Wärmeleitung
Berechne die Endtemperatur, wenn die Anfangstemperatur gegeben ist. Lösung: Entwicklung in Cosinus-Fourier-Reihe Die Temperaturverteilung ist dann gegeben als: Anteile der Frequenz n werden mit exp(-n2t) gedämpft, Vorwärtsproblem glättet! Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

14 Das inverse Problem Inverse Probleme Rückwärts-Wärmeleitung
Ist nun die Endtemperatur gegeben (und in Cosinus-Fourier-Reihe entwickelt): so ergibt sich für die Anfangstemperatur als Anteile der Frequenz n werden mit exp(n2T) verstärkt!!! Hochfrequentes Rauschen in der Endtemperatur hat enorme Auswirkungen auf das Ergebnis. Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

15 Dekonvolution von Fluoreszenzdaten
Inverse Probleme Anwendungen Dekonvolution von Fluoreszenzdaten Aufgabenstellung aus der Physikalischen Chemie (Kooperation mit Doz. Kauffmann, Univ. Wien) Lebenszeitverteilung der Fluoreszenz gibt Auskunft über Molekülstruktur von Polymeren und Proteinen Meßbare Daten sind durch „Faltung“ verschmiert und mit Rauschen behaftet Herkömmliche Lösungsverfahren: Extreme Fehlerverstärkung macht Ergebnisse unbrauchbar Stabile Algorithmen („Regularisierungsverfahren“) benötigen „höhere“ Mathematik Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

16 Fluoreszenzanalyse Inverse Probleme Anwendungen Herkömmliches
Verfahren: Stabile Dekonvolution durch Maximum-Entropy-Regularisierung Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

17 Inverse Kühlprobleme beim Stranggießen
Inverse Probleme Anwendungen Inverse Kühlprobleme beim Stranggießen Verfahren der Soft Reduction: Quetschung des Strangs reduziert Seigerungen Sumpfspitze muß im gequetschten Bereich liegen Inverses Problem: Einstellung der Kühlwassermenge bei veränderlicher Gießgeschwindigkeit Beispiel: Innerhalb von 5 Minuten wird die Gießgeschwindigkeit von 1.8 m/min auf 3 m/min erhöht Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

18 Inverse Probleme Anwendungen
Optimale Kühlung bei wachsender Geschwindigkeit Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

19 Inverse Probleme: Auffinden von Armierungseisen in Beton
Inverse Probleme Anwendungen Inverse Probleme: Auffinden von Armierungseisen in Beton Aufgabenstellung Entwickeln einer zerstörungsfreien Methode zum Auffinden von Armierungseisen in Beton Baustellentauglich: Billig und robust Lösungskonzept Armierungseisen streuen ein von außen angelegtes Magnetfeld --> inverses Streuproblem Entscheidend: Eindeutigkeitsbeweis (Identifizierbarkeit) Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

20 Inverse Probleme Anwendungen
Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

21 Optimales Design: CAD von Freiformflächenreflektoren
Aufgabenstellung Konstruktion eines 3D-Freiformflächenreflektors mit beliebig vorgebbarer Beleuchtungsstärkeverteilung Einbindung in vorhandenes CAD-System Anwendungsbeispiel gleichmäßige Ausleuchtung eines langen Fluchtwegs mit einem einzigen Reflektor Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

22 Optimales Reflektordesign
Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

23 Gestaltoptimierung mechanischer Bauteile
Optimierung Strukturoptimierung Gestaltoptimierung mechanischer Bauteile Ziele: Reduktion des Gewichts von Bauteilen unter Einhaltung von Grenzen an die Maximalspannung ODER Reduktion von Spannungsspitzen bei gleichem Gewicht Erreichen einer möglichst gleichmäßigen Spannungsverteilung zur Erhöhung der Lebensdauer Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

24 Methodische Ähnlichkeiten zu inversen Problemen
Optimierung Strukturoptimierung Methodische Ähnlichkeiten zu inversen Problemen Effiziente Kombination von Optimierungsverfahren mit „direkten Lösern“ (z.B. FEM) nötig Zahlreiche Projekte in diesem Bereich, von Motorbauteilen bis zu Bäckereisilos Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

25 Ergebnisse: Dickenoptimierung - Kipphebel
Optimierung Strukturoptimierung Ergebnisse: Dickenoptimierung - Kipphebel Ausgangsdesign: Optimiertes Design: Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

26 Mechanische Auslegung von Füßen für Bäckereisilos
Partnerfirma: hb technik Die mechanische Belastung in den Standfüßen von Mehlsilos (bis 30 t Fassungsvermögen) soll berechnet werden. Von Mises Spannungsverteilung an der Silobasis Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

27 Bestimmung der Hochofenwandstärke aus Temperaturmessungen
Inverse Probleme Anwendungen Bestimmung der Hochofenwandstärke aus Temperaturmessungen Problemstellung: durch chemische und physikalische (Reibung) Reaktionen wird im Laufe der Zeit die Hochofen-ausmauerung immer dünner Aufgabenstellung: bestimme die Dicke der Hochofenausmauerung durch Temperaturmessungen an der Außenmauer Lösung: Parameteridentifikationsproblem stabile Lösung nur mit Regularisierungsverfahren möglich Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

28 Hochofenausmauerung: Ergebnisse
Inverse Problems Anwendungen Hochofenausmauerung: Ergebnisse Ohne Regularisierung: Mit Regularisierung: Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

29 Transiente Temperaturfeldberechnung
Erwärmung von Bremsen für Windkraftwerke Aufgabenstellung Bei Windkraftwerken ist in Störfällen ein Bremsung der Schwungmassen notwendig. Gesucht ist der transiente Temperaturverlauf in der Bremse um Aussagen über den Verschleiß treffen zu können Modellierung und Lösungsmethode Wärmeleitungsgleichungen für Scheibe,Reibbelag und Trägerplatte stabile numerische Lösung durch voll implizites Diskretisierungsverfahren Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

30 Temperaturverteilung in Bremsscheibe /Bremsbelag /
Trägerplatte im Verlauf einer Notbremsung Quelle : MathConsult GmbH Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

31 Transiente Temperaturfeldberechnung
Temperaturverteilung in Fensterprofilen Aufgabenstellung Fensterrahmen werden mittels Extrusionstechnik hergestellt. Nach Verlassen der Form durchlaufen die Profile noch 4 Kalibratoren. Gesucht ist die Temperaturverteilung im Rahmen nach dem letzten Kalibrator. Modellierung und Lösungsmethode Berücksichtigung von Wärmeleitung und Wärmestrahlung Finite Elemente Methode, voll implizit in der Zeit Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

32 Berechnungsgitter Fensterprofil + Kalibrator Profil Kalibator
Kühllöcher Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

33 Temperaturverteilung in Profil und Kalibrator nach 10 Sekunden
Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

34 Temperaturverlauf im Fensterprofil
Anfangstemperatur 200 °C Quelle : MathConsult GmbH Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

35 Transiente Temperaturfeldberechnung
in Elektromotoren Aufgabenstellung Prototyp einer Temperaturfeldberechnung Modellierung und Lösungsmethode Wärmeleitung Konstanter Wärmefluss aus den Bohrungen Abgabe von Wärme an die Umgebung durch Strahlung Finite Elemente Methode Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

36 Temperaturverteilung nach
0.1 s 2 s 28 s Stationärer Zustand erreicht Max. Temperatur 416 °C 10 s Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

37 Numerische Simulation des Hochofenprozesses
Ziel: Entwicklung eines kinetischen Hochofen-Simulationsmodells Berechnet werden sollen: Strömung der Schüttung und des Windes, Druckverteilung Temperaturverteilung Chemische Zusammensetzung als Funktion des Ortes unter Berücksichtigung der Reaktionskinetik Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

38 Mathematische Modellbildung
Potentialströmung für den Feststoff Wind: Strömung durch geschichtetes poröses Medium Energiebilanz: Diffusion, Konvektion, Wärmequellen und -senken durch chemische Reaktionen Reaktionskinetik für gut 30 Verbindungen ergibt ein System von ca. 40 gekoppelten nichtlinearen partiellen Differentialgleichungen Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

39 Numerische Realisierung
Modularer, objektorientierter Aufbau Problemangepaßte Finite-Elemente in den einzelnen Modulen Iterative Kopplung der einzelnen Module Einbindung in größeres Automatisierungspaket Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

40 Modularer Aufbau Institut für Industriemathematik
Johann Radon Institute for Computational and Applied Mathematics

41 Ergebnisse Druckverteilung (Einfärbung) Gasströmung (Pfeile)
Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

42 Ergebnisse: Kohlenstoffgehalt im Unterofen
oben: 2%, unten: 4.5 % Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

43 Numerische Simulation des COREX®-Prozesses
Kompetenzzentrum Industriemathematik Numerische Simulation des COREX®-Prozesses COREX® = neue Technologie zur Produktion von Roheisen statt Koks wird Kohle verwendet (keine Kokerei notwendig; daher geringere Kosten), billigere Erze verwendbar, umweltfreundlicher Prozeß aufgeteilt in zwei Reaktoren: Reduktionsschacht: Reduktion des Eisenerzes Einschmelzvergaser: Abschmelzen des im Schacht produzierten Eisenschwamms, Produktion des im Schacht verwendeten Reduktionsgases Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

44 COREX®-Prozess - Komplexität
Kompetenzzentrum Industriemathematik COREX®-Prozess - Komplexität Modellierung und Berechnung der Strömung des Erzes (spezielles Materialgesetz) und des Reduktionsgases im Schacht, der chemischen Reaktionen, der Temperaturverteilung vom Erz und Gas, der Ablagerung des im Gas befindlichen Staubes 3 dimensionales Modell gekoppeltes System von ca. 35 nichtlinearen partiellen Differentialgleichungen Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

45 Kompetenzzentrum Industriemathematik
Geschwindigkeitsverteilung im Feststoff Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

46 Kompetenzzentrum Industriemathematik

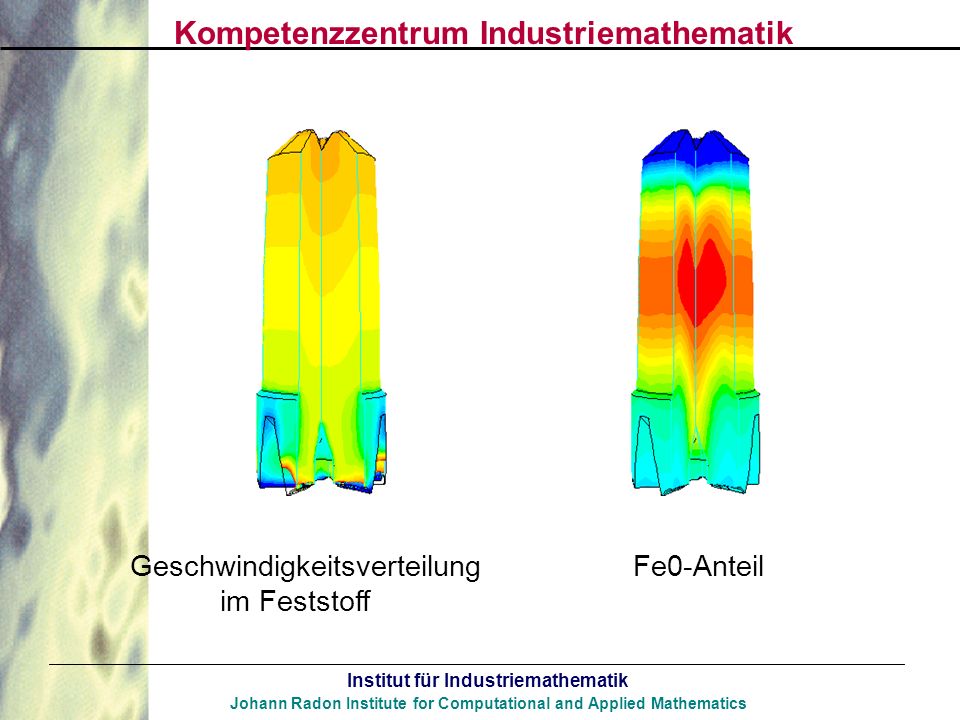

Geschwindigkeitsverteilung Fe0-Anteil im Feststoff Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

47 Warmwalzen von Stahl Problembeschreibung Komplexität
Das Warmwalzen von Stahl führt zu großen plastischen Umformungen und Spannungsunterschieden im Material Experimentelle Untersuchungen sehr kostenintensiv und im wesentlichen auf Oberflächenverformungen beschränkt Komplexität Große plastische Verformungen mit starren Zonen Auftreten eines neutralen Punktes im Walzspalt Kontaktproblem mit Reibung Vertikalverschiebung im Kontaktbereich Walze - Bramme für Walzenverformung von spezieller Bedeutung Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

48 Numerische Realisierung
Gemischt Euler-Lagrangesche Beschreibung der Geschwindig-keit und der Vertikalverschiebung mit Druckkoppelung Erstellung eines auf dieser Beschreibung basierenden Finite-Elemente Programmpaketes zur Lösung des komplexen, nichtlinearen Problems Verwendung spezieller Löser für große, dünnbesetzte Matrizen Einsatz spezieller Techniken zur Lösung des Kontaktproblems, Berücksichtigung des neutralen Punktes und Handhabung der starren Zone. Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

49 Warmwalzen von Stahl - Ergebnisse
Geschwindigkeiten + Vertikalverschiebung Spannungsverteilungen Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

50 Finanzmathematik: Bewertung derivativer Finanzinstrumente
Beispiele von Finanzderivaten: Call-Option: Recht, zu gewissen Zeitpunkten eine zugrunde liegende Aktie zu einem festen Preis (strike price) zu kaufen Callable Bond: Anleihe mit vorzeitigem Kündigungsrecht des Emittenten Bausparkredit: für gewisse Zeit garantierter Zinssatz, danach Gleitklausel mit Ober-/Untergrenzen (Cap/Floor). Keine fixe Laufzeit, sondern fixe Rate. Vorzeitige Tilgungsmöglichkeit. Extrem kompliziert! Was ist ein fairer Preis für eine solches Instrument? Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

51 Derivative Finanzinstrumente
Theorie: Black-Scholes-Merton 1973 (Nobelpreis 1997) Für einfache Instrumente analytische Lösungen. Komplizierte Kontrakte müssen numerisch bewertet werden. Entwicklung einer neuen numerischen Methode, die insbesondere bei komplexen Derivaten (etwa: japanische Wandelanleihen mit starker Pfadabhängigkeit) äußerst schnell und robust ist:  Paket UnRisk® Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics

52 Wert der Option Wert einer Up-and-Out Call Option auf eine Aktie mit diskreten Dividenden bei steigenden Zinsen Zeit (Tage) Aktienkurs Call-Option auf Anleihe mit diskreten Kupons als Funktion des Zinsniveaus und der Restlaufzeit der Option bei steigender Volatilität Quelle: MathConsult GmbH Institut für Industriemathematik Johann Radon Institute for Computational and Applied Mathematics
