1 „NO LIMITS“ Lumenova LED lighting DEU

2 LICHTMODULE PATENTIERT - LANGLEBIG- mit ARGON GAS gefüllte Lichtmodule
„NO LIMITS“ Lumenova LED lighting LICHTMODULE PATENTIERT - LANGLEBIG- mit ARGON GAS gefüllte Lichtmodule SMART, CLASIC, LIGHTRIDER Schutzart IP 67, geeignet für harte und heiße Umgebung Wärmemanagement in 3000K, 4000K, 5000K Gefüllt mit ARGON GAS - verlängert die Lebensdauer, ist Wartungsfrei und Entspricht den Richtlinien Dark Sky Lichtmodul - SMART Lichtleistung lm 50W) gerichtetes Licht mit patentierten Reflektoren. Ebenso ist dieses Modul mi Linsen erhältlich. Steuerstromkreis mit bidirektionaler Kommunikation, kontinuierliche Leistungsregelung und Modulzustandsüberwachung, konstante Lichtstärke während der Lebensdauer, Fernsteuerung über Wi-Fi, Bluetooth, GPRS, Powerline Kommunikation, ausgestattet mit Bewegungssensoren zur Energieeinsparung, kann als Plattform für die Überwachung verwendet werden: Verkehrsfrequenz, Fußgängerfrequenz, Wetterstation Plattform, Umweltverschmutzung, ... Lichtmodul - CLASSIC gerichtetes Licht mit patentierten Reflektoren. Ebenso ist dieses Modul mi Linsen erhältlich. Die Leistung ist einstellbar auf 5 Niveaus mit einem externen Signal. Die Niveaus werden während der Herstellung programmiert (75W, 50W, 30W, 25W, 15W). Kontrolzyklus mit MCU bei der Herstellung programmierbar, konstante Lichtstärke über die gesamte Lebensdauer. Lichtmodul - LIGHTRIDER Lichtleistung lm 50W) gerichtetes Licht durch Linsen, Flexibilität bei der Lichtverteilung, Lichtstärke und Stromverbrauch, hoch konfigurierbar für individuelle Anforderungen.

3 „NO LIMITS“ LICHTMODUL LE 06 SMART Lumenova LED lighting
Leistung einstellbar / Betriebsspannung 75 W - 50 W - 30W - 25W - 15 W / 24VDC Ausführung Kontrolzyklus mit bidirektionaler Kommunikation, kontinuierliche Leistungsregelung und Modulzustandsüberwachung, Fernsteuerung über WLAN, IR, Bluetooth, GPRS, Elektrokabel, ausgerüstet mit Bewegungsmeldern (Energieeinsparung), Möglichkeit als Plattform für die Überwachung: Verkehr und Fußgänger Frequenz, Wetterstation .. Lichtausbeute (TC = 4000K) Von bis zu lm Der Lichtstrom kann stufenlos eingestellt werden Art der LED Cree XLamp XT-EAWT Anzahl der LEDs 36 max Optik 6 Hocheffiziente Reflektoren Type V3 oder Linsen Photobiologische Sicherheit Risikoklasse 2 Konstruktion ALU- Grundplatte mit Abdeckung aus PMMA, hermetisch verschlossen, mit Argon gefüllt Schutzart IP 67 Haupanwendungsgebiete Zufahrtstraßen, Hauptstraßen, Nebenstraßen, Gehwege, Fahrradwege, usw. Mögliche Beleuchtungsklassen (typ.) ME5, ME6, S3 - S6 Empfohlene Montagehöhe 2.5m - 8m

4 „NO LIMITS“ LICHTMODUL LE 06 CLASSIC
Lumenova LED lighting LICHTMODUL LE 06 CLASSIC Leistung einstellbar / Betriebsspannung 75 W - 50 W - 30W - 25W und - 15 W / 24VDC Ausführung Kontrolzyklus mit MCU - während der Herstellung programmiert, Leistung einstellbar auf 5 Niveus mit einem externen Signal. Lichtausbeute (TC = 4000K) Von bis lm Der Lichtstrom kann stufenlos eingestellt werden Art der LED Cree XLamp XT-EAWT Anzahl der LEDs 36 Optik 6 Hocheffiziente Reflektoren Type V3 oder Linsen Photobiologische Sicherheit Risikoklasse 2 Konstruktion ALU - Grundplatte mit Abdeckung aus PMMA, hermetisch verschlossen, mit Argon gefüllt Schutzart IP 67 Haupanwendungsgebiete Zufahrtstraßen, Hauptstraßen, Nebenstraßen, Gehwege, Fahrradwege, usw. Mögliche Beleuchtungsklassen (typ.) ME5, ME6, S3 - S6 Empfohlene Montagehöhe 2.5m - 8m

5 LICHTMODUL LIGHT RIDER
„NO LIMITS“ Lumenova LED lighting LICHTMODUL LIGHT RIDER Leistung einstellbar / Betriebsspannung 18 W - 27 W - 36W - 45W - 54W / 24VDC Lichtausbeute (TC = 4000K) Von bis lm Art der LED Cree XLamp XT-EAWT Anzahl der LEDs 16 – 24 – – 48 Optik Ledil PMMA-Linsen 2x2 Photobiologische Sicherheit Risikoklasse 2 Konstruktion ALU - Grundplatte mit Abdeckung aus PMMA, hermetisch verschlossen, mit Argon gefüllt Schutzart IP 67 Haupanwendungsgebiete Zufahrtstraßen, Hauptstraßen, Nebenstraßen, Gehwege, Fahrradwege, usw. Mögliche Beleuchtungsklassen (typ.) ME5, ME6, S3 - S6 Empfohlene Montagehöhe 2.5m - 8m

6 Einsetzbar in harter und heißer Umgebung Wärmemanagement
„NO LIMITS“ Lumenova LED lighting STRASSENLEUCHTEN Typen: CCL06 und CCL12 Schutzart IP67 IK08 Stoßfestigkeit Einsetzbar in harter und heißer Umgebung Wärmemanagement Lichtleistung lm (15W – 150W) Gehäuse ALU - Gusslegierung Si10Mg Kunststoffabdeckung UV res. ASA LI911 Befestigung verzinkt

7 „NO LIMITS“ STRASSENLEUCHTE CCL 06 Leistung / Betriebsspannung
Lumenova LED lighting STRASSENLEUCHTE CCL 06 Leistung / Betriebsspannung 75 W - 50 W - 30 W - 25 W - 15 W Lichtquelle Lichtmodul LE06 / SMART, CLASIC, LIGHT RIDER Lichtausbeute (TC=3000K, 4000K, 5000K) Von bis lm Konstruktion Gehäuse ALU - Gusslegierung Si10Mg , Kunststoffabdeckung UV res. ASA LI911, Befestigung verzinkt Energieversorgung MW CLG-60-27 Maße 420,7 x 376,5 x 52,6 cm Gewicht 6.700 g (Gehäuse, Lichtmodul, Netzteil) Photobiologische Sicherheit Risikoklasse 2 Hauptanwendungsgebiete Zufahrtstraßen, Hauptstraßen, Nebenstraßen, Gehwege, Fahrradwege, usw. Mögliche Beleuchtungsklassen (typ.) ME5, ME6, S3 - S6 Empfohlene Einsatzhöhen 2,5 m - 8 m

8 „NO LIMITS“ STRASSENLEUCHTE CCL 12 Nennleistung
Lumenova LED lighting STRASSENLEUCHTE CCL 12 Nennleistung 150 W W und 100 W Lichtquelle 2 x Lichtmodul LE06/ SMART, CLASIC, LIGHT RIDER Lichtausbeute (TC=3000K, 4000K, 5000K) Von bis lm Konstruktion Gehäuse ALU - Gusslegierung Si10Mg , Kunststoffabdeckung UV res. ASA LI911, Befestigung verzinkt Energieversorgung MW CLG / MW CLG Maße 603,4 x 376,5 x 52,6 cm Gewicht 9.700 g (Gehäuse, Lichtmodul, Netzteil) Photobiologische Sicherheit Risikoklasse 2 Hauptanwendungsgebiete Zufahrtstraßen, Hauptstraßen, Nebenstraßen, Gehwege, Fahrradwege, usw. Beleuchtungsklassen (typ.) ME3 - ME5, S1 - S3 Empfohlene Höhen 6 m - 12 m

9 LUMENOVA® PATENTIERTE REFLEKTOREN
„NO LIMITS“ Lumenova LED lighting LUMENOVA® PATENTIERTE REFLEKTOREN Entwickelt in Zusammenarbeit mit dem Fraunhofer-Institut für Angewandte Optik und Feinmechanik IOF, Jena (Gewinner des Deutschen Zukunftspreis 2007). Reflektor-Produktion in Zusammenarbeit mit Spezialisten aus der optischen Industrie. Durch Einsatz von Reflektoren kein Wärmestau in der direkten Umgebung der LED (positiven Einfluss auf die Lebensdauer der LEDs).

10 Einstellbare Winkel zwischen 00 + 200
„NO LIMITS“ Lumenova LED lighting ZUBEHÖR Einstellbare Winkel zwischen in Schritten von 50 Polig Anschlüsse mit der Möglichkeit der geraden oder rechteckigen Anordnung für Masten mit 60 mm und 76 mm Radius

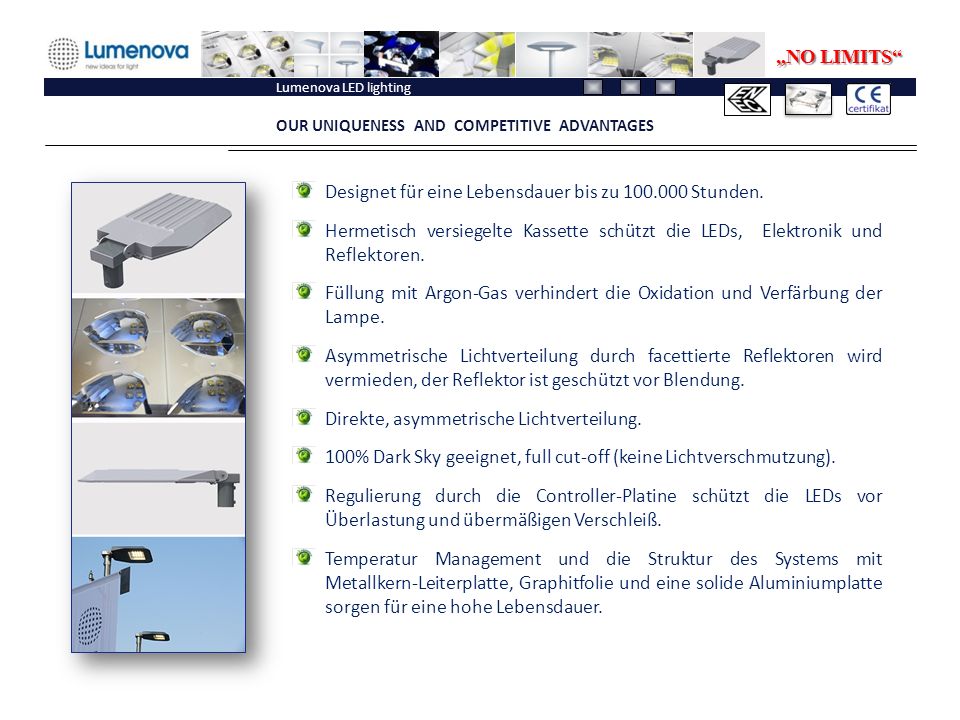

11 OUR UNIQUENESS AND COMPETITIVE ADVANTAGES
„NO LIMITS“ Lumenova LED lighting OUR UNIQUENESS AND COMPETITIVE ADVANTAGES Designet für eine Lebensdauer bis zu Stunden. Hermetisch versiegelte Kassette schützt die LEDs, Elektronik und Reflektoren. Füllung mit Argon-Gas verhindert die Oxidation und Verfärbung der Lampe. Asymmetrische Lichtverteilung durch facettierte Reflektoren wird vermieden, der Reflektor ist geschützt vor Blendung. Direkte, asymmetrische Lichtverteilung. 100% Dark Sky geeignet, full cut-off (keine Lichtverschmutzung). Regulierung durch die Controller-Platine schützt die LEDs vor Überlastung und übermäßigen Verschleiß. Temperatur Management und die Struktur des Systems mit Metallkern-Leiterplatte, Graphitfolie und eine solide Aluminiumplatte sorgen für eine hohe Lebensdauer.

12 LUMENOVA SOLUTIONS GmbH
„NO LIMITS“ Lumenova LED lighting LUMENOVA SOLUTIONS GmbH Äußere Oberaustraße 20 83026 Rosenheim; Germany Tel: (0) Fax.: +49 (0) Wir würden uns freuen ein Partner zu sein für strategische Projekte und für den Vertrieb ! Vielen Dank für Ihre Aufmerksamkeit... Ihr Lumenova Team
