1 Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services
G. Aumann, A. Donaubauer, T. Kunkel, M. Schilcher 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

2 Problemstellung Ermittlung des Eigentümers zu einem Flurstück in der DFK/ALK im Außendienst Lokalisierung und Abruf der Flurkarte nötig Kombination der DFK/ALK und des ALB über Flurstückskennzeichen notwendig Ausgabe der Daten in lesbarem HTML Verwendung standardisierter Schnittstellen Nutzung vorhandener OGC Web Services 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

3 Das High-Tech-Offensive-Projekt GeoPortal der Bayerischen Staatsregierung
Bayern Bayern Bürgerservice Online Bürgerservice Online Geo Online Geo Online Online - Abruf DFK Online - Abruf DFK GeoPortal GeoPortal Vernetzter Bebauungsplan Vernetzter Bebauungsplan 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

4 Das Projekt GeoPortal*
Einstiegsknoten im Internet, der es autorisierten Benutzern erlaubt, folgende Aktionen auszuführen: Geodaten und Geodienste registrieren, Anwendungen aus einer Kombination dieser Geodaten und Geodienste erstellen und registrieren, im Portal registrierte Geodaten, Geodienste und Anwendungen über das Internet nutzen Das GeoPortal ist also ein Vermittler von verteilten Geodaten und -diensten im Internet Im GeoPortal liegen keine Daten! * Quelle: Forschungsgruppe GeoPortal der TU München 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

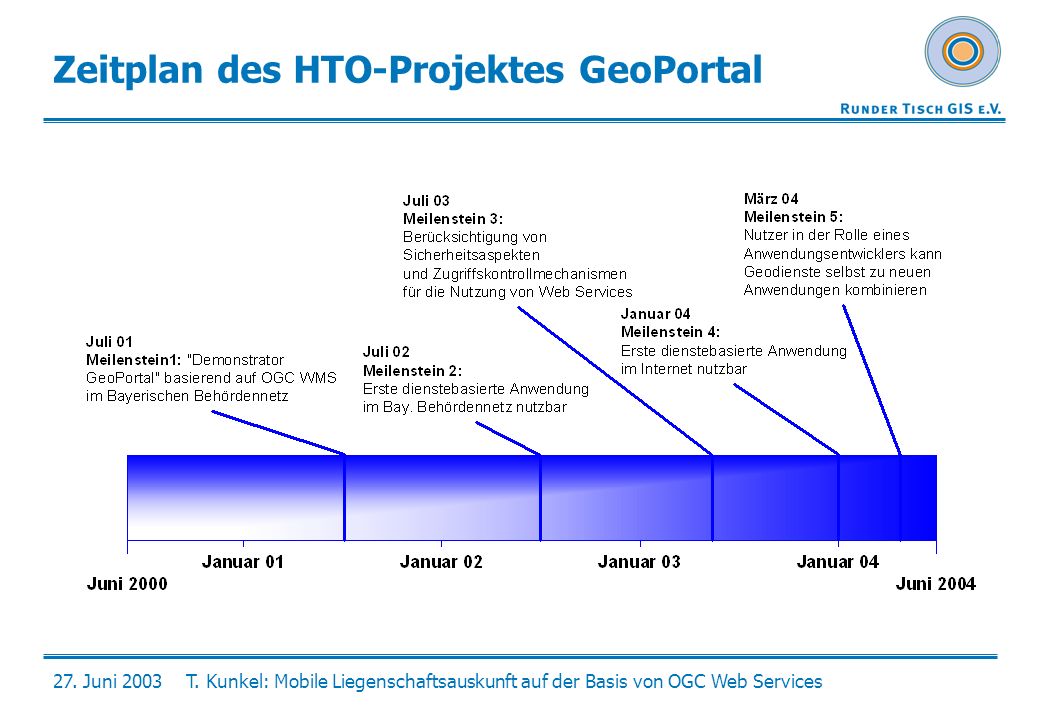

5 Zeitplan des HTO-Projektes GeoPortal
27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

6 HTO-Projekt GeoPortal: Online-Zugriff auf heterogene verteilte Geodatenbanken
anbieter 1 Geodaten- anbieter 2 Geodaten- anbieter 3 Geodaten- anbieter n OGC OGC OGC OGC GeoPortal OGC OGC OGC Landkreis stationär / mobil Gemeinde x stationär Gemeinde y mobil 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

7 Nutzung verschiedener Web Services
Nutzung der bereits im GeoPortal vorhandenen Web Services folgende Dienste wurden eingebunden: Web Map Service (GetMap und GetFeatureInfo) Web Feature Service (Diplomarbeit von Hr. Kunkel) Web Coordinate Transformation Service (Hr. Plabst, TUM) Verwendung standardisierter Schnittstellen des OGC, um Wiederverwendbarkeit zu gewährleisten Interoperabilität sicherzustellen 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

8 Web Map Service (WMS) Ein WMS liefert georeferenzierte Karten, wobei die Karte selbst als eine Darstellung von Geodaten zu betrachten ist. OGC Standard: Web Map Service Implementation Specification (Versionen 1.0.0, und 1.1.1) Zugriffsschnittstellen: GetCapabilities gibt dienstbezogene Metadaten als XML zurück. GetMap liefert einen Kartenausschnitt der DFK/ALK GetFeatureInfo kann zu einer Gauß-Krüger-Koordinate das zu Grunde liegende Flurstück ermitteln 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

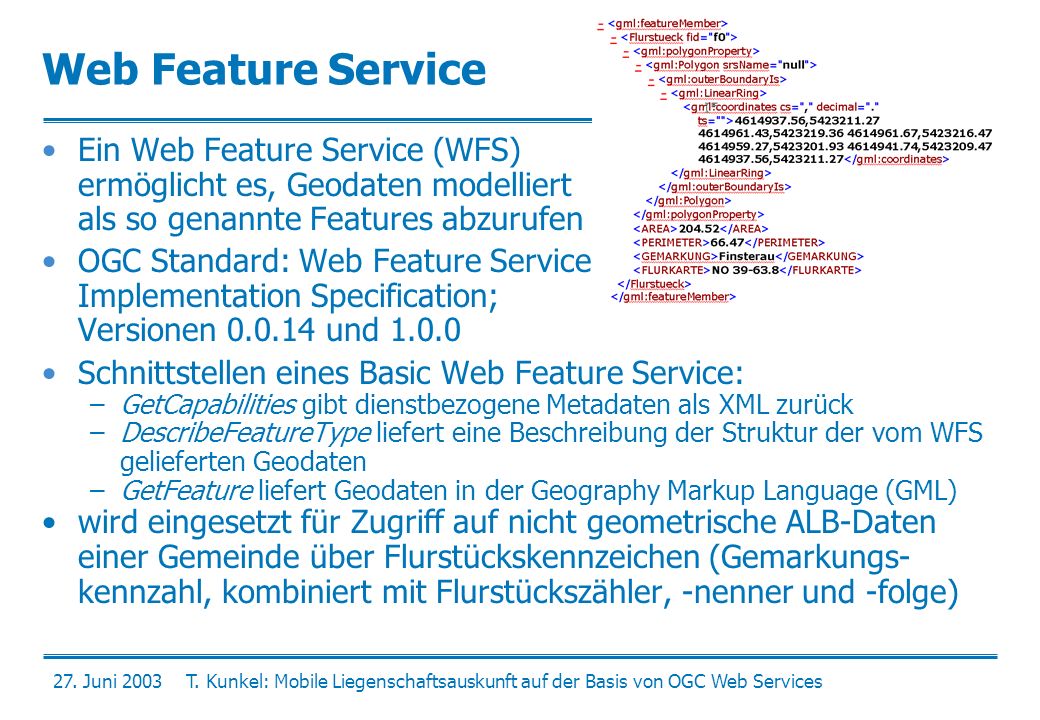

9 Web Feature Service Ein Web Feature Service (WFS) ermöglicht es, Geodaten modelliert als so genannte Features abzurufen OGC Standard: Web Feature Service Implementation Specification; Versionen und 1.0.0 Schnittstellen eines Basic Web Feature Service: GetCapabilities gibt dienstbezogene Metadaten als XML zurück DescribeFeatureType liefert eine Beschreibung der Struktur der vom WFS gelieferten Geodaten GetFeature liefert Geodaten in der Geography Markup Language (GML) wird eingesetzt für Zugriff auf nicht geometrische ALB-Daten einer Gemeinde über Flurstückskennzeichen (Gemarkungs-kennzahl, kombiniert mit Flurstückszähler, -nenner und -folge) 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

10 Web Coordinate Transformation Service
Ein solcher Dienst kommt dann zum Einsatz, wenn Daten von verschiedenen Services in unterschiedlichen Referenzsystemen vorliegen. Da sich z.B. Web Map Services nicht untereinander abstimmen können und Web Map Clients i.d.R. keine Koordinatentransformationen durchführen können, wird so die Funktion der reinen Koordinatentransformation auf einen eigenen Dienst ausgelagert. OGC Spezifikation: in Entwicklung (aktuell: Version 0.1.0) wird eingesetzt zur Transformation von GPS-Koordinaten (WGS84) in Gauß-Krüger-Koordinaten 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

11 Anwendungsszenario „Mobile Auskunft für Eigentümerdaten“
Mitarbeiter der Gemeinde entdeckt wilde Müllkippe und möchte den Eigentümer des Grundstücks herausfinden Grundlage: er weiß, dass er die Berechtigung hat die Digitale Flurkarte und das lokal bei der Gemeinde vorliegende ALB über Mobilfunk abzurufen diese Daten werden durch Dienste mittels standardisierter Schnittstellen zur Verfügung gestellt Lösung: Kombination von Web Services in einem Portal Web Coordinate Transformation Service Web Map Service Web Feature Service 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

12 Transformations-dienst
Ablaufschema Sicherheit! WMS DFK Amtliche Geodaten TU München Lokale Daten Gde. Eichenau Ortung mit GPS Transformationsdienst wandelt WGS84 in Gauß-Krüger (4. Streifen) Abruf der DFK vom Web Map Server Anfrage an Aggregate Service mit GK-Koord. Umwandlung von GK-Koord. in Flurstücks-nummer Abruf der ALB-Daten über Flurstücksnummer Transformations-dienst WFS ALB WGS84  GK 5 6 3 Aggregate Service 2 4 Client mit GPS-Empfänger und Mobiltelefon 1 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

13 Ergebnis einer Mobilen ALB-Auskunft
Flurstücksdaten Identifikation des Flurstücks Fläche Lagebezeichnung Informationen über den Eigentümer Teilflächeninfos mit Nutzungsart, Bodenklasse etc. 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

14 Architekturmodell Mobiler PenPC mit Handy und GPS-Empfänger; Browser als Client-Umgebung Java Servlet in Apache Tomcat aus DA Kunkel Java Servlet in Apache Tomcat aus DA Kunkel; Datenbank: Oracle SICAD Internet Map Server mit SICAD/open; Datenbank: Oracle 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

15 Praxistest in einer Gemeinde
Abfrage der ALB-Daten über Mobilfunk dauert 10 bis 15 Sekunden, im stationären Internet dagegen weniger als 3 Sekunden mögliche Anwender: Baukontrolleure der Gemeinde und des Landratsamtes Kontrolleure der Baumschutzverordnung Kontrolleure von Sinkkästen, Sickergruben, Parkbänken und weiteren gemeindlichen Einrichtungen Problem für kleine Gemeinden sind Hardwarekosten 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

16 Fazit standardisierte Schnittstellen gewährleisten Interoperabilität
Web Services können schnell und einfach kombiniert werden Diensteverkettung („Service Chaining“) macht komplexe Abläufe möglich Schaffung echten Mehrwerts für Anwender durch Kombination von amtlichen und lokalen Daten es ist von entscheidender Bedeutung, dass die generierten Dienste auf Benutzerwünsche abgestimmt werden 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

17 Ausblick Visionen der Initiative INSPIRE der Europäischen Kommission:
Daten sollen nur einmal gesammelt und dort verwaltet werden, wo dies am effektivsten möglich ist räumliche Informationen aus verschiedenen Quellen müssen innerhalb Europas nahtlos kombinierbar sein und von vielen Benutzern und Anwendungen verwendet werden können einige Handlungsempfehlungen von GENIE (Geographic Information Network in Europe): beim Aufbau von GDI ist schrittweise Implementierung durch Integration von Bestehendem notwendig es ist von grundlegender Bedeutung, dass die Dienste interoperabel sind es scheint ein GeoPortal zu Demonstrationszwecken hilfreich 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

18 Vielen Dank für Ihre Aufmerksamkeit!
Dr.-Ing. Gabriele Aumann Dipl.-Ing. Andreas Donaubauer Dipl.-Ing. Thorsten Kunkel Univ.-Prof. Dr.-Ing. Matthäus Schilcher 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services

19 Aggregate Service (AS)
Anfrage an den AS mit Gauß-Krüger-Koordinaten AS sendet GetFeatureInfo-Anfrage an den WMS DFK der WMS DFK gibt Flurstücksnummer und Gemar-kungskennzahl passend zur Koordinate zurück AS sendet GetFeature-Anfrage an Web Feature Service ALB Web Feature Service antwortet mit den Daten aus dem ALB verpackt im GML Der AS wandelt das GML in lesbares HTML und gibt es an den Client zurück 27. Juni 2003 T. Kunkel: Mobile Liegenschaftsauskunft auf der Basis von OGC Web Services
