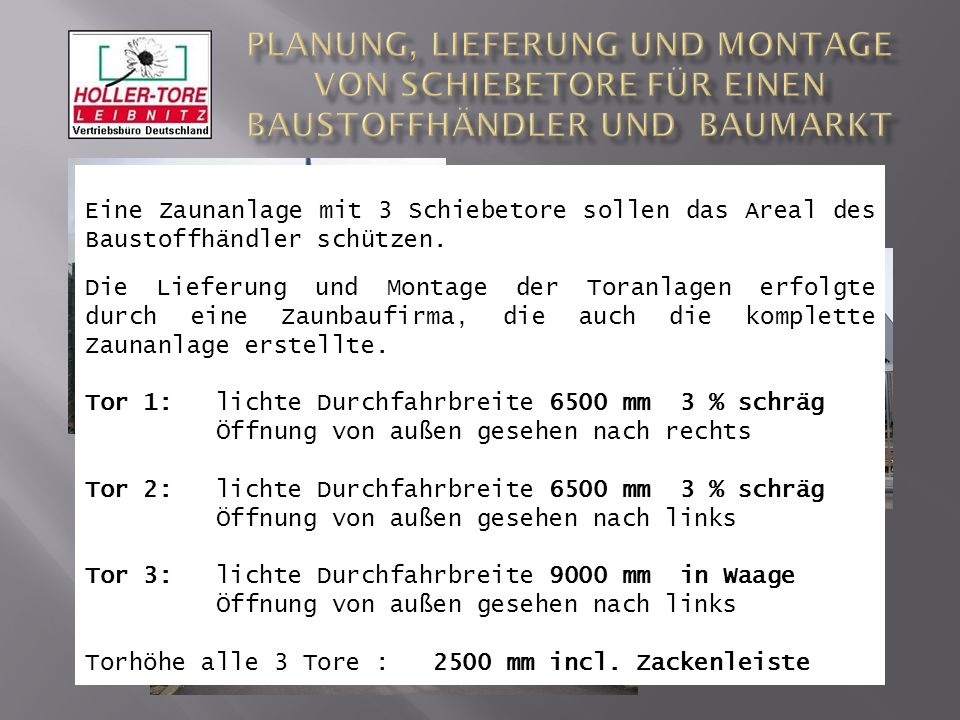

Eine Zaunanlage mit 3 Schiebetore sollen das Areal des Baustoffhändler schützen. Die Lieferung und Montage der Toranlagen erfolgte durch eine Zaunbaufirma, die auch die komplette Zaunanlage erstellte. Tor 1: lichte Durchfahrbreite 6500 mm 3 % schräg Öffnung von außen gesehen nach rechts Tor 2: lichte Durchfahrbreite 6500 mm 3 % schräg Öffnung von außen gesehen nach links Tor 3: lichte Durchfahrbreite 9000 mm in Waage Torhöhe alle 3 Tore : mm incl. Zackenleiste

4 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
Eine Zaunanlage mit 3 Schiebetore sollen das Areal des Baustoffhändler schützen. Die Lieferung und Montage der Toranlagen erfolgte durch eine Zaunbaufirma, die auch die komplette Zaunanlage erstellte. Tor 1: lichte Durchfahrbreite 6500 mm 3 % schräg Öffnung von außen gesehen nach rechts Tor 2: lichte Durchfahrbreite 6500 mm 3 % schräg Öffnung von außen gesehen nach links Tor 3: lichte Durchfahrbreite 9000 mm in Waage Torhöhe alle 3 Tore : mm incl. Zackenleiste

5 Tor 1: 6x 2,5 m fallend in Öffnungsrichtung
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Tor 1: 6x 2,5 m fallend in Öffnungsrichtung

6 Tor 2: 6x 2,5 m steigend in Öffnungsrichtung
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Tor 2: 6x 2,5 m steigend in Öffnungsrichtung

7 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 Tor 3: 9x 2,5 m Tor in Waage

8 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt

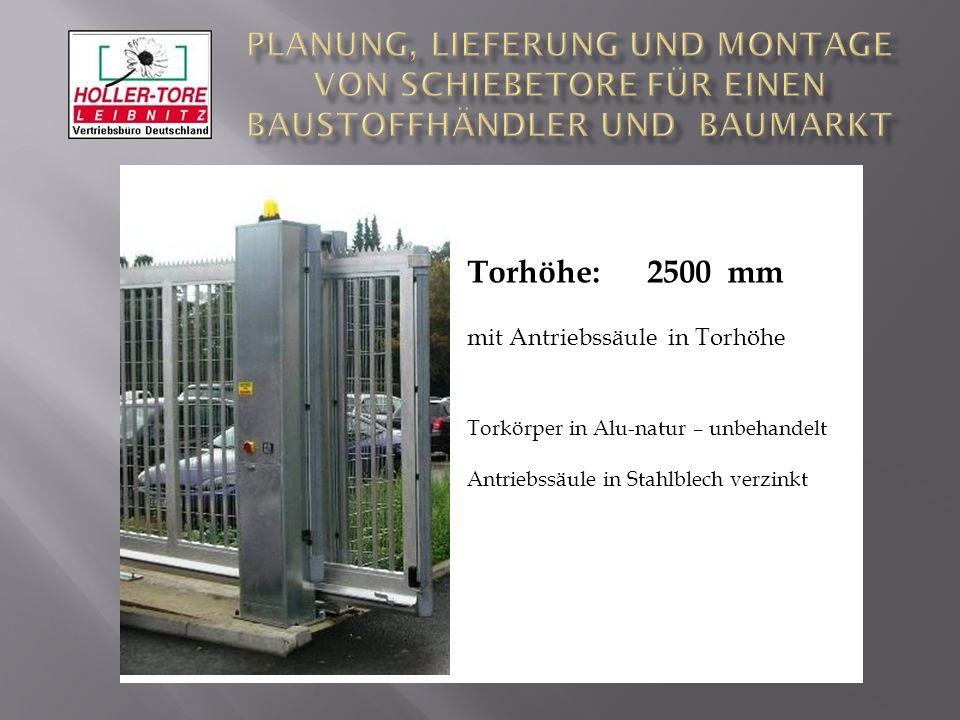

111 Torhöhe: mm mit Antriebssäule in Torhöhe Torkörper in Alu-natur – unbehandelt Antriebssäule in Stahlblech verzinkt

9 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 Torhöhe: mm mit Antriebssäule in Torhöhe Torkörper in Alu-natur – unbehandelt Antriebssäule in Stahlblech verzinkt

10 mit Sicherheitseinrichtungen gemäß
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Ausführung: Automatikbetrieb mit Sicherheitseinrichtungen gemäß DIN EN Sicherheitsleisten Lichtschranken Blinkleuchte Hauptschalter

11 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 In Antriebssäule eingebauter Antrieb mit Steuerung 400 V Antriebe für kg Torgewicht mit integrierte Motorsteuerung STOP-ZU per Taster oder Funkbefehl Teilöffnung per Taster oder Funkbefehl über Kanal 2 Krafteinstellung 4-stufig Autozulauf einschaltbar / Zeit von Sek. Blinkleuchtenanschluss 230 Volt / 25 W mit Vorblinken Kontrollleuchtenanschluss 230 Volt Sicherheitskreis Zulauf mit Reversierung 24 Volt Ausgang zur Stromversorgung externer Geräte integrierter 2-Kanal-Funkdecoder Steckplatz für Funkempfänger eingebautes potenzialfreies Ausgangsrelais für Kanal 2

12 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt

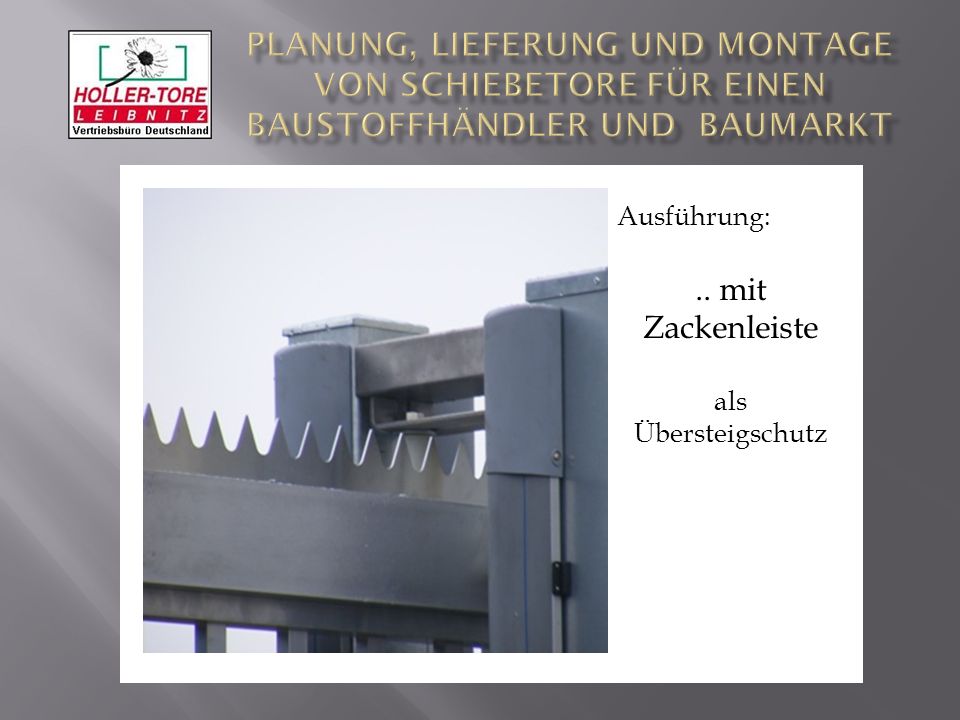

111 Ausführung: .. mit Zackenleiste als Übersteigschutz

13 Noch sieht es auf der Baustelle so aus
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Noch sieht es auf der Baustelle so aus

14 Die Fundamente in Höhe OKFB…
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Die Fundamente in Höhe OKFB…

15 ..sind fertig und die Kabel liegen.
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 ..sind fertig und die Kabel liegen.

16 Die Anlieferung der Tore erfolgt per Spedition
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Die Anlieferung der Tore erfolgt per Spedition

17 Für die Abladung ist ein geeigneter Stapler notwendig
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Für die Abladung ist ein geeigneter Stapler notwendig

18 Mit einem geeigneten Kran, Stapler o.ä…
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Mit einem geeigneten Kran, Stapler o.ä…

19 ..wird das Tor auf das Fundament gesetzt
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 ..wird das Tor auf das Fundament gesetzt

20 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

21 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

22 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

23 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

24 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 das Tor ausgerichtet….

25 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 und bohren ….

26 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

27 die Bohrlöcher sauber ausgeblasen….
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 die Bohrlöcher sauber ausgeblasen….

28 und die Klebeanker eingedreht….
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 und die Klebeanker eingedreht….

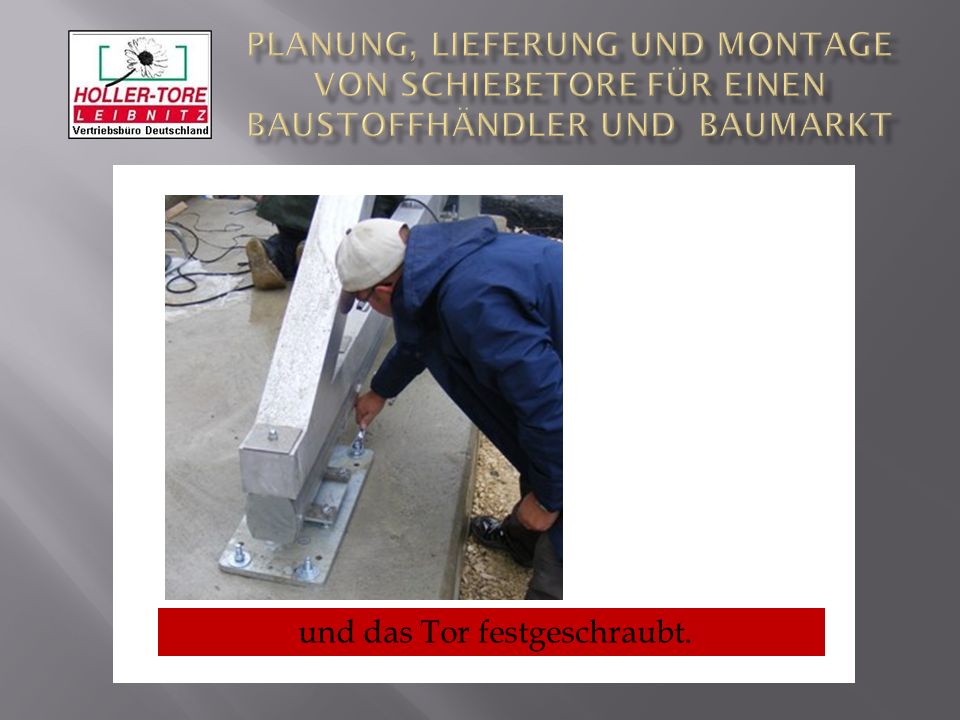

29 und das Tor festgeschraubt.
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 und das Tor festgeschraubt.

30 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

31 Nach Montage der Auflaufrolle…
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Nach Montage der Auflaufrolle…

32 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

33 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111 und des Einlaufpfosten

34 ..ist diese Toranlage bereits montiert !
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 ..ist diese Toranlage bereits montiert !

35 Auch die anderen Tore sind schnell montiert.
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 Auch die anderen Tore sind schnell montiert.

36 hier Tor 1 in Öffnungsrichtung fallend…
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 hier Tor 1 in Öffnungsrichtung fallend…

37 …und hier Tor 2 in Öffnungsrichtung steigend
Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt 111 …und hier Tor 2 in Öffnungsrichtung steigend

38 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

39 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

40 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt
111

41 Planung, Lieferung und Montage von SchiebeTore für einen Baustoffhändler und Baumarkt

42 Ihr Fachmann für Dreh- und Schiebetore

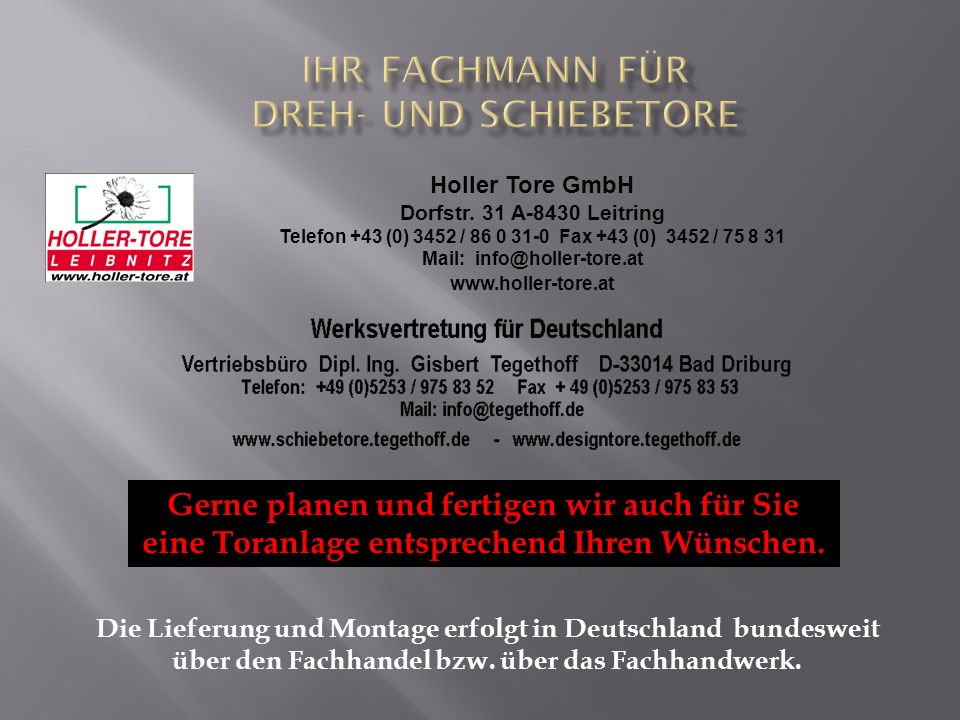

Holler Tore GmbH Dorfstr. 31 A-8430 Leitring Telefon +43 (0) 3452 / Fax +43 (0) / Mail: Gerne planen und fertigen wir auch für Sie eine Toranlage entsprechend Ihren Wünschen. Die Lieferung und Montage erfolgt in Deutschland bundesweit über den Fachhandel bzw. über das Fachhandwerk.

43 Ihr Fachmann für Dreh- und Schiebetore
für Industrie

44 Ihr Fachmann für Dreh- und Schiebetore
Toranlage Bauunternehmung Waltl Gewerbe

45 Ihr Fachmann für Dreh- und Schiebetore
Toranlage Nürburgring öffentlichen Bereich

46 Ihr Fachmann für Dreh- und Schiebetore

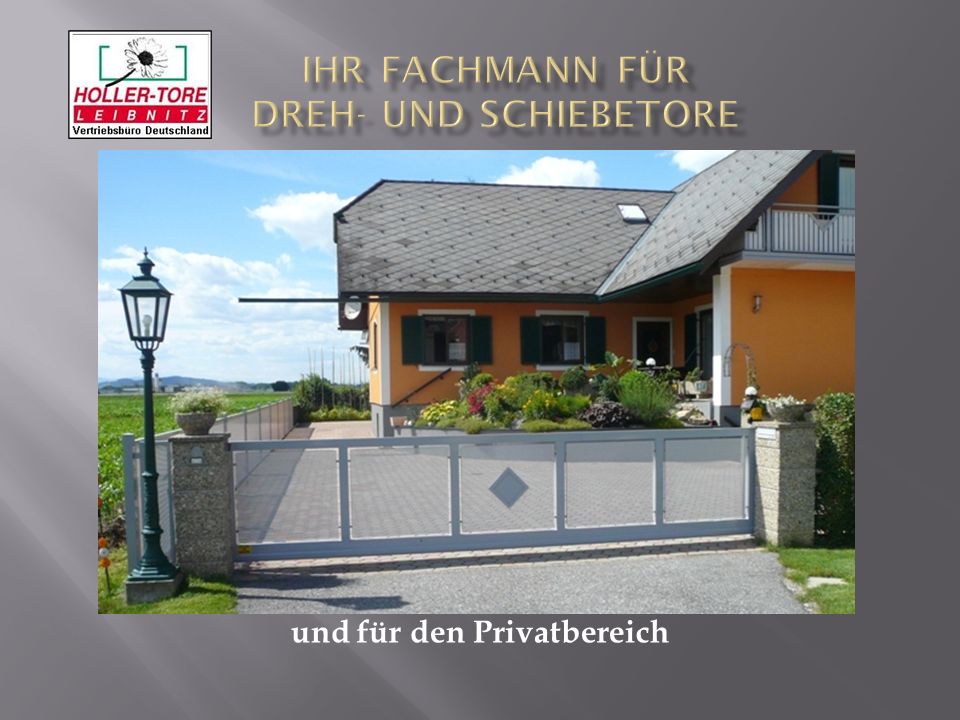

und für den Privatbereich
