1 LANsense

2 Vergangenheit und (noch) Gegenwart…
Mobilfunk Remote Access Geräte Kameras Storage Wireless Fax Telefone Switches Access Zugangs- kontrollen Terminals

3 …noch Gegenwart und schon Zukunft: die all inclusive IP-Welt

4 Netzkonvergenz – gut oder schlecht??
Grenzen zwischen Infrastruktur und IT-Systeme sind und werden Unschärfer als je zuvor Traditionelle “dumme” Geräte haben heute eine eingebaute “Intelligenz” und werden intelligenter und komplexer z.B. PoE-Panels, IP-Telefone Dies führt zu zusätzlichen Resourcenanforderungen an: Netzwerkzugängen Geräte Applikationen Operating Systeme

5 Geschäftsanforderungen
Einhaltung und Kontrolle einer stark wachsenden, komplexen Umgebung Erleichterung des Alltags durch die Entwicklung neuer Dienste Inventarmangement und Vollauslastung Geschäftsziele: Senkung der operativen Kosten durch Weiterentwicklung der Geschäftsprozesse

6 Prozesseinhaltung and Kontrolle
“Die Möglichkeit Veränderungen zu kontrollieren ist, ohne Zweifel, die Hauptzutat für Geschäftserfolg” British Computer Society Veränderungen zu steuern wird immer anspruchsvoller: Höhere Komplexität – verschiedenste Services … schwieriger zu verändern … steigende Kosten für Dokumentation … höhere Sensibilität für falsche Verbindungen

7 Regulation & Einhaltung
Die exakte Steuerung und Einhaltung der Geschäftsprozesse erfordert einen automatisierten Prozessablauf Sarbanes Oxley BASEL II ITIL Änderungen der Normen EN Part 1 Der Sarbanes Oxley Act (SOX) ist ein US-Gesetz zur Verbesserung der Unternehmensberichterstattung in Folge der Bilanzskandale von Unternehmen wie Enron oder Worldcom. Das seit 30. Juli 2002 gültige Gesetz hat nicht nur Auswirkungen auf Finanzdaten, sondern fordert auch Sicherheit im Bereich IT. (Eigenkapitalvorschriften (EU-Richtlinien 2006/48/EG und 2006/49/EG) , bindent für Finanzunternehmen ab Jan. 2007) Die IT Infrastructure Library (ITIL) ist eine Sammlung von Publikationen, die eine mögliche Umsetzung eines IT-Service-Managements beschreiben und inzwischen als der De-facto-Standard hierfür gilt. In der aktuellen Version 3 (ITIL V3) orientieren sich die Inhalte des Rahmenwerks am Lebenszyklus des Services: Strategie (Strategy), Entwurf (Design), Betriebsüberleitung (Transition), Betrieb (Operation) und Verbesserung (Continual Improvement). In dem Regel- und Definitionswerk werden die für den Betrieb einer IT-Infrastruktur notwendigen Prozesse, Aufbauorganisationen und Prozesse beschrieben.

8 Regulation & Einhaltung EN 50174-1 Dokumentation Anforderung
festinstallierte Kabel 2 to 50 51 to 500 501 to >10000 Verwaltung 1 2 3 4 Industrie Private Einzelhaushalte Multi-tenant residential Rechenzentren Level 3 benötigt eine elektronische Aufzeichnung fester und beweglicher Kabel Level 4 schreibt eine elektronische Auszeichnung fester Verkabelungen vor … und ein automatisiertes Kabelmanagement

9 Bedarf an neuen Services
Die Herausforderung ist die der “Abstimmungsverzögerungen” System-, Operations-, und Facilityteam involviert? … oft unkoordiniert … typische Zeit bis zum Neueinsatz oft bis 90 Tage LANsense kann diese Verzögerungen signifikant reduzieren durch Assistenz in der Planung und im Arbeitsablauf Automatische Bereitstellung zahlreicher Services

10 Asset Management* and Fehlauslastung
Welches Equipment habe ich? Wo ist es? Wird es effizient genutzt? Muss ich wirklich ein Update durchführen? -> Steigender Bedarf an exakter, automatisierter Aufzeichnung Selbst dokumentierend in Echtzeit! * Management des Inventars (Anlagevermögen)

11 LANsense Wie kann es helfen????

12 LANsense Nexans iIM Solution
LANsense bietet eine Darstellung physikalischer Netzwerke durch: Automatisches Erkennen, Lokalisierung und Benachrichtigung jedes Netzwerk “Events Arbeitet parallel zu existierenden Management Tools wie HP- Open View, Tivoli, Cisco Works usw. Bringt operative Effizienz in Layer I Netzwerke ist mit anderen physikalischen & inventarsbezogenen Managementsystemen interoperabel und bildet somit einen Intelligenten Event Manager

13 Was ist LANsense pysikalisch gesehen!
LANsense Panels oder Sensor strips Software Analyser I/O Cords LANsense patchcords

14 LANsense Software Screenshot
LANsense stellt CAD Grafiken von Geräten, Verbindungspunkten and Gebäuden zu Verfügung

15 LANsense Produkt Suites
Infrastruktur Management System zur Reduzierung von Betriebskosten durch die Weiterentwicklung von Geschäftsprozessen durch Automatisierung LANsense Enterprise Edition Migrationspfad für Unternehmen, die komplexe IT- Infrastrukturen betreiben und ein Infrastruktur- managmentsystem in vorhandene Managmentsysteme integrieren wollen oder müssen LANsense Data Centre Edition Zusätzliches Produkt, welches im Speziellen auf die Anforderungen zum Betrieb von Rechenzentren abgestimmt ist.

16 LANsense Enterprise & Data Centre Editions
LANsense topology LANsense Enterprise & Data Centre Editions 3rd Party Software HP Openview, Cisco etc Help Desk Asset Management Security EMAC LANsense Active Equipment End User Devices LANmark Passive Cabling

17 LANsense Produkt Suites
Infrastruktur Management System zur Reduzierung von Betriebskosten durch die Weiterentwicklung von Geschäftsprozessen durch Automatisierung LANsense Enterprise Edition Migrationspfad für Unternehmen, die komplexe IT- Infrastrukturen betreiben und ein Infrastruktur- managmentsystem in vorhandene Managmentsysteme integrieren wollen oder müssen LANsense Data Centre Edition Zusätzliches Produkt, welches im Speziellen auf die Anforderungen zum Betrieb von Rechenzentren abgestimmt ist.

18 LANsense ist im Original ein Alarm basiertes System
Data Centre Monitoring … Entwicklung einer integrierten proaktiven Lösung LANsense ist im Original ein Alarm basiertes System Ein “Disconnect” ist aufgetreten und wird vom System gemeldet Entwicklung von “Integration Tools” für Data Centers “Die Temperatur im Rack xy ist 22 Grad” Hin zum integrierten Proaktiven System Ein Energie bezogenes Event trat am 21. September auf: Drei Racks waren betroffen, die Temperatur stieg um 3 Grad über 7 Stunden, keine anderen Systeme waren betroffen.

19 Data Centre Monitoring
Bedarf der Abteilung IT Device basierte Informationen – Alarme (z.B. Disconnect) und Reports (z.B. Switchport Auslastung) Bedarf der Abteilung Operation Umgebungsinformationen wie momentane Leistung, Temperatur, Luftfeutigkeit… lokale Informationen mit der Möglichkeit proactive Alarme und Reports zu generieren. Bedarf der Abteilung Facility Aktueller Status und anstehende Aktionen, Überblick über das Ganze Datacenter, in Echtzeit

20 Data Centre Monitoring
Bedarf der Abteilung IT Device basierte Informationen – Alarme (z.B. Disconnect) und Reports (z.B. Switchport Auslastung) Bedarf der Abteilung Operation Umgebungsinformationen wie momentane Leistung, Temperatur, Luftfeuchtigkeit… lokale Informationen mit der Möglichkeit proaktive Alarme und Reports zu generieren. Bedarf der Abteilung Facility Aktueller Status und anstehende Aktionen, Überblick über das Ganze Datacenter, in Echtzeit

21 Device Level Information

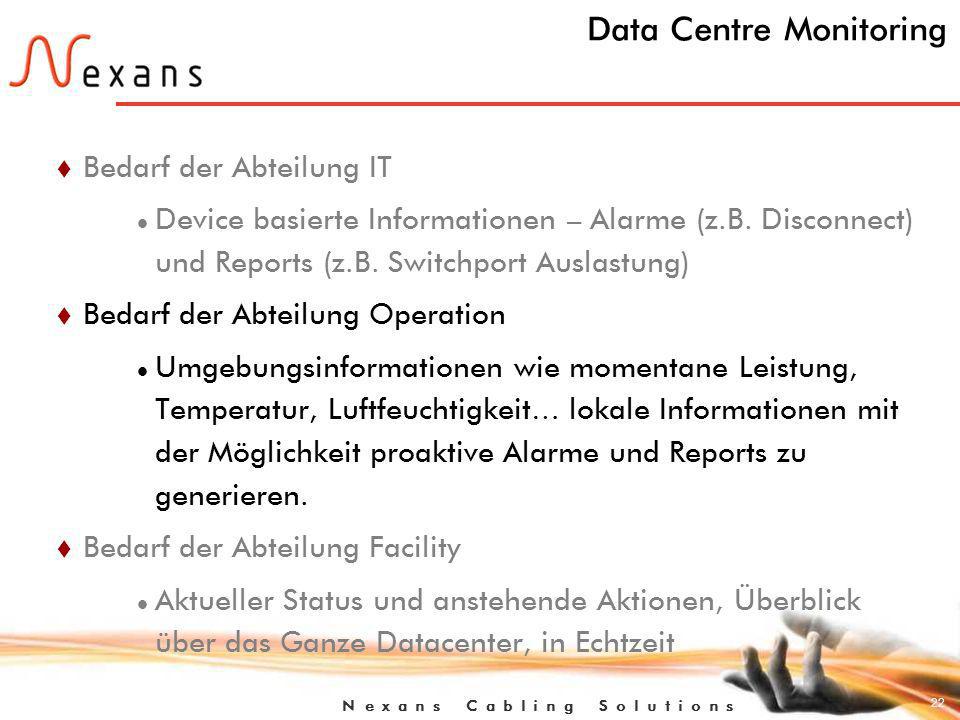

22 Data Centre Monitoring
Bedarf der Abteilung IT Device basierte Informationen – Alarme (z.B. Disconnect) und Reports (z.B. Switchport Auslastung) Bedarf der Abteilung Operation Umgebungsinformationen wie momentane Leistung, Temperatur, Luftfeuchtigkeit… lokale Informationen mit der Möglichkeit proaktive Alarme und Reports zu generieren. Bedarf der Abteilung Facility Aktueller Status und anstehende Aktionen, Überblick über das Ganze Datacenter, in Echtzeit

23 Environmental Information

24 Data Centre Monitoring
Bedarf der Abteilung IT Device basierte Informationen – Alarme (z.B. Disconnect) und Reports (z.B. Switchport Auslastung) Bedarf der Abteilung Operation Umgebungsinformationen wie momentane Leistung, Temperatur, Luftfeuchtigkeit… lokale Informationen mit der Möglichkeit proaktive Alarme und Reports zu generieren. Bedarf der Abteilung Facility Aktueller Status und anstehende Aktionen, Überblick über das Ganze Datacenter, in Echtzeit

25 Integrierte Information über das Data Center

26 LANsense als Change Management Datenbank
IIM Plattform Planung Change Control Monitor & Alarm Records & Audit

27 LANsense Beziehung zu EMAC* *Environmental Monitoring and Access Control
LANsense Platform Monitor & Alert Physical Layer Network Layer Power Temp & Luftfeucht.

28 Monitor and Alert LANsense ist spezialisiert auf das Darstellen, Dokumentieren und Benachrichtigen von Physical Layer – Verbindungen und Verbindungsabbrüche Network Layer – Geräte Status, neues Gerät, verlorenes Gerät EMAC (Darstellung des momentanen Energiestatus)

29 Was ist EMAC? EMAC (Environmental Monitoring and Access Control) ist eine Ansammlung von Instrumenten für die: Aufzeichnung und Kontrolle der Leistungsdaten in Server- und Switchracks Darstellung der Temperatur und Luftfeuchtigkeit innerhalb von Server- und Switchracks Überwachung von offenen und geschlossenen Racktüren Überwachung des Zugangs zu den Racks Aufzeichnung von Türöffnungen und -schliessungen

30 Temp Luftfeuch. Leistung Tür TCP/IP LANsense EMAC Rack Manager

31 Warum werden EMAC-Systeme in Data Centern betrieben?
Der Energieverbrauch steigt stetig Energie Monitoring ist grundlegend nötig für: Die Zusammenstellung von Daten über Verbräuche je Kunde oder Kostenstelle Stellt Informationen für “green IT” Initiativen zur Verfügung Kontrolle der Energie ist substanziell wichtig für: Sicherheit-> Keine Energie -> kein unautorisierte Verbindung Remote Management – Reboot eines Gerätes Zeitlich begrenzte Energiezufuhr (z.B. für IP-Telefone)

32 EMAC Lösung EMAC hardware Rack manager Accessories

33 EMAC Power Management

34 Warum werden EMAC Lösungen in Datacentern eingesetzt
Warum werden EMAC Lösungen in Datacentern eingesetzt? Temperatur und Luftfeuchte Temperatur : TIA 942 Limit von 20°C-23°C ist schwierig einzuhalten Steigert die Serverleistung durch mehr Rechenleistung Begünstigt Server virtualisation Positivere Energiebilanz Luftfeuchtigkeit : Zu hoch  Kurzschlüsse, Korrosion Zu gering  Gefahr von elektrostatischen Entladungen TIA 942 Limit 45-55% ASHREA* Empfehlung 40-55% *American Society of Heating, Refrigeration and Air Conditioning Engineers

35 Wie arbeitet das System
Wie arbeitet das System? Temperatur, Luftfeuchtigkeit und Racktür Access Temperatur-/Luftfeuchtigkeitssensoren oben, mittig und unten im Rack Türsensoren zur Überwachung offener und geschlossener Türen Tür Tastaturen mit benutzerspezifischen Codes steigern die Sicherheit Erfassungen der Sensoren werden zum Monitoringsystem gesendet und mit den Benutzerdaten zusammen aufgezeichnet Alarme können generiert werden, falls die eingestellten Schwellenwerte überschritten werden oder eine Zugriffsverletzung aufgetreten ist

36 EMAC Solutions EMAC hardware Rack Manager Accessories

37 EMAC Temperatur und Luftfeuchte

38 Warum wird EMAC in Datacentern betrieben? Access Control
Kontrolle des Personen Zugangs zu Servern und Netzwerkkomponenten Schützt vor der Installation schädlicher Sotfware protects against malicious attack Firmenrichtlinien können durchgesetzt werden Wer (Personen oder Gruppen) Wo Wann Verschiedene Zugangsrechte Zutrittsrecht in den Rechnerraum Zutrittsrecht zu den Serverracks

39 EMAC Solutions LANsense EMAC Hardware Rack Manager Zubehör

40 Software Entwicklung EMAC

41 Trendcharts

42 Proactive Alarme

43 LANsense Bewiesene Erfolge
Angewendet & getestet – über 1 Mio. installierte Ports weltweit. Von unseren Kunden „nachweisbar“ berichtete Erfolge: 400% Steigerung bei gemanagten Netzwerkumbauten mit 75% Reduzierung der Mannstunden. 10%+ Steigerung der Inventar und Portauslastung Signifikante Steigerungen der SLA Performance, z.B. Reduzierung der Wiederherstellungszeit um mehr als ein Stunde. Identifikation von 300 der IT-Abteilung unbekannter IP-Geräte Bereitstellung der Daten für eine 100% exakte Rekord Datenbank Gesteigerte Sicherheit – Aufspüren und Abschaltung von unbekannten IP- Geräten Integration und Steuerung von IP-Geräten für “Smart Buildings” und effiziente Steuerung von Rechenzentren.

44 Geschäftsziele erreichen! Wo muss ich investieren?
30% 70% Inventar & Innovation Betriebskosten “keeping the lights on” Source: Gartner - IT Infrastructure, And The Shift To “Real-Time” Source: : IDC Virtualization 2.0 The next phase in customer adoption. Courtesy of IBM Typically 6 months to 2 years Betriebskosten steigen stark an …. …LANsense ROI Zeit sinkt progressiv

45 Zusammenfassung Netzwerke werden ständig komplexer
Steigender Management- und Kontrollbedarf Durch steigende Komplexität schwerer zu steuern Steigerung der Wartungs-, und Betriebskosten LANsense Hilft Veränderungen zu managen Vereinfacht die Entwicklung neuer Services Vereinfacht das Asset Management und die Equipment Vollauslastung Einschleifung anderer Systeme wie EMAC ist möglich Unterstützt die Veringerung der Betriebskosten

46 LANsense ... effektiv Infrastrukturen managen Nexans Cabling Solutions
Martin Rottmann Dipl.-Wirt.Ing Tel.:   Fax:   Mobil:
