Software für die Konfiguration und die Bescheinigung für TTA, DBU, DBU Panels in Übereinstimmung mit dem EN60439-Standard.

Präsentation zum Thema: "Software für die Konfiguration und die Bescheinigung für TTA, DBU, DBU Panels in Übereinstimmung mit dem EN60439-Standard."—  Präsentation transkript:

1 Software für die Konfiguration und die Bescheinigung für TTA, DBU, DBU Panels in Übereinstimmung mit dem EN60439-Standard

2 Was ist GWAESSE? Es ist eine einfache Anwendungssoftware für die Konfiguration von Energie -/ Versorgungsterminals und Verteilungen

3 Was kann GWAESSE? GWAESSE ermöglicht es, auf eine einfache Weise, Energieverteiler (68Q-MC, 68Q-DIN, 68Q-BOX, 46QP, COMBIBLOC, 40CDK) oder Verteiler auszuwählen, zu bestücken und die entsprechenden Unterlagen bis zum el. Schaltplan, der Maßzeichnungen und der Stückliste auszudrucken

4 Was bietet GWAESSE? Nach Auswahl des Gehäuses nach einfachen und simplen Kriterien durch drücken von Schaltflächen (Ikons), wählt GWAESSE automatisch die entsprechenden Möglichkeiten aus - EC Konformitätserklärung - Gewiss Lieferanten- / Herstellerbescheinigung (Ursprungszeugnis) - Individuelle Testlisten - Liste mit allen technischen Daten - Stückliste - Elektischer Schaltplan - Ansichtszeichnung mit Position der Komponenten Weiterhin ermöglicht GWAESSE die Konfiguration, und die Stückliste zu bearbeiten, sowie eine Ansichtszeichnung des Gehäuses und der Frontplatten zu drucken

5 Hauptmerkmale - Das Programm ist auf CD verfügbar oder von der GEWISS – Webseite herunterzuladen. ( - Einfach zu installieren und zu nutzen - Updates sind über die GW-Seite möglich - Das Programm ist mehrsprachig (Deutsch, Italian, English, Spanish, French)

6 EINGABE Beim ersten Start des Programms können die Benutzerdaten eingegeben werden

7 Einfache Steuerung durch drücken der Schaltflächen
Dupplizieren eine vorhandenen Akte Löschen des Dokuments Druck Datensicherung Laden eines bestehenden Projektes Neues Dokument

8 STEUERUNG Durch drücken der Schaltfläche “Öffnen” wird ein existierender Vorgang geöffnet… Durch drücken der Schaltfläche “neu” wird ein neuer Vorgang gestartet… >>>

9 STEUERUNG Die Nutzer- und Projektdaten eines bestimmten Projektes werden in die vom Programm verarbeitete Dokumentation automatisch eingepflegt Wenn die Daten eingelesen wurde, kann mit der Kalkulation fortgefahren werden…

10 AUSWAHL Die Komponenten können einfach durch anklicken der bevorzugten Kriterien ausgewählt werden...

11 AUSWAHL Die Auswahlkriterien bestehen aus 3 Gruppen: Grundgehäuse
IP Schutzklasse Steckdosentypen

12 AUSWAHL Um die Auswahl zu ändern, muß nur eine andere Schaltfläche angeklickt werden

13 AUSWAHL Wenn der Mauszeiger auf der Schaltfläche steht, erscheint im Textfeld die Beschreibung

14 AUSWAHL Am Schluß werden alle ausgewählten Komponenten gezeigt
>>>

15 AUSWAHL DES ANSCHLUßPLANES
Mit den gewählten Komponenten werden alle möglichen Verdrahtungsvarianten gezeigt

16 AUSWAHL Wenn kein kompletter Schaltplan vorhanden ist, wählt das Programm einen ähnlichen aus… >>>

17 AUSWAHL DES ANSCHLUßPLANES
Fahren Sie fort mit der Auswahl durch anklicken der Komponenten

18 AUSWAHL DES ANSCHLUßPLANES
Passend zu dem gewählten Schaltplan wird angezeigt: - Wahl des FI – Schalters - Wahl der LS – Schalters - Daten der Schutzklasse

19 AUSWAHL DES ANSCHLUßPLANES
Die Auswahl muß noch bestätigt werden… >>> Kurzbeschreibung der Komponenten

20 ZUSAMMENSTELLUNG DES VERTEILERS
Alle Komponenten werden aufgelistet

21 ZUSAMMENSTELLUNG DES VERTEILERS
Die Bestandteile sind in verschiedenen Gruppen zusammangefasst: - Steckdosen elektrische Schaltung - notwendige Elemente für die Komplettierung - verschiedenes Zubehör, elektrisch, Wasseranschluß, Tel. (Not- Sicherheitsbeleuchtung, ecc…)

22 ZUSAMMENSTELLUNG DES VERTEILERS
Jedes Mal, wenn eine Komponente aus der Liste gewählt wird, erscheint das Bild dazu im Feld darunter. Zum Beispiel für eine Steckdose (2P+E 16A 230V) werden alle möglichen Typen vorgeschlagen, und im Bild angezeigt. IP44, IP55, mit und ohne Schalter ecc.

23 ZUSAMMENSTELLUNG DES VERTEILERS
Für die Schutzeinrichtungen können verschiedene Filter gewählt werden

24 ZUSAMMENSTELLUNG DES VERTEILERS
Durch anklicken mit dem Mauszeiger und an die möglichen Stellen (gelbe Rahmen) im Verteilerschrank rücken, werden die Komponenten positioniert… >>>

25 ZUSAMMENSTELLUNG DES VERTEILERS
Nach einfügen der Schaltfläche im rechten Bild wird der Rahmen rot

26 ZUSAMMENSTELLUNG DES VERTEILERS
Nach Fertigstellen der Auswahl muß diese bestätigt werden

27 ZUSAMMENSTELLUNG DES VERTEILERS
Bevor Sie mit der Eingabe weitermachen, kontrollieren Sie ,dass alle Elemente eingefügt wurden

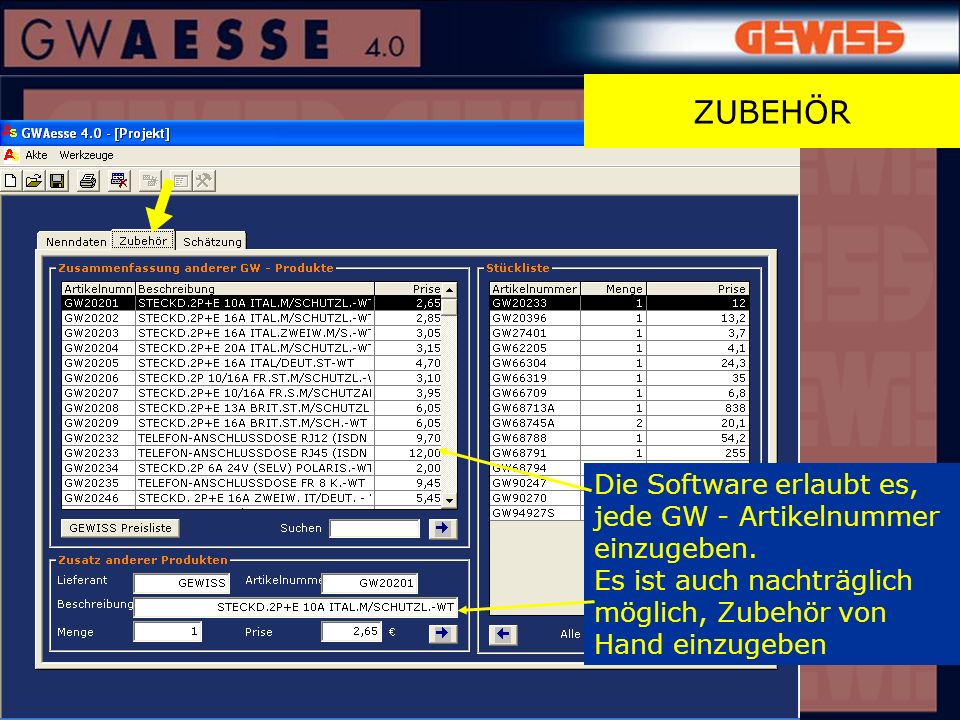

28 ZUBEHÖR Die Software erlaubt es, jede GW - Artikelnummer einzugeben.
Es ist auch nachträglich möglich, Zubehör von Hand einzugeben

29 BERECHNUNG Es ist möglich, den Komplettpreis durch Änderung der Anzahl, des Rabattes oder des Arbeitsaufwands zu ändern

30 DRUCK Zum Schluß können folgende Dokumentationen ausgedruckt werden:
- Gehäusezeichnung - Konformitätserklärung - individuelle Testdaten - Stückliste - El. Schaltplan - Bedienungsanleitung - Angebot

31 DRUCK Zum Schluß wird automatisch eine eigene Datei erzeugt, die alle ausgewählten Dateien enthält

32 KONFORMITÄTSERKLÄRUNG
Diese bestätigt, daß alle ausgewählten Komponenten den derzeit gültigen Normen entsprechen

33 LISTE DER INDIVIDUELLEN PRÜFUNGEN
Diese, einfach auszuführenden speziellen Prüfungen, müssen für jeden Verteiler durchgeführt werden

34 TECHNISCHE DATEN Diese Liste führt alle technischen Daten des Verteiler auf

35 STÜCKLISTE Darin werden alle verwendeten Komponenten aufgelistet

36 STROMLAUFPLAN

37 STROMLAUFPLAN

38 ANSICHTSZEICHNUNG

39 ENTWURFS-ANGEBOT

40 TYPENSCHILD Das Typenschild ist auf selbstklebende Folie gedruckt. Die Größe richtet sich nach dem zur Verfügung stehenden Platz

41 MONTAGEANLEITUNG Diese Anleitungen sind speziell für die ausgewählten Kompnenten erstellt

42 DRUCKFORMAT Diese Dokumentation kann in verschiedenen Formaten ausgedruckt werden
