1 AGU – Migration SIMATIC WinCC COROS LSB

2 AGU – Migration Grundgedanken
Ablösung von Altanlagen ohne die Systemfrage zu stellen Ablösung ohne erneute Inbetriebnahme (Abhängig vom Aufbau möglich)

3 Coros LSB : wesentliche Editoren
.UEB .BLD .GBO .PBO .PTA .TAS .BAU .ZUS .SBB .OSV .S5L .MLD .MAR .MLD .MWA .MWG .MFO .XAR .HGB Graphik GRAF Daten DAT Variablen Meldung Dienste OSO KOMED MELD Complete project

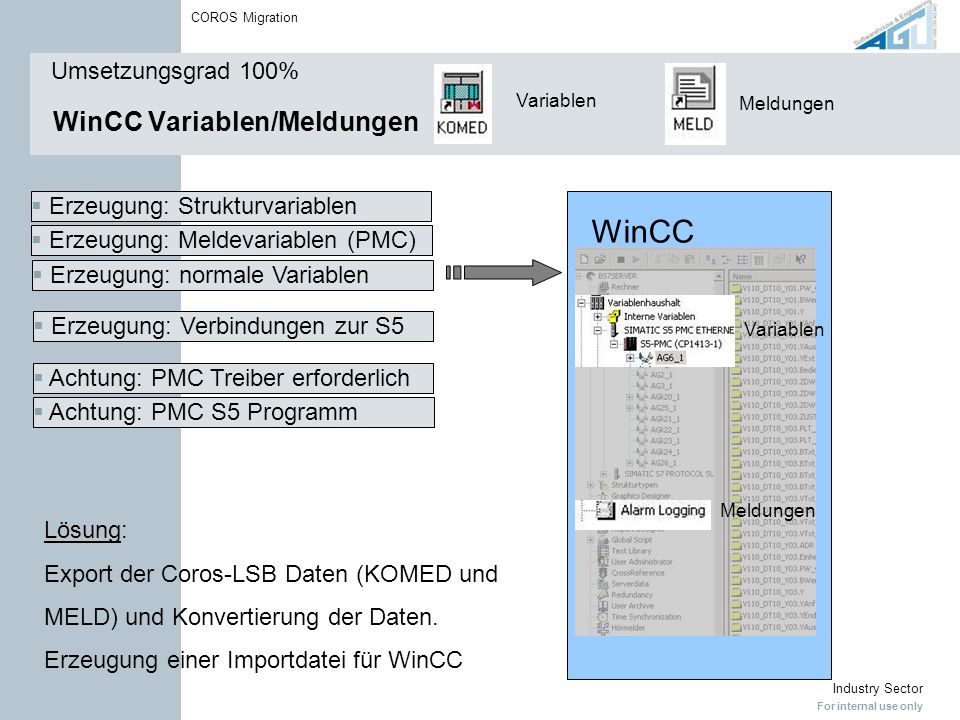

4 WinCC Variablen/Meldungen
Umsetzungsgrad 100% Variablen Meldungen Erzeugung: Strukturvariablen WinCC Erzeugung: Meldevariablen (PMC) Erzeugung: normale Variablen Variablen Erzeugung: Verbindungen zur S5 Achtung: PMC Treiber erforderlich Achtung: PMC S5 Programm Meldungen Lösung: Export der Coros-LSB Daten (KOMED und MELD) und Konvertierung der Daten. Erzeugung einer Importdatei für WinCC

5 WinCC WinCC Graphik Umsetzungsgrad 60% Anlagenbilder [BLD]
Task 1 WinCC Bedienboxen [GBO] PDL Bilder baisieren auf WMF, PRN Standardbildbausteine [SBB] (NEW) Zustandsanzeigen [ZUS] (NEW) LSB Scripte [AI-Kommandos,…] 5% Task 2 Lösung: Export WMF/PRN Daten (BLD/GBO) von LSB Erzeugung der Standardbildbausteine Erzeugung der Zustandsanzeigen (Objekte) Erzeugung der Standardbildes der Objekte Migration der Bilder mit dem AGU Migration Tool SBB-Objekte Sripte Zustandsanzeige

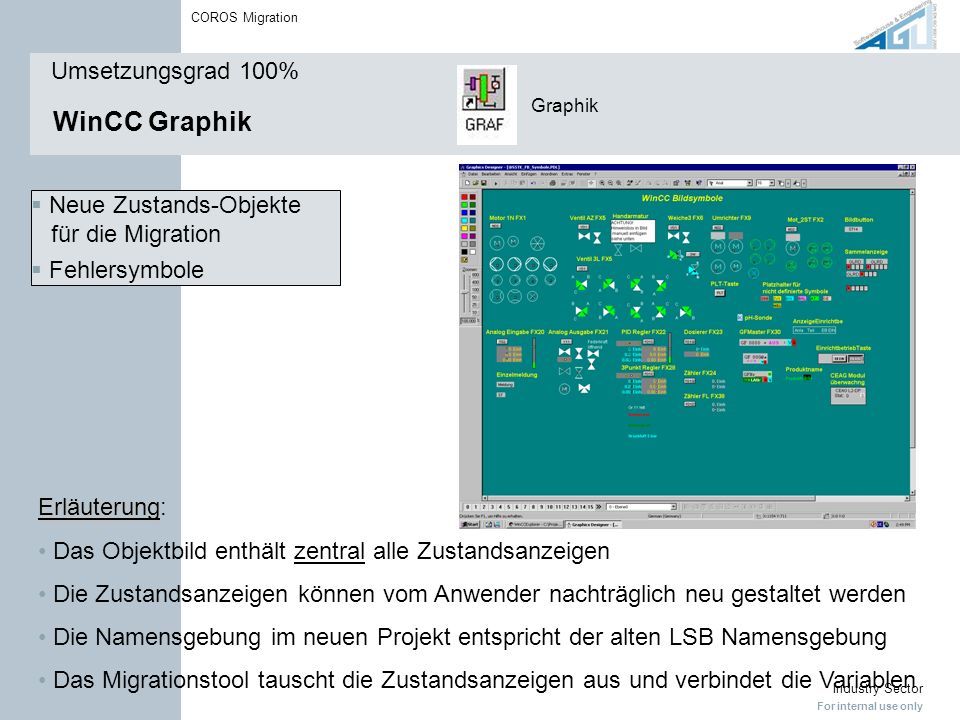

6 WinCC Graphik Umsetzungsgrad 100%
Neue Zustands-Objekte für die Migration Fehlersymbole Erläuterung: Das Objektbild enthält zentral alle Zustandsanzeigen Die Zustandsanzeigen können vom Anwender nachträglich neu gestaltet werden Die Namensgebung im neuen Projekt entspricht der alten LSB Namensgebung Das Migrationstool tauscht die Zustandsanzeigen aus und verbindet die Variablen

7 WinCC Daten Handeingriffe Indexarchive (Userarchive) Kurvenanzeigen
Lösung: Die Indexarchive müssen neu angelegt werden Achtung: Das S5-Programm muss geändert werden Die Kurvenarchive und Kurvenanzeigen müssen neu angelegt werden (geringer Zeitaufwand)

8 WinCC Projekt Handeingriffe Projektaufbau (OSV and OSO) Aufgabe:
Dienste OSO Projektaufbau (OSV and OSO) Aufgabe: In Coros LSB waren alle Dateien des Projektes in der OSV Datei zusammengefasst. Um die Leistungsfähigkeit von WinCC komplett nutzen zu können, ist es erforderlich, dass WinCC Projekt neu aufzubauen (Picture Tree Manager, OS-Editor, Rechner). Dabei können die Systemfunktionen wie Basic Process Control (BPC) genutzt werden.

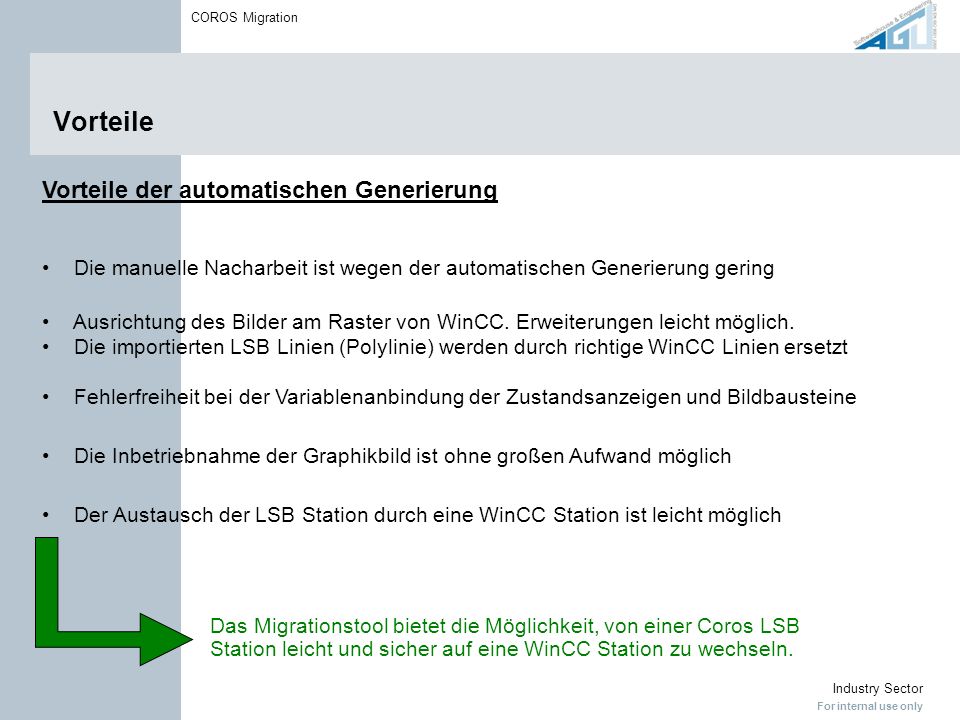

9 Vorteile Vorteile der automatischen Generierung
Die manuelle Nacharbeit ist wegen der automatischen Generierung gering Ausrichtung des Bilder am Raster von WinCC. Erweiterungen leicht möglich. Die importierten LSB Linien (Polylinie) werden durch richtige WinCC Linien ersetzt Fehlerfreiheit bei der Variablenanbindung der Zustandsanzeigen und Bildbausteine Die Inbetriebnahme der Graphikbild ist ohne großen Aufwand möglich Der Austausch der LSB Station durch eine WinCC Station ist leicht möglich Das Migrationstool bietet die Möglichkeit, von einer Coros LSB Station leicht und sicher auf eine WinCC Station zu wechseln.

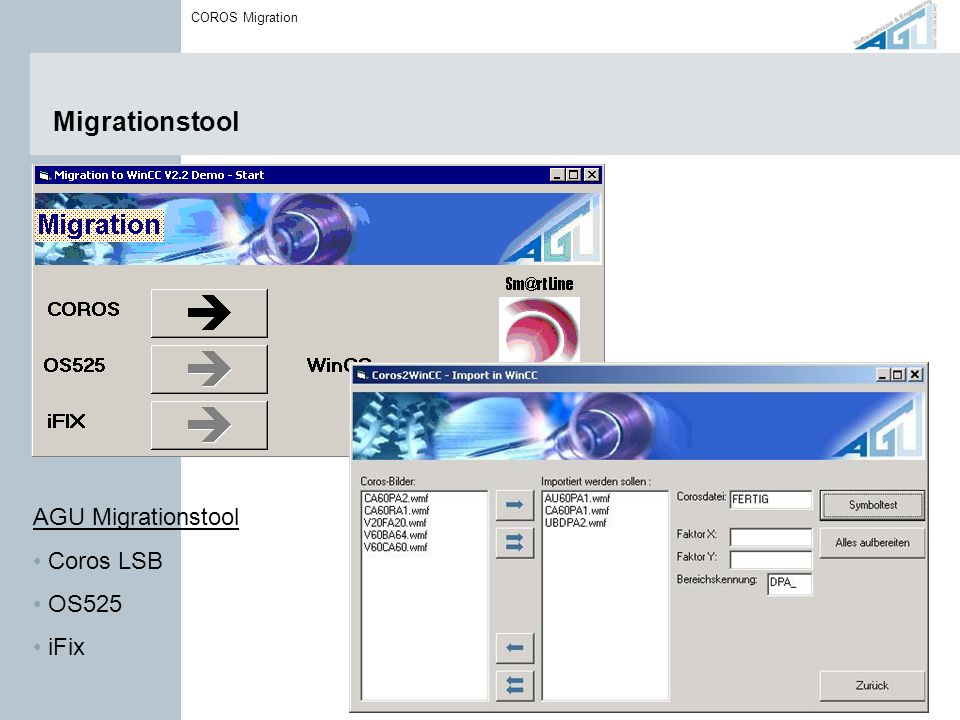

10 Migrationstool AGU Migrationstool Coros LSB OS525 iFix

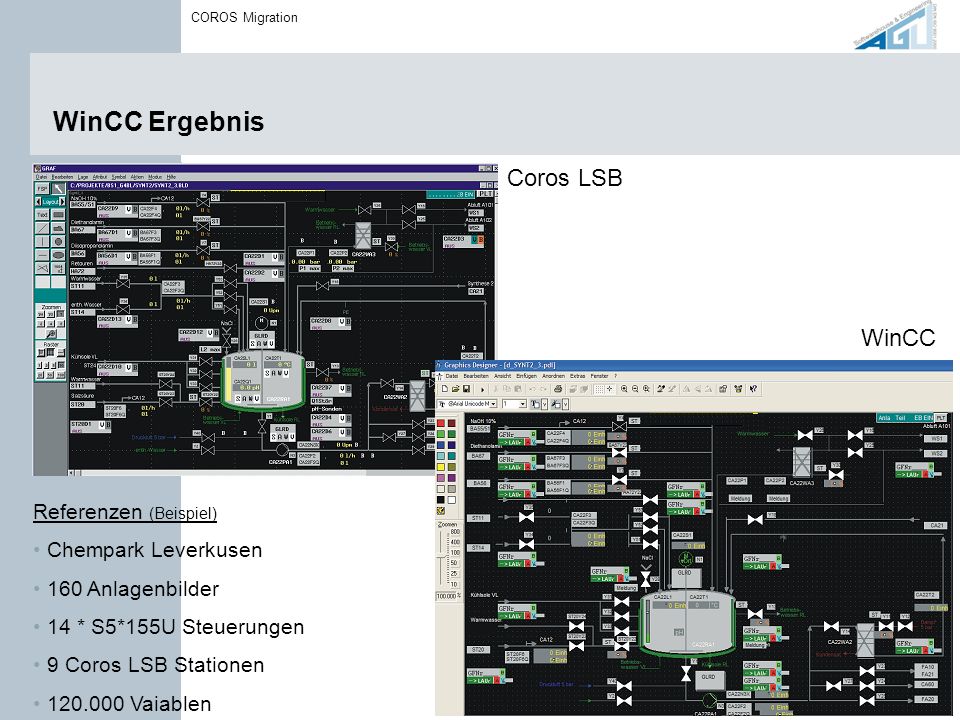

11 WinCC Ergebnis Coros LSB WinCC Referenzen (Beispiel)
Chempark Leverkusen 160 Anlagenbilder 14 * S5*155U Steuerungen 9 Coros LSB Stationen Vaiablen
