1 fli4l – the on(e)-disk-router Holm Sieber

2 9. August 2001, Seite 2 von 18Holm Sieber : fli4l the on(e)-disk-router Historie -Ich ziehe um und bekomme ISDN. -Gesucht: einfacher Internetzugang für meine Freundin und mich. -1. Versuch: S.u.S.E. 7.2 Standardinstallation auf einem eigenen Rechner. -Circa 150 MB später geht es nicht richtig. -In der ct wird fli4l vorgestellt!

3 9. August 2001, Seite 3 von 18Holm Sieber : fli4l the on(e)-disk-router Forderungen -ISDN-Router, der einfach nur geht, -Steuerung von Windows aus, -Unterstützung mehrerer Provider, -möglichst DHCP-Server, -möglichst Proxy-Server. Und keine aufwändige Installation!

4 9. August 2001, Seite 4 von 18Holm Sieber : fli4l the on(e)-disk-router Lösung http://www.fli4l.de/ fli4l ist ein Linux-basierender ISDN-, DSL- und Ethernet- Router, der lediglich 1 Diskette zum Arbeiten benötigt. Ein 486er mit 16MB RAM ist dafür vollkommen ausreichend. Die notwendige Bootdiskette kann unter Unix, Linux oder Windows erstellt werden. Dabei sind keine Linux-Kenntnisse erforderlich, aber evtl. nützlich. Grundkenntnisse von Netzwerken, TCP/IP, DNS und Routing sollten jedoch vorhanden sein. Für eigene Erweiterungen/Entwicklungen, welche über die Standardkonfiguration hinausgehen, sind ein lauffähiges Linux-System und Unix/Linux-Kenntnisse notwendig.

5 9. August 2001, Seite 5 von 18Holm Sieber : fli4l the on(e)-disk-router Hardwarevoraussetzungen -ISDN: 386er CPU ab 25 MHz, -DSL: 486er CPU ab DX2/66, -12 MB Speicher, besser 16 MB, -Ethernet-Netzwerkkarte (Unterstützung von 40 verschiedenen Typen-Familien), -ISDN: HiSax unterstützte ISDN-Karte (Typ 1-37) oder AVM-B1 ISA/PCI, -ein Diskettenlaufwerk, -eine Diskette.

6 9. August 2001, Seite 6 von 18Holm Sieber : fli4l the on(e)-disk-router Features (1) -Erstellen der Boot-Diskette unter Unix, Linux und Windows, -Unterstützung von IP-Masquerading und Port-Forwarding, -Least-Cost-Routing: automatische Auswahl des Providers, je nach Uhrzeit, -Anzeige/Berechnung/Protokollierung von Verbindungszeiten und –kosten, -Windows/Unix/Linux-Client imonc mit Schnittstelle zu imond und telmond, -Upload von neuen Konfigurationsdateien über Windows-Client imonc.

7 9. August 2001, Seite 7 von 18Holm Sieber : fli4l the on(e)-disk-router Features (2) -Bootdiskette mit vfat-Dateisystem zum dauerhaften Speichern von Dateien, -Unterstützung von 1680KB-Disketten, -Unterstützung von Flash-Cards, -Firewall: Logging bei Zugriff von außen auf gesperrte Ports, -Betrieb/Routing von ISDN- und DSL- Circuits parallel möglich, -Ansteuerung von LCD-Displays.

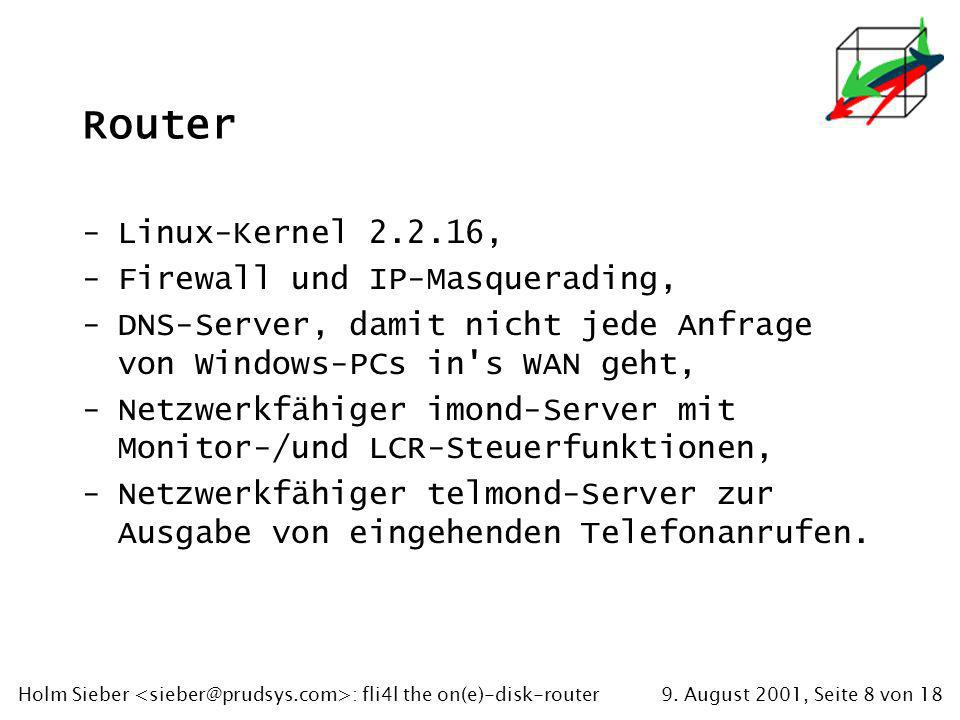

8 9. August 2001, Seite 8 von 18Holm Sieber : fli4l the on(e)-disk-router Router -Linux-Kernel 2.2.16, -Firewall und IP-Masquerading, -DNS-Server, damit nicht jede Anfrage von Windows-PCs in's WAN geht, -Netzwerkfähiger imond-Server mit Monitor-/und LCR-Steuerfunktionen, -Netzwerkfähiger telmond-Server zur Ausgabe von eingehenden Telefonanrufen.

9 9. August 2001, Seite 9 von 18Holm Sieber : fli4l the on(e)-disk-router ISDN-Support -aktuelle HiSaX-Treiber: Unterstützung von 37 ISDN-Kartentypen, -mehrere ISDN-Verbindungsmöglichkeiten: in/out/callback, raw-ip/ppp, -Kanalbündelung: automatische Bandbreitenanpassung oder manuelle Zuschaltung des 2. Kanals über Windows- /Unix-Client, -optionales IPX-Routing, -Fritz-Card 2.0 noch nicht unterstützt!

10 9. August 2001, Seite 10 von 18Holm Sieber : fli4l the on(e)-disk-router Ethernet- und DSL-Support -Ethernet-Support: –aktuelle Netzwerkkartentreiber: Unterstützung von über 40 Kartenfamilien, -DSL-Support: –Roaring Penguin PPPoE-Treiber, mit Dial-on-Demand (abschaltbar), –PPTP für DSL-Anbindungen in Österreich (EXPRIMENTAL).

11 9. August 2001, Seite 11 von 18Holm Sieber : fli4l the on(e)-disk-router Optionale Pakete (Auswahl) -DNS-Server, -DHCP-Server, -Online-/Offline-Anzeige über LED, -serielle Console als Option, -IPSEC-Module ipsec und pptp, -Druckerserver (Samba) über SMB- und lpr/lpd-Protokoll, -Zugriff auf Time-Server zur Synchronisierung der Uhrzeit im Netz, -Ausführen von Kommandos/Prozeduren bei Telefonanruf (z.B. Internet-Einwahl).

12 9. August 2001, Seite 12 von 18Holm Sieber : fli4l the on(e)-disk-router Konfiguration #------------------------------------------------------------------------------ # General settings: #------------------------------------------------------------------------------ HOSTNAME='momo' # name of fli4l router PASSWORD='XXXXXXXX' # password for telnetd, ftpd, sshd, and samba MOUNT_BOOT='rw' # mount boot device (floppy): ro, rw, no RAMSIZE='4096' # size of ramdisk for unzipped opt.tgz MOUNT_OPT='ro' # mount opt device: ro, rw PART_OPT='ram2' # location of opt-files? ram2 or disk-partition UPDATE_MODE='full' # add, cfg, full, none, see documentation #------------------------------------------------------------------------------ # Ethernet card drivers: # uncomment your ethernet card #------------------------------------------------------------------------------ ETH_DRV_N='1' # number of ethernet drivers to load, usually 1 #ETH_DRV_1='3c505' # 3COM Etherlink Plus (3c505) ETH_DRV_1='8390 ne2k-pci' # NE2000 PCI clone (Realtek 8019/8029) #------------------------------------------------------------------------------ # Ether networks used with IP protocol: #------------------------------------------------------------------------------ IP_ETH_N='1' # number of ip ethernet networks, usually 1 IP_ETH_1_NAME='' # optional: other device name than ethX IP_ETH_1_IPADDR='192.168.42.1' # IP address of your n'th ethernet card IP_ETH_1_NETWORK='192.168.42.0' # network of your LAN IP_ETH_1_NETMASK='255.255.255.0' # netmask of your LAN #------------------------------------------------------------------------------ # Additional routes, optional #------------------------------------------------------------------------------ IP_DEFAULT_GATEWAY='' # normally not used, read documentation! IP_ROUTE_N='0' # number of additional routes IP_ROUTE_1='192.168.7.0 255.255.255.0 192.168.6.99' # network netmask gateway

13 9. August 2001, Seite 13 von 18Holm Sieber : fli4l the on(e)-disk-router Least-Cost-Routing -beliebig viele Provider, -stundengenaue Steuerung.

14 9. August 2001, Seite 14 von 18Holm Sieber : fli4l the on(e)-disk-router Windows-Client imonc -Anzeige des aktuellen Verbindungsstatus, -Client zur Steuerung aller Funktionen des Servers: –Online/Offline-Schalten, –Auswahl des Providers, –Upload einer neuen Konfiguration, –...

15 9. August 2001, Seite 15 von 18Holm Sieber : fli4l the on(e)-disk-router Screenshot imonc

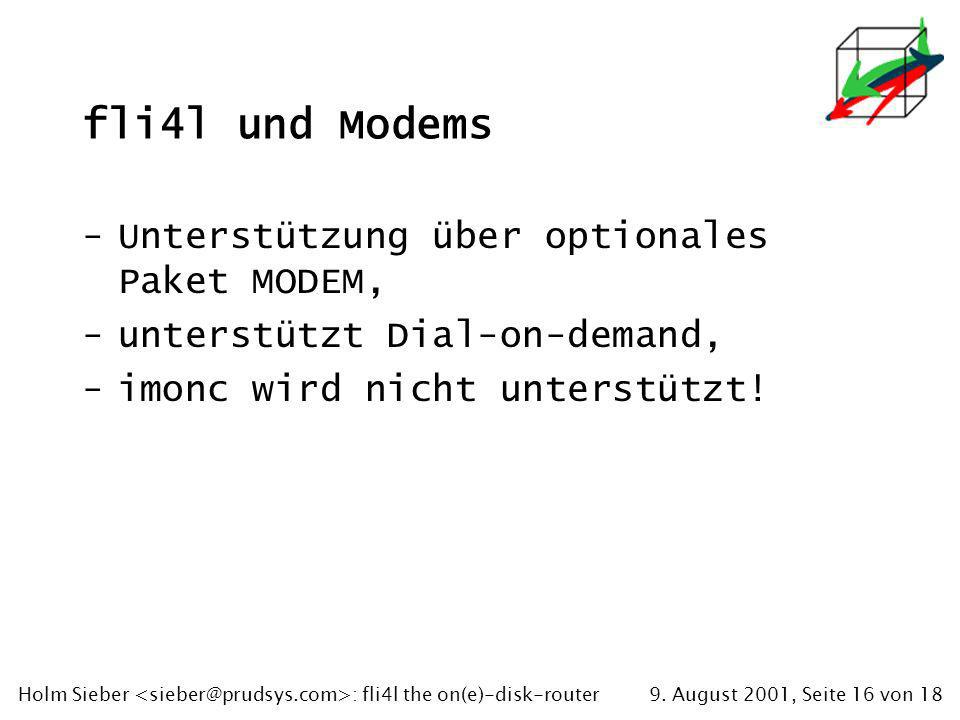

16 9. August 2001, Seite 16 von 18Holm Sieber : fli4l the on(e)-disk-router fli4l und Modems -Unterstützung über optionales Paket MODEM, -unterstützt Dial-on-demand, -imonc wird nicht unterstützt!

17 9. August 2001, Seite 17 von 18Holm Sieber : fli4l the on(e)-disk-router Weitere Ein-Disk-Router- Projekte -Suchen unter www.freshmeat.net, -Suchtext: linux router, -Beispiele: –Floppy ISDN/DSL for Linux, –Linux Router Project, -http://www.linuxrouter.org.

18 9. August 2001, Seite 18 von 18Holm Sieber : fli4l the on(e)-disk-router Und nun die Demonstration...
