HADES - der „Hydrologische Atlas der Schweiz“ Zum Inhalt und zum Referenten 1) HADES im Überblick 2) Zielsetzungen des HADES 3) Erfahrungen und ein wenig Hydrologie der Schweiz Rolf Weingartner PD Dr. Projektleiter HADES und Gruppenleiter Hydrologie am Geographischen Institut der Universität Bern

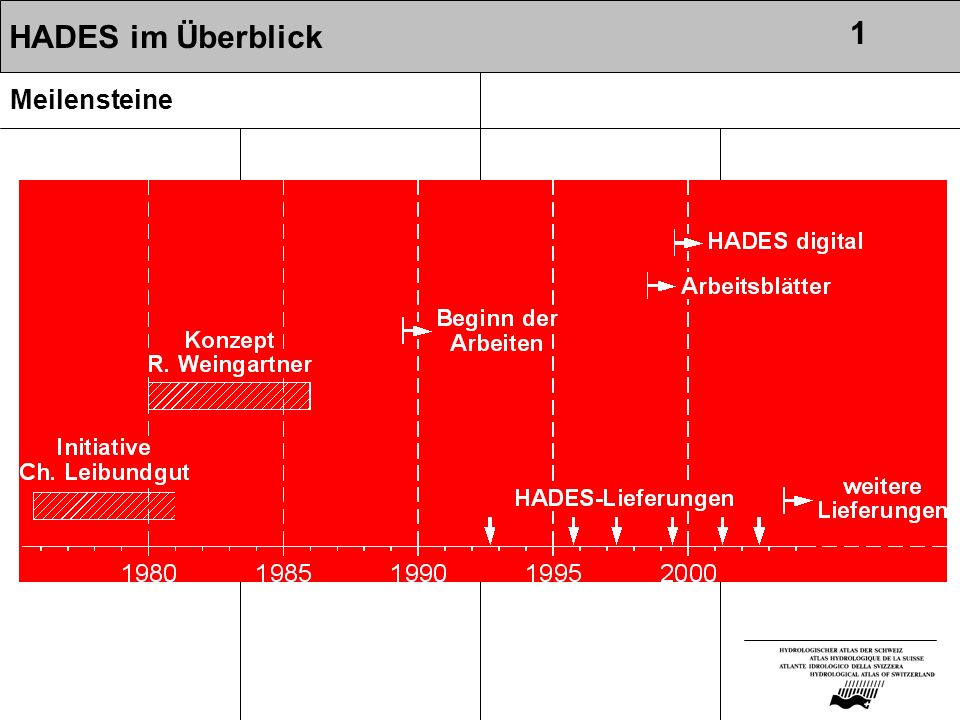

2 HADES im Überblick 1 Meilensteine

3 44 Tafeln (Atlasblätter)
HADES im Überblick 1 Der analoge Atlas 44 Tafeln (Atlasblätter)  164 Karten  28 Tabellenseiten  475 Diagramme  176 Erläuterungstexte (d., f., i., e.)

4 1:500‘000 1 Grundlagen 5 Oberflächengew. 2 Niederschlag
HADES im Überblick 1 Kapitelübersicht, Massstab 1 Grundlagen 5 Oberflächengew. 2 Niederschlag 6 Wasserhaushalt 3 Schnee/Gletscher 7 Stoffhaushalt 4 Verdunstung 8 Grundwasser 1:500‘000 1:1.1 Mio., 1:1.4 Mio., 1:2.2 Mio., 1:3 Mio.

5 1 HADES im Überblick Kap.5 Fliessgewässer und Seen 5.1 Messnetz
5.2 Abflussregimes 5.3 Beeinflussung 5.4 Jahresabfluss 5.5 Korrektionen 5.6 Hochwasser 5.7 Abflussbildung 5.8 Niederwasser 5.9 Retention

6 1 HADES im Überblick  Excel-Tabellen !  Erläuterungstexte
Der digitale HADES  Excel-Tabellen !  Erläuterungstexte Ziel: alle Daten für die verschiedenen Benutzerkreise auch digital verfügbar halten

7 1 HADES im Überblick Arbeitsblätter
 Schnee und Tourismus  Gletscher: gestern - heute - morgen  Hochwasser: Risiko, Schaden, Prävention  Wasserkraft in der Energiediskussion  Wasserhaushalt: Wasserschloss Schweiz  Gewässerschutz im Spiegel der Zeit  Begleitblätter für Lehrerinnen und Lehrer Arbeitsblätter zum Thema Hydrologie für Gymnasien (3-sprachig)

8 1 Exkurs Wasserschloss Schweiz
Abfluss [m3/s] Tiefland Gebirge Anteil Basel am Gesamtgebiet: Abfluss % Gebietsfläche 21% Quelle: Viviroli 2002

9 HADES als multi-mediales Produkt

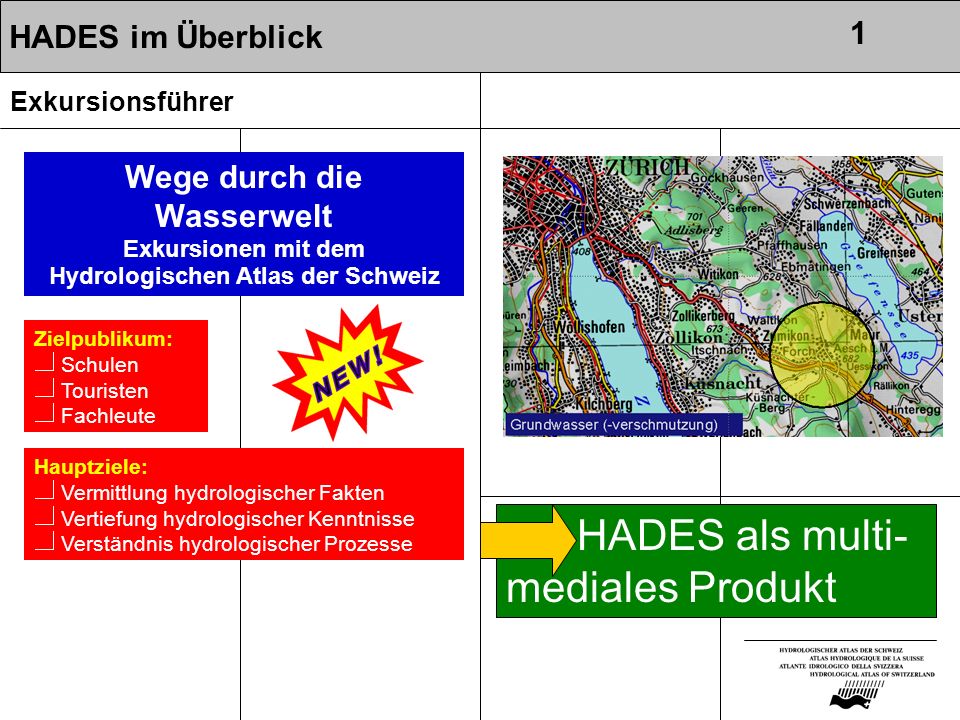

HADES im Überblick 1 Exkursionsführer Wege durch die Wasserwelt Exkursionen mit dem Hydrologischen Atlas der Schweiz Zielpublikum:  Schulen  Touristen  Fachleute Hauptziele:  Vermittlung hydrologischer Fakten  Vertiefung hydrologischer Kenntnisse  Verständnis hydrologischer Prozesse HADES als multi-mediales Produkt

10 Bundesrat Auftrag Bundesamt f. Wasser u. Geologie Finanzen
HADES im Überblick 1 Die Trägerschaft Bundesrat Auftrag Bundesamt f. Wasser u. Geologie Finanzen Atlaskommission Inhaltliche Fragen Wissenschaft. Ausschuss Supervision Hydrologie, GIUB Redaktion und Kartographie Autorinnen, Autoren Bearbeitung des Inhaltes Swisstopo Repro., Druck, Vertrieb, Versand

11 2 Zielsetzungen Der Vorteil von Kleinstaaten
HAD: 1:2 Mio. HAÖ: 1:1 Mio.

12 2 Zielsetzungen Drei Kartentypen - Typ 1
“Mountains are the blackest of black boxes of the hydrological cycle (Klemes 1988) .. auch in der Schweiz

13 2 Zielsetzungen Drei Kartentypen - Typ 2
Weitere Beispiele  Gewässerqualität  Verbauungsgrad der Fliessgew.  Verschmutzung des Grundwassers  Entstehung extre- mer Hochwasser

14 2 Zielsetzungen Drei Kartentypen - Typ 3
Weitere Beispiele  Gebietsparameter  Jahres-Niederschl.  Schneehöhen  Wasseräquivalente  Vakt, Vmax  Jahres-Abfluss  Hochwasserparam.  Niederwasserparam.  Wassertemp.

15 Zielsetzungen 2 Zielsetzungen und Realität

16 Erfahrungen 3 HADES –->Regionale Hydrologie

17 3 Erfahrungen HADES –>Impulse N-Forschung
Bsp.: Niederschlagsverhältnisse der Schweiz (Jahresniederschlag) Einzugsgebiete Rhein bis Chur 1949 Uttinger nach 30 Jahren Stillstand neue Impulse durch HADES E=P-A-dS 1992 Kirchhofer und Sevruk Phys. Modell Die korrigierten Niederschlags-höhen sind nicht hydrologisch! Korrigierte Niederschlagshöhen ! Quelle: Schädler und Wein-gartner (2002)

18 P = R + E + dS - I 3 Erfahrungen HADES –>Impulse N-Forschung
Mittlere unkorrigierte Jahres-niederschlagshöhen (gesamte Alpen) 2001: Schwarb et al. 2002: Schädler, Weingartner Wasserhaushaltlich abgestimmte Jahresniederschläge P = R + E + dS - I Niederschlag (P) wird indirekt aus Wasserhaushaltsgleichung ab-gleitet und nicht aus Messungen Lokal differenzierter Gradienten-ansatz

19 Duale Systeme als Optimum!
Erfahrungen 3 Bedeutung der analogen Karte Analoge Karten garantieren eine hohe Wertschätzung des Produkts und sind da-mit Grundlage für die Langlebigkeit des HADES (1989 – ...) übersichtlich auf einen Blick erfassbar laden zum Verweilen ein sorgfältig redigiert Duale Systeme als Optimum! statisch Aufdatierung aufwändig keine direkte Datenverfüg- barkeit

20 Schlussbetrachtungen 3

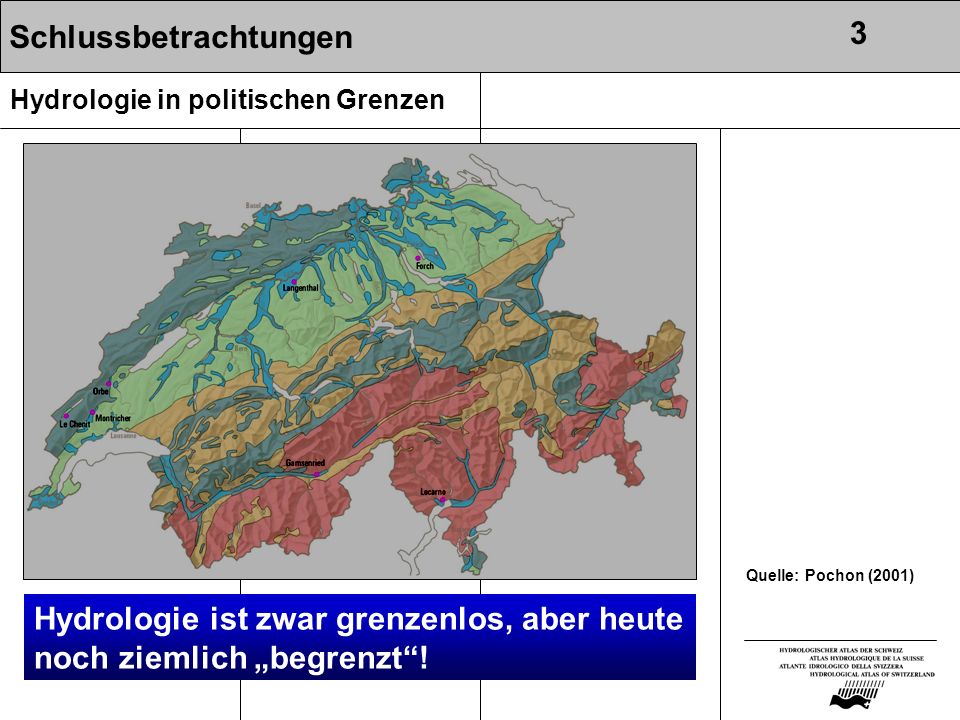

Hydrologie in politischen Grenzen Quelle: Pochon (2001) Hydrologie ist zwar grenzenlos, aber heute noch ziemlich „begrenzt“!

21 Schlussbetrachtungen 3
HAD, WaBoA, HAÖ, HADES Mitteleuropa als Hort hydrologischer Atlanten

22 HAD HAÖ HADES 3 Schlussbetrachtungen
Nutzung von Synergien HAD HAÖ HADES Entwicklung gemeinsamer staaten-übergreifender Karten ist schon rein aus methodischer Sicht höchst interessant

23 D CH A 3 Schlussbetrachtungen Ein erstes Produkt
Mittlere unkorrigierte Jahresniederschlagshöhen im Alpenraum (Schwarb et al., 2001)

24 Schlussbetrachtungen 3
Gratulation zur 3. HAD-Lieferung Ich danke für die Einladung
