1 Zigwarehouse Zwischenpräsentation Projekt Ubicomp
Anton Biller, Matthias Gsteu, Sylvia Nischkowski, Florian Schmid 10-Feb-03

2 Agenda Architektur Mobile Geräte Sensoren Protokollierungskonzept
Architektur Mobile Geräte Sensoren Protokollierungskonzept Zielsetzung Agenda Architektur Mobile Geräte Sensoren Protokollierungskonzept Zielsetzung 23. April 2009

3 Architektur Statische Systemteile: Dynamische Systemteile:
Zentralisierte Komponenten Permanente Verfügbarkeit Dynamische Systemteile: Mobile Geräte Dezentralisierte Systemteile Keine permanente Verfügbarkeit voraussetzbar Verwendung der Komponenten in unterschiedlichem Kontext Bedrohungsanalyse der einzelnen Komponenten notwendig Dezentralisierte Systemteile: z.B. „vor Ort“ Paketüberwachung Keine permanente Verfügbarkeit voraussetzbar: wegen unsicherer Verbindung Verwendung im unterschiedlichen Kontext: z.B: Auftragsverwaltung

4 Architektur Verwendete Technologien
Backoffice MS SQL Server 2005 Kommunikation mit mobilen Geräten über WLAN Synchronisationsservices von Microsoft Mobile Geräte Windows Mobile Bar-Code-Scanner wird simuliert Kommunikation mittels WLAN (Backoffice) Kommunikation mit Paketsensoren über ZigBee Paketsensoren Atmel AVRRaven Kommunikation mittels ZigBee (Mobiles Gerät) Temperatursensor Seite 4

5 Architektur Hallenkonzept

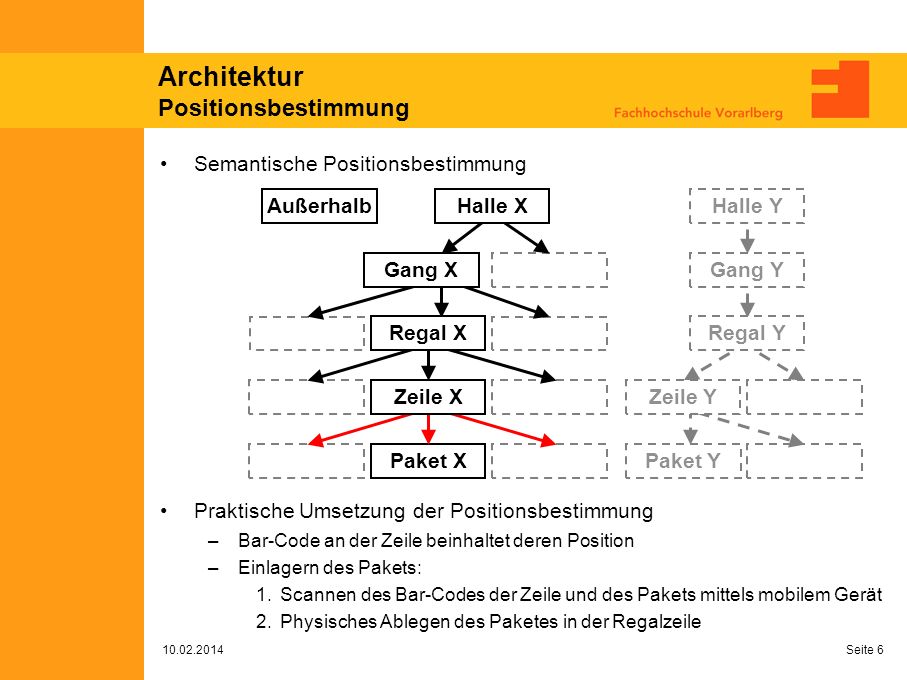

6 Architektur Positionsbestimmung
Semantische Positionsbestimmung Praktische Umsetzung der Positionsbestimmung Bar-Code an der Zeile beinhaltet deren Position Einlagern des Pakets: Scannen des Bar-Codes der Zeile und des Pakets mittels mobilem Gerät Physisches Ablegen des Paketes in der Regalzeile Paket X Außerhalb Zeile X Regal X Gang X Halle X Halle Y Gang Y Regal Y Paket Y Zeile Y Roter Pfeil: Unser Aufgabenbereich; Hier erfolgt Scannen etc Seite 6

7 Mobile Geräte MC9090-G Windows Mobile 5 Barcodescanner WLAN Bluetooth
3,8“ Touchscreen Robuste Bauweise Gewicht: 709 g

8 Mobile Geräte Paper Prototype
Seite 8

9 Mobile Geräte

10 Sensoren AVR Raven ; 2 8-Bit microcontroller und 1 funk-modul; rzusbstick: 1 mc, 1 funk-modul 3290P: steuert display, audio, joystick, tempsensor; 1284P: steuert AT86RF230 funk-modul; mit USART mit 3290P verbunden Seite 10

11 Sensoren AVR Raven Demoapplikation Stromverbrauch: PicoPower Familiy
Over-the-air firmware upgrade 16mbit serial dataflash JTAG/ISP interface 6LowWPAN, BitCloud AT90USB1287: steuert AT86RF230 funk-modul demoapplikation: text-messages schicken, temp auslesen stromverbrauch: beide aus AVR picoPower family => minimal power consumption and operation down to 1.8 volts; knopfbatterien; aber auch jede 5-12 volt externe Gleichstromquelle; keine sleep-modes implementiert in demo app bitcloud: sleep-modes implementiert; zusammenspiel mit raven Seite 11

12 Protokollierungskonzept Nicht-Leugbarkeit
Generierte Datensätze enthalten ID / Laufende Nummer Datum / Uhrzeit Sensordaten Public/Private-Key Verfahren Kunde besitzt Schlüsselpaar Sensor hat Public-Key vom jeweiligen Kunden Sensor speichert Verschlüsselten Datensatz für Auswertung durch Kunden Unverschlüsselter Datensatz für Alarmmeldung etc. Zertifizierung von Protokollierungs- und Verschlüsselungsmodule Effizienzverbesserung möglich durch Speicherung von Differenzen (Delta) Kompression

13 Protokollierungskonzept Konfiguration
Paketsensor wird beim Wareneingang konfiguriert Konfiguration leitet sich von Kundenvereinbarung ab Parameter Logginghäufigkeit Sensortypen Grenzwerte pro Sensor (Sensorabstraktion) Aus Parameter kann errechnet werden Wie viel Speicherplatz ein Datensatz benötigt Maximales Zeitintervall zwischen Sensordatentransfer oder Datenverlust Seite 13

14 Protokollierungskonzept Sensordatentransfer
Speicher von Paketsensor limitiert Persistenz sammelt alle anfallenden Sensordaten Seite 14

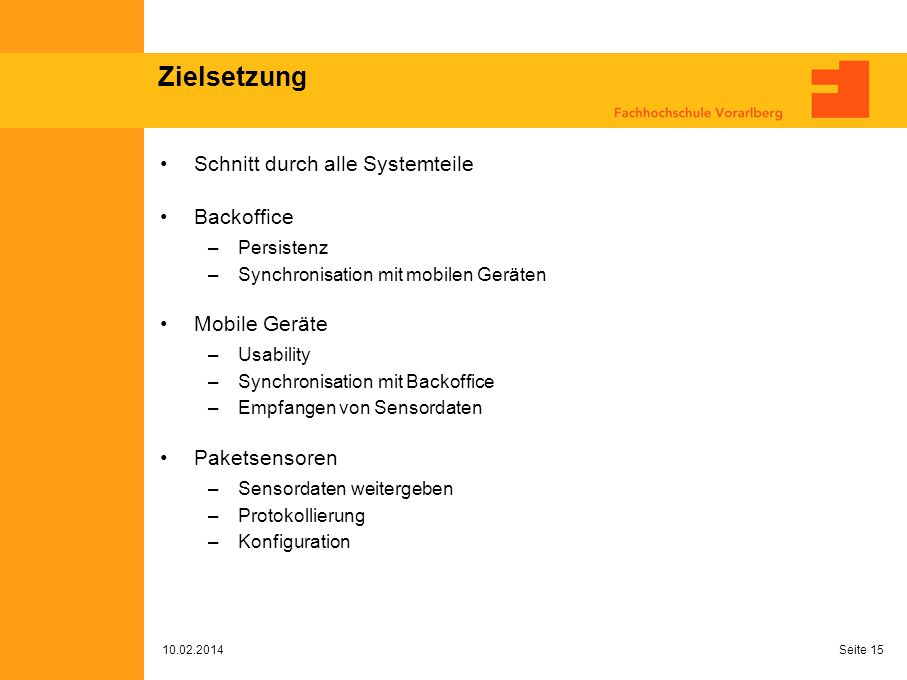

15 Zielsetzung Schnitt durch alle Systemteile Backoffice Mobile Geräte
Persistenz Synchronisation mit mobilen Geräten Mobile Geräte Usability Synchronisation mit Backoffice Empfangen von Sensordaten Paketsensoren Sensordaten weitergeben Protokollierung Konfiguration Seite 15

16 Vielen Dank für eure Aufmerksamkeit!
Diskussion Vielen Dank für eure Aufmerksamkeit! Seite 16
