7 Lage des Einspannzapfens, Werkstoffauswahl, Wärmebehandlung
Das Schneidwerkzeug Themenschwerpunkte: Lage des Einspannzapfens, Werkstoffauswahl, Wärmebehandlung Ausführlich: Kopfplatte, Druckplatte / Stempelhalteplatte, Stempelplatte

8 Kenndaten / Werkstoffe
MENÜ AUFGABENLISTE Technologie Bauart / Normalien Kenndaten / Werkstoffe Konstruktion / Kalkulation Dokumentation

9 Wie ist der Schneidvorgang zu beschreiben:
Beim Schneiden wird der Werkstoff durch den eindringenden Stempel zunächst gestaucht. Dabei wird der Werkstoff zur des Stempels hin eingezogen; es entstehen Einziehungsrundungen, deren Größe vom Werkstoff, der Blechdicke und dem Schneidspalt abhängt. Beim weiteren Eindringen des Stempels beginnt der Werkstoff zu fließen. Nach Überschreiten der Scherfestigkeit reißt er an den Schnittflächen auseinander.

10 Die Schneidarbeit wird beeinflusst durch...
Wie wird die Schneidarbeit beeinflusst? Die Schneidarbeit wird beeinflusst durch... ...die Schneidkraft, der Blechdicke & dem Schneidspalt

11 Welche Einflüsse bestimmen die auftretende Schneidkraft?
Die auftretende Schneidkraft hängt von der max. Scherfestigkeit des Werkstoffes und der Schnittfläche des Teils ab. Rückfederung des Werkstoffes, Schneidenausbildung, Änderungen des Schneidspaltes, Schmierung, Verschleißerscheinungen an den Werkzeugen u.a. Faktoren machen eine exakte Berechnung der aufzubringenden Kraft unmöglich.

12 Die Schneidwerkzeuge Welche Bauarten gibt es?
unterteilt man nach Ihrer Führungsart und nach dem Fertigungsablauf ..ohne Führung ..Einverfahrenwerkzeuge ..mit Plattenführung ..Folgeschneidwerkzeuge ..Gesamtschneidwerkzeuge ..mit Schneidplattenführung ..mit Säulenführung ..Feinschneidwerkzeuge

13 Folgeschneidwerkzeug mit Plattenführung!
Welche Bauart ist anzuwählen? Folgeschneidwerkzeug mit Plattenführung! Weil das Werkstück in zwei Hüben hergestellt wird.. Warum??? Es gilt: Werkzeuge, die verschiedene Fertigungsverfahren in direkter Folge in mehreren Hüben nacheinander ausführen, werden als Folgeschneidwerkzeuge bezeichnet und Weil wir eine mittlere Genauigkeit ( ± 0,1mm) und eine mittlere Stückzahl produzieren möchten.. Es gilt: Durch die Plattenführung wird die Standmenge dieser Werkzeuge erhöht Die Schnittteile sind genauer als bei Werkzeugen ohne Führung

14 Welche Normalien werden für das Bauvorhaben benötigt?
Folgende:

15 Welche Vorschubbegrenzung ist zu wählen?
Bei Gesamtschneid- und Folgeschneidwerkzeugen hat die Vorschubbegrenzung keinen Einfluss auf die Lagegenauigkeit der Lochungen zum Ausschnitt. Wichtiger ist hierbei die Werkstoffersparnis Dafür genügen aber ein einfaches Vorschubbegrenzungselement wie ein Anlagestift, der am Werkzeugausgang positioniert wird Für den Weitertransport des Streifens muss dieser angehoben, über das Vorschubbegrenzungselement bewegt und an demselben wieder angeschlagen werden. Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 366

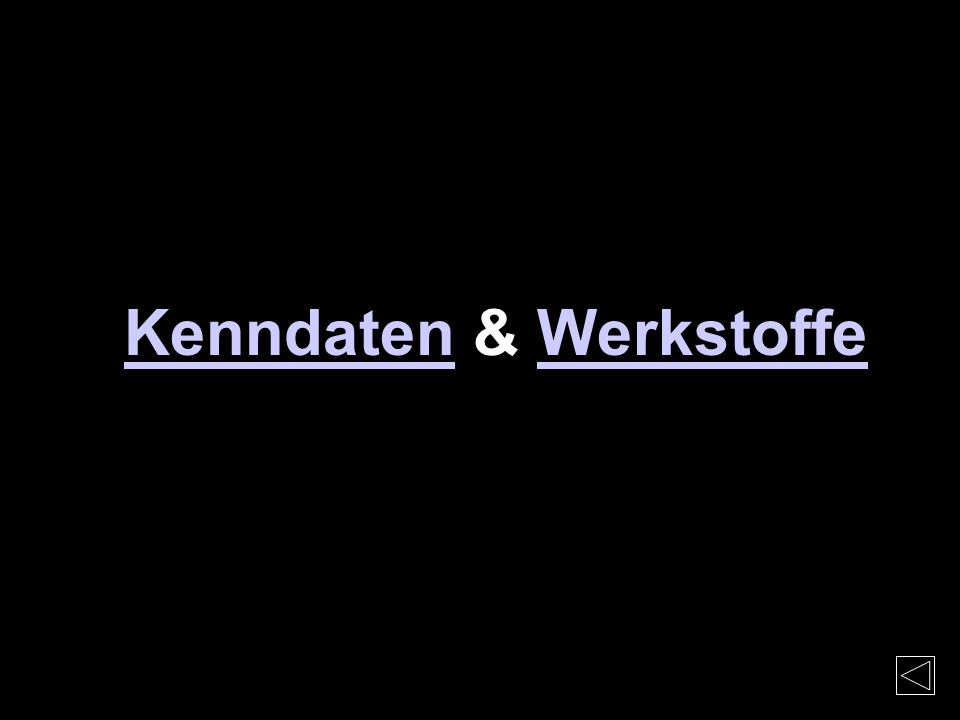

16 Kenndaten & Werkstoffe

17 Welche Werte ergeben sich für:
Schneidkraft Flächenpressung Schraubenquer-schnittberechnung Schnittfläche Stegbreite / Randbreite Scherfestigkeit des Werkstoffes Welche Abmessung ist erforderlich für: Schneidspalt Stempeln Durchbrüche Streifenbild Einspannzapfenlage

18 Schraubenquerschnittberechnung
Rückzugskraft Für die Rückzugskraft sind % der Schneidkraft zu berechnen. Lochstempel: Ausschneidstempel: F1 = 9451N / F2 = 18656N / 4 F2 = 2363N F2 = 4664N Gesamtkraft: Fg = 28107N / 4 Fg = 7026N Für 2Schrauben = 3513N

19 Lage des Einspannzapfen
Linie Länge X lx Y ly 1 28mm 14 392 2 25mm - 12,5 - 312,5 3 - 25 - 700 4 28 700 5 15,7mm - 38,4 - 602,9 22,8 358 6 14,3mm - 34,4 - 491,9 200,2 7 9,4mm - 361 5,9 55,5 8 - 42,4 - 606,3 Σ = 159,7mm Σ = -3387,1 mm² Σ = 2297,9mm² X0 = Σlx / Σl X0 = -3387,1mm²/ 159,7mm X0 = -21,2mm Y0 = Σly / Σl Y0 = 2297,9mm²/ 159,7mm Y0 = 14,4mm

20 Allgemeine Informationen zur Berechnung des Schneidstempel & Schneidplattenmaße
Quelle: Metall Technologie S.340 Quelle: Metall Technologie: S.343 Seite 1

21 Allgemeine Informationen zur Berechnung des Schneidstempels & Schneidplatte
Quelle: Tabellenbuch S. 292 Seite 2

22 Formeln zur Berechnung des Schneidstempels & der Schneidplatte
Mindestmaß des Werkstücks: L=28,1mm B=25,1mm Schneidplattendurchbruch & Stempel Formel + Lösung Schlüsselloch & Stempel Formel und Lösung

23 Durchbruch und der Stempel

24 Schlüsselloch und der Stempel

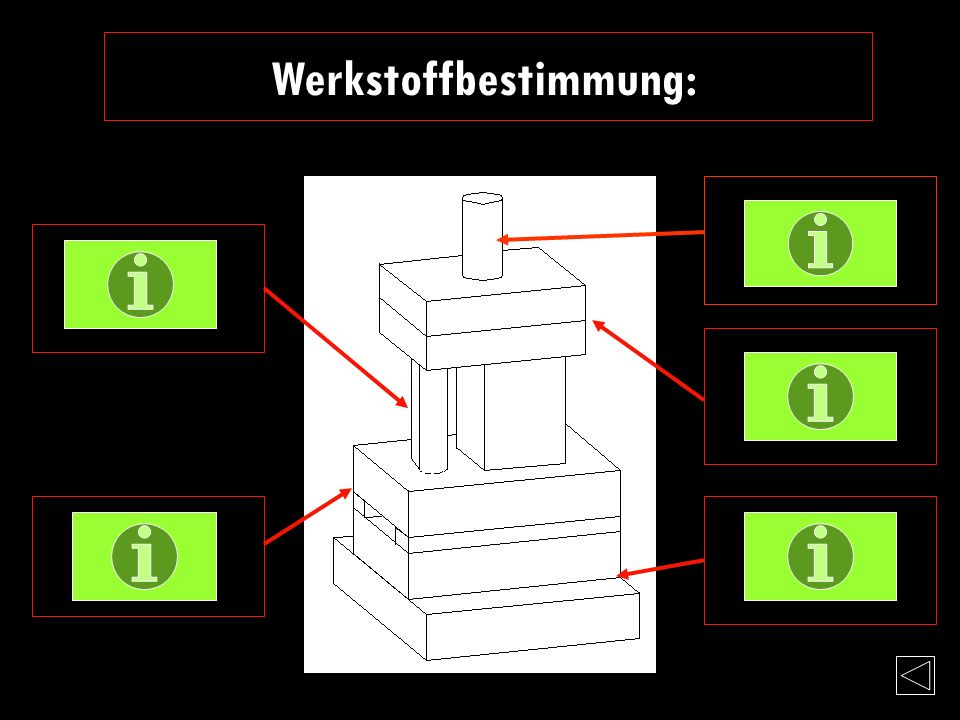

25 Werkstoffbestimmung:

26 Der Einspannzapfen Mit Hilfe der Einspannzapfen, die nach DIN 9859 ( Werkstoff: E295 / ) genormt sind, werden die Oberteile kleiner und mittlerer Werkzeuge mit dem Pressenkopf/Pressenstößel verbunden. Sie können in der Kopfplatte eingeschraubt, angeschraubt oder in sie eingepresst sein. Quelle: Metalltechnik – Der Werkzeugbau / EUROPA Lehrmittel, Seite 30 und 41

27 Kopfplatte Druckplatte Stempelplatte

28 Die Kopfplatte Geeignete Werkstoffe:
Die Kopfplatte / Oberteil nimmt einerseits den Einspannzapfen auf, andererseits stützt sie die Stempel gegen die Schneidkraft ab. Schnitteilstoffe hoher Festigkeit und großer Dicke verursachen große Schneidkräfte. Dabei besteht die Gefahr, dass sich Stempel mit kleiner Kopfquerschnittsfläche in die Kopfplatte einarbeiten. Sie verlieren dadurch ihren sicheren halt. Sie ergibt sich aus der Beziehung: Die Erfahrung zeigt, dass sein sollte! In unserem Falle beträgt die Fächenpressung einen Höchstwert von : Die Druckplatte ist daher nicht erforderlich. Geeignete Werkstoffe:

29 Die Plattendicke beträgt 12 bis 25mm.
Als Werkstoff wird E295 (St 50-2) gewählt. Quelle: Metalltechnik-Der Werkzeugbau / EUROPA Lehrmittel, Seite 30 Wird nicht gehärtet. Quelle: Metall Technologie-Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 358 Aus wirtschaftlichen Gründen werden die Kopfplatte, Stempelhalteplatte, Stempelplatte die Streifenführungsplatten sowie die Grundplatte aus C45W gefertigt.

30 Die Flächenpressung am Stempelkopf ergibt sich aus:
zurück zur Kenndaten

31 Berechnung der Stempelschaftquerschnittsfläche:

32 Die Druckplatte Durch hohe Schneidkräfte kann es bei dünnen Lochstempeln zu überhöhter Flächenpressung kommen, wodurch sich die Stempel in die weiche Kopfplatte eindrücken. Man muss deshalb bei einer Flächenpressung von mehr als eine gehärtete Druckplatte aus C105W1 vorsehen. Die Dicke der Druckplatte beträgt etwa 5mm und ist meist auf 45-58HRC gehärtet In der Regel wird heute für jedes anspruchsvolle Schneidwerkzeug eine Druckplatte verwendet. Quelle: Metalltechnik Der Werkzeugbau / EUROPA Lehrmittel, Seite 30 Quelle: Metall Technologie-Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 358 Da die zulässige Flächenpressung bei unserem Vorhaben nicht überschritten wird, entfällt die Druckplatte. An Stelle der Druckplatte wird von uns aus Fertigungsgründen eine Stempelhalteplatte verwendet. Aus wirtschaftlichen Gründen werden die Kopfplatte, Stempelhalteplatte, Stempelplatte die Streifenführungsplatten sowie die Grundplatte aus C45W gefertigt.

33 Die Stempelplatte Die Plattendicke beträgt 12 bis 25mm.
In der Stempelplatte, die die gleichen Durchbrüche wie die Führungsplatte hat, werden die Schneidstempel befestigt. Sie werden stramm passend und genau senkrecht in die Durchbrüche eingepasst. Die Größe der Stempelplatte kann meist seitlich etwas kleiner gewählt werden als die der Grundplatte, was die Demontage der Führungsplatte erleichtert. Die Plattendicke beträgt 12 bis 25mm. Als Werkstoff wird E295 (St50-2) gewählt. Wird nicht gehärtet. Quelle: Metalltechnik- Der Werkzeugbau / EUROPA Lehrmittel, Seite 30 Quelle: Metalltechnologie-Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 357

34 Schneidstempel

35 Die Schneidstempel Die Schneidstempel werden durch die Schneidkraft unter anderem auf Druck beansprucht. Beim Abziehen des Werkstoffes vom Stempel beim Rückhub wird dann eine Zugbeanspruchung wirksam. Die wechselnden Beanspruchungen sind die hauptsächlichste Ursache für Stempelbruch. Daher ist die Auswahl des Werkstoffes und die Gestaltung (Form) von großer Bedeutung. Es werden die gleichen Werkstoffe wie bei der Schneidplatte verwendet. Allerdings sind die Stempel vielfach mit einer etwas höheren Härte ( ±2HRC) an der Schneide versehen. Hingegen wird der Kopf bei angekopften Schneidstempeln, problematischen Stempelquerschnitten, oder auch handelsüblichen Lochstempelnormalien in der Härte (ca HRC) gemildert. Dadurch können die nicht geringen Rückzugskräfte besser aufgenommen werden. Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker, Seite 355

36 Die Schneidplatte Die Schneidkräfte beanspruchen die Platte unter anderem auf Biegung und Flächenpressung. Aus diesen Beanspruchungen leiten sich Forderungen an die Eigenschaften ihres Werkstoffes ab, wie z.B. Druckbelastbarkeit und Zähigkeit. Für den Zerteilvorgang sollte der Werkstoff entsprechende Härte, Durchhärtbarkeit und Verschleißfestigkeit zeigen. Für die Schneidplatten werden in der Regel folgende Werkstoffe eingesetzt: Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 353 Aus wirtschaftlichen Gründen werden in unserem Falle die Schneidstempel und die Schneidplatte aus dem Werkstoff X155CrMoV12-1 gefertigt und wird nicht gehärtet.

37 Schneidplatte Grundplatte / Spannplatte

38 Die Grundplatte / Spannplatte
Die Grundplatte stellt die Verbindung zwischen dem dem Werkzeugunterteil / Schneidplatte und dem Pressentisch dar. Sie ist 25 bis 60mm dick und kann aus St, GG, oder Alu-Legierungen gefertigt werden und wird nicht gehärtet. Zum Festspannen des Unterteils auf dem Pressentisch können an der Grundlatte ein Spannrand, Querbohrungen oder Spannschlitze vorgesehen werden. Quelle: Metalltechnik – Der Werkzeugbau / EUROPA Lehrmittel, Seite 24 Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker, Seite 369

39 Führungsplatte Streifenführung

40 Die Führungsplatte Als Werkstoff eignet sich C45W.
Bei dem säulengeführten Folgeschneidwerkzeug geschieht die Stempelführung mittelbar, bei einem Plattenführungsschneidwerkzeug unmittelbar zum Werkzeugunterteil durch eine Führungsplatte. Dabei werden die Stempel gegen über Querkräften abgestützt, die Gefahr des Ausknickens wird verringert. Da die Führung relativ kurz sein kann, neigt sie unter Umständen zu einem großen Verschleiß Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker, Seite 364 Als Werkstoff eignet sich C45W. Quelle:Metalltechnik – Der Werkzeugbau, Seite 27 Sie wird nur in Ausnahmefällen gehärtet. Aus wirtschaftlichen Gründen werden unsere die Kopfplatte, Stempelhalteplatte, Stempelplatte die Streifenführungsplatten sowie die Grundplatte aus C45W gefertigt.

41 Die Streifenführung Der Schnittstreifen muss nun zu den Schneidstempeln so geführt werden, dass kein seitlicher Versatz der Innenkonturen zu Außenkonturen am Schnittteil möglich ist. Diese Aufgabe der Fixierung übernehmen die beiden Führungsleisten. Da die Gleitflächen der Leisten großem Verschleiß unterzogen sind, muss der Werkstoff dahingehend ausgewählt werden. Möglich sind St50, C45W oder 90MnCrV8 (1.2842) gehärtet auf ca. 58HRC. Quelle: Metalltechnologie – Fachkenntnisse Werkzeugmechaniker / Handwerk und Technik, Seite 365 Aus wirtschaftlichen Gründen werden unsere die Kopfplatte, Stempelhalteplatte, Stempelplatte die Streifenführungsplatten sowie die Grundplatte aus C45W gefertigt.

42 Tabelle Kosten-Grundplatte Materialkosten Gesamtkosten Stempelplatte
Mat.-Nr (C45W3) Flachstahl: 20x100x120mm Bearbeitung: Sägeschnitt 3mm + Planfräsen 2mm Materiallänge Gesamt: 125mm 1mm Materiallänge(20x100mm) entsprechen 0,15 € Materialkosten: 18,75 € Rabatt 15%: 2,81 € Materialkosten mit Rabatt: 15,94 € Summe incl. Mehrwertsteuer 16%: 18,49 € Gesamtkosten Stempelplatte Tabelle

43

44 Tabelle Kosten-Führungsplatte Materialkosten
Mat.-Nr (C45W3) Flachstahl: 20x100x100mm Bearbeitung: Sägeschnitt 3mm + Planfräsen 4mm Materiallänge Gesamt: 107mm 1mm Materiallänge (20x100mm) entsprechen 0,15 € Materialkosten: 16,05 € Rabatt 15%: 2,41 € Materialkosten mit Rabatt: 13,64 € Summe incl. Mehrwertsteuer 16%: 15,82 € Gesamtkosten Stempelplatte Tabelle

45

46 Tabelle Kosten-Stempelplatte Materialkosten Gesamtkosten Stempelplatte
Mat.-Nr (C45W3) Flachstahl: 20x80x50mm Bearbeitung: Sägeschnitt 3mm + Planfräsen 4mm Materiallänge Gesamt: 57mm 1mm Materiallänge (20x100mm) entsprechen 0,15 € Materialkosten: 8,55 € Rabatt 15%: 1,28 € Materialkosten mit Rabatt: 7,27 € Summe incl. Mehrwertsteuer 16%: 8,43 € Gesamtkosten Stempelplatte Tabelle

47

48 Tabelle Kosten-Kopfplatte Materialkosten Gesamtkosten Kopfplatte
Mat.-Nr (C45W3) Flachstahl: 20x80x50mm Bearbeitung: Sägeschnitt 3mm + Planfräsen 4mm Materiallänge Gesamt: 57mm 1mm Materiallänge (20x100mm) entsprechen 0,15 € Materialkosten: 8,55 € Rabatt 15%: 1,28 € Materialkosten mit Rabatt: 7,27 € Summe incl. Mehrwertsteuer 16%: 8,43 € Gesamtkosten Kopfplatte Tabelle

49

50 Tabelle Kosten-Führungsleisten Materialkosten
Mat.-Nr Flachstahl: 4x25x100mm + 4x25x125mm Bearbeitung: Sägen 6mm + Planfräsen 6mm Materiallänge Gesamt: 237mm 1mm Materiallänge (5x25mm) entsprechen 0,03 € Materialkosten: 7,11 € Rabatt 15%: 1,07 € Materialkosten mit Rabatt: 6,04 € Summe incl. Mehrwertsteuer 16%: 7,01 € Gesamtkosten Führungsleisten Tabelle

51

52 Tabelle Kosten-Schneidplatte Materialkosten Gesamtkosten Schneidplatte
Mat.-Nr Flachstahl: 25,4x80x100mm Bearbeitung: Sägen 3mm + Planfräsen 2mm Materiallänge Gesamt: 105mm 1mm Materiallänge (25,4x80,3mm) entsprechen 0,38 € Materialkosten: 39,90€ Rabatt 15%: 5,99 € Materialkosten mit Rabatt: 33,91 € Summe incl. Mehrwertsteuer 16%: 39,34 € Gesamtkosten Schneidplatte Tabelle

53

54 Tabelle Kosten-Schneidstempeln Materialkosten
Mat.-Nr Radius-Längen-Kontur: 21x80x x80x25mm Bearbeitung: Sägen 6mm + Planfräsen 6mm Materiallänge Gesamt: 47mm 1mm Materiallänge (25,4x80,3mm) entsprechen 0,38 € Materialkosten: 17,86 € Rabatt 15%: 2,68 € Materialkosten mit Rabatt: 15,18 € Summe incl. Mehrwertsteuer 16%: 17,61 € Gesamtkosten Schneidstempel Tabelle

55

56 Sonstiges Material

57 Tabelle Kosten-Stempelhalteplatte Materialkosten
Mat.-Nr Flachstahl: 10x80x50mm Bearbeitung: Sägen 3mm + Planfräsen 2mm Materiallänge Gesamt: 55mm 1mm Materiallänge (20x100) entsprechen 0,15 € Materialkosten: 8,25 € Rabatt 15%: 1,24 € Materialkosten mit Rabatt: 7,01 € Summe incl. Mehrwertsteuer 16%: 8,13 € Gesamtkosten Stempelhalteplatte Tabelle

58

59 Materialbestellschein der Gruppe 1:

60 Schneidkraft Quelle: Tab.-Buch Metall, Seite 43

61 Stegbreite / Randbreite
Quelle: Tab.-Buch Metall, Seite 292 Stegbreite = 0,9mm / Randbreite = 1mm

62 Der Schneidspalt Der Schneidspalt ist der Abstand der Schneiden von eingetauchtem Schneidstempel zur Schneidplatte. Die Messung des Schneidspaltes erfolgt rechtwinklig zur Schneidebene. Der Schneidspalt ist abhängig von der Werkstückdicke s und der Scherfestigkeit Quelle: Metall Technologie / Fachkenntnisse Werkzeugmechaniker, Seite 343

63 Schnittflächenberechnung
Quelle: Metall Technologie/Fachkenntnisse Werkzeugmechaniker, Seite 340

64 Gestaltung des Durchbruches (der -Freiwinkel)
Aus fertigungstechnischen Gründen (einfache Herstellung mit Drahterosion) wird der Durchbruch von der Schneide konisch ausgebildet. Trotz Vergrößerung des Schneidspaltes beim Nachschleifen und der daraus entstehenden Folgen (vgl. Schneidspalt) kann dies gerechtfertigt werden. Eine Konizität von 15` bei 1mm Abschliff der Schneidplatte bedeutet eine Spaltvergrößerung von nur 0,004mm Es gilt: Für durchfallende Schnitteile ist nach unten zu erweitern, um ein Ausfallen zu erleichtern und somit einen störungsfreien Betrieb zu erleichtern. Der Freiwinkel = 30`

65 Scherfestigkeit des Werkstoffes Werkstoff: CuZn37 (CW508L)
Quelle: Tab.-Buch Metall, Seite 43 Quelle: Tab.-Buch Metall, Seite 159

66 Drahterodieren Gruppe 1: Christian Grobelin und Nikolai Andreev
Werkstück: Stempelplatte Konturen: Stempeldurchbrüche Kontur 1: Progr.Nr.: 2212 Kontur 2: Progr.Nr.: 2211

67 Drahterodieren – Programm Nr. 2211

68 Drahterodieren - Programm Nr. 2212

69 Zeichnungen Kosten Stückliste Gesamtkosten Kopfplatte
Stempelhalteplatte Stempelplatte Führungsplatte Führungsleisten Schneidplatte Grundlatte Schneidstempeln Sonstige Teile Gesamtkosten Kopfplatte Druckplatte / Stempelhalteplatte Stempelplatte Gesamtzeichnung Stückliste

70

71

72

73

74 13 11 9 21 8 7 6 2 1 4 12 5 3

75 Stückliste

76 Lage des Einspannzapfens
Bei der Herstellung von Werkstücken mit Schneid- und Umformwerkzeugen sind oft Sehr große Kräfte von der Presse auf das Werkzeug zu übertragen Bei kleineren Pressen erfolgt diese Kraftübertragung auf Pressenstößel und Werkzeug an einem Punkt, deshalb muss die Lage des Einspannzapfen dem so genannten Kräftemittelpunktes entsprechen Der Kräftemittelpunkt liegt in der Wirkungslinie der resultierenden Kraft aus allen Schneidkräften Das hat zur folge das im Werkzeug und im Pressenstößel keine Kippmomente auftreten können Sowohl in den Führungen des Werkzeuges, als auch in der Stößelführung hätten Kippmomente eine erhöhte einseitige Abnutzung zur Folge. Eine einseitig erhöhte Abnutzung hätte zur Folge das der Schneidspalt bei Schneidwerkzeugen verändert wird Also ist bei Folgeschneidwerkzeugen eine sehr genaue Lageberechnung des Kräftemittelpunktes notwendig. Bei allen Berechnungsarten wird der Kräftemittelpunkt mit Hilfe des Hebelgesetzes ermittelt. Man betrachten die Stempelplatte dabei als Hebel. Wir legen die Drehachse des Hebels zweckmäßig so, dass alle Stempelkräfte in einem Drehsinn wirken und die äußerste rechte oder linke Kraft durch den Drehpunkt geht Diese Momente der Stempelkräfte wirken dem Moment aus gesamter Schneidkraft und gesuchter Hebellänge x entgegen.

77 Zum Berechnen des Kräftemittelpunktes gibt es vier Möglichkeiten:
Lageberechnung mit den Kräften der Stempel Lageberechnung mit den Schwerpunkten der Stempelumfänge Lageberechnung mit den Lienenschwerpunkten Lageberechnung mit den Flächenschwerpunkten bei Biege- und Prägewerkzeugen

78 Lösung Lageberechnung mit den Schneidkräften
Sind mehrere Stempelkräfte wirksam, so ergibt sich als allgemeine Berechnungsformel: F1 = 126,2kN (Schneidkraft für das Ausschneiden) F2 = 30,57kN ( Schneidkraft für das Lochen) A2 = 28mm ( Abstand Mitte Lochstempel bis Mitte Ausschneidstempel; entspricht dem Vorschub V) Beispiel: X = abstand des Einspannzapfens vom gewählten Drehpunkt F1, F2 = Schneidkräfte der einzelnen Stempel a1, a2 = abstand der Stempelschwerpunkte vom gewählten Drehpunkt Quelle: EUROPA Lehrmittel – Metalltechnik / Der Werkzeugbau, Seite 47 Lösung

79 Für die Lösung wird angenommen, das der Drehpunkt des Hebels auf der Wirkungslinie der Schneidkraft für das Ausschneiden liegt.

80 Lageberechnung mit den Schwerpunkten der Stempelumfänge
Meist ist das Berechnen der Schneidkräfte für die Lage des Einspannzapfens nicht erforderlich. Man kann dessen Lage auch nach den Schwerpunkten der Stempelumfänge berechnen. Nimmt man an, dass die Dicke des Streifens gerade so groß ist, das man für das Trenne von 1mm Schnittkantenlänge 1N Schneidkraft benötigt. Das heißt die Schneidkräfte werden so groß wie die Schnittkantenlänge ( Stempelumfänge). Man kann also anstelle der Schneidkräfte der Stempel deren Umfänge (U1, U2...) und für die gesamte Pressenkraft die summe der Stempelumfänge(U1+U2+...) setzen. U = Summe aller Stempelumfänge U1, U2 = Umfänge der einzelnen Stempel a1, a2 = abstände der Schwerpunkte der Stempelumfänge vom gewählten Drehpunkt Die Formel: Quelle: EUROPA Lehrmittel / Metalltechnik – Der Werkzeugbau, Seite48 Lösung für unser Werkzeug Lösung des Beispiels

81 Lösung :des Beispiels

82 Lösung 3 und die Wertetabelle
Weitere Lösung: U1= 2(23mm+62mm)=190mm a1=0mm; a2=36mm; a3=28mm; a4=44mm U2= 2(24mm+36mm)=120mm b1=21mm; b2=28mm; b3=0mm; b4=0mm U3=U4=28,3mm Lösung 3 und die Wertetabelle

83 Wichtig! Die obige Formel gilt nur für geometrisch einfache, geschlossene Stempelquerschnitte mit bekannten Schwerpunkten wie z. B. Quadrat, Rechteck, Dreieck, Raute, Vollkreis, Ellipse. Bei unsymmetrisch angeordneten Stempeln fällt der Kräftemittelpunkt meist nicht auf eine Mittelachse. In solchen Fällen werden die Abstände x und y des Kräftemittelpunkteszweckmäßig in zwei rechtwinklig zueinander stehenden Richtungen berechnen. Lösung 2

84 Mit einer Berechungstabelle lassen sich die Werte leichter und übersichtlicher berechnen! z.B.:
Quelle des Beispiels und der Tabelle: EUROPA Lehrmittel – Metalltechnik / Der Werkzeugbau, Seite 48,49 -Summe aller Umfänge -Summe aller Produkte , also Summe aller Momente mit den Hebelarmen -Summe aller Momente mit den Hebelarmen

85 Lageberechnung mit den Linienschwerpunke
Bilden die Schneidkanten der Stempel zusammengesetzte Lienenketten, dann fällt der Kräftemittelpunkt mit dem Linienschwerpunkt aller Schneidkanten zusammen. Auch hier nehmen wir an das wir für das Trennen von 1mm Werkstofflänge eine Kraft von 1N benötigen. Die Schneidkanten werden in Linienabschnitte mit bekannten Linienschwerpunkt zerlegt.( gerade Linien, Kreisbögen) Die Schneidkantenlänge (l1, l2, l3, ...) setzen wir dann als Teilkräfte, den senkrechten abstand ihrer Schwerpunkte von einer angenommenen Drehachse als Hebelarme(a1, a2, a3; ...)in die Rechnung ein und berechnen nach dem Hebelgesetz den abstand x für die Gesamtkraft. Quelle:Metalltechnik-Der Werkzeugbau / EUROPA Lehrmittel, Seite 49 Bezeichnungen: x = Abstand des Einspannzapfen s vom gewählten Drehpunkt l1, l = Länge der einzelnen Schneidkanten a1, a2 ... = Abstand der Schneidkantenschwerpunkte vom gewählten Drehpunkt Die Lösung Formel:

86 Lösung: als Drehachse nehmen wir die 46mm lange gerade Kante an
Berechnung: Sind in einem Schneidwerkzeug Seitenschneider angebracht, so sind auch deren Schneidkanten zu berücksichtigen.

87 Lageberechnung mit den Flächenschwerpunkte
Diese Berechnungsart zur Lage des Einspannzapfens wird bei Biege- und Prägearbeiten angewandt, weil meistens die Stempelkraft senkrecht zur Werkstückfläche wirkt. Um den Kräftemittelpunkt zu berechnen zu können nehmen wir die Teilflächen als Kräfte(A1, A2, A3...).Für die Hebelarme nehmen wir die senkrechte Entfernung a1, a2, a3 vom Schwerpunkt der Teilflächen zur gewählten Drehachse. Für die Entfernung des Kräftemittelpunktes von dieser Drehachse erhält man nach dem Hebelgesetz die Formel. X= Abstand des Einspannzapfens vom Gewählten Drehpunkt A1, A2= Größe der einzelnen Teilflächen a1, a2= Abstände der Teilflächenschwerpunkte zum gewählten Drehpunkt Formel: Bei Biegearbeiten liegen die Flächen des Werkstückes oft Schräg zur Wirkungsrichtung der Stempelkraft. Man setzt dann die senkrechten Projektionen der Flächen und ihrer Hebelarme auf die Ebene des Pressentisches in diese Gleichung ein.

88 Blechstreifen

89 Vollbestellschein der Klasse

90 Arbeitsauftrag Bei der Fertigung dieses Folgeschneidwerkzeugs sind folgende Punkte unbedingt zu beachten: - Zum Drahterodieren der Durchbrüche sind Startlochbohrungen(3mm) gemäß der Einzelteilzeichnungen für jeden Durchbruch anzufertigen - Zum anfahren der Koordinaten sind an alle Platten, bis auf die Grundplatte, 2 Bezugsflächen im zusammengebauten Zustand zu schleifen (gemäß der Gesamtzeichnung). Die Grundplatte wird auf der Länge 100mm im montierten Zustand und auf der Breite 120mm im demontierten Zustand an ihren Bezugsflächen geschliffen. -Gewinde des Einspanzapfens auf 18mm kürzen - Bis auf die Durchbrüche können alle Arbeitsgänge getätigt werden

91 Zeichnungen mit Bezeichnungen in Englisch Tabelle mit Bezeichnungen
Vorderansicht Seitenansicht Draufsicht Tabelle mit Bezeichnungen Funktionsbeschreibung in Englisch Werkzeugaufbau in Englisch

92 Englisch Vorderansicht

93 Englisch Draufsicht

94 Englisch Seitenansicht

95

96 Funktion Description Of a stamp die
The upper part is consist of the punch plate, pressure plate and punch holder plate.At first we fasten the punch shank in the punch holder plate and than in the press.The heading perpendicularly moves up and down. We fastened the three plates with hexagonal screws together. Our group are assembles the blanking and the piercing punch with the pressure plate. The punch holder plate is fix the position of the punches. The lower part of our stamp die consists of the stripper plate, die block, die holder , stop stick, back gage, front spacer, guide sheet Metal. The function of the stripper plate is to holds the right position during the movements. The die block, blanking punch and piercing punch are made of hardened steel because this parts are strongly stressed. We must be mount the die holder on the holster plate of the press with two hexagonal screws.The press presses the Blanking punch in to the die block and cuts the first form in the sheet metal. Afterwards the Blanking punch is lifted. The sheet metal is moved against the stop stick. If the sheet metal moved against the stop stick the piercing punch move down and our second form is pressed.

97 The Die design At first we must answered the construction questions. For example: Which material is to choose, which feed rate limitation is to choose or which die design is to select. Now we calculated the forces to choose the press and to adjudicate if we need a punch plate. After we had answered the question had make the draft of the total die. Than we made the component part drawings and write the part list. When the groups are finished with the previous things, we had to compare the dies and chose the best. Now we could ordered the needful material. Before we could to erode we had a briefing in eroding machine. After this briefing we wrote the programs, tested it and entered it into the machine. Then we had to erode the breakthroughs in the punch holder plate.

98 Materialbestellschein der Gruppe 1
Materialbestellschein der Klasse Technisches Englisch Erodieren der Stempelplatte Arbeitsauftrag Visuelle Dokumentation Text Dokumentation

99 Hauptquartier, Hamburg-Harburg, 15. Dezember, 22.30 Uhr
Bild: Wir kannten keinen Feierabend denn die Ansprüche waren hoch!

100 Irgend wo, irgend wann und wenn keiner zu sah...

101 ...ohne Führung

102 ...mit Plattenführung

103 ...mit Schneidplattenführung

104 ...mit Säulenführung

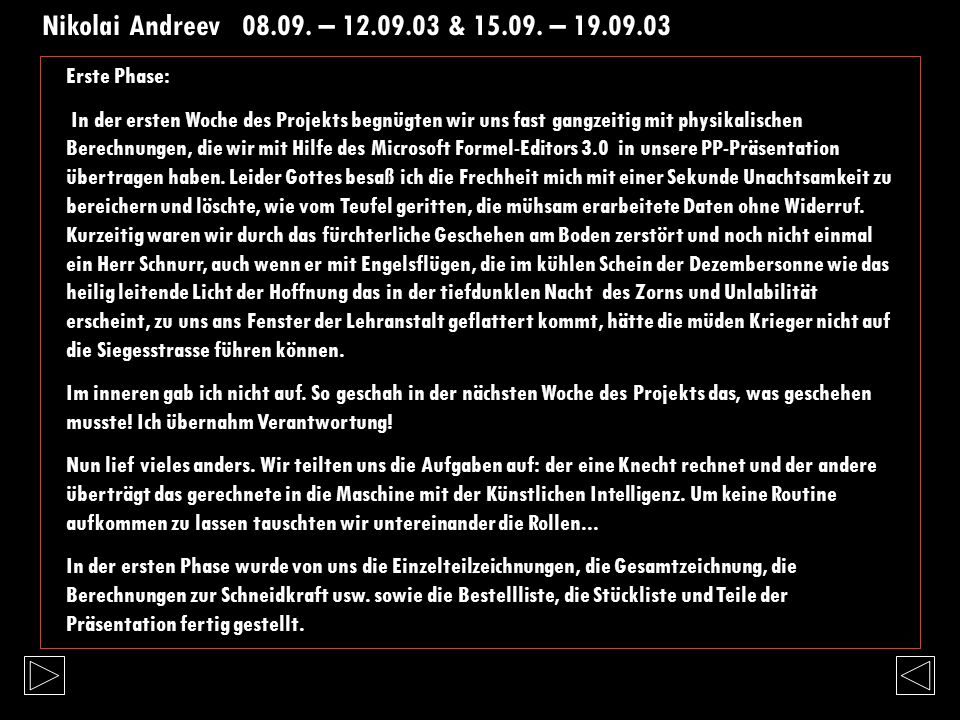

105 Nikolai Andreev 08.09. – 12.09.03 & 15.09. – 19.09.03 Erste Phase:
