Professionelle Fehlersuche im Netzwerk am Beispiel LWL-Technologie AINAC 2014
5
Professionell
6
Fehlersuche by schoeller Theorie der LWL-Messung
Agenda Fehlersuche by schoeller Theorie der LWL-Messung Professionelle Tools für den Netzwerk-Techniker Ins Netzwerkl einischaun News rund um Wireshark
7
If you don´t monitor IT you can not manage IT
Fehlersuche by schoeller If you don´t monitor IT you can not manage IT Schoeller ist seit über 25 Jahren für Beratung und Vertrieb von professionellen Meßgeräten für Netzwerk- & Applikationsmanager bekannt. Meßgeräte für alle 7 OSI-Ebenen
8
Ebene 1 Qualitätskontrolle Dokumentation bei Übergabe von Netzwerken
Fehlersuche auf OSI-Ebene 1-7 Ebene 1 Kupferkabel, Lichtwellenleiter, Funk Qualitätskontrolle Dämpfung, Durchsatz, Störanfälligkeit…. Dokumentation bei Übergabe von Netzwerken Reserven (Headroom laut Standard) Zyklische Überprüfung, Fehlersuche
9
LWL-Dämpfungsmeßgeräte
LWL-Meßgeräte von Fluke LWL-Dämpfungsmeßgeräte
10
OTDR Optical Time Domain Reflectometer
LWL-Meßgeräte OTDR Optical Time Domain Reflectometer
11
1/10GigE Daten-Analysator
OneTouch OptiView XG
12
Anschaltung per Beamsplitter
100% 70% Aout Ain zum Endgerät 30% zum Analysator
13
Ins Netzwerk einischaun

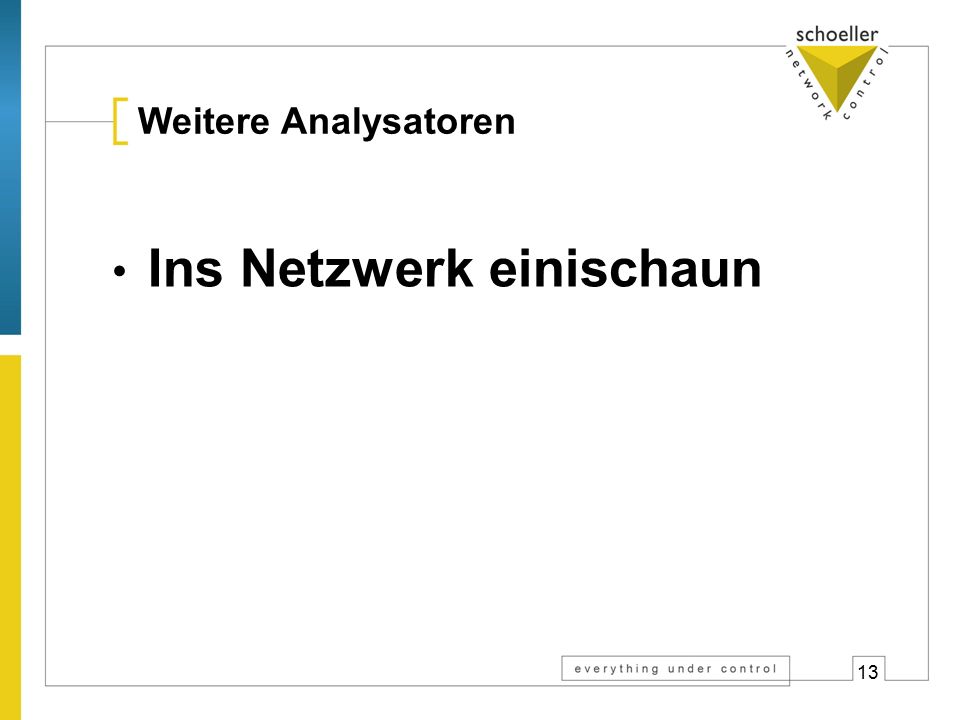

Weitere Analysatoren Ins Netzwerk einischaun
14
Troubleshooting WLAN 802.11a,b,g,n Netzwerke und Access Points
Verbindung und Performance-tests Kanalbelegung und Interferenzen USB Schnittstelle Richt- Antenne
15
WiFi- und Spectrum-Analyse
WLAN Troubleshooting Software WiFi- und Spectrum-Analyse WLAN Troubleshooting Reporting
16
WLAN Abdeckung (WLAN-Survey)
Troubleshooting WLAN WLAN Abdeckung (WLAN-Survey)
17
AirMagnet WiFi & Spectrum Analyzer AirMagnet Survey Pro

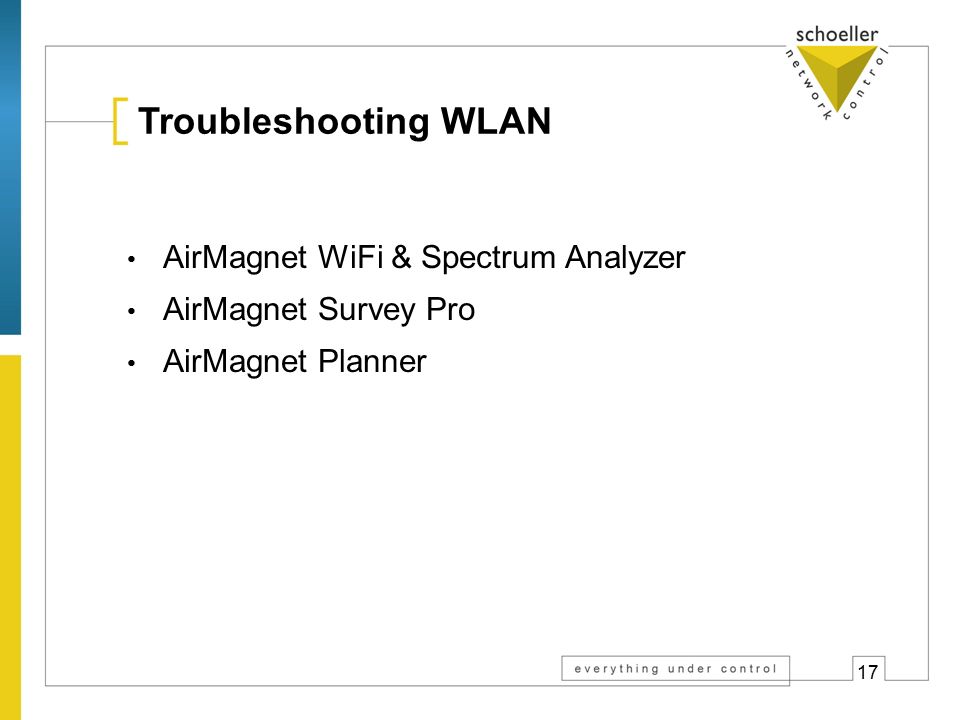

Troubleshooting WLAN AirMagnet WiFi & Spectrum Analyzer AirMagnet Survey Pro AirMagnet Planner
18
Protokoll-Analyse vs
19
> 400.000 Defacto Standard weltweit Wireshark Downloads pro Monat:
Wireshark als Open Source Defacto Standard weltweit Wireshark Downloads pro Monat: > Schwarm-Intelligenz
20
Statistiken Langzeit-Analysen Trendkurven Backbone viele Tracefiles

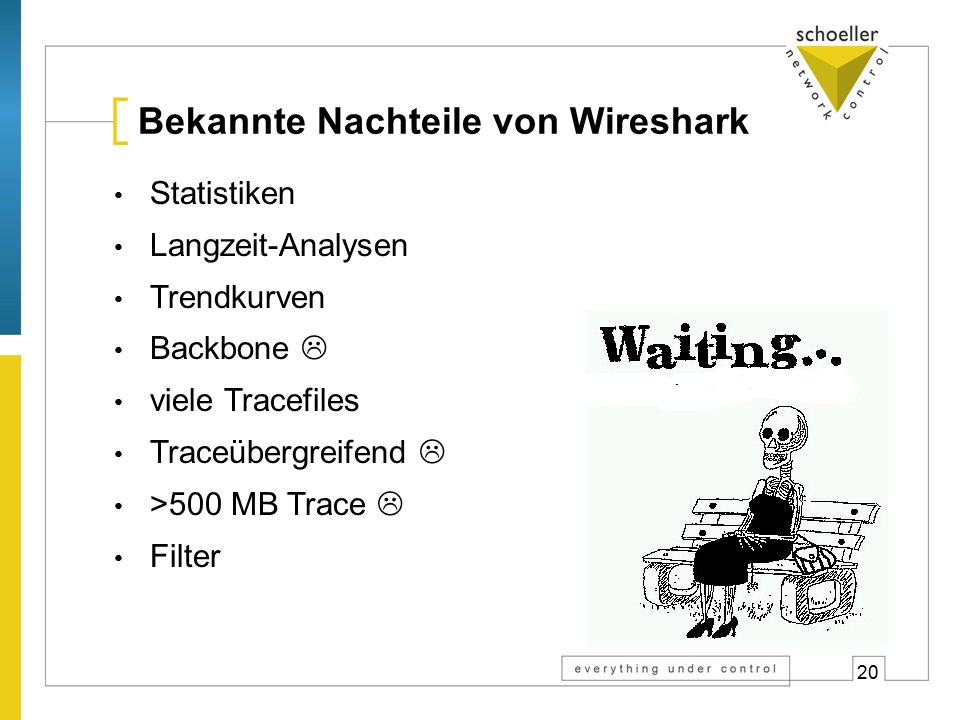

Bekannte Nachteile von Wireshark Statistiken Langzeit-Analysen Trendkurven Backbone viele Tracefiles Traceübergreifend >500 MB Trace Filter
21
Ziel der Entwicklungsarbeit:
Shark Appliance und Pilot Console Ziel der Entwicklungsarbeit: modernes Design aktuelle Problemstellungen hohe Performance Preis neue Dimensionen Analyse-Geschwindigkeit Preis/Leistungsverhältnis
22
vShark 50 Gig, 1TeraByte 2TB auf Basis VMware
Cascade Shark Appliance vShark 50 Gig, 1TeraByte 2TB auf Basis VMware Shark Appliance: 4, 8, 16, bis 32 TeraByte zusammenhängend Spezielle Network-Interfaces 2x GigE, 4x GigE oder 2 x 10GigE Stream to Disk bis zu 9 Gig/s Capture-Rate Online Daten-Indizierung Zeitgewinn
23
Ladezeit und Filterzeit indizierte Daten Langzeitanalysen „Views“
Cascade Pilot Console Auswertungstool mehrere Pilot Consolen auch Standard pcap files Ladezeit und Filterzeit indizierte Daten Langzeitanalysen „Views“ realtime & offline Reporting System Alarmierung
24
Zusammenfassung:
25
Von Wireshark zur Shark Appliance
26
Danke!
