RAM Random-Access-Memory Präsentation von Philipp Schneuwly

2 Charakteristik Wahlfrei
Bei grösseren Speichern über ein Wort (Zeichenkette) Unterscheidung zu Flash-Speichern RAM = RWRAM Quelle: Philipp Schneuwly

3 Speichermodul-Arten Flüchtiges RAM (volatiles RAM)
SRAM Statisches RAM DRAM Dynamisches RAM SDRAM Synchronous Dynamic RAM PSiRAM Pseudostatisches RAM (D)RDRAM (Direct) Rambus Dynamic RAM Nicht-Flüchtiges RAM (non-volatiles RAM, auch NVRAM) FRAM, FeRAM Ferroelektrisches RAM MRAM Magnetisches RAM (Racetrack-Speicher, Magnetblasenspeicher) PRAM, PCRAM Phasewechsel RAM RRAM, ReRAM Resitives RAM Volatile = benötigt mindestens Betriebsspannung Philipp Schneuwly

4 Synchronous Dynamic Random Access Memory
SDRAM Synchronous Dynamic Random Access Memory Quelle: Philipp Schneuwly

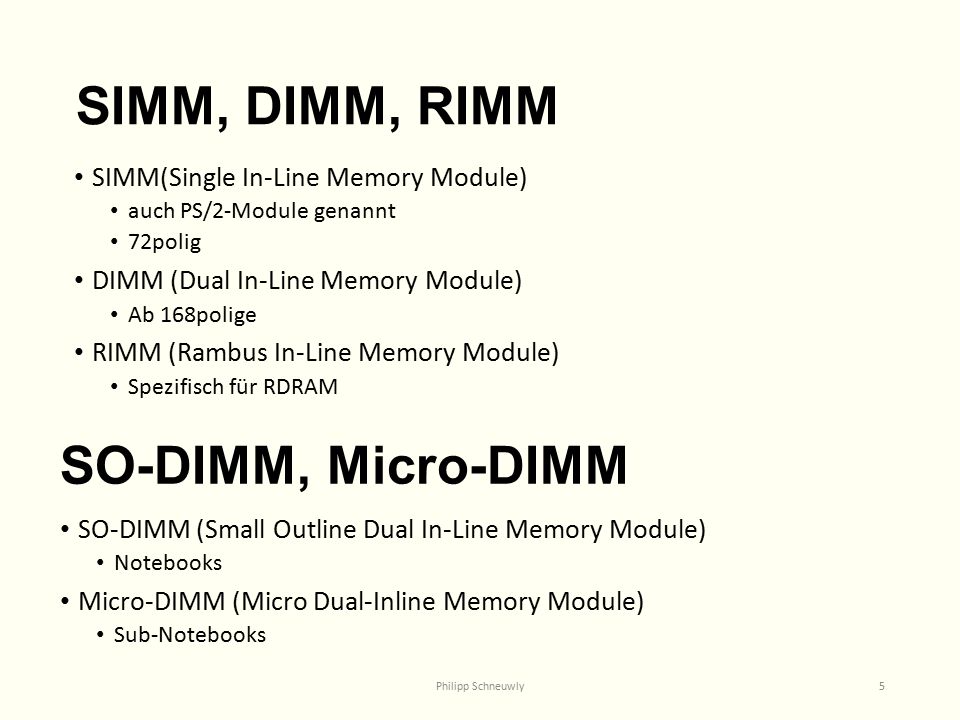

5 SIMM, DIMM, RIMM SO-DIMM, Micro-DIMM
SIMM(Single In-Line Memory Module) auch PS/2-Module genannt 72polig DIMM (Dual In-Line Memory Module) Ab 168polige RIMM (Rambus In-Line Memory Module) Spezifisch für RDRAM SO-DIMM, Micro-DIMM SO-DIMM (Small Outline Dual In-Line Memory Module) Notebooks Micro-DIMM (Micro Dual-Inline Memory Module) Sub-Notebooks Philipp Schneuwly

6 Buffered/unbuffered SDRAM
Registered SDRAM Register für Adress- und Steuerleitungen verringern die Last (Fan-Out) langsamer als unbuffered Module bei Servern verbreitete Technik Buffered/unbuffered SDRAM Fan-Out ist ein Mass für die Fähigkeit eines Logikgatterausganges. DIMM = Dual inline memory modul doppelte Treiberpuffer. bei Servern verbreitete Technik Philipp Schneuwly

7 ECC Error Checking and Correction / Fehlerkorrekturverfahren
1- und 2-Bit-Fehler % Hashwert Der Error-Correcting-Code Speicher (ECC-RAM) ist ein Speicher, der bestimmte Arten von internen Datenverfälschungen erkennt und korrigieren kann. ECC Speicher überprüft auch Daten im Speicher, die verfälscht sein könnten und verhindert Prozent der häufigsten Speicherfehler. Der Error Correction Code (ECC) ist eine Art Hashwert über die 64 Bits jeder Speicherzeile, in 8 weiteren Bits abgelegt (weshalb ECC-Speicher 72 Bits pro Zeile hat -- bei 32 Bit Speicherzeilen sind es 7 weitere Bits Philipp Schneuwly

8 Speichermodul Speicherchip Spannung Bustakt Bandbreite Kontakte/Pins
PC66 PC66 (SDR) 3,3 V 66 MHz SDR ~ 0,49 GByte/s 168 (SO: 144) PC100 PC100 (SDR) 100 MHz SDR 0,8 GByte/s PC133 / PC1066 PC133 (SDR) 133 MHz SDR 1,066 GByte/s PC150 PC150 (SDR) 150 MHz SDR - PC1600 / PC200 DDR200 (DDR) 2,5 V 100 MHz DDR 1,6 GByte/s 184 (SO: 200) PC2100 / PC266 DDR266 (DDR) 133 MHz DDR 2,1 GByte/s PC2700 / PC333 DDR333 (DDR) 166 MHz DDR 2,7 GByte/s PC3200 DDR400 (DDR) 2,6/2,9 V 200 MHz DDR 3,2 GByte/s PC2-3200 DDR2-400 1,8 V 240 (SO: 200) PC2-4200 DDR2-553 233 MHz DDR 4,2 GByte/s PC2-5300 DDR2-667 1,8/2,0 V 333 MHz DDR 5,3 GByte/s PC2-6400 DDR2-800 1,8/2,1 V 400 MHz DDR 6,400 GByte/s PC2-8500 DDR2-1066 533 MHz DDR 8,528 GByte/s PC3-6400 DDR3-800 1,5 V (1,35 V) PC3-8500 DDR3-1066 533 MHZ DDR PC DDR3-1333 666 MHz DDR 10,667 GByte/s PC DDR3-1600 1,5 V 800 MHz DDR 12,800 GByte/s PC DDR3-1866 933 MHz DDR 14,933 GByte/s PC DDR3-2133 1066 MHz DDR 17,066 GByte/s PC DDR4-1600 1,2 V 12,8 GByte/s 284 (SO: 256) PC DDR4-1866 17,0 GByte/s PC DDR4-2133 21,3 GByte/s PC DDR4-2400 1200 MHz DDR 25,6 GByte/s Philipp Schneuwly

9 Philipp Schneuwly

10 RAM Bezeichnung Kingston = Hersteller 4GB = Kapazität
DDR3 = Double Data Rate Version 3 1333MHz = Taktrate des Buses, entspricht 666MHZ PC3 = DDR3-SDRAM 10600 = Bezeichnung Modul(Übertragung 10667MByte/s) 240pin = Anzahl PIN für den Anschluss am Mainboard 2Rx8 = DualRank mit 8 bit pro Chip Philipp Schneuwly

11 Danke für ihre Aufmerksamkeit.
Fragen??? Philipp Schneuwly
