1 Tracking Downconverter™ (TDC)
Die Verstärkertechnologie für höhere Effizienz IAD GmbH Michael Sombetzki

2 Konventionelle Verstärker
Konstante Spannungsversorgung Ineffizienz = Hitze HEAT!!! So let’s look at how a conventional Class A/B amplifier works Conventional Power Supply IAD GmbH Michael Sombetzki

3 Tracking Downconverter™
Vorteile: Class-D efficiency Class A/B sound Klingt besser, hat mehr Kraft in den tiefsten Lagen Hohe Stromreserven = hohe Leistungsfähigkeit Nur geringe Erwärmung Patented Tracking Downconverter™ IAD GmbH Michael Sombetzki

4 Konventionelle Verstärker
Nehmen wir an, wir brauchen ein 30V hohes Ausgangssignal am Lautsprecher Konventionelle Verstärker arbeiten so: Wir erinnern, die Netzteilspannung beträgt 90V; der Strombedarf soll 10 A sein Das bedeutet 90V - 30V = 60V bei 10A = 600W 600W gehen an den Endtransistoren in Form von Wärme verloren Feeling HOT, HOT, HOT! This explains why many amps and receivers get very hot, even when driven at very low levels. IAD GmbH Michael Sombetzki

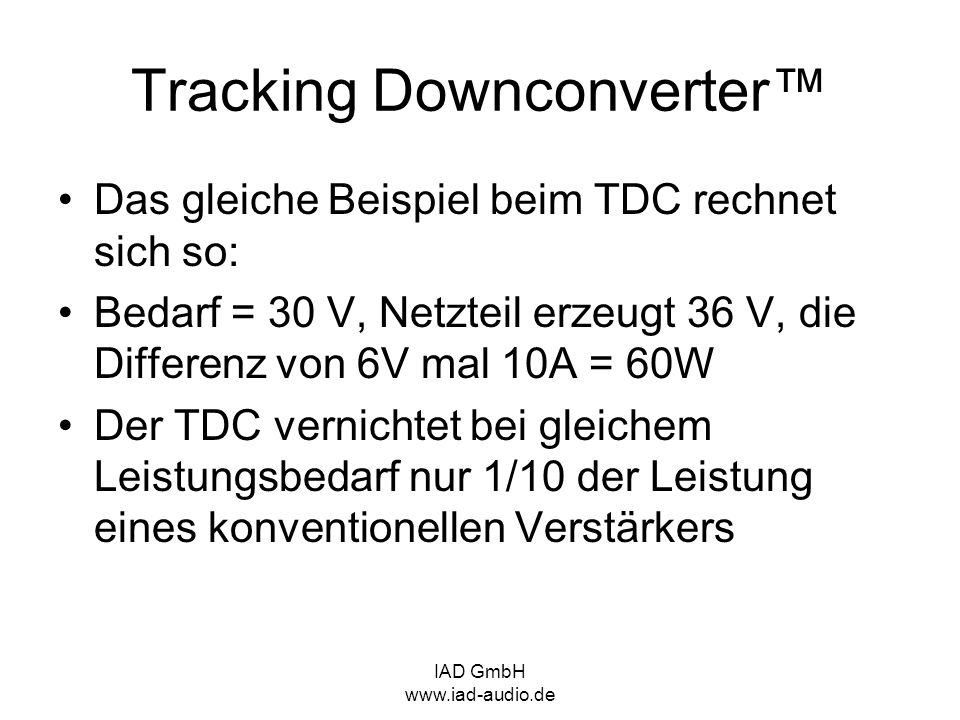

5 Tracking Downconverter™
Das gleiche Beispiel beim TDC rechnet sich so: Bedarf = 30 V, Netzteil erzeugt 36 V, die Differenz von 6V mal 10A = 60W Der TDC vernichtet bei gleichem Leistungsbedarf nur 1/10 der Leistung eines konventionellen Verstärkers IAD GmbH Michael Sombetzki

6 IAD GmbH www.iad-audio.de
“TDC” Besonderheiten Die Ausgangsstufe liefert volle 20 A Eignet sich gut für niedrige LS-Impedanzen Echte Leistungsverdoppelung bei halber LS-Impedanz Wirkungsgrad liegt bei etwa 90% Keine großen Kühlkörper erforderlich Sehr große Frequenzbandbreite 20 amps because we keep the required voltage as low as required (not 90V) IAD GmbH Michael Sombetzki

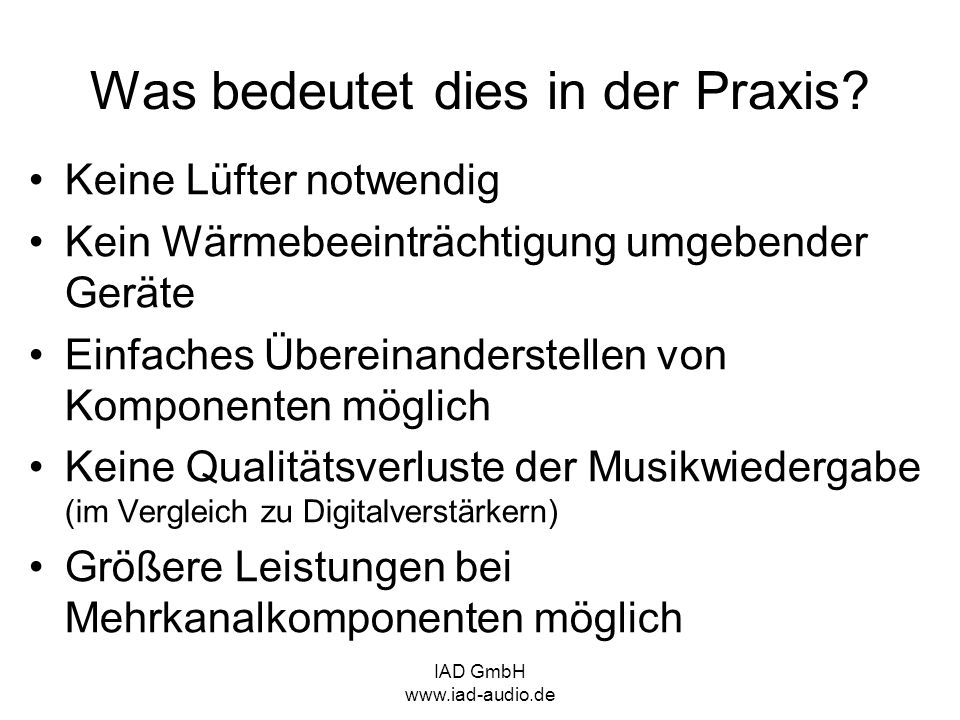

7 Was bedeutet dies in der Praxis?
Keine Lüfter notwendig Kein Wärmebeeinträchtigung umgebender Geräte Einfaches Übereinanderstellen von Komponenten möglich Keine Qualitätsverluste der Musikwiedergabe (im Vergleich zu Digitalverstärkern) Größere Leistungen bei Mehrkanalkomponenten möglich Notice CI bent… Sunfire IS paying attention to this market IAD GmbH Michael Sombetzki

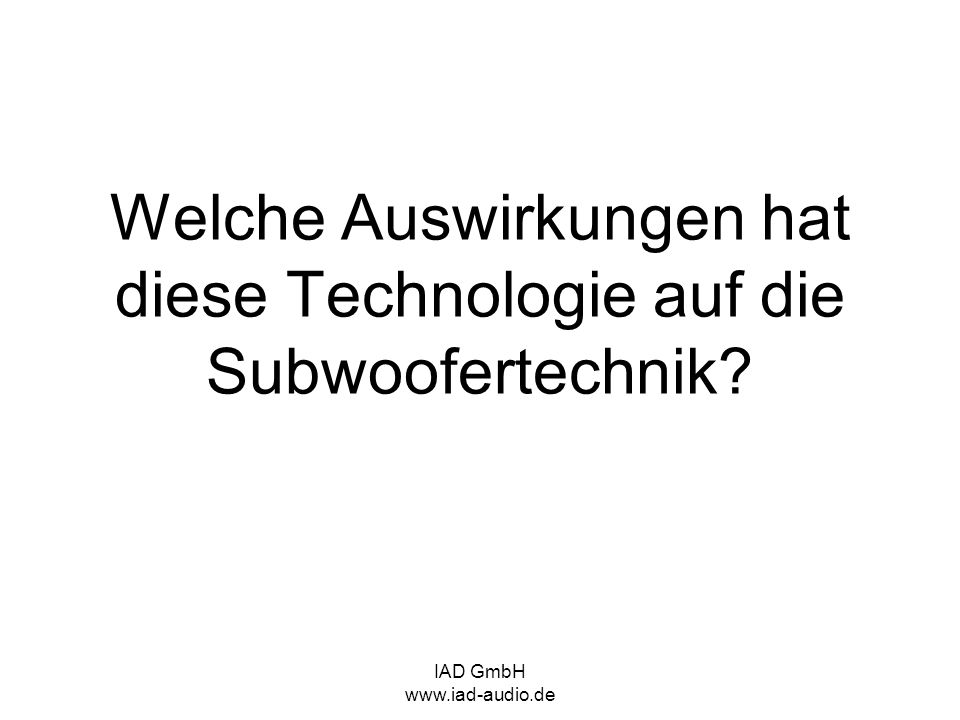

8 Welche Auswirkungen hat diese Technologie auf die Subwoofertechnik?
Notice CI bent… Sunfire IS paying attention to this market IAD GmbH Michael Sombetzki

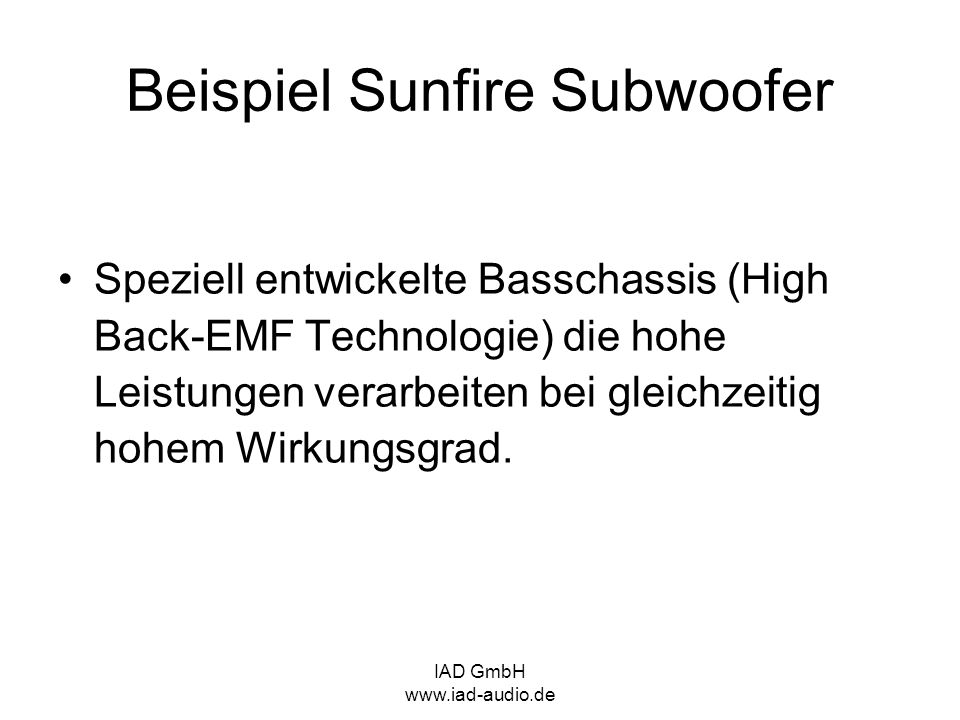

9 Beispiel Sunfire Subwoofer
Speziell entwickelte Basschassis (High Back-EMF Technologie) die hohe Leistungen verarbeiten bei gleichzeitig hohem Wirkungsgrad. IAD GmbH Michael Sombetzki

10 IAD GmbH www.iad-audio.de
Sunfire’s Magic Um eine hohe Antriebskraft zu gewinnen, wurden die Basschassis auf diese Eigenschaften hin entwickelt: Long throw (großer Hub) Special voice coil (verlängerte Schwingspule “ℓ”) Überdimensionierter Magnet (high “B”) Hohe Leistungsabgabe (bei moderatem Schwingspulenstrom) Mit anderen Worten: LOW current but HIGH Bℓ IAD GmbH Michael Sombetzki

11 Welche Vorteile ergeben sich?
LITTLE Gut zu verstecken LOW Ultratiefe Frequenzen, ideal für Heimkino LOUD Hohe Dynamik IAD GmbH Michael Sombetzki

12 IAD GmbH www.iad-audio.de
Vielen Dank! IAD GmbH Michael Sombetzki
