Farbveränderliche LED-Leuchten für die Allgemeinbeleuchtung
OptoNet Workshop, Jena Intelligente LED-Beleuchtungssysteme Farbveränderliche LED-Leuchten für die Allgemeinbeleuchtung
1
Anwendung Wirkung, Möglichkeiten Anforderung an die Leuchte

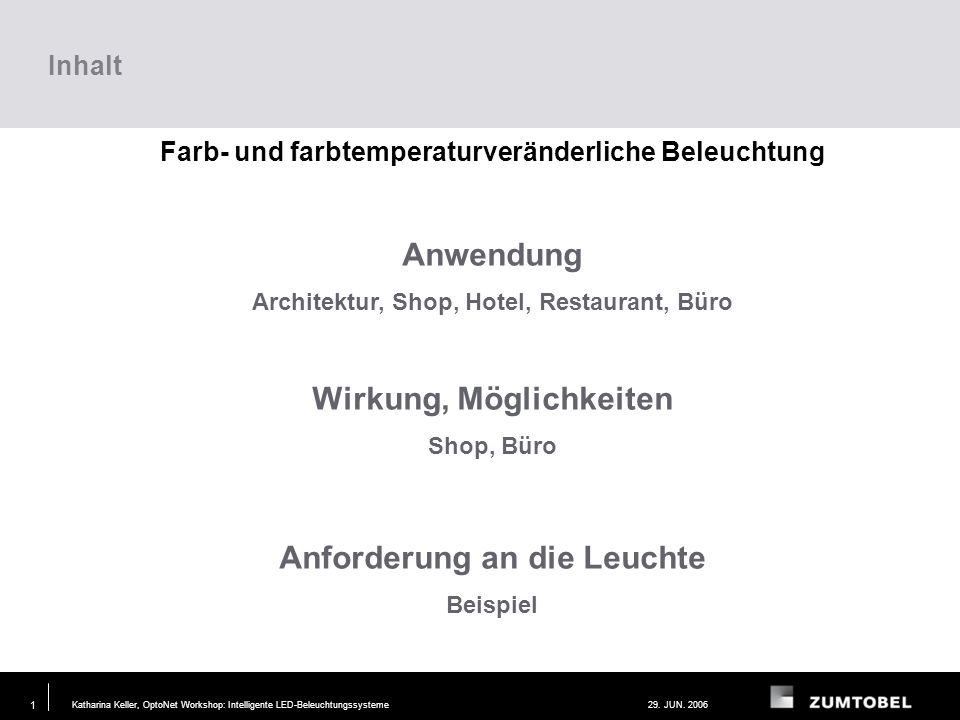

Inhalt Farb- und farbtemperaturveränderliche Beleuchtung Anwendung Architektur, Shop, Hotel, Restaurant, Büro Wirkung, Möglichkeiten Shop, Büro Anforderung an die Leuchte Beispiel
2
Architektur James Turell Lighting task Requirements Layout Test
Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
3
Architektur James Turell Lighting task Requirements Layout Test
Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
4
Architektur James Turell Lighting task Requirements Layout Test
Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
5
Architektur James Turell Lighting task Requirements Layout Test
Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
6
Architektur Projects Austria Island on the Mur | Graz Lighting task
Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
7
Architektur Projects Switzerland Cultural and Congress Centre | Lucerne Lighting task Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
8
Architektur Projects Germany Planet m | Hannover expo 2000
Lighting task Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
9
Architektur Krankenhaus, Apolda
10
Shop Projects France Escada Megastores | Paris Lighting task
Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
11
Shop Projects Italy Swatch | Milan Lighting task Requirements Layout
Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
12
Shop Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
13
Shop Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
14
Shop Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
15
Shop Lebensmittel
16
Shop HiFi
17
Shop Showcase Porsche Store
18
Hotel
19
Hotel Projects Germany Side Hotel | Hamburg Lighting task Requirements
Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
20
Hotel Projects Switzerland Riders Palace | Laax Lighting task
Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
21
Hotel sunrise Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
22
Hotel Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
23
Hotel Lighting task Requirements Layout Test Modelling
Intensity distrib... Illuminance dist... Photometric val... Photometric de...
24
Restaurant Max Cafe, Luino (Varese)
25
Restaurant Max Cafe, Luino (Varese)
26
Restaurant Projects Germany Lindenlife | Berlin Lighting task
Requirements Layout Test Modelling Intensity distrib... Illuminance dist... Photometric val... Photometric de...
27
Tageslicht
28
Büro Tageslicht angepasst
29
Büro
30
Büro
31
Büro
32
Büro
33
Büro
39
Wirkung von Licht sehen biologisch emotional kognitiv
40
Kognitive Wirkung Sehen und Wahrnehmen
unterstützen Beleuchtungsstärke Blendung begrenzen Wahrnehmung unterstützen Kontraste Schattigkeit Lichtrichtung Farbwiedergabe
41
Emotionale Wirkung Sehen und Empfinden
Empfindung unterstützen Leuchtdichte-verhältnisse Farbtemperatur Lichtschwerpunkt Farben Dynamik
42
Biologische Wirkung Direkte Nervenbahnen vom Auge
zum vegetativen Nervensystem (biologische Wirkung) Steuerung vegetativer Funktionen z.B. Hormonproduktion Melatonin (circadianer Rhythmus) Serotonin (Depression) Rückenmark Epiphyse Sehzentrum SCN Ganglion cervicale superius Ca. 1% der Ganglion Zellen fungieren als „dritter Rezeptor“ Serotonin ist ein „Vorprodukt“ des Melatonin, dies wird aus Tryptophan aufgebaut (Aminosäure). Die Konversion von Seratonin in Melatonin findet vornehmlich während der Nacht statt. Viel Melatonin Müdigkeit Schlaf
43
Biologische Wirkung dritte Rezeptor
Stäbchen Zapfen 3. Rezeptor
44
Biologische Wirkung circardianer Rhythmus
Circadiane Wirkungskurve, je nach Quelle peak bei 454nm – 464nm Rubrik
45
Möglichkeiten Positiver Einfluss
Wie können Lichtszenarien gestaltet werden um das wohlbefinden zu unterstützen? ü o Kognitive Wirkung Emotionale Wirkung Biologische Wirkung Circadiane Wirkungskurve, je nach Quelle peak bei 454nm – 464nm Rubrik
46
Emotionale Wirkung Emotionale Bewertung
glücklich erstaunt zufrieden +P-A-D wütend misstrauisch verächtlich traurig +P+A+D +P+A-D +P-A+D umsorgt -P+A+D -P+A-D -P-A+D -P-A-D +D -D +A +P -A -P Alle Emotionen können auf eine Mischung von drei Komponenten zurückgeführt werden: Freude (Pleasure) Aktivierung (Arousal) Überlegenheit (Dominance) Aus: Die psychologische Wirkung veränderlicher Kunstlichtsituationen auf den Menschen. Dr. S. Fleischer
47
Möglichkeiten Emotionale Bewertung
Arousal Erhöhen der Beleuchtungsstärke Erhöhen des Direktanteils Einsatz der LichtfarbeTageslichtweiss Pleasure Erhöhen des Indirektanteils Einsatz der Lichtfarbe Warmweiss im Indirektanteil Dominance Unterlegen: Niedrige Beleuchtungsstärken, hoher Direktanteil Gefühl der Überlegenheit/ Sicherheit durch helle Wände Aktivierung 10 20 30 40 50 60 70 80 90 100 200 250 300 350 400 450 500 550 600 Indirektanteil [%] E [lx] zunehmend abnehmend Aus: Die psychologische Wirkung veränderlicher Kunstlichtsituationen auf den Menschen. Dr. S. Fleischer
48
Möglichkeiten Büro 300 lx 500 lx
Aus: Die psychologische Wirkung veränderlicher Kunstlichtsituationen auf den Menschen. Dr. S. Fleischer
49
Jahreszeit, Tageszeit, Wetter
Möglichkeiten Büro Dynamik! Lichtszenarien in Abstimmung mit: Jahreszeit, Tageszeit, Wetter Tätigkeit Individuelle Befindlichkeit Jahreszeit Spektrum!! Aus: Die psychologische Wirkung veränderlicher Kunstlichtsituationen auf den Menschen. Dr. S. Fleischer
50
Möglichkeiten Shop Markenimage transportieren Corporate Identity Farbe
Strukturierung verschiedene Farben für verschiedene Warengruppen Image der Produkte betonen, z.B. High Tech Bläulichem Weiß Animation Wechselnde Farbeffekte aktivieren Eyecatcher Vitrinen in verschiedene Farbstimmungen tauchen Saisonale Anpassung (Wintermode, Sommermode ) Spektrum der Jahreszeit anpassen Waren attraktiver erscheinen lassen warme Farbtemperaturen für Backwaren, kühlere Farbtemperaturen für Fisch
51
Möglichkeiten für LED-Leuchten ?
Fazit Anwendung: Der Einsatz von farbigem, farbveränderlichem und farbtemperaturveränderlichem Licht ist bereits heute und wird in Zukunft verstärkt ein wesentliches Element in der Lichtplanung sein. Die LED als Leuchtmittel wird zunehmend (entlang einer Kostenroadmap) in dieses Segment vordringen aufgrund von Formfaktor, Flexibilität UV, IR Effizienz, (Kosten) Zuverlässigkeit
52
Anforderung an die Leuchte: Lichtquelle
Auswahl geeigneter Farbkombination Optimum bzgl. Farbraum, Farbtemperaturraum Farbwiedergabe Effizienz Lebensdauer Spektrum abstimmen auf Anwendung Anordnung Kontaktierung
53
Anforderung an die Leuchte: Optik
Beispiele: Wellenlängenabhängigkeit
54
Anforderung an die Leuchte: Optik
Beispiele: Schichten, laterale Anordnung, Backlights
55
Anforderung an die Leuchte: Optik
Beispiele: Mischstäbe, voll und hohl
56
Anforderung an die Leuchte: Optik
Beispiele: Linsenarrays IOF
57
Anforderung an die Leuchte: Optik
Beispiele: Dynamisch
58
Anforderung an die Leuchte: Optik
Konstanter Farbort bzgl. Lichtrichtung Konstanter Farbort bzgl Ort in der Lichtaustrittsfläche Keine Farberscheinungen verursacht durch Beugungs- oder Brechungserscheinungen Kompakte Bauform Hohe Effizienz des gesamten optischen Systems Kostengünstig herstellbar, kleine Stückzahlen
59
Anforderung an die Leuchte: Steuerung
Toleranz bzgl. Wellenlängenabweichungen Farbortkonstanz (Thermik, Alterung, Dimmverhalten) Farbkurven Farbwiedergabe Effizienz Definition von „gleicher“ Farbe Mac Adams 5 Ellipsen Norm, 2 Ellipsen Liefercharge, LED ca. 4 Ellipsen Abweichung x,y < (Philips) Schubert
60
Anforderung an die Leuchte: Gehäuse
Kompakte Bauform Thermisches Konzept für verschiedene Ein- und Anbaupositionen Hochwertige Materialien Präzise Fertigung der lichtlenkenden Elemente Präzise Positionierung der lichtlenkenden Elemente Schnelle und einfache Montage
61
Vergleich: diffuse Deckenleuchte - FL
Bestückung T16: 4*14W Leistung [W] 56 Lichtstrom [lm] 4800 Leuchtenwirkungsgrad [%] 60 Leuchtenlichtstrom [lm] 2850 Gesamteffizienz [lm/W] 50 Größe [mm] 600 x 600 Effizienz [lm/W] Leuchtstofflampen mit gesättigten Farben: B=7 G=7 R=28
62
Farbtemperatur-veränderlich
Vergleich: diffuse Deckenleuchte - LED Bestückung W: G: R: 41 Leistung [W] 49 Lichtstrom [lm] 3800 Leuchtenwirkungsgrad [%] 75 Leuchtenlichtstrom [lm] 2850 Gesamteffizienz [lm/W] 58 Größe [mm] 600 x 600 USP Farbtemperatur-veränderlich Gesamteffizienz ohne EVG 90,55.90 Effizienz hinterlegt Temp Ra größer 80 6700K, 617nm, 530nm 3200K – 6500K Nie mehr als 45W in Betrieb Optisch nicht optimiert
63
Vergleich Strahler - Halogen
Bestückung QR W Leistung [W] 100 Lichtstrom [lm] 1700 Leuchtenwirkungsgrad [%] Leuchtenlichtstrom [lm] Gesamteffizienz [lm/W] 17 Größe [mm] D= 112mm
64
Vergleich Strahler - LED
Bestückung G:18 B:11 R:21 Leistung [W] 55 Lichtstrom [lm] 2400 Leuchtenwirkungsgrad [%] 70 Leuchtenlichtstrom [lm] 1700 Gesamteffizienz [lm/W] 44 Größe [mm] D= 100mm USP Farbveränderlich Gesamteffizienz ohne EVG 90,29,55 Effizienz hinterlegt Temperatur 3W (mit geringerer Effizienz)R, G,B, 1.2W Ra größer 85 G_540, 617nm, 460nm 3200K – 6500K Nie mehr als 45W in Betrieb
65
Vielen Dank für ihre Aufmerksamkeit !
Licht Lampe Umfeld Mensch Normen Bau Active Light Bus Nutzer- interface Zusatz- funk- tionen Gehäuse Licht- ver- teilung Ent- ladungs- lampe LED Glüh- EVG Zünd- gerät Trafo Biologie Physio- logie Medizin Psycho- logie Ergonomie Arbeits- organ. Bau- technik Archi- tektur Akustik Maschi- nenbau Klima Material Optik Licht- technik Plasma- physik Ionenphysik Festkörper- physik Halbleiter- Infor- matik Kommuni- kations- Elektro- Elek- tronik Software- Ent wicklung Analog- Digital- Farb- metrik Betriebs- Manage- ment Leuchte Faccettenreichtum erhöht sich sogar noch bei der Beschäftigung mit LED Beleuchtung! Vielen Dank für ihre Aufmerksamkeit !
