1 ALKIS® Das Amtliche Liegenschaftskataster-Informationssystem in Brandenburg
Andrea Langer Landesvermessung und Geobasisinformation Brandenburg Dezernat „Strategische Projekte“ ALKIS-Einführung, Technische Stellen ALB/ALK/ANS

2 ALKIS® - Amtliches Liegenschaftskataster-Informationssystem
Nachweise des Liegenschaftskatasters aktuell: Automatisierte Liegenschaftskarte (ALK)  graphische Form Automatisierten Liegenschaftsbuch (ALB)  beschreibende Daten Konzepte der Datenführung aus den 1970er Jahren herkömmliche Verfahren weisen Mängel auf Daten doppelt erfasst und vorgehalten Mehrarbeit inkonsistente Daten Überprüfung und Überarbeitung der bisherigen Modelle und Verfahren ganzheitliche Modellierung aller amtlichen Daten des Vermessungswesens

3 Zeitplan Einführung ALKIS®
2008 2009 2010 Beschaffung Migration EQK, DHK Softwaretest  Produktionssystem Migration  Produktionssystem ALKIS® ALKIS®-Vormigration Probemigration Migration ALKIS®-Testdaten Produktion ALKIS®

4 ALKIS® – Migration 2008 2009 2010 Probemigration Fortführung: ALK/ALB
Datenabgabe: EDBS/BZSN; WLDGE NAS Aktualitätsstichtag ALB/ALK

5 Durchführung ALKIS®- Probemigration
Probemigration erfolgt durch die KVÄ Migrationssoftware zentral über Terminalservertechnologie kreisweise Migration des ALB Gemarkungsweise Migration der ALK-Punkt- und Grundrissdaten Prüfung der Migrationsergebnisse Fehlerbereinigung in den Altdatenbeständen migrationsfähige Gemarkungen werden an die LGB gemeldet  Ersteinrichtung in die zentrale ALKIS-DHK Vorgehensweise bei Software-Update erneute Probemigration fehlerhafter Gemarkungen keine erneute Probemigration der fehlerfreien Gemarkungen erforderlich

6 Stand ALKIS®- Probemigration 19.11.2009
Gemarkungen insgesamt: 2369 Meldung an LGB nach erfolgreicher Probemigration: 1202 (50,7%) Davon: Ersteinrichtung in ALKIS-DHK erfolgreich: 1131 (94,1%) Ersteinrichtung in ALKIS-DHK fehlerhaft: 71 (5,9%)

7 Was ist im nächsten Jahr zu tun?
2011 2009 2010 Schulungskomplex ALKIS Konfiguration/Anpassung EQK/DHK Produktivtest KVÄ Aufbau Produktionssystem ALKIS® im ZIT/LGB Probemigration Migration Lieferung EQK-Fachschale BB Version 1.0 Produktion ALKIS®

8 ALKIS® - Besonderheiten Brandenburg
UUID - Universell Unique Identifikator Präfix ALKIS Brandenburg „DEBBALXX “ XX - KVA-Kennziffer Keine anwenderdefinierte Themenbildung Automatische Bereinigung der Splittpunkte bei der Migration bei der Geometrie der Flurstücke und Gebäude Berücksichtigung von Minimalflächen bei der Ausgabe notwendig (Grenzwert ?) 3D Informationen aus der Gebäudeverschneidung mit ATKIS Verknüpfung zum Gebäude über die Attributart SonstigeEigenschaften (SOE)  Gebäudekennzeichen Angaben zum Gebäude in BB (GDB)

9 Stand ALKIS-Revisionsanträge BB
Revisionsantrag 1694 „AA_Anteil“ (frühestens GID 6.1) Konsistenzbedingung in der Objektart Buchungsstelle ändern in: „Die Buchungsarten mit Wertearten 1101, 1102, 1401 bis 1403, 2201 bis 2205 und 2401 bis 2404 können nur auf einem Fiktiven Blatt vorkommen. Die Attributart 'Anteil' ist optional zu belegen, sofern konkrete und in sich schlüssige Angaben hierzu vorliegen“. AX_Grabloch der Bodenschätzung (frühestens GID 7.0) „erweiterte“ Informationen zur Bodenschätzung Daher im Rahmen der Migration Ablage der Objektnamen der Schätzungsflächen als FDA (AA „zeigtAufExternes“)

10 Revisionsantrag Hessen: Homogenisierung
Beispiel: Dokumentation von Hausanschlüssen

11 Revisionsantrag Hessen: Homogenisierung

12 Revisionsantrag Hessen: Homogenisierung
Die Objekte „AX_Homogenisierungsgebiet" und „AX_Klaffen" sollen dauerhaft im Datenbestand geführt werden dauerhafte Dokumentation der rein geometrischen Veränderung von Objekten Weitergabe der Ergebnis-/Fortführungsdaten an Kunden über das NBA-Verfahren mit dem Ziel: Geofachdaten zu homogenisieren Angabe von Hinweisen und Zusatzinformationen, die sonst nicht Bestandteil des NBA-Verfahrens sind, wie: Art der Klaffungsbeseitigung Status Datum

13 ALKIS®-Testdaten Brandenburg
Bereitstellung neuer, verbesserter Testdaten: Bestandsdatenauszug NBA-Verfahren  in 12/2009

14 Vielen Dank!

15 Revisionsantrag Hessen - Homogenisierung
Das Objekt „AX_Homogenisierungsgebiet" beschreibt die Fläche des Homogenisierungsgebietes. Modellierungsvorschlag: AX_Homogenisierungsgebiet abgeleitet aus: AA_Flächenobjekt - Flächen mit Überlagerung sind möglich Definition: Bezeichnet das Gebiet auf die sich das Homogenisierungsergebnis bezieht Attributarten: Name [0:1] - CharacterString Beschreibung [0:1] - CharacterString Ausdehnung [1] - GM_Envelope (Minimale Bounding Box um das AX_Homogenisierungsgebiet) Datumsangabe der Homogenisierung [0:1] - (DATE, TIME) Art der Homogenierung – Werteliste (hier ein Auszug) 1000 = Koordinatenaustausch 2000 = Restklaffenbeseitigung – Abstandsgewichte 1/s 2100 = Restklaffenbeseitigung – Abstandsgewichte 1/s² 3000 = Restklaffenbeseitigung - Multiquadratisch… Ausführende Stelle - (AX_Dienststelle) Bemerkung [0:1] - CharacterString Status [0:1] – Werteliste (hier ein Auszug) 1000 = geplant 2000 = sammeln 3000 = abgeschlossen Relationsart: hat AX_Klaffen [0 : *]

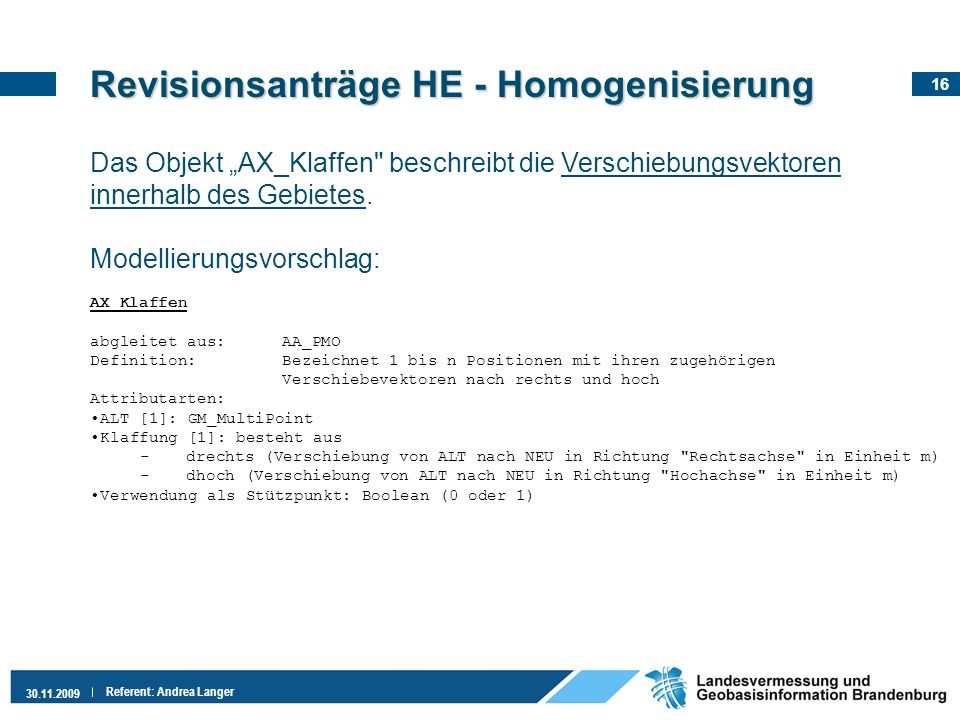

16 Revisionsanträge HE - Homogenisierung
Das Objekt „AX_Klaffen" beschreibt die Verschiebungsvektoren innerhalb des Gebietes. Modellierungsvorschlag: AX_Klaffen abgleitet aus: AA_PMO Definition: Bezeichnet 1 bis n Positionen mit ihren zugehörigen Verschiebevektoren nach rechts und hoch Attributarten: ALT [1]: GM_MultiPoint Klaffung [1]: besteht aus drechts (Verschiebung von ALT nach NEU in Richtung "Rechtsachse" in Einheit m) dhoch (Verschiebung von ALT nach NEU in Richtung "Hochachse" in Einheit m) Verwendung als Stützpunkt: Boolean (0 oder 1)

17 Themenbildung in ALKIS®
Festlegung in BB  keine anwenderdefinierten Themen keine Identität zwischen Flurstücksgrenze/Gebäudelinie/ Tatsächlicher Nutzung/Bodenschätzung Themen regeln die Verwendung derselben Geometrien zur Beschreibung des Raumbezugs eines Fachobjekts. Die gemeinsame Nutzung von Geometrie ist immer nur innerhalb einer Modellart möglich.

18 3D Informationen aus der Gebäudeverschneidung mit ATKIS
Attribute am Gebäude (8) Höchster Punkt – Dachfirst (X,Y,Z) Traufhöhe (Z) Bodenpunkt – Fußbodenoberkante (X,Y,Z) Dachform

19 3D Informationen aus der Gebäudeverschneidung mit ATKIS
Auszug: VALK-Richtlinien, Folie 11 „Gebäude“

20 3D Informationen Gebäude in ALKIS®
AX_Gebaeude REO Attribut „dachform“  Dachform (DFORM) AX_BesondererGebaeudepunkt ZUSO (Dachfirst) Attribut „art“ = 1100  First AX_PunktortAU  Lage (X,Y) (DFIRW, DFIHW) AX_PunktortAU  Höhe (Z) (DFIHO ≠ 0) AX_BesondererGebaeudepunkt ZUSO (Traufe) Attribut „art“ = 1200  Traufe AX_PunktortAU  Lage des Dachfirst in ALK (X,Y) oder Obj.-koord. des HA (DFIRW, DFIHW) AX_PunktortAU  Höhe (Z) (TRAUH ≠ 0) AX_BesondererGebaeudepunkt ZUSO (Fußbodenoberkante) Attribut „art“ = 2100  Eingang (Erdgeschossfußbodenhöhe) AX_PunktortAU  Lage (X,Y) (FOKRW, FOKHW) AX_PunktortAU  Höhe (Z) (FOKHO ≠ 0)

21 Erweiterte Informationen zur Bodenschätzung
Objektnamen der Schätzungsfläche - Hauptfläche T01________ T01________ Objektname des nicht bestimmenden Grabloches T01________00500 Objektname des bestimmenden Grabloches T01________01200 Objektnamen der Schätzungsfläche - Sonderfläche T01________ T01________

22 Erweiterte Informationen zur Bodenschätzung
AX_Bodenschaetzung (Rev.-Antrag 1734) Attributart „kennziffer“ vom Datentyp „AX_KennzifferBodenschaetzung“ <<Feature>> AX_Bodenschaetzung kulturart: AX_Kulturart_Bodenschaetzung bodenart: AX_Bodenart_Bodenschaetzung zustandsstufeOderBodenstufe[0..1]: AX_ZustandsstufeOderBodenstufe_Bodenschaetzung entstehungsartOderKlimastufeWasserverhaeltnisse[0..*]:AX_EntstehungsartOderKlimastufeWasserverhaeltnisse_Bodenschaetzung bodenzahlOderGruenlandgrundzahl[0..1]: CharacterString ackerOderGruenlandzahl[0..1]: CharacterString sonstigeAngaben[0..*]: AX_SonstigeAngaben_Bodenschaetzung jahreszahl[0..1]: Integer kennziffer[0..*]: AX_KennzifferBodenschaetzung qualitaetsangaben[0..1]: AX_DQMitDatenerhebung <<DataType>> AX_KennzifferBodenschaetzung land: CharacterString gemarkungsnummer: CharacterString nummerDesGrablochs: CharacterString nummerDerSchaetzungsflaeche: CharacterString

23 Angaben zum Gebäude in BB (GDB)
AX_Gebaeude AX_BesondererGebaeudepunkt AX_Bauteil Bildung während der Migration, bauart: Tiefgarage Durchfahrt (im Gebäude/an überbauter Verkehrsstraße) Schornstein im Gebäude zusätzl. Erfassung in ALKIS, bauart: Keller Turm im Gebäude keine „ausgestaltenden Elemente“ wie AX_BesondereGebaeudelinie AX_Firstlinie AX_NutzungGebaeude

24 Migration der Geschossangaben

25 Darstellung AX_BesondererGebaeudepunkt
