1 Das Terminalserver-System NetMan for Schools
für die drei kaufmännischen Berufskollegs in Dortmund

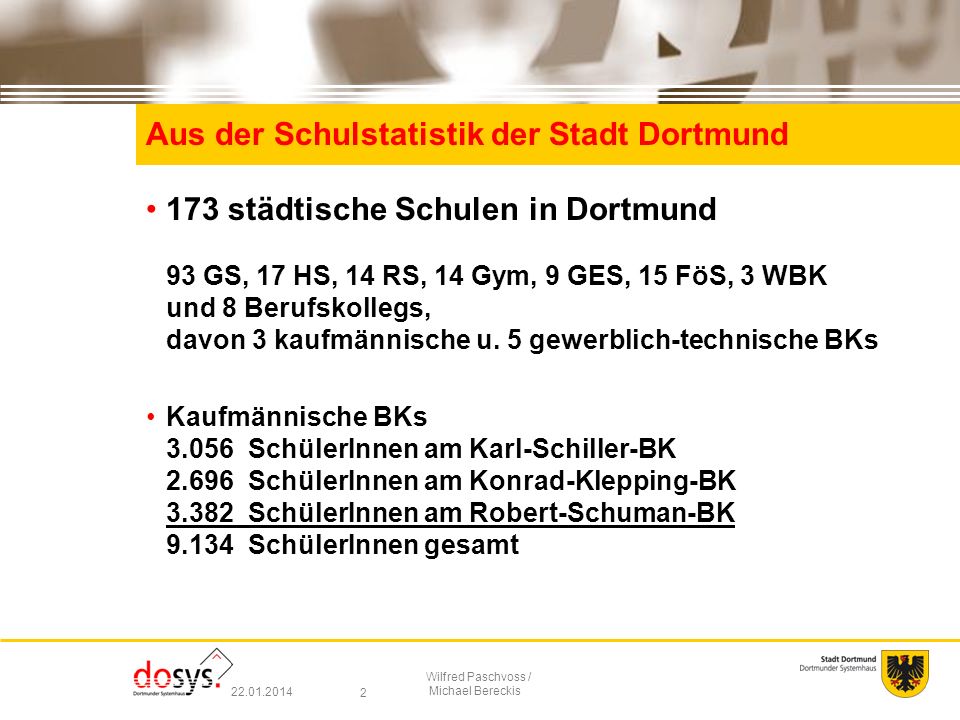

2 Aus der Schulstatistik der Stadt Dortmund
173 städtische Schulen in Dortmund 93 GS, 17 HS, 14 RS, 14 Gym, 9 GES, 15 FöS, 3 WBK und 8 Berufskollegs, davon 3 kaufmännische u. 5 gewerblich-technische BKs Kaufmännische BKs SchülerInnen am Karl-Schiller-BK SchülerInnen am Konrad-Klepping-BK SchülerInnen am Robert-Schuman-BK SchülerInnen gesamt

3 Medienentwicklungsplanung der Stadt Dortmund
MEP 1, Laufzeit 2003 – 2008/2009 MEP ruht auf 3 Säulen: - Medienkonzepte der Schulen - Ausstattung und Infrastruktur - Wartung und Support Fortschreibung MEP 2, Laufzeit 2010 – Im Gegensatz zu MEP 1 sollen jetzt die Berufskollegs berücksichtigt werden

4 NetMan for Schools (H+H Software GmbH)
„Elektronisches Klassenzimmer“ als Terminal-Server-Lösung Hohe Verbreitung in kaufmännischen BK (hier Marktführer) In Robert-Schuman-Berufkolleg schon mehrere Jahre erfolgreich im Einsatz Terminal-Server-Lösung für die kaufmännischen BKs wird von Dr. Garbe empfohlen von allen drei BK in Dortmund gewünscht, daher hohe Akzeptanz

5 Leistungsmerkmale NetMan for Schools 1
EDV-gestützter Unterricht (pädagogische Oberfläche) Spiegelung Schwarzschaltung Internetsteuerung Klassenarbeiten Arbeits- und Projektgruppen Steuerung von lokalen Laufwerken Login / Logout

6 Leistungsmerkmale NetMan for Schools 2
Verwaltung und Administration zentrale Installation und Verteilung von Anwendungen Nutzungsstatistiken Benutzerverwaltung inkl. Schülerselbstregistrierung zentrale Verwaltung von Zugriffsrechten und Lizenzen vereinfachtes Management von MS Windows 2000/2003 Server basierten Netzwerken

7 Organisation des IT-Betrieb für NetMan
H+H Software GmbH: Regelmäßige Überwachung der Server per Fernwartung Unterstützung bei Installation neuer Anwendungen Garantieabwicklungen der betroffenen Hardware NetMan-Team besteht aus: je 2 IT-Lehrer pro BK Aufgaben Gegenseitige Unterstützung bei fachtechnischen Problemlösungen Formulierung gemeinsamer Änderungswünsche und Dienstleistungen Notfallvertretung dosys. Störungsmanagement Vertragsabwicklung mit H+H Software GmbH Netzbetrieb

8 Ausgangslage Insgesamt kommen ca Thin Clients an folgenden Standorten zum Einsatz: Brügmann Block: Konrad Klepping BK Karl Schiller BK Rheinische Straße Karl Schiller BK Ausweichstandort Sckellstrasse Robert Schuman BK Hinzu kommen hierfür 64 Terminal-Server, die unterzubringen waren.

9 Serverraumfrage Für den Betrieb der Terminal-Server Lösung wurden in den Schulen geeignete Serverräume benötigt, die nicht zur Verfügung standen Die bauseitige Herrichtung (Strom und Klima) solcher Räume in den BK‘s war termingerecht nicht möglich Es wurde deshalb eine Ersatzlösung erforderlich, z.B. ein zentraler Serverraum für die Server der BK‘s Der Netzknotenraum am Burgwall wurde nach technischer Aufarbeitung als geeignet bewertet Die Herrichtung des Netzknotens als Serverraum ist in der Umsetzung

10 Kernstruktur im städtischem Netzwerk
Das städtische Datennetz wird von drei zentralen Switchen gestützt ca Netzanschlüsse ca PC Systeme

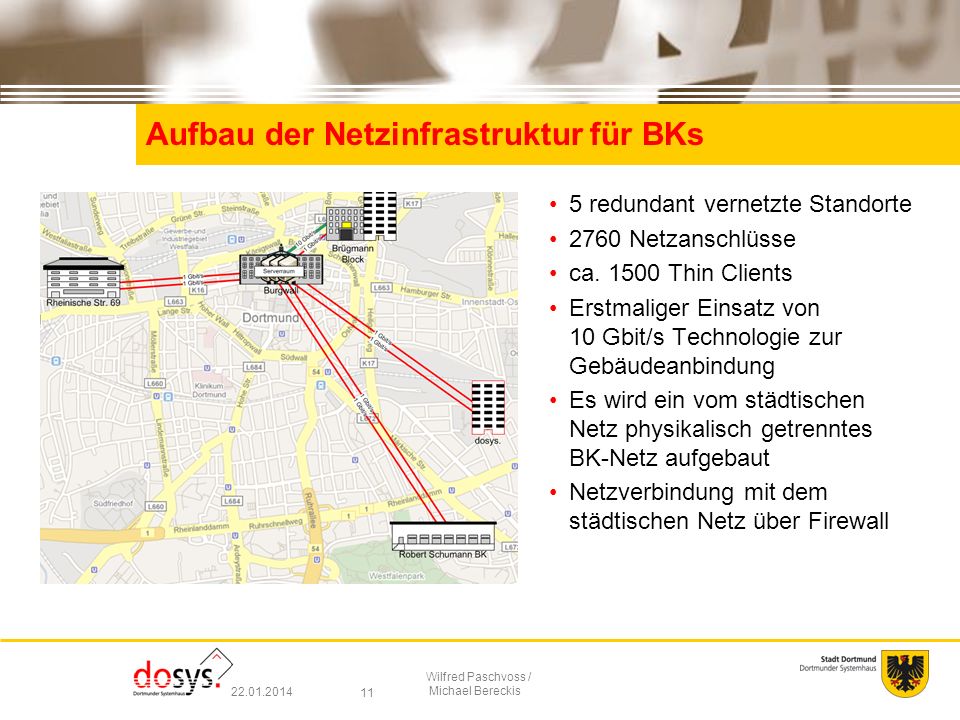

11 Aufbau der Netzinfrastruktur für BKs
5 redundant vernetzte Standorte 2760 Netzanschlüsse ca Thin Clients Erstmaliger Einsatz von 10 Gbit/s Technologie zur Gebäudeanbindung Es wird ein vom städtischen Netz physikalisch getrenntes BK-Netz aufgebaut Netzverbindung mit dem städtischen Netz über Firewall

12 Serverraum mit Rechenzentrumscharakter
Hohe Abwärme der Server und begrenzte Klimatechnik machen „Energiesparlösung“ erforderlich Die insgesamt 10 Serverracks werden deshalb ganzheitlich „verpackt“ (Einhausung) Die Kühlung ist dadurch gezielter und mit weniger Leistungsaufnahme möglich Als Alternative wäre mehr Klimatechnik mit höherer Kühl-Leistung möglich gewesen. Die Strom-Anschlussleistung wäre dadurch aber weiter erhöht worden

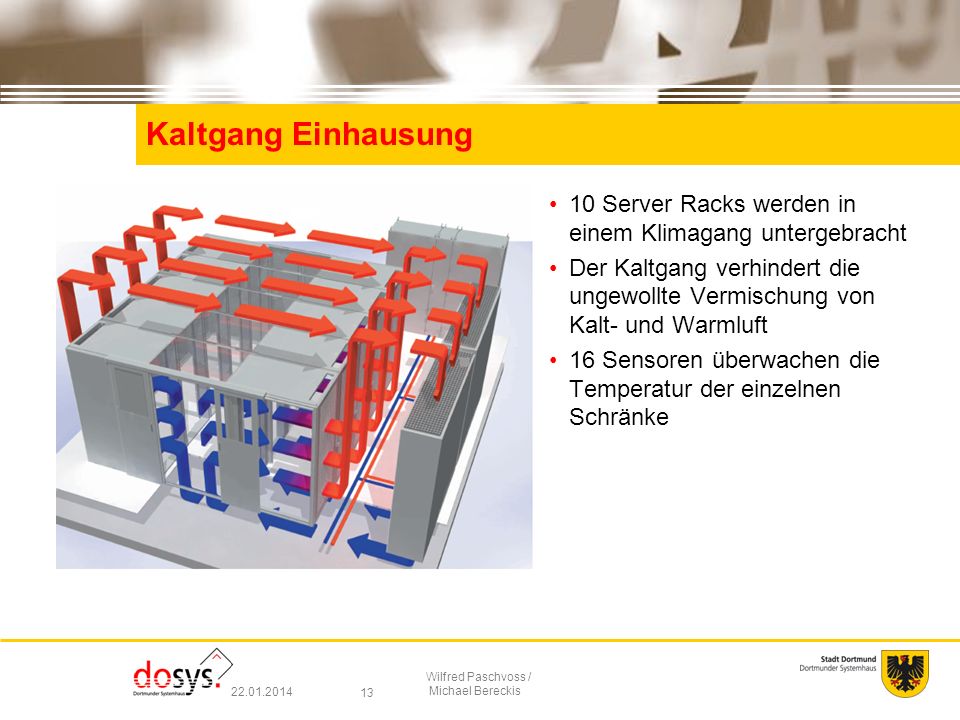

13 Kaltgang Einhausung 10 Server Racks werden in einem Klimagang untergebracht Der Kaltgang verhindert die ungewollte Vermischung von Kalt- und Warmluft 16 Sensoren überwachen die Temperatur der einzelnen Schränke

14 Kaltgang Einhausung Fotos - 1

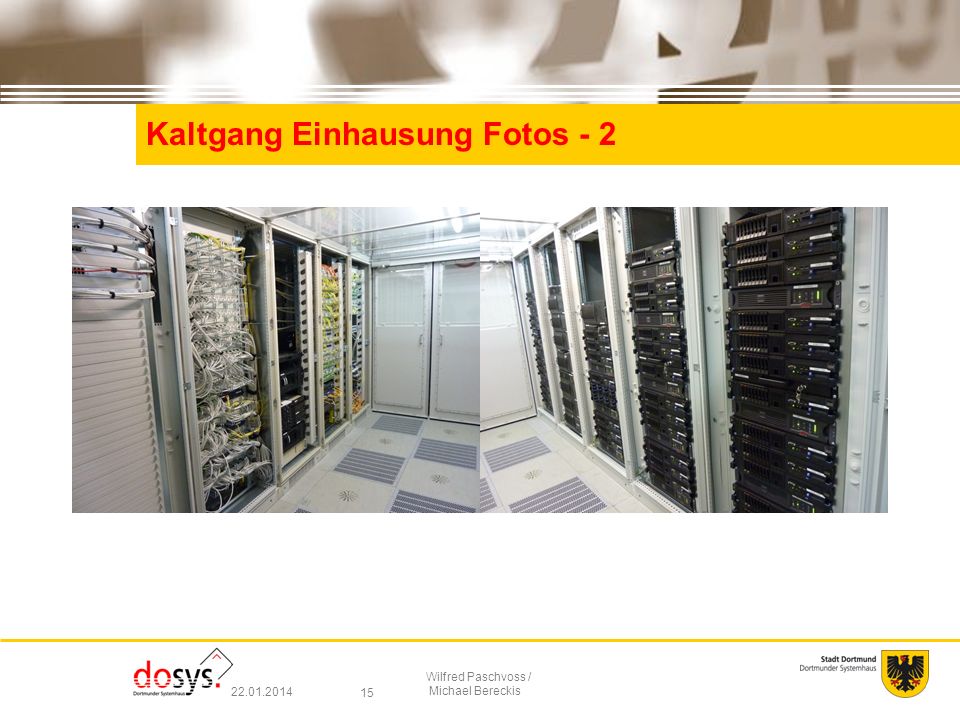

15 Kaltgang Einhausung Fotos - 2

16 Kaltgang Einhausung Fotos - 3

17 Vielen Dank für Ihre Aufmerksamkeit !
