„Common-Source“ Verstärker

Präsentation zum Thema: "„Common-Source“ Verstärker"—  Präsentation transkript:

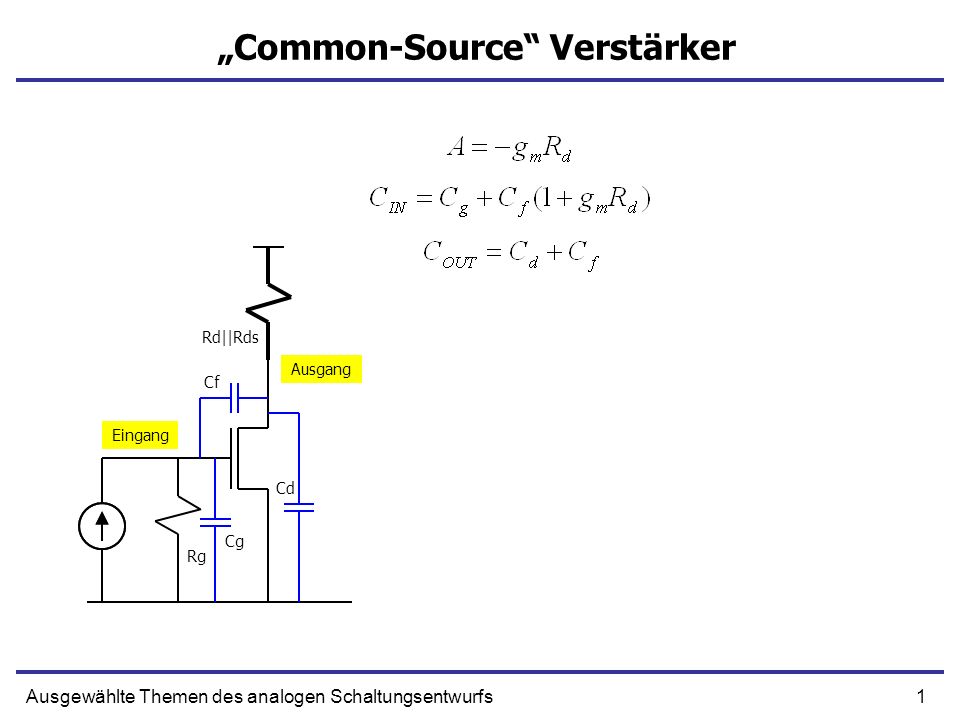

1 „Common-Source“ Verstärker
Rd||Rds Ausgang Cf Eingang Cd Cg Rg Ausgewählte Themen des analogen Schaltungsentwurfs

2 „Common-Source“ Verstärker
DC Verstärkung Diese Kapazität wird durch Miller-Effekt verstärkt Nachteil: Verstärkung hängt vom Lastwiderstand ab Rd Cd Wichtige Kapazitäten: Cd – Lastkapazität (groß), Cf – verstärkt durch Millereffekt UOUT UIN Cf Dominante Zeitkonstante Rg Cg Ausgewählte Themen des analogen Schaltungsentwurfs

3 Sourcefolger Ausgewählte Themen des analogen Schaltungsentwurfs
Cgs Kapazität zwischen Gate und Source Cgd Kapazität zwischen Gate und Drain Cs Summe aller Kapazitäten zwischen Source und Masse Eingang UIN Ausgang UOUT Eingang + - Ausgang Cgs Cs Rs‘ = Rs||Rds Rs Rg Rg Cgd gm UGS Ausgewählte Themen des analogen Schaltungsentwurfs

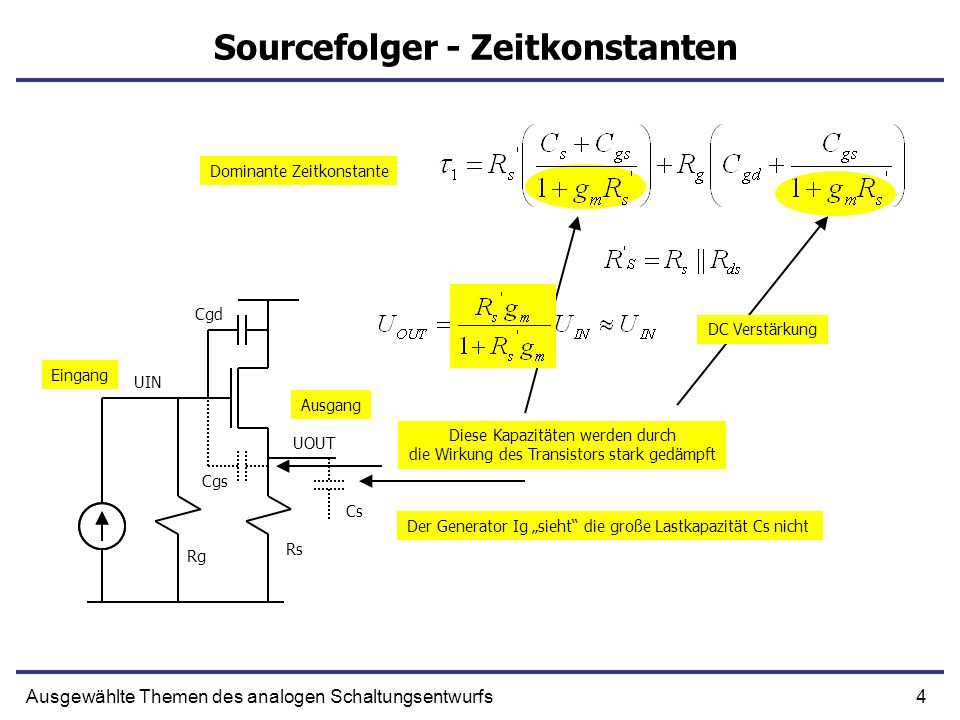

4 Sourcefolger - Zeitkonstanten
Dominante Zeitkonstante Cgd DC Verstärkung Eingang UIN Ausgang Diese Kapazitäten werden durch die Wirkung des Transistors stark gedämpft UOUT Cgs Cs Der Generator Ig „sieht“ die große Lastkapazität Cs nicht Rs Rg Ausgewählte Themen des analogen Schaltungsentwurfs

5 Kaskade von 2 „common–sorce“ Verstärkern
Rd2 Rd1 UOUT Eingang Ausgang UIN Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

6 Kaskade von 2 CS Ausgewählte Themen des analogen Schaltungsentwurfs
DC Verstärkung Wichtige Kapazitäten: Cf1, Cf2 – Millereffekt, Cd2 - Lastkapazität Rd2 Rd1 Dominante Zeitkonstante DC Verstärkung ist Produkt von Verstärkungen einzelner Stufen Cd2 UOUT Cf2 Cf1 Die Zeitkonstante ist Summe von der Zeitkonstanten einzelner Stufen UIN Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

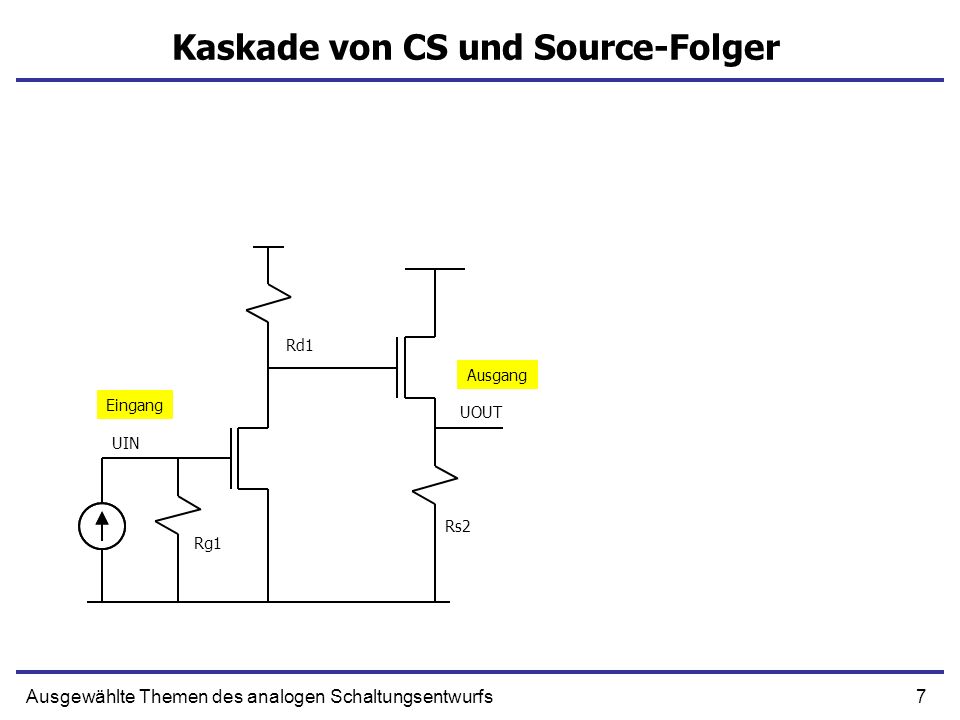

7 Kaskade von CS und Source-Folger
Rd1 Ausgang Eingang UOUT UIN Rs2 Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

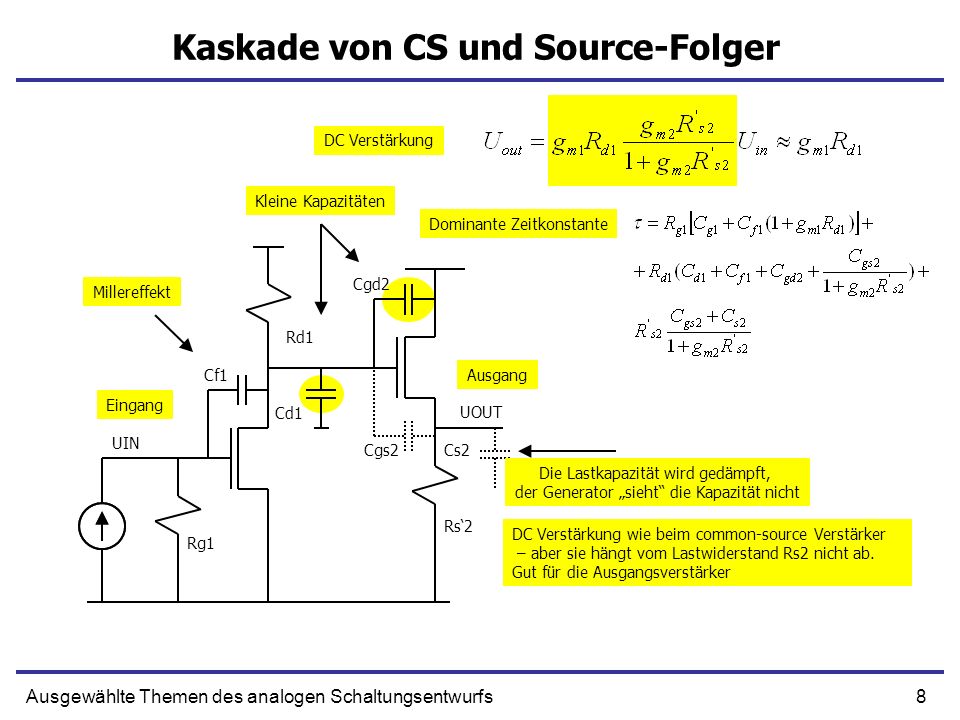

8 Kaskade von CS und Source-Folger
DC Verstärkung Kleine Kapazitäten Dominante Zeitkonstante Cgd2 Millereffekt Rd1 Cf1 Ausgang Eingang Cd1 UOUT UIN Cgs2 Cs2 Die Lastkapazität wird gedämpft, der Generator „sieht“ die Kapazität nicht Rs‘2 DC Verstärkung wie beim common-source Verstärker – aber sie hängt vom Lastwiderstand Rs2 nicht ab. Gut für die Ausgangsverstärker Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

9 Kaskade von CS und Source-Folger vs Kaskade von 2 CS
Cs+sf kleiner 2 cs Ausgewählte Themen des analogen Schaltungsentwurfs

10 Source und Bulk sind getrennt
Kaskode Rc1 Rc1 UOUT UOUT Ausgang Cd2 Source und Bulk sind getrennt Cs2 Cf1 Eingang UIN UIN Cd1 Rg1 Cg1 Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

11 Dominante Zeitkonstante
Kaskode DC Verstärkung Cd2 Dominante Zeitkonstante Rc2 UOUT Ausgang Schwaches Millereffekt Ab hier „sieht“ der common source Verstärker nur noch den kleinen Widerstand R*d1 ≈ 1/gm2. Das mildert Millereffekt und macht die Kaskode schneller als „common cource“. UIN Rg1 Ausgewählte Themen des analogen Schaltungsentwurfs

12 Verstärker Ausgewählte Themen des analogen Schaltungsentwurfs
„Common Source“ Kaskade CS mit Sourcefolger Kaskode V τ Ausgewählte Themen des analogen Schaltungsentwurfs
