LAN-Kabelmesstechnik

Präsentation zum Thema: "LAN-Kabelmesstechnik"—  Präsentation transkript:

1 LAN-Kabelmesstechnik
Olaf Baxmann Vertrieb Nord - Tel.: 0511 / Fax: 0511 / -

2 Geschichte der LAN-Division
WAVETEK 1962 Gründung 1993 Erster LAN-Kabeltester (LANTech10) WWG 1998 Fusion Wavetek und Wandel & Goltermann ACTERNA (seit 08/05 JDSU) 2000 Fusion WWG und TTC IDEAL INDUSTRIES 2001 Ausgliederung & Gründung der IDEAL INDUSTRIES GmbH

3 IDEAL DATACOMM Produktlinie
Zertifizieren Qualifizieren Testen Anlegen Abisolieren Absetzen

4 IDEAL Standorte Bereich LAN-Kabeltest Sycamore, Illinois/USA
Hauptquartier San Diego, Kalifornien/USA LAN Tester LAN Meßgeräte (Kupferkabeltester) Warrington, Cheshire/UK Logistikzentrum Ismaning (bei München) LAN EDC (Vertrieb, Support, Service)

5 IDEAL LAN-TEAM DEUTSCHLAND
Vertriebsleiter Vertrieb Nord Peter Moussault Olaf Baxmann - Tel.: 089 / Tel.: 0511 / Fax: 089 / Fax: 0511 / Vertrieb Innendienst Support / Service Margit Ehrenstraßer Alfred Huber - Tel.: 089 / Tel.: 089 / Fax: 089 / Fax: 089 / Assistentin/Zentrale Adresse Carina Steinkrebs Gutenbergstraße Tel.: 089 / Ismaning - Fax: 089 /

6 Inhalt Standards und Normen für die Zukunft Alien-NEXT
Kategorien und Klassen Die Messgeräte der LANTEK®-Serie

7 Standards und Normen für die Zukunft
Neue Anwendungen erhöhen weiter die Anforderungen an die passive Infrastruktur, siehe z.B.10 Gigabit Ethernet über Kupfer-Verkabelungen (IEEE 802.3an 10GBASE-T) Neue Standards und Normen bereits in Vorbereitung TIA/EIA: Cat6a (Augmented) als Weiterentwicklung der bestehenden Cat6. Derzeitige Grenzwertkurven werden über 250MHz hinaus verlängert auf 500 MHz Aber … noch ungelöste Probleme auf ungeschirmten Leitungen „Alien“-NEXT (und „Alien“-FEXT) Nicht messbar im Feld (mit Feldmesstechnik) ! ISO/IEC & EN: Weiterentwicklung der Leistungsklassen E und F. Klasse Ea: Derzeitige Grenzwertkurven werden über 250MHz hinaus verlängert auf 500 MHz Klasse Fa: Derzeitige Grenzwertkurven werden über 600MHz hinaus verlängert auf 1000MHz

8 Standards und Normen für die Zukunft
TIA/EIA: Cat6a (Augmented): Weiter-entwicklung der bestehenden Cat6 Derzeitige Grenzwertkurven werden über 250MHz hinaus verlängert auf 500 MHz ISO/IEC & EN: Weiterentwicklung der Leistungsklassen E und F („Edition 2.1“) Klasse E: Derzeitige Grenzwertkurven werden über 250MHz hinaus verlängert auf 500 MHz Ausnahmen sind die Rückflussdämpfung als verlängerte Klasse E, aber minimal 6dB und die Dämpfung wird die Klasse F-Kurve bis 500 MHz Klasse F: Derzeitige Grenzwertkurven werden über 600MHz hinaus verlängert auf 1000MHz

9 Standards und Normen für die Zukunft Anforderungen an Feldmesstechnik
Abdeckung des erforderlichen Frequenzbandes Neue Klasse Ea / CAT6a -> MHz Neue Klasse F > 1000 MHz Hohe Anforderung an Messgenauigkeit Einhaltung von Genauigkeits-Level IIIe / IV zwingend erforderlich zur Erzielung reproduzierbarer Messergebnisse Implementierung der Standardentwürfe bzw. Anpassungsmöglichkeit bestehender Standards

10 Alien-NEXT Ermittlung an aufgebauter Anlage
Simulation einer laufenden Anlage im „Vollbetrieb“, d.h. alle Datenkanäle werden mit Signalen („weißes Rauschen“) beidseitig beaufschlagt Messung der Störleistungen über Handheld-Tester an jedem einzelnen Port Verteilfelder Dosen Alien-NEXT Rausch- generator Rauschgenerator Verlegekabel Aber … Aufwand viel zu hoch !

11 Alien-NEXT Ermittlung an Übertragungstrecken (nur Labor!)
„Six around one“-Methode Simulation der „Worst Case“-Störung eines Datenkanals (V) durch Umgeben mit sechs (1-6) störenden Kanälen und Ermittlung der gegenseitigen Beeinflussung Viele einzelne Messungen erforderlich wegen der hohen Anzahl an möglichen Paarkombinationen; aber bedingt durch symmetrischen Aufbau Abschätzungen möglich

12 „Kategorien“ und „Klassen“
Leistungsfähigkeit von Komponenten: Kategorien (Horizontalkabel, Patchkabel, Steckverbindungen, Verteilfelder, Anschlußdosen) Kategorie 3 bis 16 MHz Kategorie 5 bis 100 MHz Kategorie 6 bis 250 MHz Kategorie 6a Kategorie 7 bis 600 MHz / 1000 MHz Leistungsfähigkeit von Verkabelungsstrecken: Klassen (gesamte Verkabelungsstrecke) Linkklasse C bis 16 MHz Linkklasse D bis 100 MHz Linkklasse E bis 250 MHz Linkklasse Ea bis 500 MHz (Entwurf) Linkklasse F bis 600 MHz Linkklasse Fa bis 1000 MHz (Entwurf) (Nur in den USA Einteilung von Verkabelungsstrecken in Link-“Categories“)

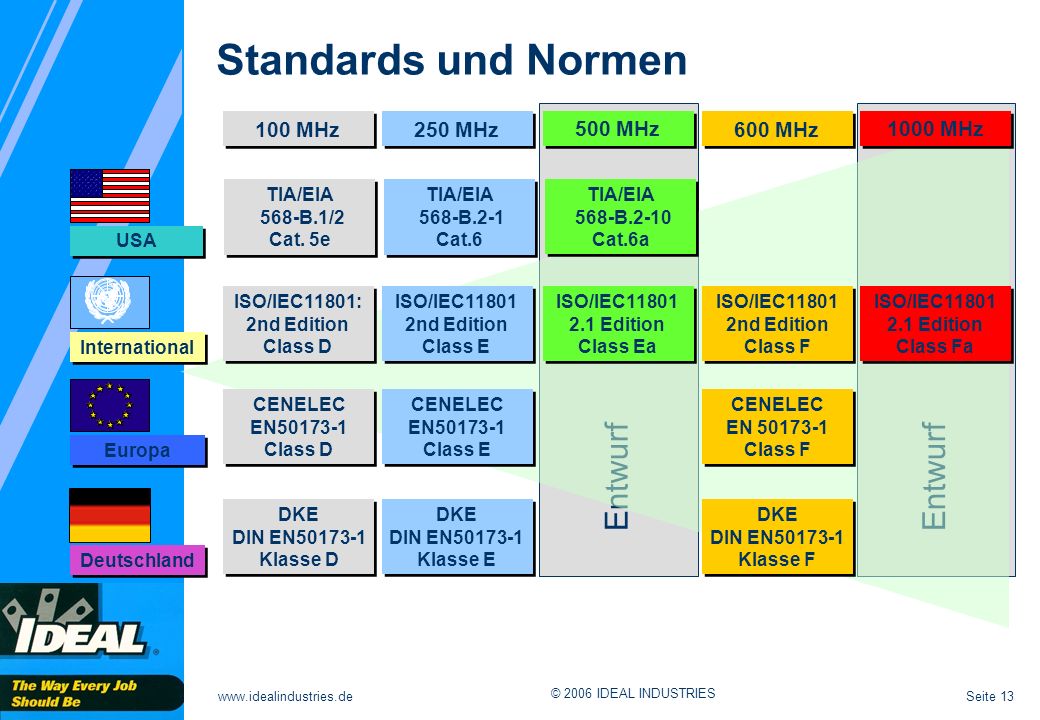

13 Standards und Normen Entwurf Entwurf 100 MHz 250 MHz 500 MHz 600 MHz
USA Europa International Deutschland TIA/EIA 568-B.1/2 Cat. 5e TIA/EIA 568-B.2-1 Cat.6 TIA/EIA 568-B.2-10 Cat.6a ISO/IEC11801: 2nd Edition Class D ISO/IEC11801 2nd Edition Class E ISO/IEC11801 2.1 Edition Class Ea ISO/IEC11801 2nd Edition Class F ISO/IEC11801 2.1 Edition Class Fa CENELEC EN Class D CENELEC EN Class E CENELEC EN Class F DKE DIN EN Klasse D DKE DIN EN Klasse E DKE DIN EN Klasse F

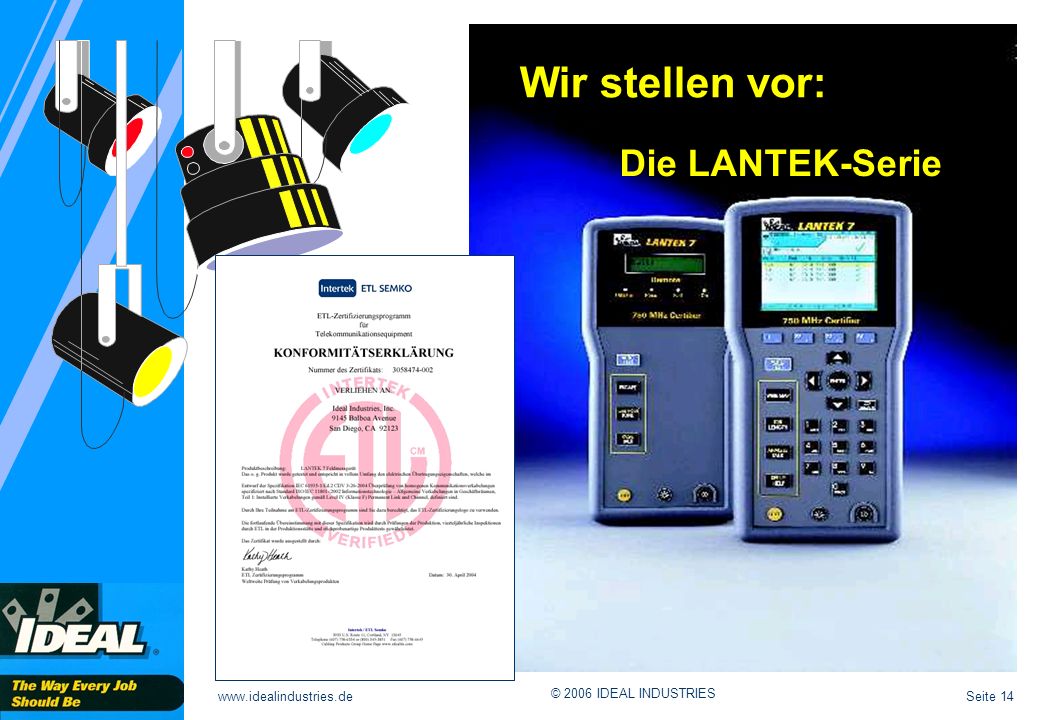

14 Wir stellen vor: Die LANTEK-Serie 1

15 Die Messgeräte der LANTEK®-Serie
LANTEK 7G 1000 MHz Certifier Messungen an Kupferstrecken LANTEK® 6 Kabeltester für ISO Class E / Cat. 6 Frequenzbereich bis 350 MHz Voll aufrüstbar auf LANTEK 6A / 7G Level III Genauigkeit (ETL bestätigt) LANTEK® 6A Kabeltester für ISO Class Ea / Cat 6a Frequenzbereich bis 500 MHz Voll aufrüstbar auf 7G Level IIIe Genauigkeit (Entwurf) LANTEK® 7G Kabeltester für ISO Class F / Cat 6a Frequenzbereich bis 1000 MHz Level IV Genauigkeit (ETL bestätigt)

16 Die Messgeräte der LANTEK®-Serie
LANTEK 7G 1000 MHz Certifier Messungen an Glasfaserstrecken FIBERTEK™ Multimode und Singlemode-Aufsätze Alle gängigen Wellenlängen Ermitteln von Länge und Dämpfung TRACETEK™ Lokalisierung von LWL-Fehlerstellen Verschmutzte Stecker Defekte Stecker Faserbrüche (reflektierend)

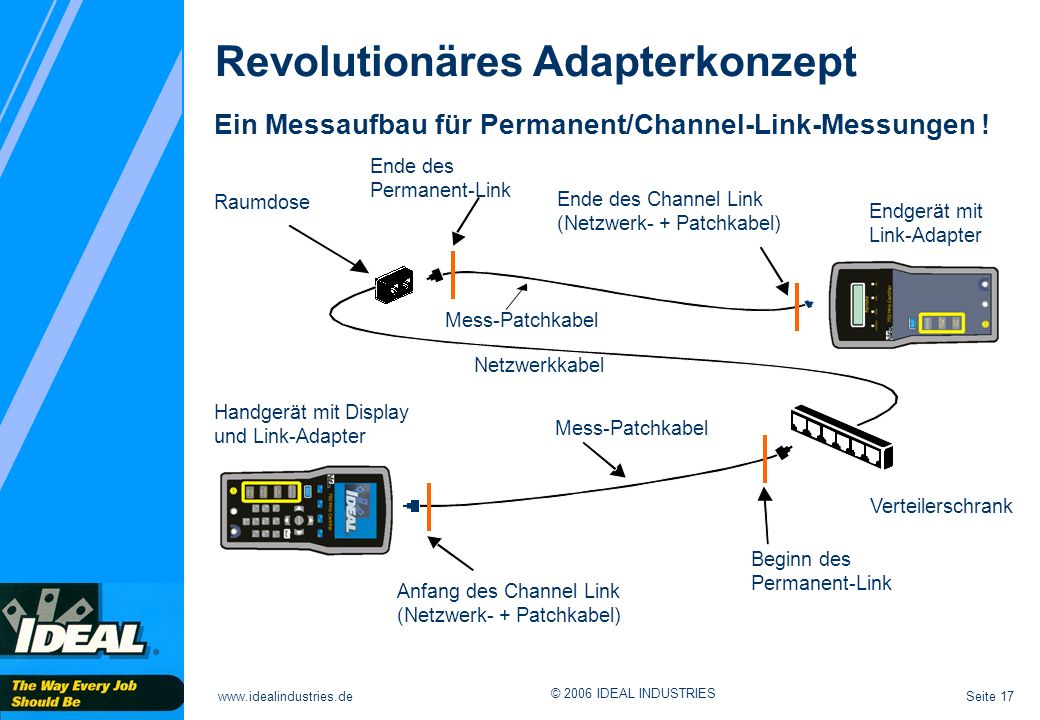

17 Ein Messaufbau für Permanent/Channel-Link-Messungen !
Revolutionäres Adapterkonzept Ein Messaufbau für Permanent/Channel-Link-Messungen ! Mess-Patchkabel Endgerät mit Link-Adapter Handgerät mit Display und Link-Adapter Netzwerkkabel Raumdose Verteilerschrank Anfang des Channel Link (Netzwerk- + Patchkabel) Beginn des Permanent-Link Ende des Channel Link Ende des

18 Revolutionäres Adapterkonzept
Ein Adapter für alle Link-Modelle Permanent & Channel-Link-Messungen und Nullabgleich über einen Adapter Unterschiedliche Adapter für verschiedene Steckgesichter z.B. RJ45, TERA, LWL, GG45, EC-7 Führungsschienen verhindern Verkanten beim Einsetzen und Beschädigen der Anschlusspins Verriegelung garantiert gleichbleibende elektrische Kontaktierung, hohe Wiederholgenauigkeit der Messungen

19 Revolutionäres Adapterkonzept
Universelle Adapter erlauben Anschluss unterschiedlichste Steckgesichter Standard Cat5/5e/6 Universaladapter Standard Cat7 TERA-Adapter (Klasse F)

20 Revolutionäres Adapterkonzept
High Performance Adapter für den Grenzbereich heutiger Anwendungen High Performance RJ45-Adapter bis Klasse Ea/Cat6a / 500MHz High Performance Adapter bis Klasse Fa / 1000 MHz) GG45 EC7 / MMC3000 TERA

21 SIGNALTEK™ Netzwerktester
hg SIGNALTEK™ Netzwerktester (Qualifizierung) SIGNALTEK™ Zur Prüfung des Netzwerkes nach IEEE 802.3a/b - Bit Error Rate Test - Qualifiziert die Übertragung von VoIP, 10, 100 und 1 Gigabit Ethernet - Integriertes TDR zur Lokalisierung von Fehlern an Cat. 3/5/6/7 Kabeln, als auch an Koax-Kabeln, Gefahrenmeldern und Audio-Netzen - Erkennt vorhandene Anschlussdienste von 10/100/1000 Mbps - Unterstützt Voice, VoIP, 10/100 oder Gigabit Ethernet als auch Video über IP-Applikationen - Testet IP oder DHCP - Sendet Pings zu aktiven Netzwerken - Erkennt die Kabellänge sowie die Entfernung zu Kurzschlüssen, Split Pairs und Unterbrechungen - 64 MB Speicherkapazität

22 Preisgestaltung Preisliste vom 01/01/2006 LANTEK 6BR EURO 4.495,-
LANTEK 6B EURO ,- LANTEK 6AP EURO ,- LANTEK 7GB EURO 7.395,- LANTEK 7GP EURO 8.295,- FIBERTEK MMB EURO 2.595,- FIBERTEK MMP EURO 5.295,- TRACETEK MM EURO 2.995,- FIBERTEK SMB EURO 4.295,- FIBERTEK SMP EURO 6.995,- TRACETEK SM EURO 2.995,- LRS-Software im Lieferumfang enthalten Aufrüstung LANTEK 6 auf LANTEK 6A EURO ,- Aufrüstung LANTEK 6 auf LANTEK 7G EURO ,- Aufrüstung LANTEK 7 auf LANTEK 7G EURO ,- Trade-Up (z.B. Lantek Pro XL) -> LANTEK 6B EURO ,- Trade-Up (z.B. Lantek Pro XL) -> LANTEK 6AP EURO ,- Trade-Up (z.B. Lantek Pro XL) -> LANTEK 7GB EURO ,- Trade-Up (z.B. Lantek Pro XL) -> LANTEK 7GP EURO ,-

23 Vielen Dank für Ihre Aufmerksamkeit !
