Die Orgel Königin der Musikinstrumente.

Präsentation zum Thema: "Die Orgel Königin der Musikinstrumente."—  Präsentation transkript:

1 Die Orgel Königin der Musikinstrumente

2 Vortragsübersicht I. Kleine Geschichte der Orgel
II. Aufbau und Funktion der Orgel III. Der Wind macht die Musik IV. Physik rund um die Orgel

3 Vortragsübersicht I. Kleine Geschichte der Orgel
II. Aufbau und Funktion der Orgel III. Der Wind macht die Musik IV. Physik rund um die Orgel

4 Die Orgel in der Antike Ktesibios konstruiert die erste Wasserorgel (246 v. Chr.)

5 Die Orgel im Mittelalter
Gemäldeausschnitt „Die Heilige Cäcilie spielt auf der Orgel“ aus der Mitteltafel des „Bartholomäusaltars“ (1501) Portativ

6 Die Orgel in der Renaissance
Paul (III.) Lautensack an seiner Hausorgel, einem Orgelpositiv ohne Pedal (1579)

7 Die Orgel im Barock J. S. Bach
Orgel von Arp Schnitger in der Hamburger St.-Jacobi-Kirche von 1693 J. S. Bach

8 Die Orgel in Klassik und Moderne
Die orgl ist doch in meinen augen und ohren der könig aller ins-trumenten. Nur habt Ihr bisher kaum ein Orgelwerk komponiert. W.A. Mozart L.v. Beethoven

9 Vortragsübersicht I. Kleine Geschichte der Orgel
II. Aufbau und Funktion der Orgel III. Der Wind macht die Musik IV. Physik rund um die Orgel

10 Prospekt der Holzhey-Orgel in der Klosterkirche Weißenau

11 Ein Blick in die Orgel Manual & Pedal Windwerk Traktur Windladen
gelb Windwerk oliv Traktur rot Windladen grün Pfeifen blau

12 Die drei Pfeifenarten Offen Labialpfeife Gedackte Labialpfeife
Lingualpfeife

13 Alle Register ziehen

14 Vortragsübersicht I. Kleine Geschichte der Orgel
II. Aufbau und Funktion der Orgel III. Der Wind macht die Musik IV. Physik rund um die Orgel

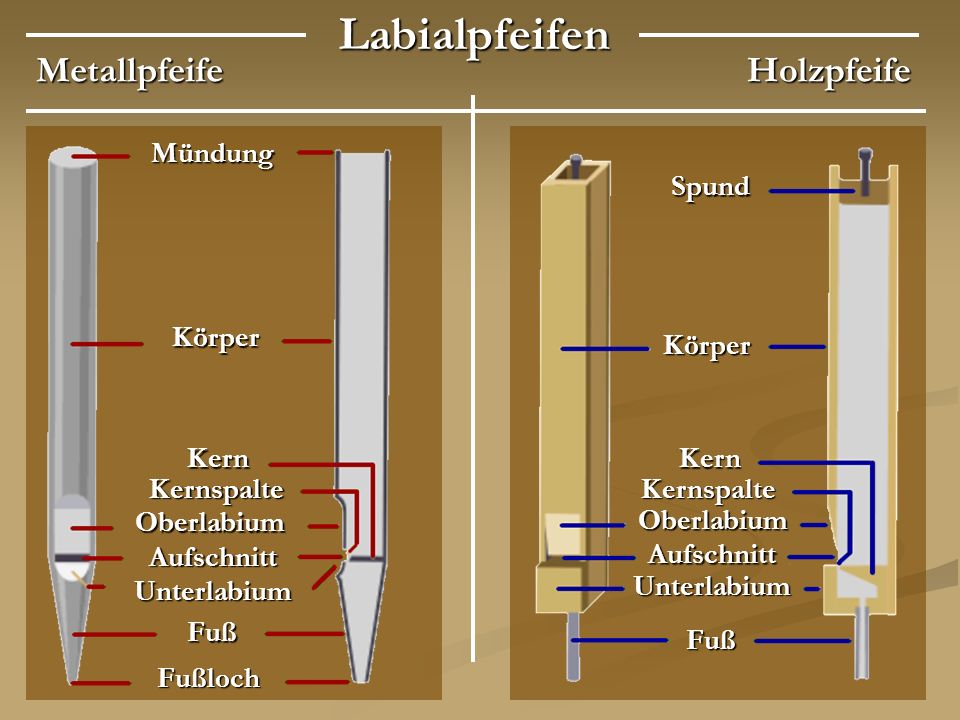

15 Labialpfeifen Metallpfeife Holzpfeife Mündung Spund Körper Körper Kern
Kernspalte Kernspalte Oberlabium Oberlabium Aufschnitt Aufschnitt Unterlabium Unterlabium Fuß Fuß Fußloch

16 Wo der Ton entsteht Wirbelton Schneideton Kopplung Kernspalte
Oberlabium Rohrresonator

17 Der Schneideton Frequenz WWW wachsendes Die Kopplung

18 Resonanzen Applet a harmonische Teiltöne b Längsresonanzen
c Querresonanzen Applet d Abfall der Teiltöne

19 Resonanzspektrum a harmonische Teiltöne b Längsresonanzen
c Querresonanzen d Abfall der Teiltöne

20 Lingualpfeife Aufsatz oder Schallbecher Stimmkrücke Mantel Stiefel
5 Kopf oder Nuss 6 Keil 7 Kehle 8 Zunge 9 Fußloch

21 Vortragsübersicht I. Kleine Geschichte der Orgel
II. Aufbau und Funktion der Orgel III. Der Wind macht die Musik IV. Physik rund um die Orgel

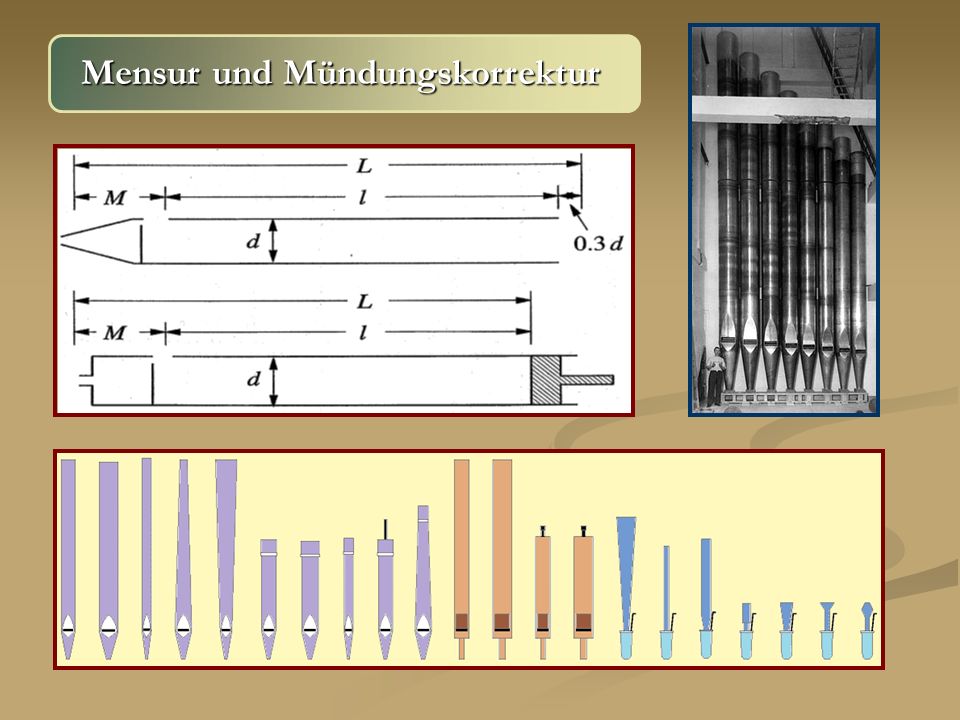

22 Mensur und Mündungskorrektur

23 Resonanzspektrum a harmonische Teiltöne b Längsresonanzen
c Querresonanzen d Abfall der Teiltöne

24 Schallabstrahlung der Orgelpfeife
Form Mensur Klang Beispiel zylindrisch offen mittel voll, herb Prinzipal, Oktave weit voll, sanft; obertonarm Waldflöte, Nachthorn eng Scharf; obertonreich Violine, Gamba konisch verjüngend Hell; verstärken einzelne Obertöne Spitzflöte, Gemshorn trichterförmig herb Dolkan

25 Schallabstrahlung der Orgelpfeife

26 Vielen Dank für die Aufmerksamkeit
Quellen &dok_var=d1&dok_ext=pdf&filename= pdf /fletcherpublications.html Und zum Schluss der Fernsehtipp: Tatort: „Tod unter der Orgel“ heute 0:00 – 1:30 Uhr
