Gemischte Schaltung passiver art- und größenvariabler Bauelemente

Präsentation zum Thema: "Gemischte Schaltung passiver art- und größenvariabler Bauelemente"—  Präsentation transkript:

1 Gemischte Schaltung passiver art- und größenvariabler Bauelemente

2 Gliederung Das Programm Realisierung Screenshots
Design Programmierung Screenshots vergleichbare Software Vor- & Nachteile des Programms Ausblick Fragen und mehr… © Christian Kluge

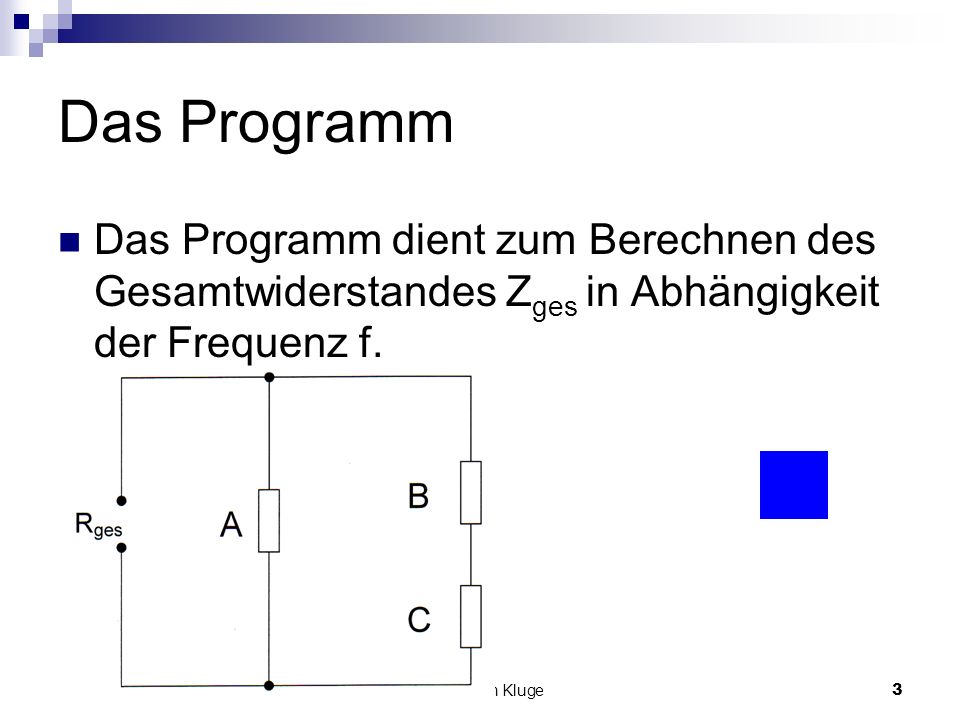

3 Das Programm Das Programm dient zum Berechnen des Gesamtwiderstandes Zges in Abhängigkeit der Frequenz f. Programm vorführen Gestellte Aufgaben zeigen Es Soll ein Programm geschrieben werden, das für die gegebene Struktur für A, B und C die Bauelementetypen und die zugehörigen Bauelementegrößen abfragt und das anschließend den Widerstand Zges als Funktion der Frequenz f berechnet. Die Ausgabe des Ergebnisses soll als Diagramm erfolgen, wobei man zwischen linearer und logarithmischer Frequenzteilung wählen kann. Für eine wählbare einzelne Frequenz soll die Darstellung des Phasenwinkels als Diagramm möglich sein. © Christian Kluge

4 Realisierung Design Programm Zweigeteilt Dynamische Oberfläche
Übersichtlich Einfach zu Verstehen © Christian Kluge

5 Realisierung Programmierung
Microsoft MFC (Microsoft Foundation Classes) Visual Studio 6 Basis von C++ © Christian Kluge

6 Screenshots © Christian Kluge

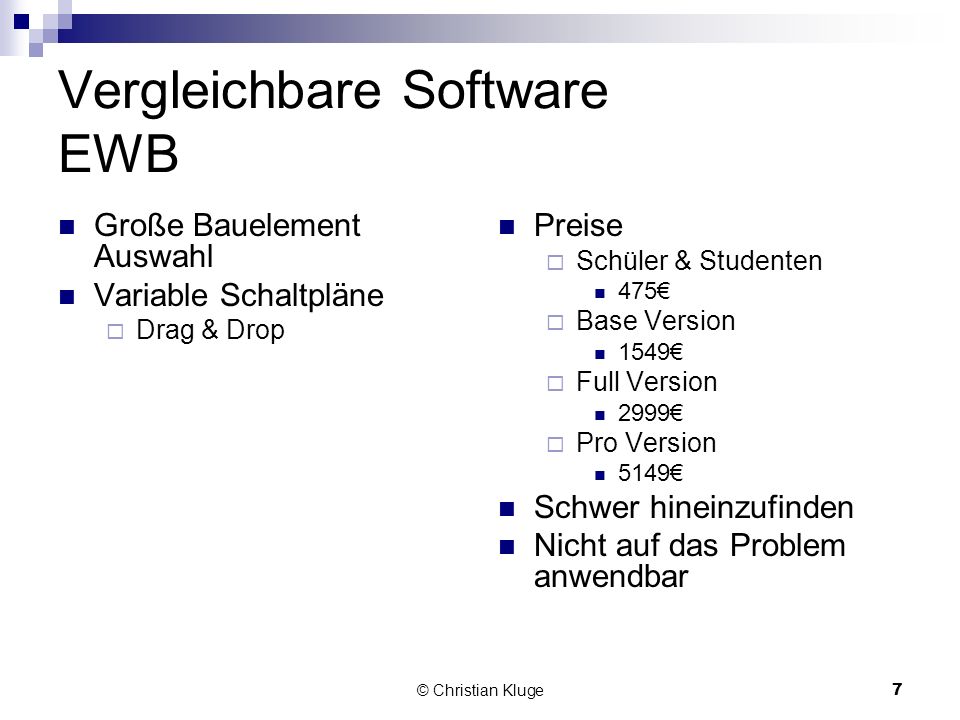

7 Vergleichbare Software EWB
Große Bauelement Auswahl Variable Schaltpläne Drag & Drop Preise Schüler & Studenten 475€ Base Version 1549€ Full Version 2999€ Pro Version 5149€ Schwer hineinzufinden Nicht auf das Problem anwendbar © Christian Kluge

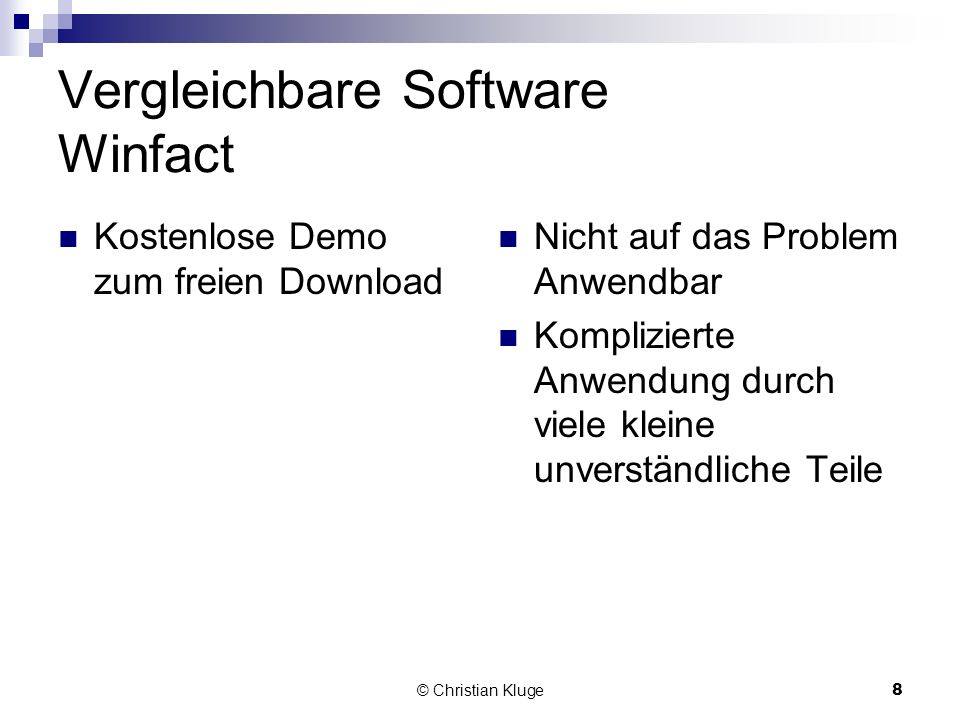

8 Vergleichbare Software Winfact
Kostenlose Demo zum freien Download Nicht auf das Problem Anwendbar Komplizierte Anwendung durch viele kleine unverständliche Teile © Christian Kluge

9 Vergleichbare Software PSpice
Kostenfreie Studenten Version von downloadbar Große Bauelementauswahl Großer Funktionsumfang Variable Schaltpläne Andere Messungen möglich Schwer hineinzufinden Nicht auf das Problem anwendbar Sehr schwer zu Verstehen Preise zwischen 2000€ und 30000€ Selbts Stundenten Verstanden es nicht nach 2 Semestern (HTW Komunikationstechnik Fachbereich Elektrotechnik) 2000€ für privat und 30000€ für Unternehmen © Christian Kluge

10 Das entstandene Programm
Kostenlos Einfach zu verstehen & einfache Anwendung Klein Fast keine Vorkenntnisse erforderlich Einfache Testmöglichkeiten für Schüler Prüfmöglichkeiten für Lehrer Begrenzte Bauelementauswahl Festgelegter Schaltplan Nur für wenige Aufgaben Schüler können ohne Probleme nVerschiedene Kreise Testen Lehrer Haben die möglichkeit Arbeiten und sonstigen einfach zu testen/Kontrolieren © Christian Kluge

11 Ausblick Optimierung der Darstellung
Einbinden von anderen Schaltplänen 1 in reihe zu 2 Parallelen © Christian Kluge
