0 Lexikalische Analyse, Lex
Karin Pietzonka

1 Agenda Motivation Lexikalische Analyse Generierung eines Scanners
Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

2 Motivation Motivation Lexikalische Analyse Generierung eines Scanners
Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

3 Motivation Compilerbau seit 1952 (Grace Hopper) Aufgabe:
Quellprogramm Zielprogramm Wie kommt das Quellprogramm in den Compiler? Sollen bzw. müssen alle Zeichen verarbeitet / umgewandelt werden? Wie beginnt die Umwandlung des Quellprogramms? … → lexikalische Analyse Compiler

4 Lexikalische Analyse Motivation Lexikalische Analyse
Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

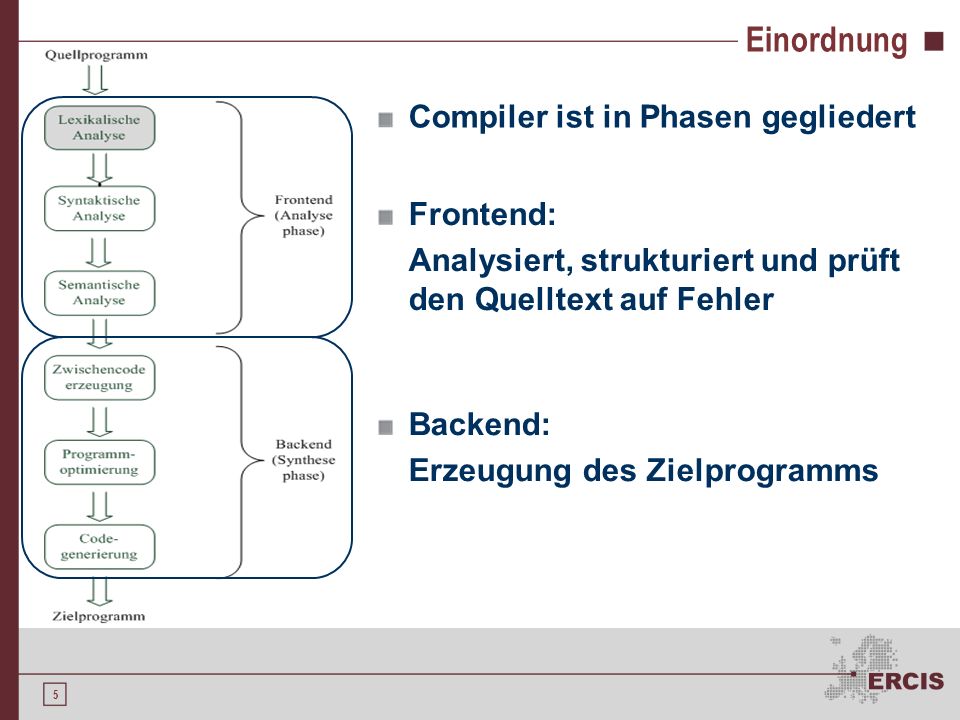

5 Einordnung Compiler ist in Phasen gegliedert Frontend:
Analysiert, strukturiert und prüft den Quelltext auf Fehler Backend: Erzeugung des Zielprogramms

6 Aufgaben der lexikalischen Analyse

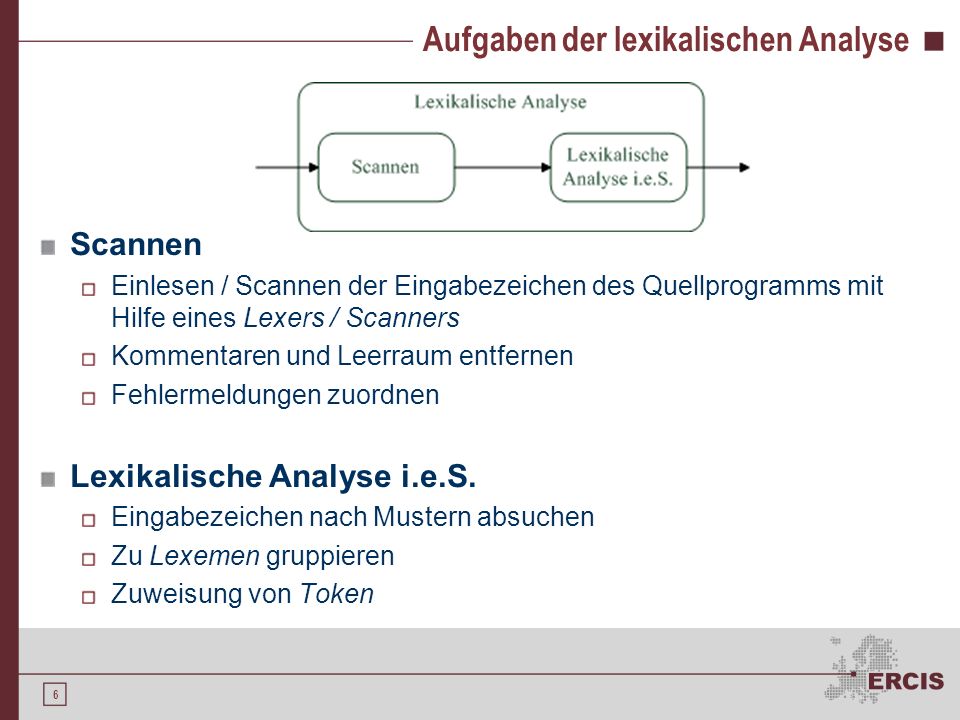

Scannen Einlesen / Scannen der Eingabezeichen des Quellprogramms mit Hilfe eines Lexers / Scanners Kommentaren und Leerraum entfernen Fehlermeldungen zuordnen Lexikalische Analyse i.e.S. Eingabezeichen nach Mustern absuchen Zu Lexemen gruppieren Zuweisung von Token

7 Trennung lexikalische und syntaktische Analyse
Generell ist Zusammenarbeit der lexikalischen und syntaktischen Analyse möglich Vorteile der Trennung Vereinfachung eines Sprachentwurfs Effizienzverbesserung Erhöhung der Portabilität

8 Trennung lexikalische und syntaktische Analyse
Häufige Implementierung: Scan on demand

9 Lexikalische Analyse - Verfahren
Motivation Lexikalische Analyse Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

10 Einstiegsbeispiel Definition beliebiger Tokenklassen, z. B. Satzbausteine Lexikalische Analyse sucht nach Mustern, die in Tokenklassen definiert wurden Ein Mann steigt in sein blaues Auto artikel nomen verb präposition pronomen adjektiv nomen punkt

11 Token Elementarbaustein <Tokenname, Attributwert>
selbstbestimmt optional, z. B. Zeiger auf Symboltabelle oder Ausprägungen des Token Token Beispiel Beschreibung id abcd, Dipl.-Ing., E150d Buchstabe, auf den Buchstaben/Ziffern folgen num 3, , 0 alle Zahlen comp <, >, =, !=, <=, >= alle Vergleichssymbole op +, -, /, * die Grundoperatoren saz (, ), ;, ,, … andere Satzzeichen (Klammern, Semikolon etc.) if das Wort if else das Wort else literal „ Ausgabe“ alles, was in Anführungszeichen steht op +, -, /, * die Grundoperatoren

12 Reguläre Ausdrücke Basis für die Beschreibung der zu erkennenden Muster Darstellung einer Kommazahl ( `+` + `-`) ? ( ) + (, ( ) + )? Zusammengehörige Abschnitte mit „(…)“ Konkatenation einzelner Teile „+“ oder „|“: Auswahl der Elemente (vereinigte Menge) „?“: eine oder keine Wiederholung „+“: mindestens eine Wiederholung „*“: beliebig viele Wiederholungen, auch keine Alternative zu „(`+` + `-`)?“ ist (+| - |ε)

13 Reguläre Sprachen und Definitionen
Sprachen, die sich mit Hilfe von regulären Ausdrücken beschreiben lassen Reguläre Definitionen: Um regulären Ausdrücken verständlichere Namen zu geben und Rekursionen zu vermeiden Definition d → regulärer Ausdruck a (wobei a ∊ ∑ und d ∉ ∑) Beispiel: Ziffer → ( )

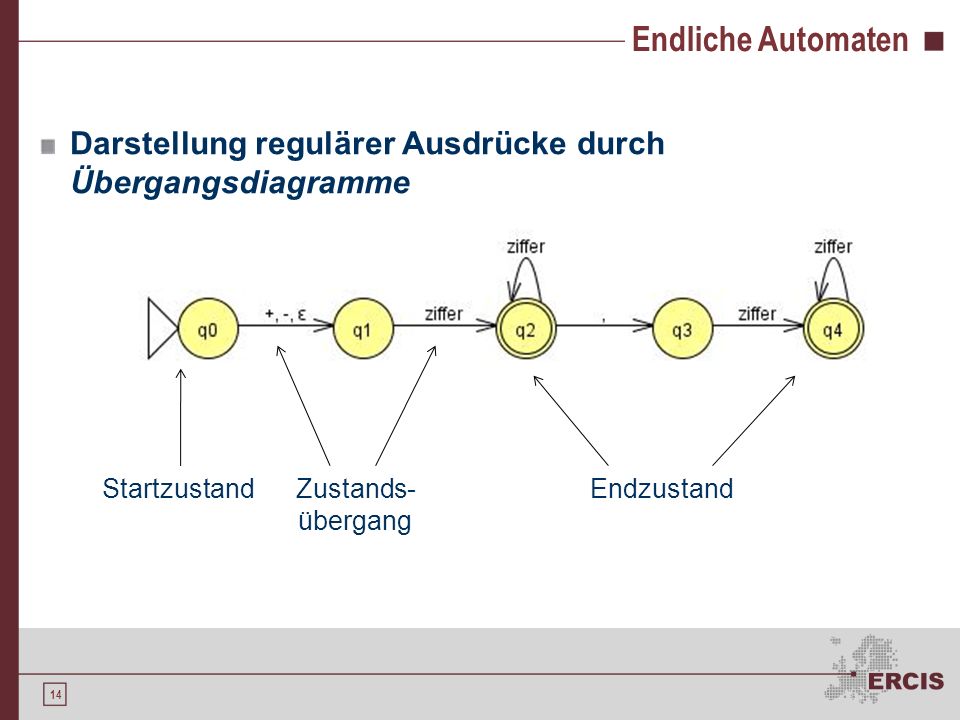

14 Endliche Automaten Darstellung regulärer Ausdrücke durch Übergangsdiagramme Startzustand Zustands-übergang Endzustand

15 Nichtdeterministischer endlicher Automat (NEA)
NEA unterscheidet sich vom EA dadurch, dass aus einem Zustand mehrere Kanten mit der gleichen Beschriftung in verschiedene Zustände laufen können

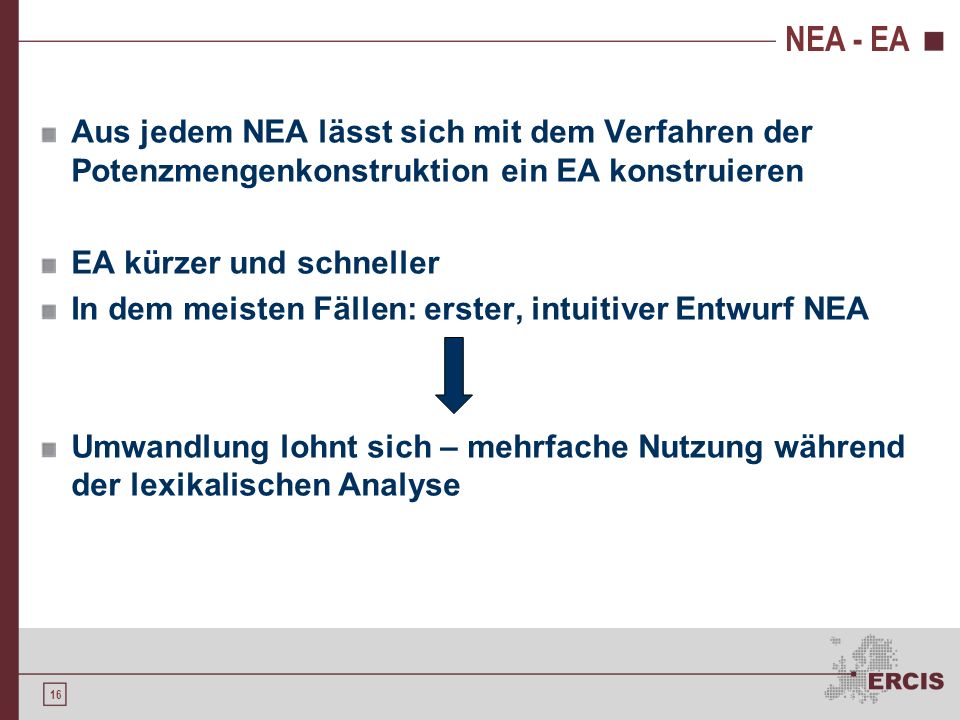

16 NEA - EA Aus jedem NEA lässt sich mit dem Verfahren der Potenzmengenkonstruktion ein EA konstruieren EA kürzer und schneller In dem meisten Fällen: erster, intuitiver Entwurf NEA Umwandlung lohnt sich – mehrfache Nutzung während der lexikalischen Analyse

17 Ausblenden bedeutungsloser Zeichen
Pattern-Matching Hauptaufgabe der lexikalischen Analyse: Mustererkennung und Zuordnung von Token Ausblenden bedeutungsloser Zeichen Wortkennung Zuordnung der Token

18 Worterkennung & Tokenzuordnung
Bedingung: Vordefinierte reguläre Ausdrücke Zugeordnete Token Beispiel: EA für „begin“ return (BEGIN);

19 Worterkennung & Tokenzuordnung
Problem: Mehrdeutigkeit Beispiel: „< = “ ein oder zwei Zeichen? Lösungen: Longest match Reservierte Schlüsselwörter

20 Worterkennung & Tokenzuordnung
Reservierte Schlüsselwörter in der Symboltabelle

21 Generierung eines Scanners
Motivation Lexikalische Analyse Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

22 Anforderungen Implementierung des Scanners entscheidet, in welcher Form später die Eingabedaten vorliegen müssen Einfache Fragestellungen Was ist ein Wort für meinen Compiler? - z.B. „BeGin“ = „BEGIN“ Unterscheidung von Groß- und Kleinschreibung? Ist z.B. „Beginnen“ eine ID oder Schlüsselwort BEGIN + ID Sind Zahlen erlaubt? Was passiert mit Wörtern, die aus Zahlen und Buchstaben bestehen? - z.B. Farbstoff E150d Wie werden Wörter mit Bindestrichen behandelt? Was geschieht mit weiteren Zeichen im Quelltext?

23 Anforderungen Effizienz
Eine effiziente lexikalische Analyse dient der gesamten Kompilierung Je schneller der Scanner ein klares und eindeutiges Ergebnis liefert, desto schneller können auch von der Syntaxanalyse und den folgende Phasen Ergebnisse erwartet werden Besonders beim scan on demand ist zügige Bearbeitung erforderlich

24 Manuelle Generierung Motivation Lexikalische Analyse
Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

25 Übergangsdiagramm erstellen
Manuelle Generierung Übergangsdiagramm erstellen Beschreibung der Struktur der Symbole bzw. der Muster Programm erkennt Symbole / Token Jeder Zustand erhält Nummer und wird durch Code wiedergegeben Programm erstellen Zuordnung von Token 3 Möglichkeiten

26 Manuelle Generierung Zuordnung von Token
Übergangsdiagramme nacheinander testen Übergangsdiagramme nacheinander testen Übergangsdiagramme parallel testen Übergangsdiagramme parallel testen Ein einziges, zusammengefasstes Übergangsdiagramm

27 Der Scannergenerator lex
Motivation Lexikalische Analyse Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

28 Der Scannergenerator lex
Entwickelt in den 70er Jahren Unix – Standardwerkzeug Als Ergänzung zum Parser-Generator yacc Selbst vergleichbar mit einem Compiler, der aus einem lex-Programm ein C-Programm erstellt Vorteile Kürzere Entwicklungszeit im Gegensatz zur manuellen Generierung Besonders für komplizierte und komplexe Probleme geeignet Durch immer gleichen Aufbau bessere Lesbarkeit und leichte Änderungsmöglichkeiten Nutzer benötigt keine umfangreichen Programmier- und Pattern-Matching-Kenntnisse

29 Der Scannergenerator lex
Als Eingabe wird ein lex-Programm akzeptiert Reguläre Ausdrücke definieren den zu erstellenden Scanner / Lexer Programmteil in C / Ratfor, welcher Aktionen beschreibt

30 lex-Programm Optionaler Deklarations- bzw. Definitionsteil
Optionen, Deklarationen von Variablen, manifeste Konstanten z.B. #define Zwischen %{…%} unverändert übernommen Tabelle mit Muster & Aktionen Muster {Aktion} Muster = regulärer Ausdruck Aktion = C-Anweisung(en) Optionale Hilfsfunktionen Lokale Funktionen, die durch Übersetzungsregeln genutzt und in Aktionen eingesetzt werden

31 lex-Programm Beispiel: einfacher Taschenrechner %{
#include <stdlib.h> #include „global.h“ int tokenwert = NICHTS; /*Programmglobale Variable, der ggfs.Zahlenwert zugewiesen wird*/ int zeilennr = 1; /*Programmglobale Variable, enthaelt immer Nr der aktuellen Eingabezeile*/ %} %% [ \t] /*Leer- und Tabzeichen ueberlesen*/ \n {return (ZEILENENDE);} [0-9]+{tokenwert = strtol(yytext,NULL,10); return(ZAHL)} /*strtol wandelt den String aus yytext in eine Zahl um und weist sie tokenwert zu'/ "+" {return (PLUS);} "-" {return (MINUS);} "*" {return (MULT);} "/" {return (DIV);}

32 Weitere Scannergeneratoren
Motivation Lexikalische Analyse Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

33 Weitere Scannergeneratoren

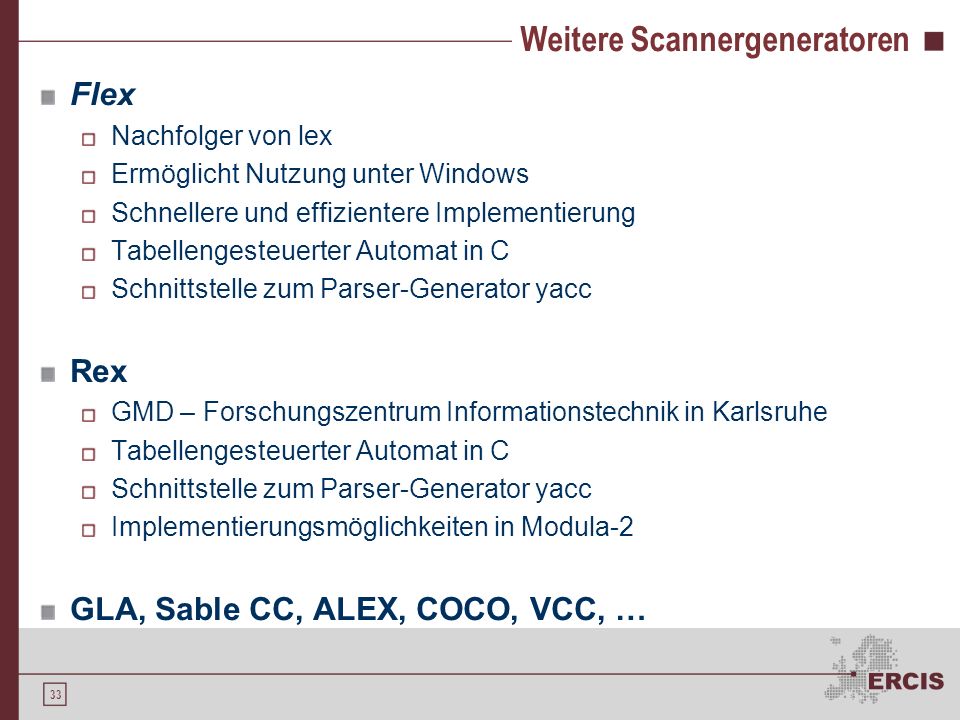

Flex Nachfolger von lex Ermöglicht Nutzung unter Windows Schnellere und effizientere Implementierung Tabellengesteuerter Automat in C Schnittstelle zum Parser-Generator yacc Rex GMD – Forschungszentrum Informationstechnik in Karlsruhe Implementierungsmöglichkeiten in Modula-2 GLA, Sable CC, ALEX, COCO, VCC, …

34 Zusammenfassung & Ausblick
Motivation Lexikalische Analyse Einordnung Verfahren Generierung eines Scanners Anforderungen Manuelle Generierung Der Scannergenerator lex Weitere Scannergeneratoren Zusammenfassung & Ausblick

35 Zusammenfassung Aufgaben der lexikalischen Analyse
Einlesen des Quelltextes Mustererkennung mit Hilfe regulärer Ausdrücke Tokenzuordnung Einfache und effiziente Scannererstellung mit Hilfe des Scannergenerators lex Keine umfangreichen Programmierkenntnisse erforderlich Erhebliche Erleichterung bei komplexen Problemen

36 Ausblick Entwicklung hat trotz 60jähriger Entwicklung noch kein Ende
Vielzahl von Scannergeneratoren Erweiterung auf unterschiedliche Programmiersprachen Migrationscompiler, z. B. Umstellung des Toyota-Händlersystems von ROSI-SQL auf C++ Effizienzverbesserung und Kostenreduktion z.B. Übergangstabellenverkleinerung Ständig neue Erkenntnisse auf anderen Gebieten der Forschung, z.B. Größe und Kapazität von Speichermedien und Verbesserung von Prozessoren Neue Techniken für den Compilerbau und somit für die lexikalische Analyse

37 Lexikalische Analyse, Lex
Vielen Dank für eure Aufmerksamkeit!

38 Back-Up

39 Back-Up Definition – Reguläre Ausdrücke Definition - EA
Darstellungsformen EA Eingabepuffer Probleme Aufwand & Optimierungsmöglichkeiten

40 Reguläre Ausdrücke Definition

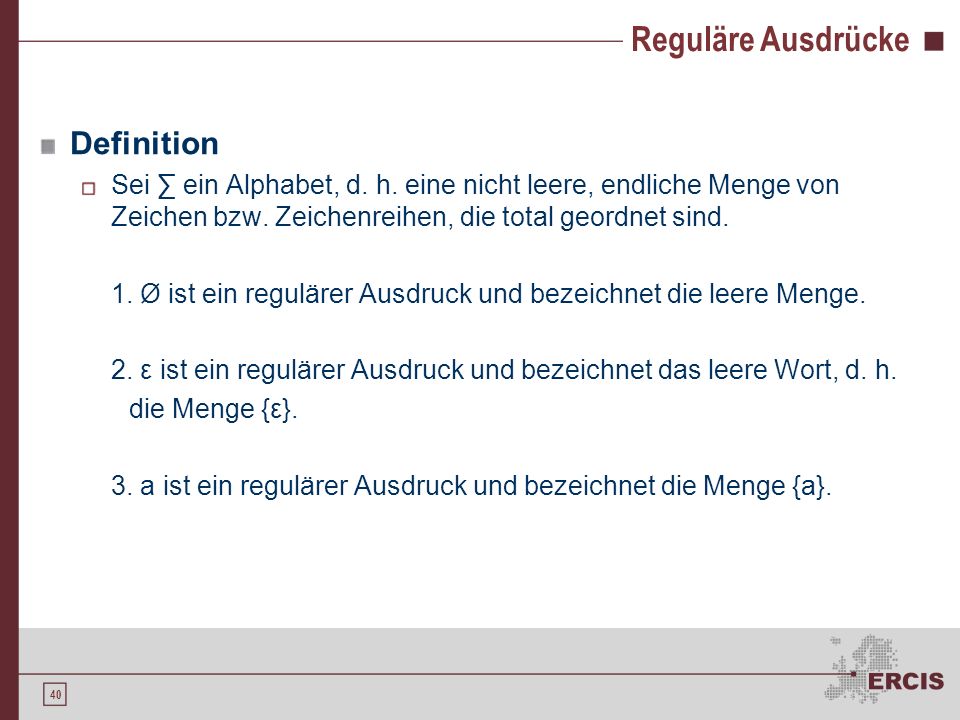

Sei ∑ ein Alphabet, d. h. eine nicht leere, endliche Menge von Zeichen bzw. Zeichenreihen, die total geordnet sind. 1. Ø ist ein regulärer Ausdruck und bezeichnet die leere Menge. 2. ε ist ein regulärer Ausdruck und bezeichnet das leere Wort, d. h. die Menge {ε}. 3. a ist ein regulärer Ausdruck und bezeichnet die Menge {a}.

41 Reguläre Ausdrücke Per Induktion sind folgende Ausdrücke definiert
Seien a und b reguläre Ausdrücke, die die Menge A und B beschreiben, dann a) ist (a + b) bzw. (a | b) ein regulärer Ausdruck und bezeichnet die Menge A U B (Vereinigung) b) ist (ab) ein regulärer Ausdruck und bezeichnet die Menge AB (Konkatenation) c) ist (a*) ein regulärer Ausdruck und bezeichnet die Menge A* (Kleen´sche Hülle) d) Außerdem können Klammern um Ausdrücke gesetzt werden, ohne dass sich die zugehörige Sprache ändert. Für bessere Lesbarkeit ist jedoch Klammereinsparung durch definierte Prioritäten von Vorteil

42 Endliche Automaten Definition
EA = (Q, ∑, δ, q0, F) Q: endliche Menge von Zuständen ∑: endliche Menge von Eingabesymbolen δ: Q × ∑ → Q Übergangsfunktionen q0 ∊ Q: Startzustand F ⊆ Q: Endzustand Regulärer Ausdruck wird akzeptiert, wenn der EA einen Endzustand erreicht → akzeptierte Sprache

43 Endliche Automaten Darstellungsformen Übergangsdiagramm
Tupel EA = (Q, ∑, δ, q0, F) Übergangstabelle Zustand/ Übergang + - ε Ziffer , q0 q1 q2 q3 q4

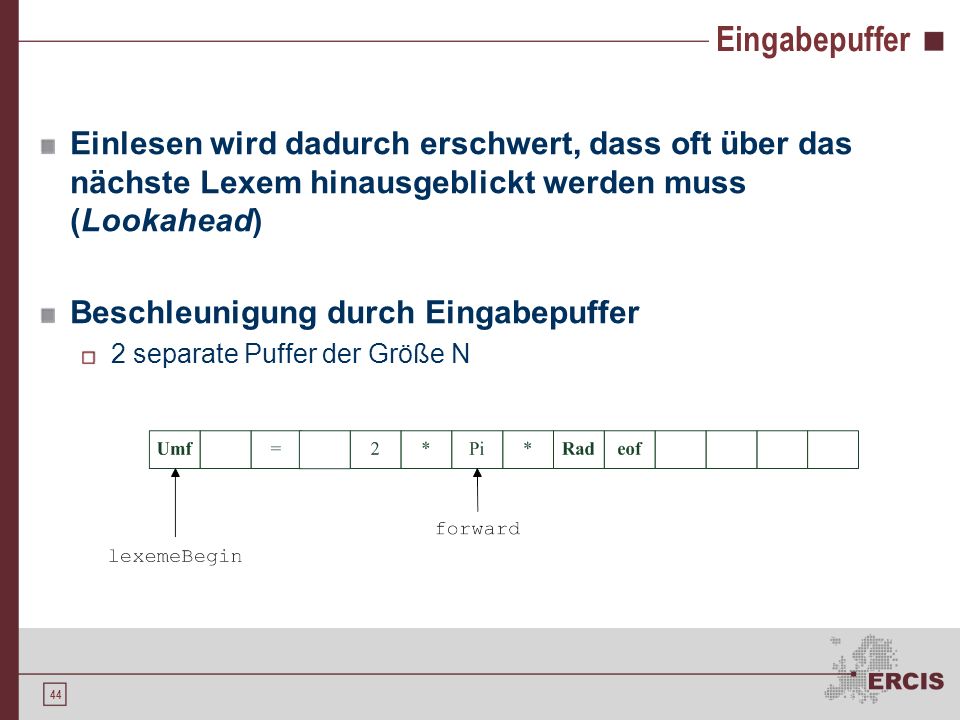

44 Eingabepuffer Einlesen wird dadurch erschwert, dass oft über das nächste Lexem hinausgeblickt werden muss (Lookahead) Beschleunigung durch Eingabepuffer 2 separate Puffer der Größe N

45 Probleme Probleme, wie z.B. Mehrdeutigkeiten oder Beschleunigung des Einleseprozesses können gelöst werden Großes Problem: Rechtschreibung Beispiel: „begni“ als Bezeichner identifiziert und bekommt das Token ID anstatt BEGIN zugewiesen

46 Probleme Lösung: Recovery – Aktionen Beispiel: Panic Mode Recovery
Es werden nacheinander so lang Zeichen gelöscht, bis ein bekanntes, einwandfreies Token gefunden wird Weitere Techniken Löschen eines überflüssigen Zeichens Einfügen eines fehlenden Zeichens Ersetzen eines Zeichens Tausch benachbarter Zeichen: „begni“ → „begin“

47 Aufwand Kaum Studien, die den Aufwand bzw. die Kosten genau bestimmen
Schätzungen nach werden ca. 50% der gesamten Ressourcen der Kompilierung für die lexikalische Analyse verwendet z.B. abhängig von: Einsatz von Leerzeichen Verwendung von Schlüsselwörtern Länge der Eingabe Lookahead-Regeln

48 Optimierungsmöglichkeiten
Direkter Aufbau eines EA, ohne den Umweg über einen NEA Kostenreduzierung Ggfs. weniger Zustände Minimierung der Anzahl der Zustände Effiziente Mustererkennung durch Zusammenfassung der Zustände Laufzeit O(n log n), wobei n = Anzahl der Zustände Kompakterer Aufbau der Übergangstabellen
